Toyota COROLLA Rear Spring & Shock Absorber — Figure 4804

Toyota COROLLA EPC diagram 4804, Rear Spring & Shock Absorber, with 1 images and 44 PNC and OE references.

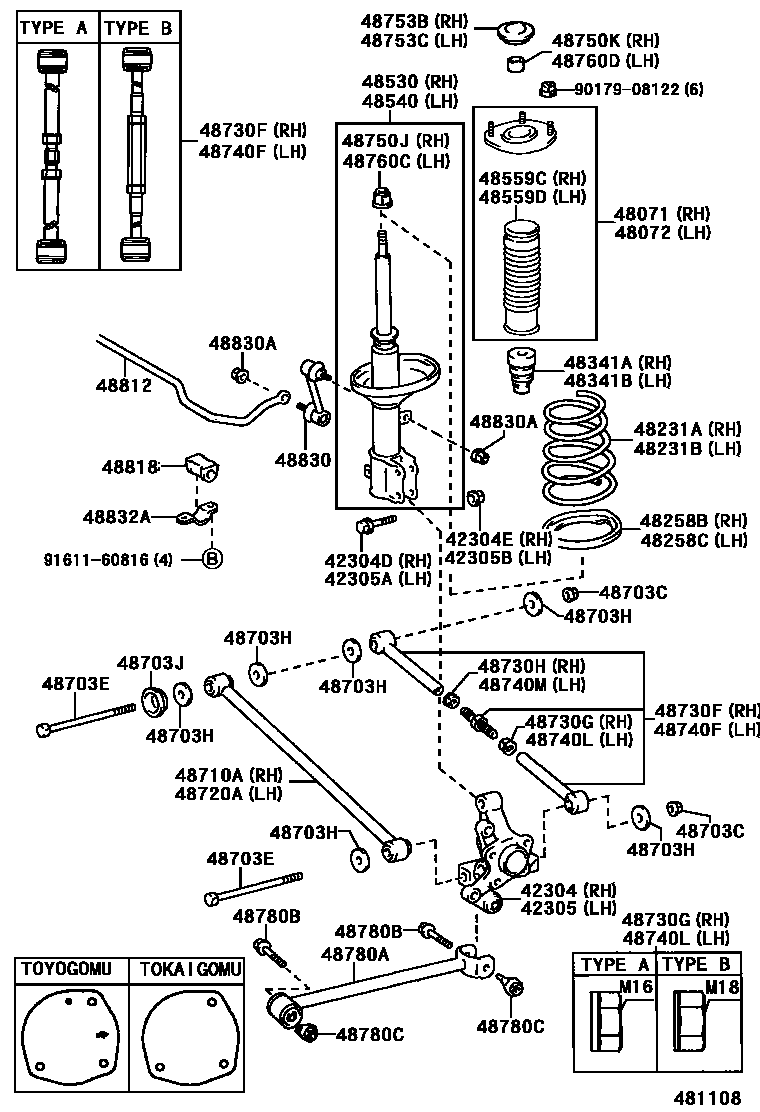

Toyota COROLLA Rear Spring & Shock Absorber EPC diagram — 481108
Rear Spring & Shock Absorber — 481108 (199205 – 999999)

PNC and OE references

PNCPart nameOE numbers
42304Rear axle right bracket sub-assembly42304-12090 · 42304-12130 · 42304-12140 · 42304-12170
42304DBolt (for rear axle right bracket)90105-12102
42304ENut (for rear axle right bracket)90179-12025
42305Rear axle left bracket sub-assembly42305-12090 · 42305-12130 · 42305-12140 · 42305-12170
42305ABolt (for left rear axle bracket)90105-12102
42305BNut (for left rear axle bracket)90179-12025
48071Right rear suspension bearing sub-assembly48071-12080 · 48071-12130 · 48071-12140
48072Left rear suspension bearing sub-assembly48072-12080 · 48072-12130 · 48072-12140
48231ARight rear coil spring48231-1E200 · 48231-1E230 · 48231-1E340 · 48231-1E360 · 48231-1E500 · 48231-1E710 · 48231-1E750 · 48231-1E870
48231BLeft rear coil spring48231-1E200 · 48231-1E230 · 48231-1E340 · 48231-1E360 · 48231-1E500 · 48231-1E710 · 48231-1E750 · 48231-1E870
48258BRight rear coil spring lower vibration isolation pad48258-12030 · 48258-12040
48258CLeft rear coil spring lower vibration isolation pad48258-12030 · 48258-12040
48341ANo. 1 right rear spring buffer block48341-12120 · 48341-12130 · 48341-12160 · 48341-12180
48341BNo. 1 left rear spring buffer block48341-12120 · 48341-12130 · 48341-12160 · 48341-12180
48530Right rear shock absorber assembly48530-12550 · 48530-12610 · 48530-12740 · 48530-12860 · 48530-19715
48540Left rear shock absorber assembly48540-12490 · 48540-12550 · 48540-12680 · 48540-12790 · 48540-19165
48559CRight rear shock absorber No. 1 dust cover48559-12070 · 48559-12080 · 48559-12090
48559DLeft rear shock absorber No. 1 dust cover48559-12070 · 48559-12080 · 48559-12090
48703CNut (for rear suspension arm)90179-14019
48703EBolts (for rear suspension arms)90105-14083 · 90105-14099
48703HWasher No. 1 (for rear suspension arm)90201-14017
48703JWasher No. 2 (for rear suspension arm)90209-15002
48710ARight rear suspension No. 1 arm assembly48710-12160 · 48710-12170 · 48710-12190 · 48710-12200 · 48710-12220
48720ALeft rear suspension No. 1 arm assembly48710-12160 · 48710-12170 · 48710-12190 · 48710-12200 · 48710-12220
48730FRight rear suspension No. 2 arm assembly48730-12050 · 48730-12060 · 48730-12090 · 48730-12110 · 48730-12120 · 48730-13020
48730GNut No. 1 (for right rear suspension arm No. 2)90179-16022 · 90179-18016
48730HNo. 2 nut (for right rear suspension No. 2 arm assembly)90179-16021 · 90179-18017
48740FLeft rear suspension No. 2 arm assembly48730-12050 · 48730-12060 · 48730-12090 · 48730-12110 · 48730-12120 · 48730-13020
48740LNut No. 1 (for left rear suspension arm No. 2)90179-16022 · 90179-18016
48740MNo. 2 nut (for left rear suspension No. 2 arm assembly)90179-16021 · 90179-18017
48750JNut (for rear mount to right rear shock absorber)90179-14015
48750KCollar (for rear mount to right rear shock absorber)90387-15012 · 90387-15027
48753BRight rear suspension support cover No. 148753-12010 · 48753-12050
48753CLeft rear suspension support cover No. 148753-12010 · 48753-12050
48760CNut (for rear mount to left rear shock absorber)90179-14015
48760DCollar (for rear mount to left rear shock absorber)90387-15012 · 90387-15027
48780ARear support rod assembly48780-12010 · 48780-12040 · 48780-12080 · 48780-12100
48780BBolts (for support rods)90119-12152
48780CNut (for support rod)90179-12062 · 90179-12063 · 90179-12091
48812rear stabilizer bar48812-12160 · 48812-12170 · 48812-12180 · 48812-12190
48818Rear stabilizer bar bushing48818-12150 · 48818-12160 · 48818-12170 · 48818-12220 · 48818-20070 · 48818-20110
48830Rear stabilizer link assembly48830-12060 · 48830-20010
48830ANut (for rear stabilizer link)90179-10183
48832ARear stabilizer bar No. 1 bracket48832-20030
