Toyota COROLLA 暖风和空调系统 - 冷却器组件 — Figure 8714

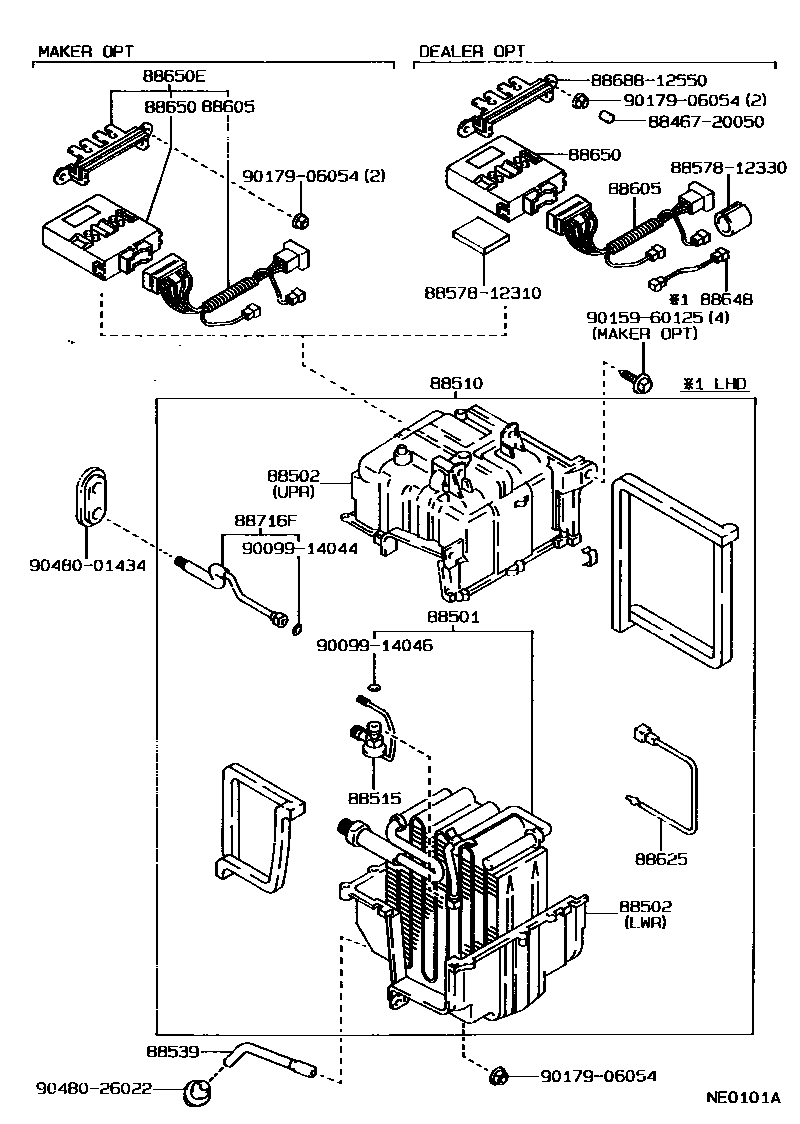

Toyota COROLLA EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 1 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 88501 | Cooler No. 1 evaporator sub-assembly | 88501-12330 · 88501-12340 |
| 88502 | Cooling device shell sub-assembly | 88502-12100 · 88502-12110 · 88502-12140 · 88502-12150 |
| 88510 | Cooler device assembly | 88510-12750 · 88510-12760 · 88510-12780 · 88510-12790 |
| 88515 | Cooler expansion valve | 88515-16040 |
| 88539 | No. 1 Cooler Unit Drain Hose | 88539-12090 · 88539-12100 |
| 88605 | No. 1 cooler wiring harness sub-assembly | 88605-1A270 · 88605-1A280 · 88605-1A290 · 88605-1A291 · 88605-1A292 · 88605-1A300 · 88605-1A310 · 88605-1A320 · 88605-1A330 · 88605-1A340 · 88605-1A410 · 88605-1A420 · 88605-1A680 · 88605-1A740 · 88605-1E170 · 88605-1E171 · 88605-1E172 · 88605-1E190 · 88605-1E191 · 88605-1E192 · 88605-1E310 · 88605-1E311 · 88605-1E320 · 88605-1E321 · 88605-1E330 · 88605-1E331 · 88605-1E340 · 88605-1E341 · 88605-1E350 · 88605-1E351 · 88605-1E400 |
| 88625 | Cooler No. 1 Thermistor | 88625-12230 |
| 88648 | No. 1 cooler wiring harness | 88648-12340 |
| 88650 | Cooler stabilized amplifier assembly | 88650-12610 · 88650-12620 · 88650-12630 · 88650-12631 · 88650-12640 · 88650-12641 · 88650-12670 · 88650-12680 · 88650-12690 · 88650-12691 · 88650-12700 · 88650-12730 · 88650-12740 · 88650-1A110 · 88650-1A240 · 88650-1A320 |
| 88650E | No. 1 air conditioning amplifier assembly | 88650-12460 · 88650-12461 · 88650-12462 · 88650-12463 · 88650-12470 · 88650-12471 · 88650-12472 · 88650-12473 · 88650-12480 · 88650-12481 · 88650-12482 · 88650-12490 · 88650-12491 · 88650-12492 · 88650-12500 · 88650-12510 · 88650-12520 · 88650-12530 · 88650-12810 · 88650-12820 · 88650-12830 · 88650-12840 · 88650-12850 · 88650-12860 · 88650-12870 · 88650-12880 · 88650-1A180 · 88650-1A181 · 88650-1A190 · 88650-1A191 · 88650-1A200 · 88650-1A201 · 88650-1A210 · 88650-1A211 · 88650-1A290 |
| 88716F | Cooler refrigerant liquid pipe F | 88726-12300 · 88726-12310 |
