Toyota COROLLA 仪表 — Figure 8301

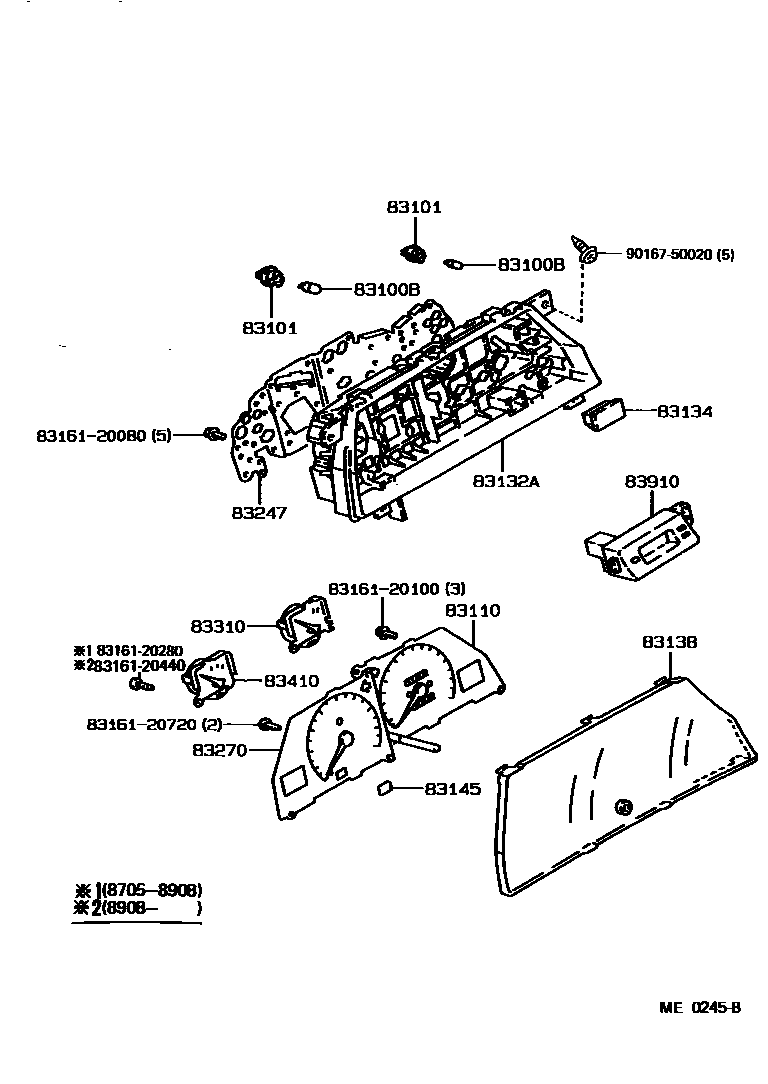

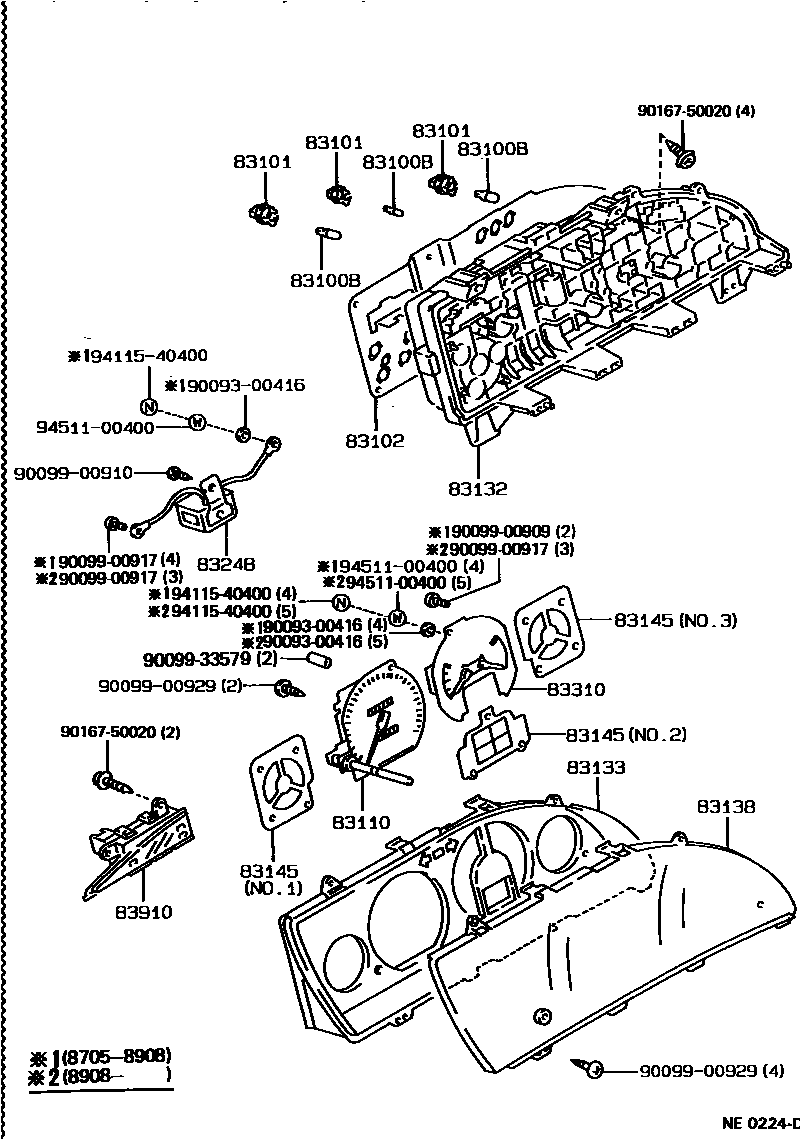

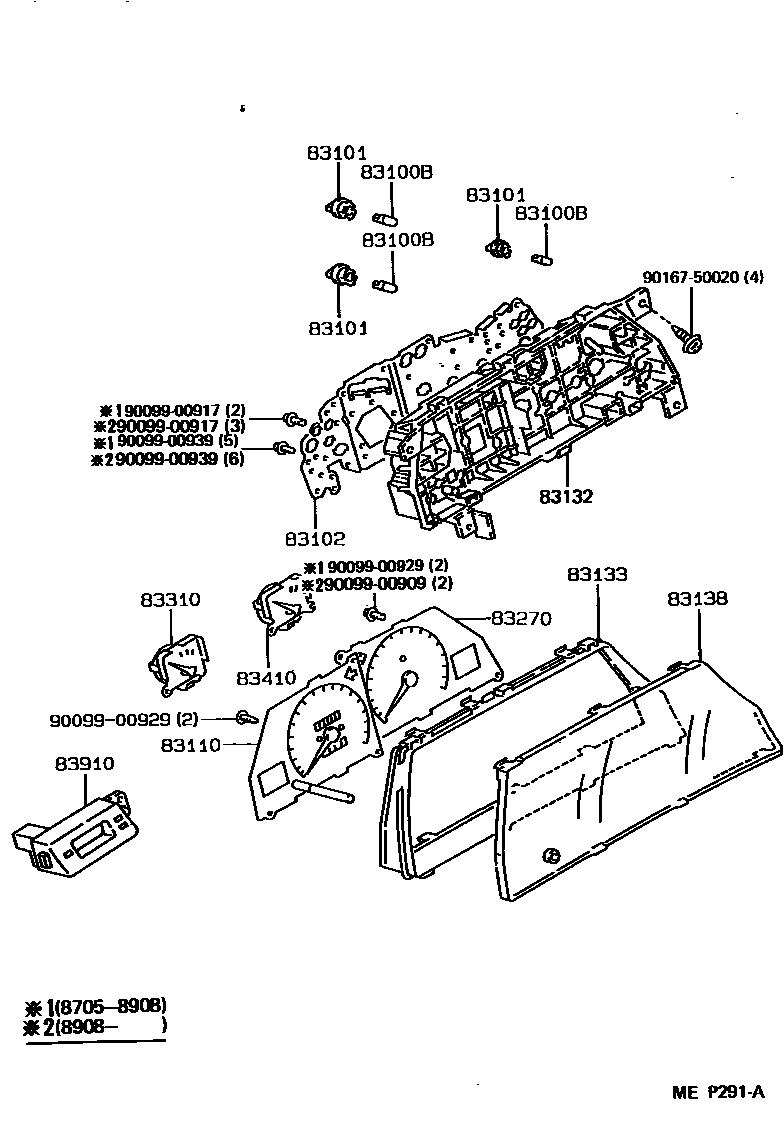

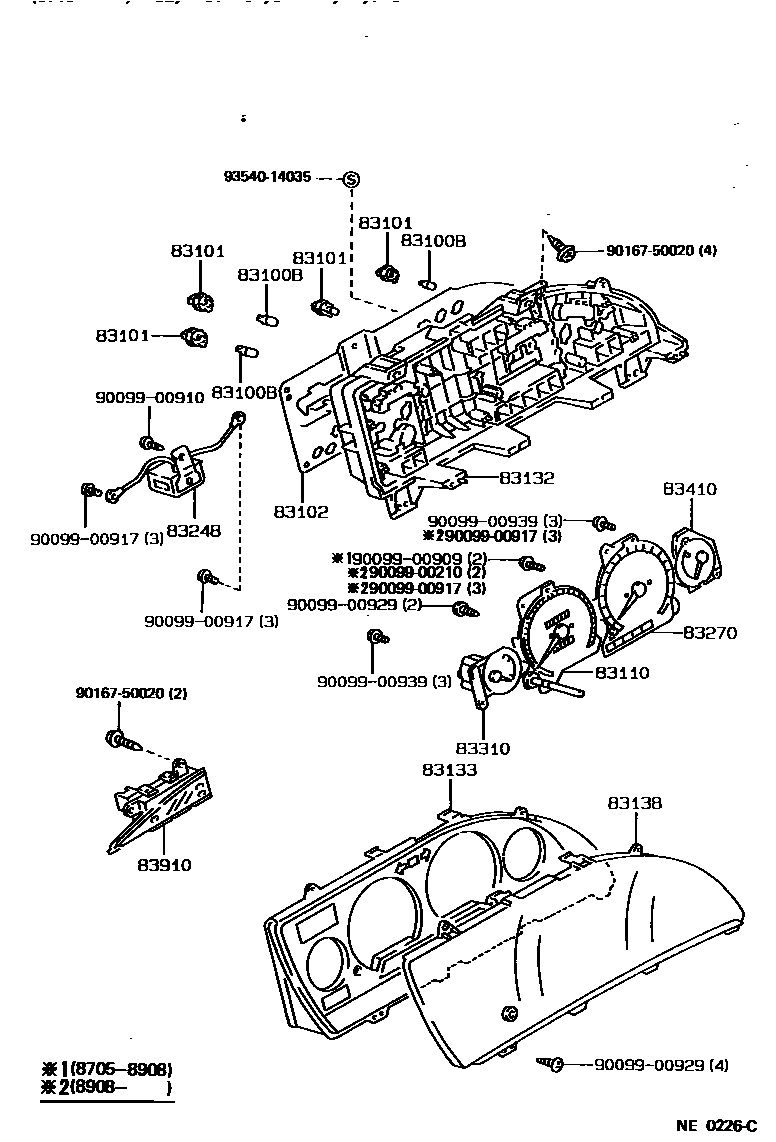

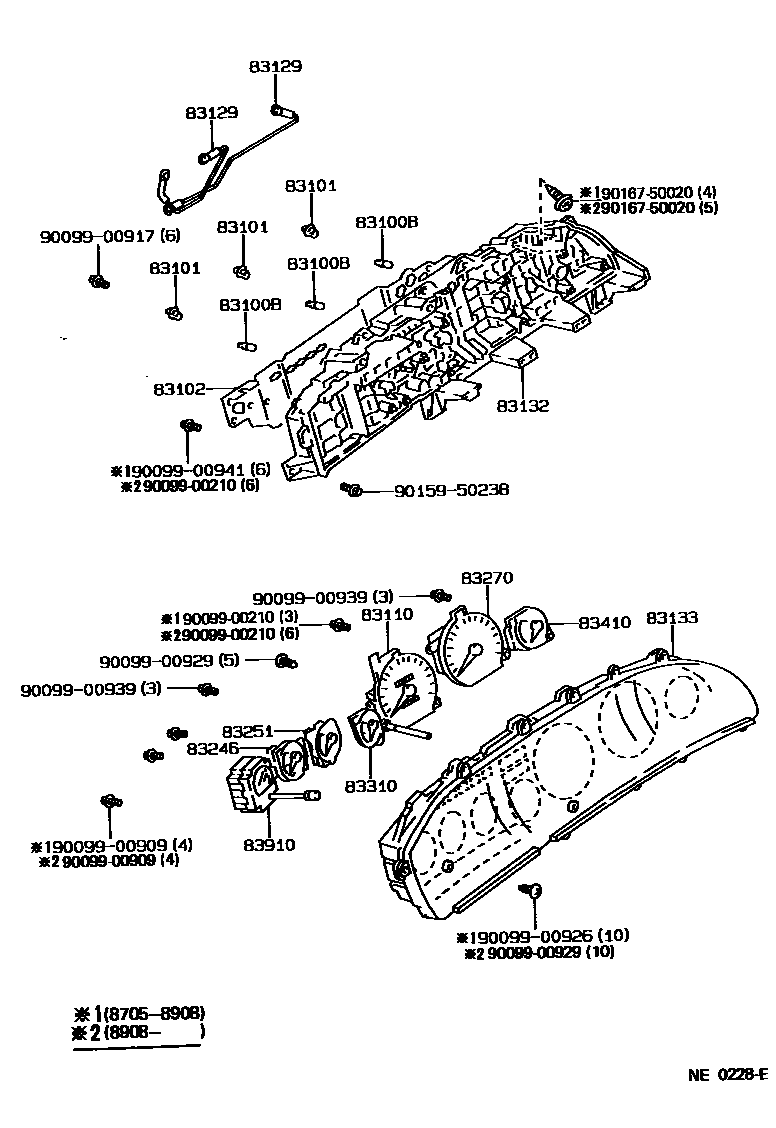

Toyota COROLLA EPC diagram 8301, 仪表, with 6 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83101-20080 · 83109-12030 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-13390 · 83247-13470 · 83247-13490 · 83247-1A540 · 83247-1E040 · 83247-1E100 · 83247-1E101 · 83247-1E120 · 83247-1E281 · 83247-1E300 · 83247-1E380 · 83247-1E420 · 83247-1E460 · 83247-1E560 · 83247-1E561 · 83247-1E580 · 83247-1E660 · 83247-1E680 |
| 83110 | Speedometer assembly | 83110-1A810 · 83110-1A811 · 83110-1A820 · 83110-1A821 · 83110-1A850 · 83110-1A851 · 83110-1A860 · 83110-1A861 · 83110-1A880 · 83110-1A881 · 83110-1A890 · 83110-1A891 · 83110-1E050 · 83110-1E051 · 83110-1E060 · 83110-1E061 · 83110-1E070 · 83110-1E071 · 83110-1E090 · 83110-1E100 · 83110-1E120 · 83110-1E130 · 83110-1E180 · 83110-1E181 · 83110-1E290 · 83110-1E291 · 83110-1E310 · 83110-1E330 · 83110-1E380 · 83110-1E381 · 83110-1E550 · 83110-1E560 · 83110-1E580 · 83110-1E590 |
| 83129 | Instrument wiring harness | 83129-12010 · 83129-12030 · 83129-12050 · 83129-12070 |
| 83132 | Instrument cluster housing | 83132-1A050 · 83132-1A110 · 83132-1A111 · 83132-1A131 · 83132-1A150 · 83132-1A210 · 83132-1A230 · 83132-1A250 · 83132-1A270 · 83132-1A370 |
| 83132A | Instrument case | 83132-1A060 · 83132-1A061 |
| 83133 | Combined instrument panel No. 1 | 83133-1A190 · 83133-1A330 · 83133-1A370 · 83133-1A730 · 83133-1A750 · 83133-1A850 · 83133-1A870 · 83133-1E090 · 83133-1E130 · 83133-1E750 · 83133-1E810 |
| 83134 | Combination instrument cover No. 1 | 83134-1A260 |
| 83138 | speedometer glass | 83138-12830 · 83138-1A010 · 83138-1A020 · 83138-1A030 |
| 83145 | Instrument No. 1 lampshade | 83145-13270 · 83145-1A160 · 83145-1E270 · 83145-1E290 · 83145-1E470 · 83145-1E550 · 83145-1E570 · 83145-1E650 · 83145-1E750 · 83145-1E770 · 83145-1E830 |
| 83189 | instrument bracket | 83189-20020 |
| 83246 | Oil pressure gauge | 83246-12170 · 83246-12171 · 83246-12190 |
| 83247 | Instrument circuit board | 83247-1A460 |
| 83248 | speed warning bell | 86640-12060 · 86640-12160 |
| 83251 | voltmeter | 83251-12070 · 83251-12071 · 83251-12090 |
| 83270 | Engine tachometer assembly | 83242-1A060 · 83242-1A200 · 83242-1A690 · 83242-1A750 · 83242-1A751 · 83242-1A771 · 83242-1A790 · 83242-1A830 · 83242-1A831 · 83242-1A890 · 83242-1A891 · 83242-1E030 · 83242-1E051 · 83242-1E270 |
| 83310 | Fuel gauge assembly | 83243-1A100 · 83243-1A110 · 83243-1A150 · 83243-1A151 · 83243-1A160 · 83243-1A170 · 83243-1A230 · 83243-1A231 · 83243-1A250 · 83243-1A251 · 83243-1A270 · 83243-1A310 · 83243-1A350 · 83243-1A511 · 83243-1A550 · 83243-1A590 · 83243-1A591 · 83243-1A630 · 83243-1A631 |
| 83410 | Water temperature meter assembly | 83244-1A020 · 83244-1A040 · 83244-1A530 · 83244-1A550 · 83244-1A551 · 83244-1A570 · 83244-1A650 · 83244-1A651 · 83244-1A670 · 83244-1A671 · 83244-1A690 · 83244-1A691 · 83244-1A750 |

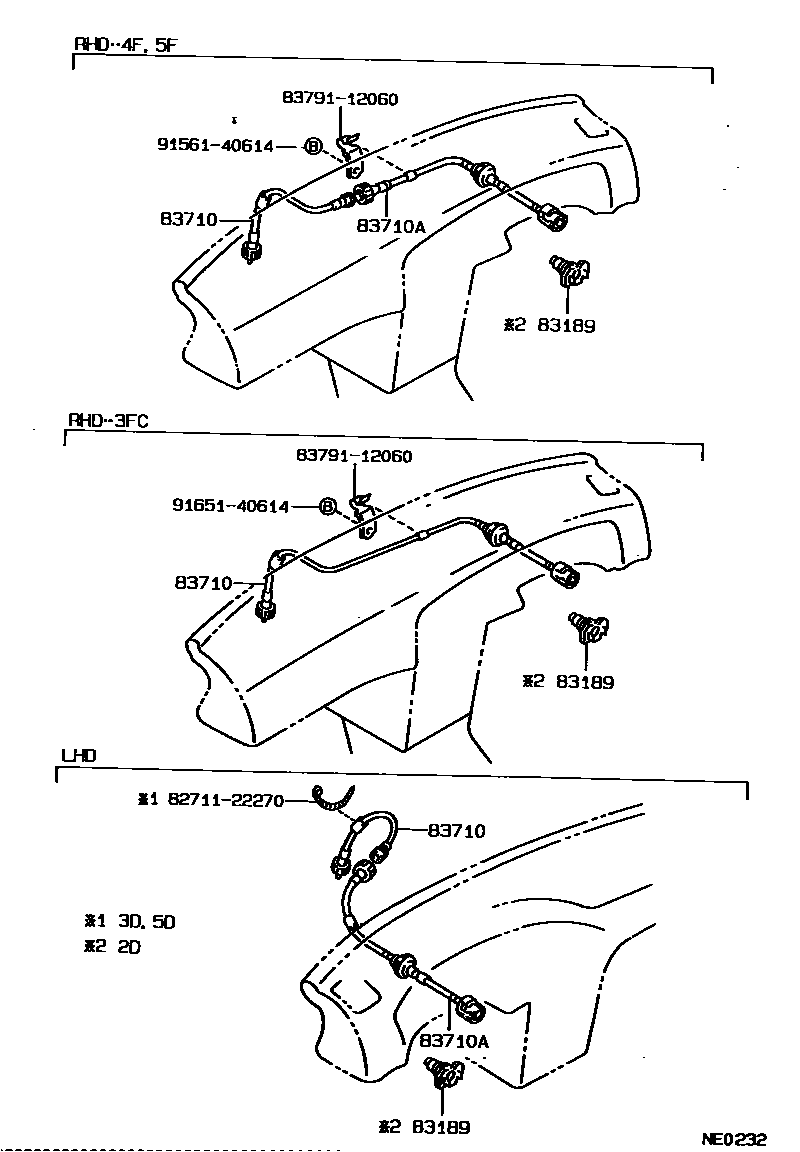

| 83710 | No. 1 speedometer transmission cable assembly | 83710-12410 · 83710-12460 · 83710-12461 · 83710-12480 · 83710-12570 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-12440 · 83710-12441 · 83710-12450 · 83710-12451 · 83710-12490 · 83710-12491 · 83710-12520 · 83710-12521 · 83710-12522 · 83710-12620 |
| 83910 | clock assembly | 83910-12400 · 83910-12410 · 83910-12420 · 83910-12430 · 83910-12440 · 83910-12450 |
