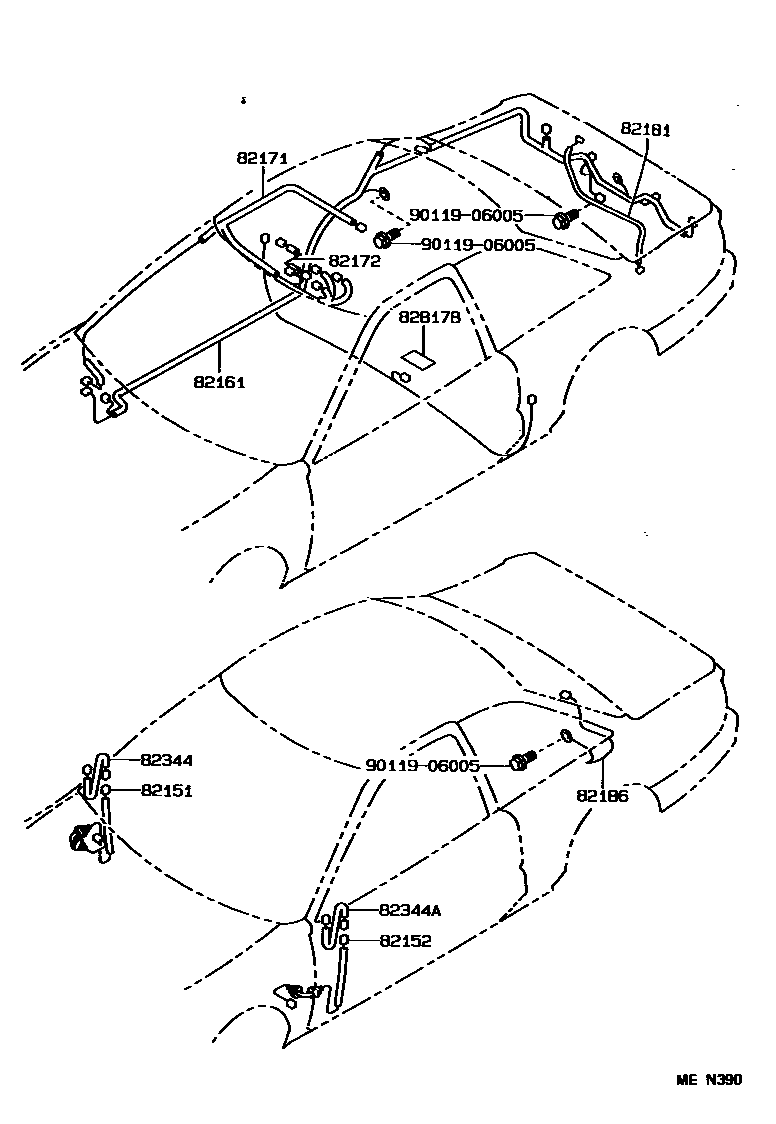

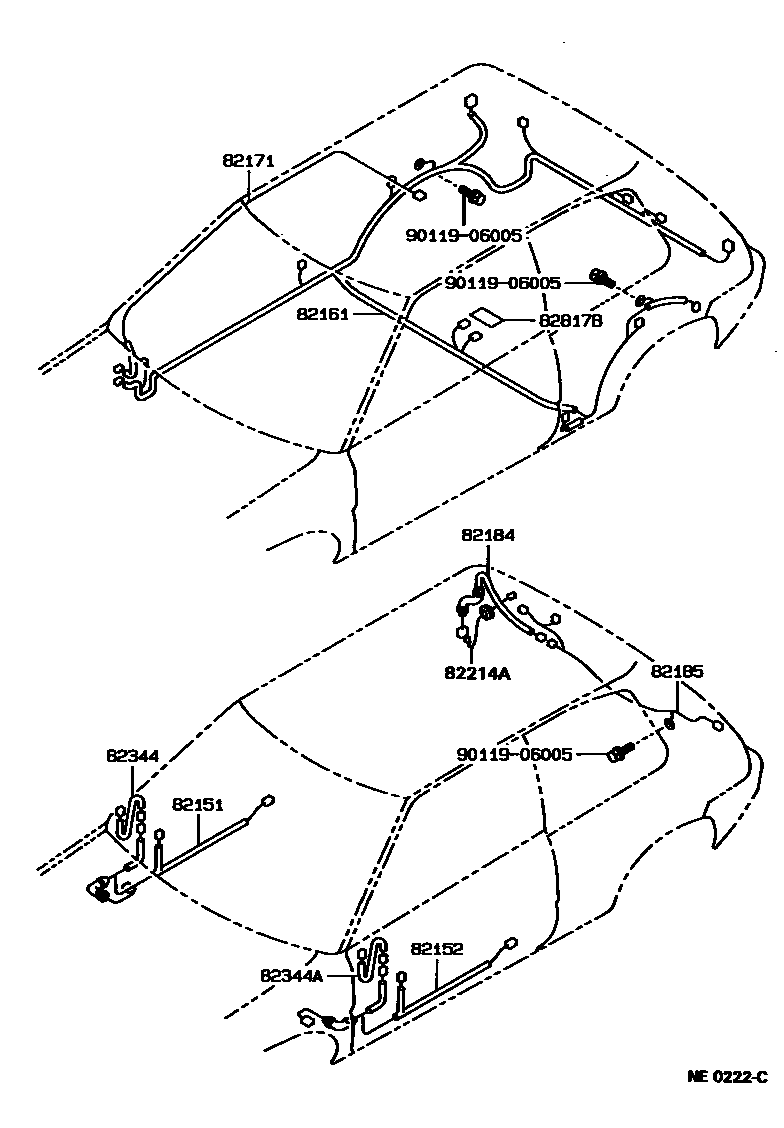

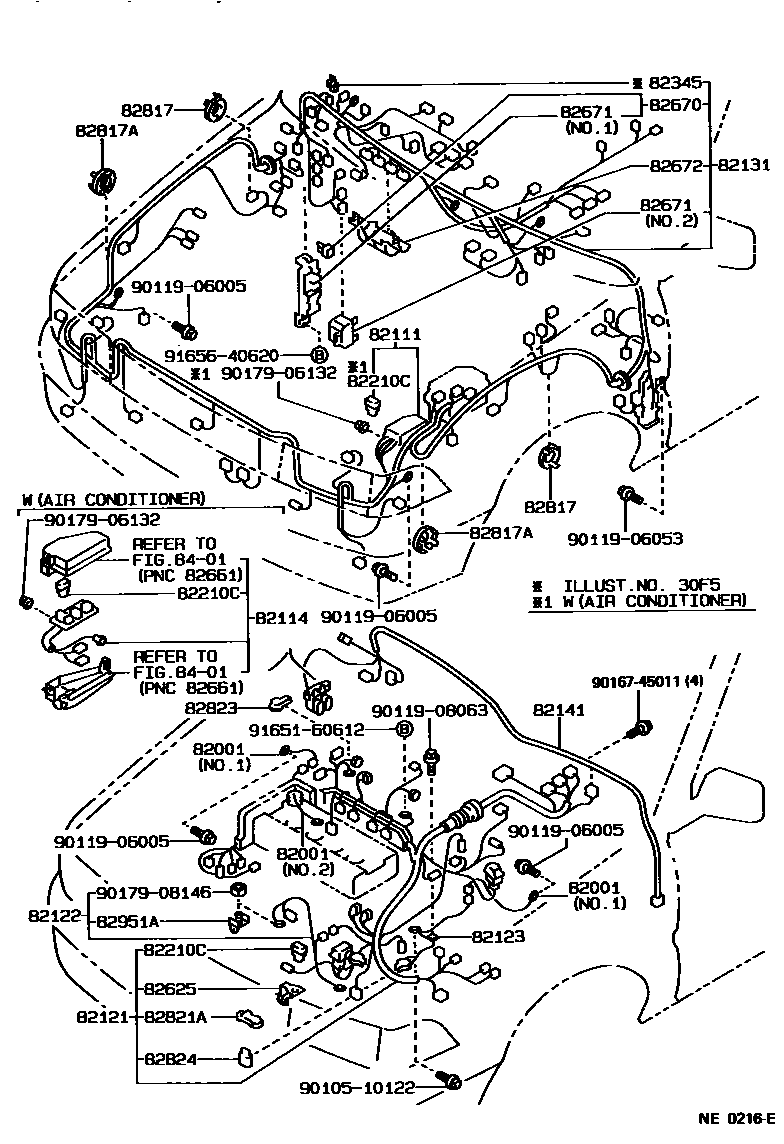

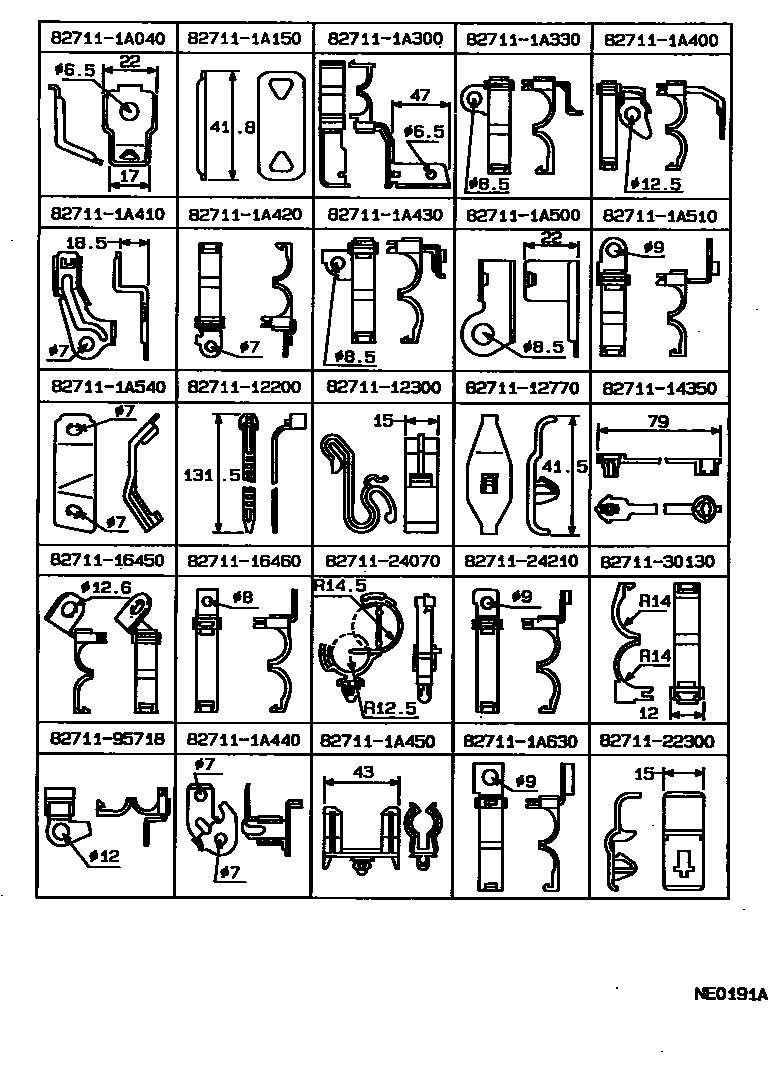

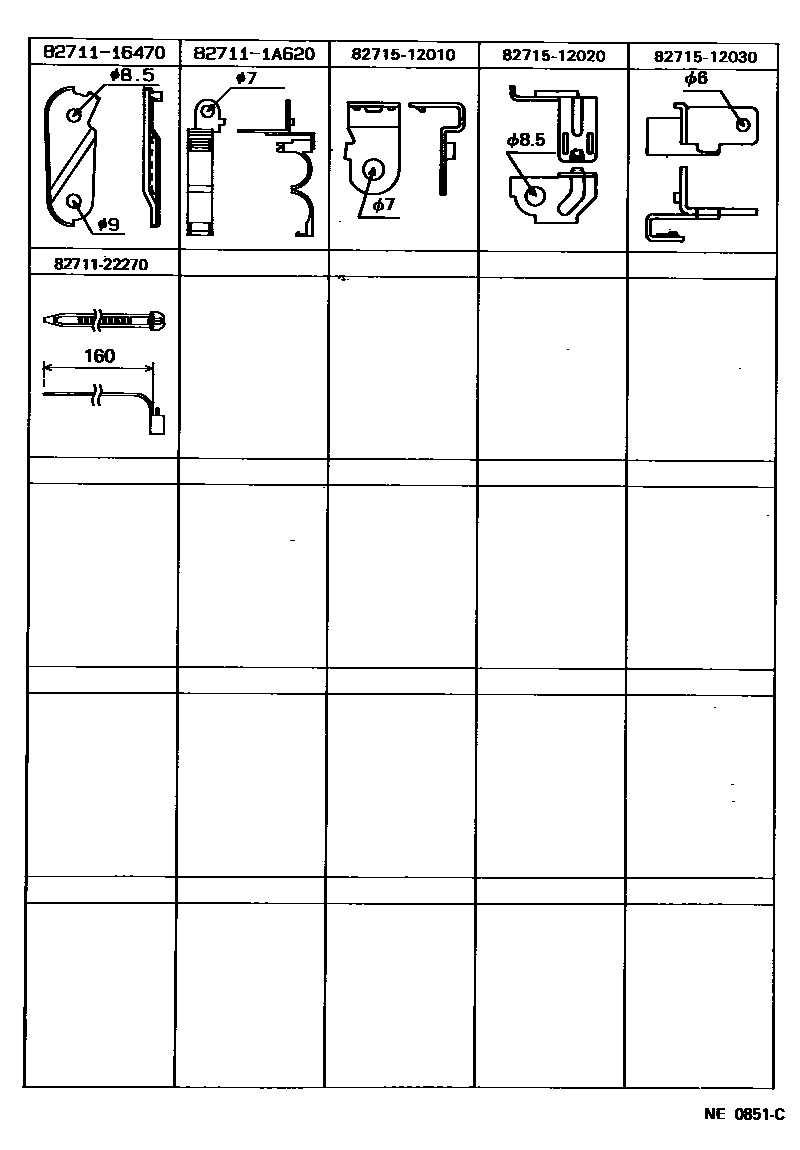

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 11 images and 42 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07235 · 90980-07236 · 90980-07293 · 90980-07299 |

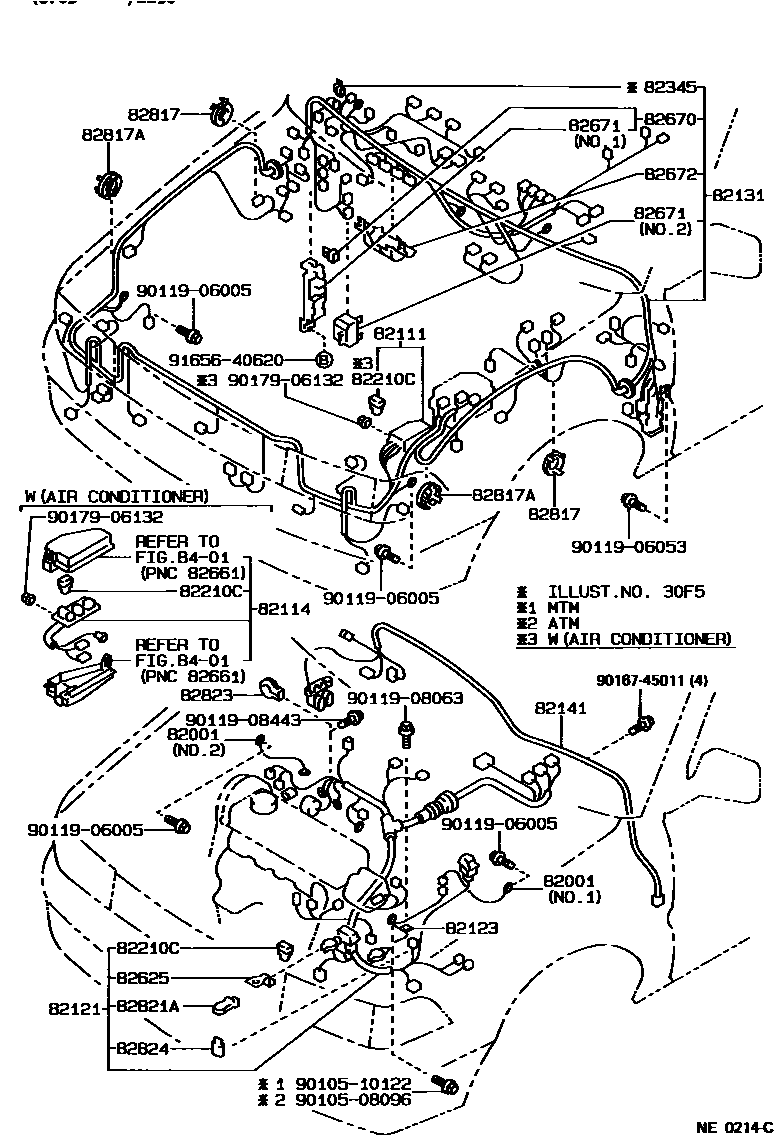

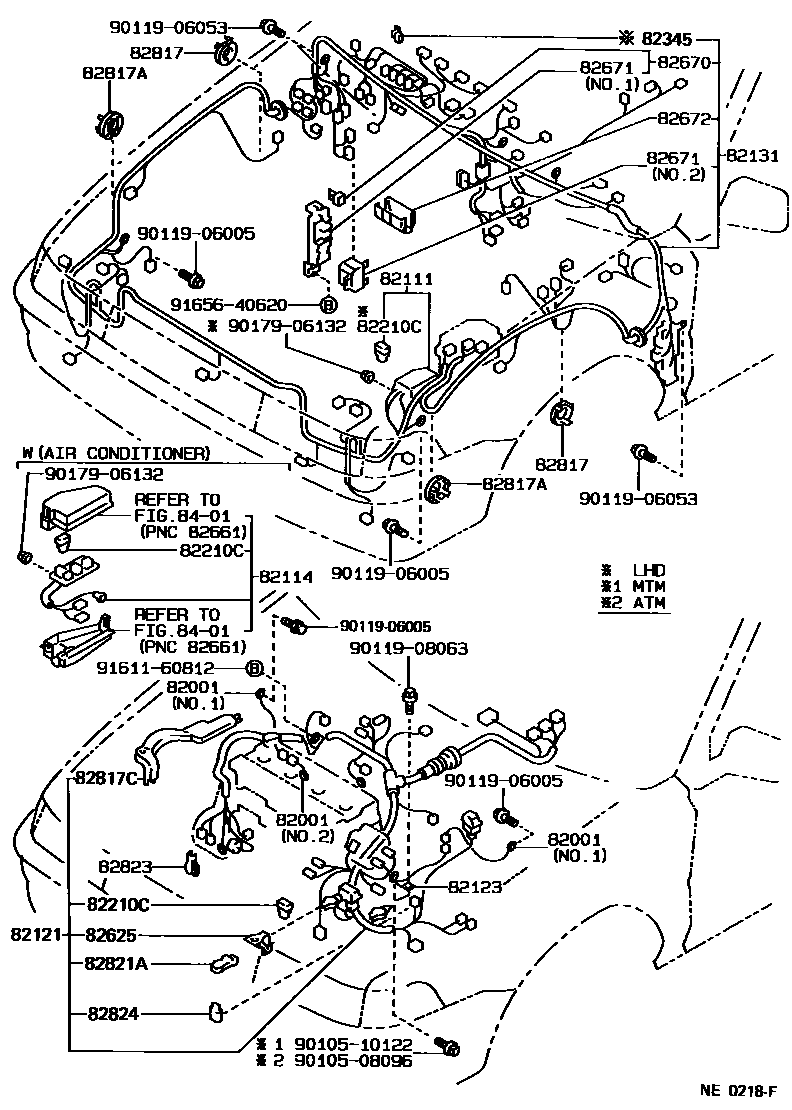

| 82111 | Engine room main wiring harness | 82111-1A310 · 82111-1A320 · 82111-1A330 · 82111-1A340 · 82111-1A360 · 82111-1A480 · 82111-1A830 · 82111-1A840 · 82111-1A841 · 82111-1A850 · 82111-1A860 · 82111-1E140 · 82111-1E150 · 82111-1E151 |
| 82114 | Engine room wiring harness No. 4 | 82114-12040 |
| 82121 | Engine wiring harness | 82121-1A520 · 82121-1A530 · 82121-1A540 · 82121-1A560 · 82121-1A561 · 82121-1A570 · 82121-1A571 · 82121-1A580 · 82121-1A581 · 82121-1A590 · 82121-1A600 · 82121-1A610 · 82121-1A611 · 82121-1A620 · 82121-1A621 · 82121-1A630 · 82121-1A631 · 82121-1E081 · 82121-1E730 · 82121-1E740 · 82121-1E750 · 82121-1E760 · 82121-1E770 · 82121-1E780 · 82121-1E781 · 82121-1E800 · 82121-1E810 · 82121-1E820 · 82121-1E830 · 82121-1E860 · 82121-1E870 |
| 82122 | Engine No. 2 wiring harness | 82122-12300 · 82122-12310 · 82122-12350 |
| 82123 | Engine No. 3 wiring harness | 82123-12140 · 82123-12150 · 82123-12160 · 82123-12170 |
| 82131 | Front panel wiring harness | 82131-1E020 · 82131-1E021 · 82131-1E030 · 82131-1E031 · 82131-1E040 · 82131-1E041 · 82131-1E050 · 82131-1E051 · 82131-1E060 · 82131-1E061 · 82131-1E062 · 82131-1E200 · 82131-1E201 · 82131-1E210 · 82131-1E211 · 82131-1K230 · 82131-1K231 · 82131-1K240 · 82131-1K260 · 82131-1K280 · 82131-1K290 · 82131-1K800 · 82131-1K810 |
| 82141 | Dashboard wiring harness | 82141-12010 · 82141-12011 · 82141-12020 · 82141-12070 · 82141-12080 |
| 82151 | Right front door wiring harness | 82151-12260 · 82151-12270 · 82151-12280 · 82151-12290 · 82151-12300 · 82151-12330 · 82151-12340 · 82151-12350 · 82151-12360 · 82151-12380 · 82151-12390 · 82151-12400 · 82151-12410 · 82151-12600 · 82151-12650 · 82151-12660 · 82151-12700 · 82151-12730 · 82151-12740 · 82151-12750 · 82151-12760 · 82151-12770 · 82152-12330 |
| 82152 | Left front door wiring harness | 82151-12410 · 82152-12200 · 82152-12210 · 82152-12240 · 82152-12250 · 82152-12260 · 82152-12270 · 82152-12280 · 82152-12300 · 82152-12310 · 82152-12320 · 82152-12330 · 82152-12400 · 82152-12420 · 82152-12510 · 82152-12570 · 82152-12610 · 82152-12640 · 82152-12650 · 82152-12660 · 82152-12680 · 82152-12760 |
| 82153 | Rear door wiring harness No. 1 | 82153-12070 · 82153-12080 · 82153-12140 · 82153-12150 |
| 82154 | Rear door wiring harness No. 2 | 82154-12060 · 82154-12070 · 82154-12140 · 82154-12150 |

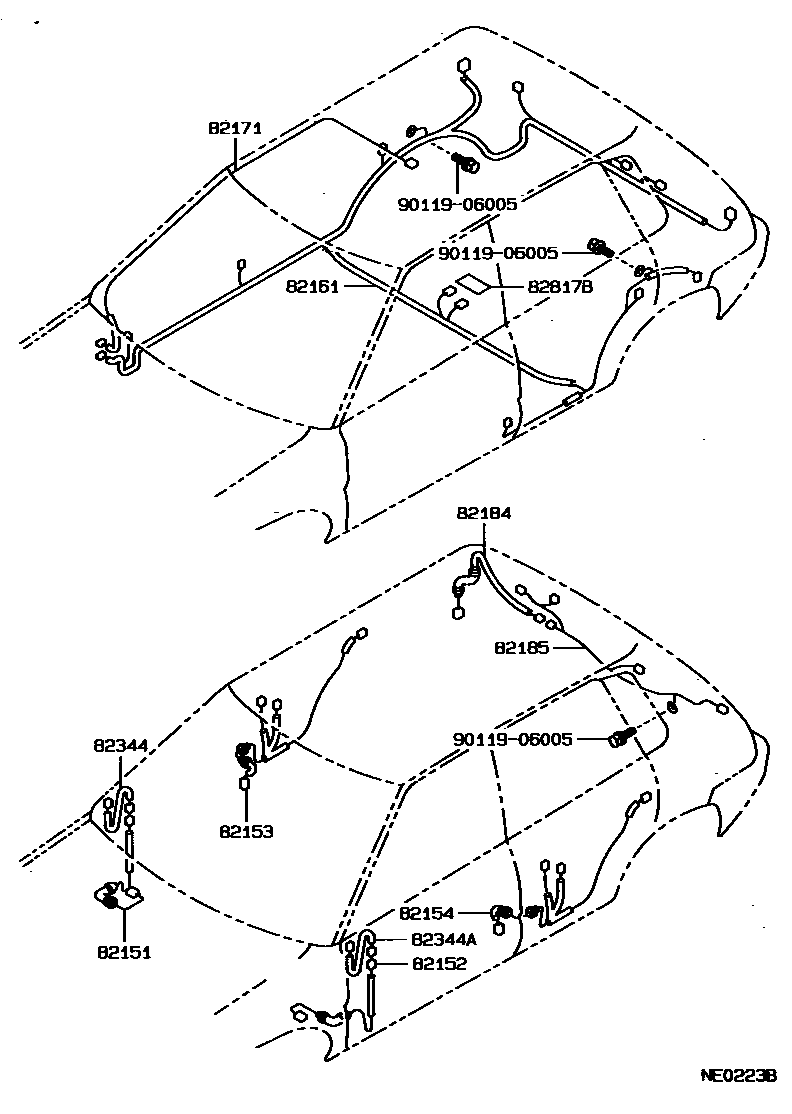

| 82161 | floor wiring harness | 82161-1A390 · 82161-1A400 · 82161-1A420 · 82161-1A430 · 82161-1A440 · 82161-1A570 · 82161-1A580 · 82161-1E180 · 82161-1H070 · 82161-1H080 · 82161-1H110 · 82161-1H130 · 82161-1H530 · 82161-1H540 |
| 82171 | Roof No. 1 wiring harness | 82171-12140 · 82171-12150 · 82171-12160 · 82171-12170 · 82171-12220 · 82171-12240 · 82171-12250 · 82171-12260 · 82171-12320 · 82171-12330 · 82171-12340 · 82171-12350 |
| 82172 | Roof No. 2 wiring harness | 82172-20010 |
| 82181 | Luggage No. 1 wiring harness | 82181-12130 |
| 82184 | Rear door No. 1 wiring harness | 82184-12240 · 82184-12250 · 82184-12320 · 82184-12360 · 82184-12410 · 82184-12420 |
| 82185 | Rear door wiring harness No. 2 | 82185-12310 · 82185-12330 · 82185-12340 · 82185-12460 |
| 82186 | Rear window wiring harness No. 1 | 82186-12130 · 82186-12140 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08203 · 90982-08223 · 90982-08253 |
| 82214A | Car light wiring harness | 82214-12160 |
| 82344 | Right rearview mirror wiring harness | 82344-12010 |
| 82344A | Left rearview mirror wiring harness | 82344-12010 |

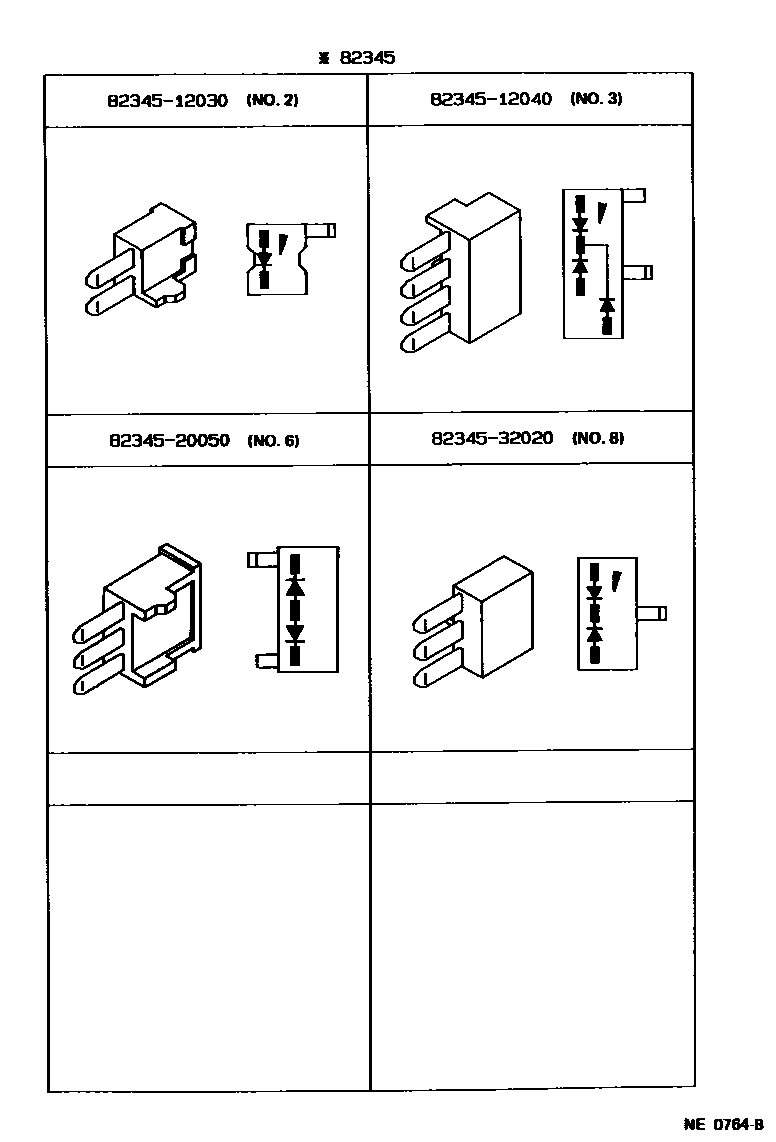

| 82345 | diode | 82345-12030 · 82345-12040 · 82345-20050 · 82345-32020 |
| 82625 | Fuse terminal | 82625-12010 · 82625-12020 · 82625-12030 |
| 82670 | No. 1 junction box assembly | 82670-12090 · 82670-12120 |
| 82671 | junction box | 82671-12020 · 82671-12030 · 82671-12070 |
| 82672 | Junction box cover | 82672-12080 · 82672-12081 · 82672-12100 · 82672-12110 · 82672-12111 |
| 82817 | No. 1 wire harness protection device | 82817-14350 |
| 82817A | No. 2 wire harness protection device | 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-16100 |
| 82817C | No. 4 wire harness protection device | 82817-12700 |
| 82821A | Connector cover | 82821-12180 · 82821-12190 |
| 82823 | No. 1 terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-32030 |
| 82951A | Terminal holder | 82951-17010 · 82951-17011 |

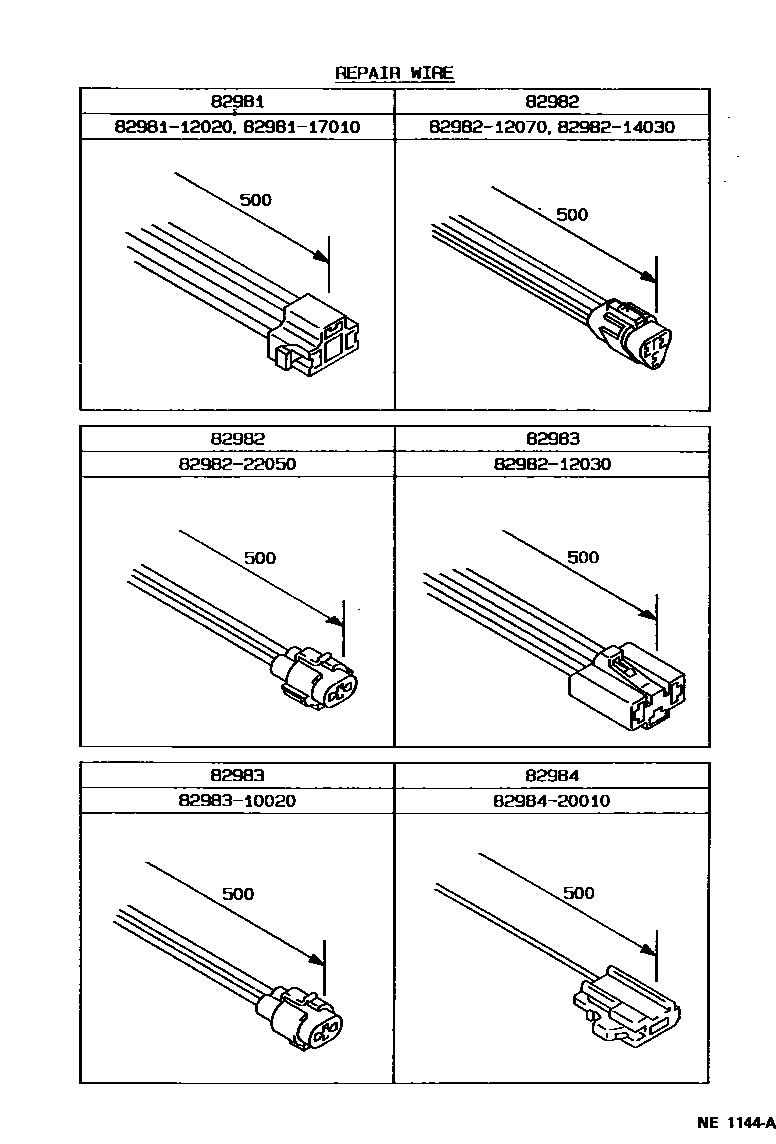

| 82981 | Headlight repair line | 82981-12020 · 82981-17010 |
| 82982 | Width light repair line | 82982-12070 · 82982-14030 · 82982-22050 |
| 82983 | Front turn signal lamp repair line | 82982-12030 · 82983-10020 |
| 82984 | Speaker repair line | 82984-20010 |

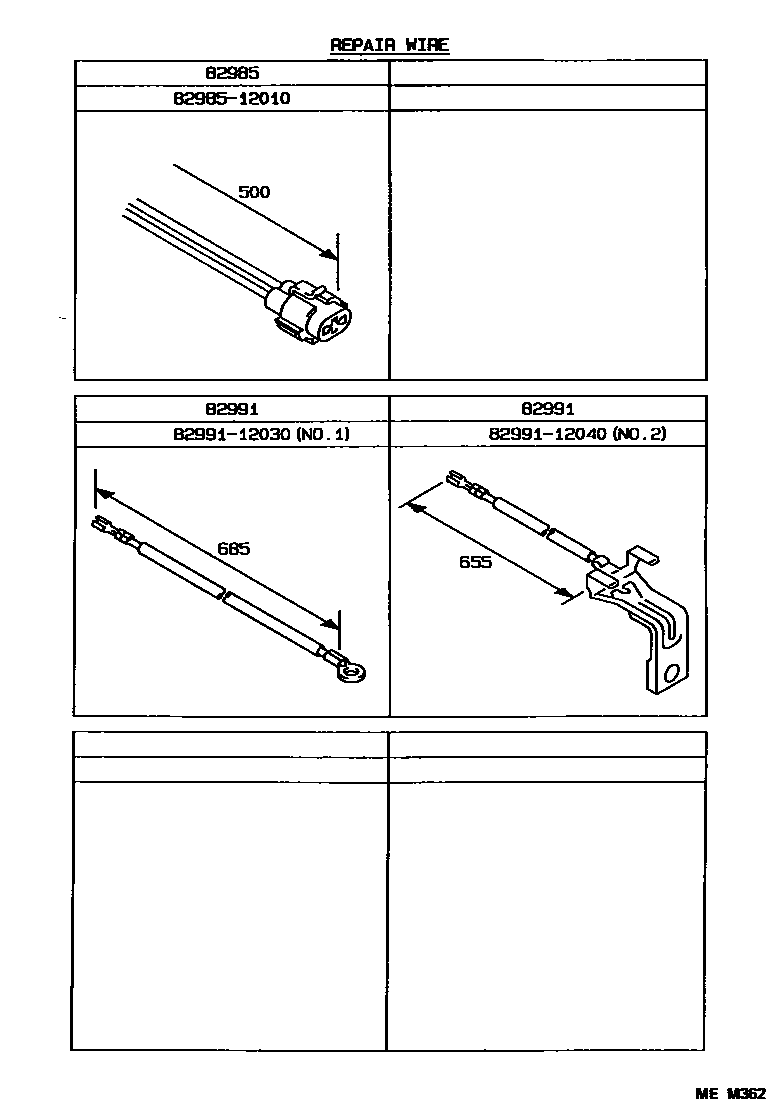

| 82985 | Side turn signal lamp repair line | 82985-12010 |
| 82991 | Fuse repair line | 82991-12030 · 82991-12040 |
