Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 3 images and 31 PNC and OE references.

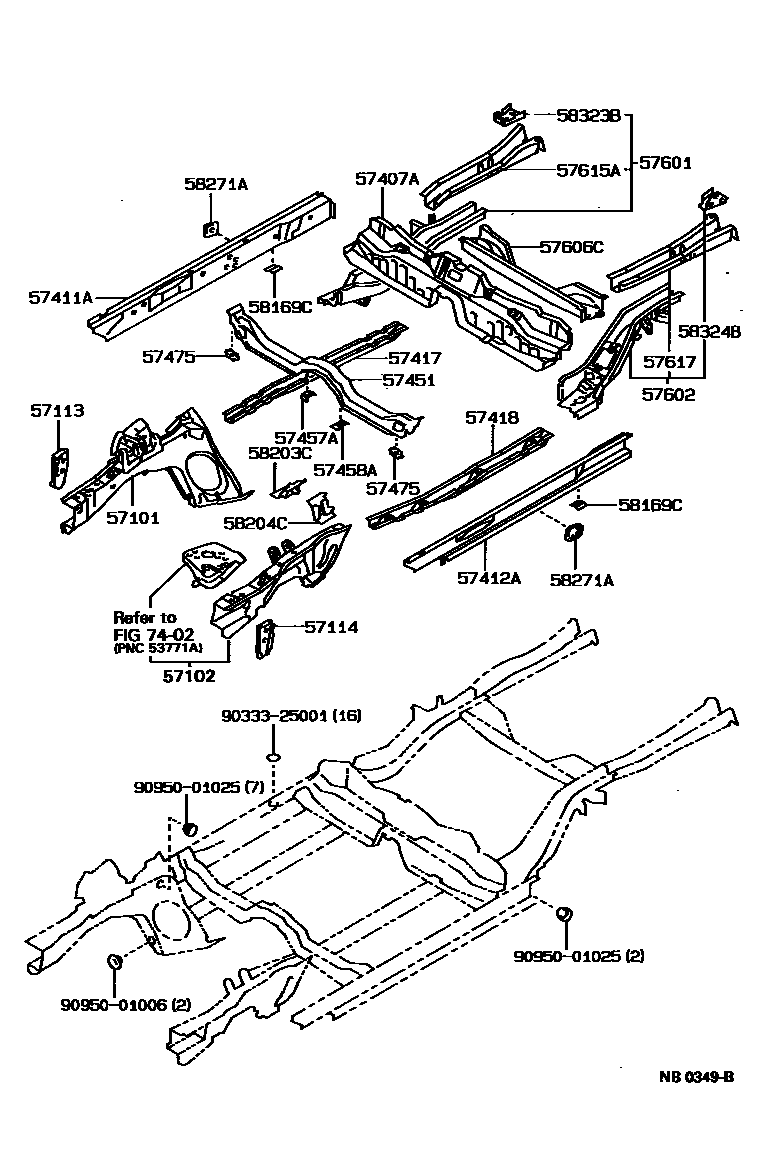

Toyota COROLLA Floor stringers EPC diagram — NB0349B
Floor stringers — NB0349B (198705 – 999999)

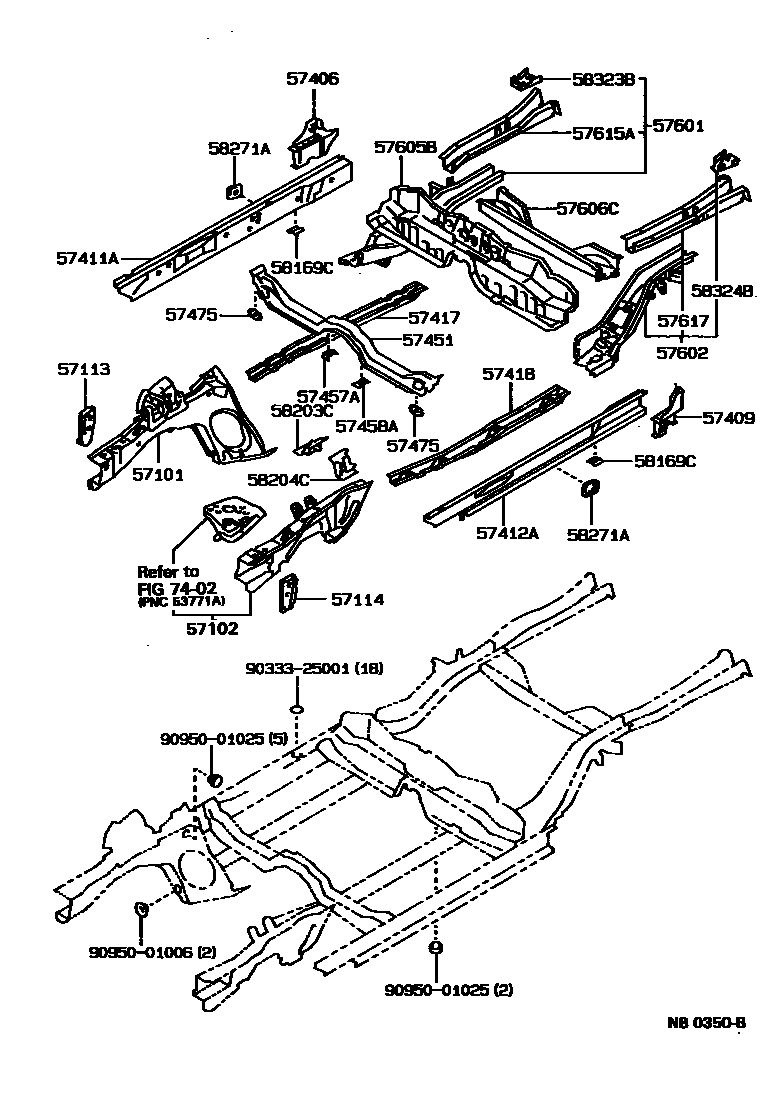

Toyota COROLLA Floor stringers EPC diagram — NB0350B
Floor stringers — NB0350B (198705 – 999999)

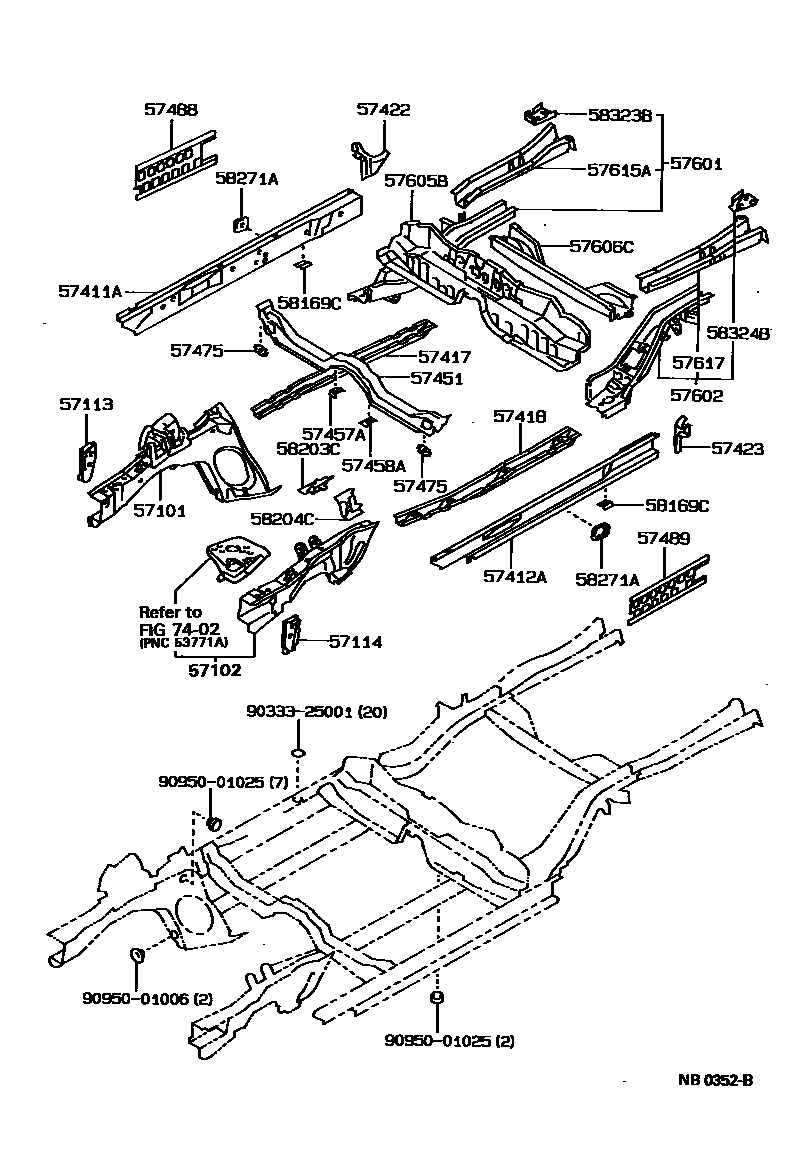

Toyota COROLLA Floor stringers EPC diagram — NB0352B
Floor stringers — NB0352B (198705 – 999999)

PNC and OE references

PNCPart nameOE numbers
57101Right front longitudinal beam sub-assembly57101-12340 · 57101-12350 · 57101-12351 · 57101-12380 · 57101-12430
57102Left front longitudinal beam sub-assembly57102-12360 · 57102-12370
57113Right front longitudinal beam extension57113-12110
57114Left front longitudinal beam extension57114-12110
57406Main floor right longitudinal beam sub-assembly57406-12010
57407ACenter floor beam sub-assembly57407-12020
57409Main floor left longitudinal beam sub-assembly57409-12010
57411AFloor right inner longitudinal beam57411-12150 · 57411-12160 · 57411-12190
57412AFloor left inner longitudinal beam57412-12150 · 57412-12160 · 57412-12190
57417Front floor lower right reinforcement57417-12080
57418Front floor lower left reinforcement57418-12040
57422Floor left longitudinal beam plate57422-12020
57423Front floor right reinforcement bracket57423-12020
57451front floor cross member57451-12110 · 57451-12111
57457AFront floor No. 2 right cross member plate57457-12020
57458AFront floor No. 2 left cross member plate57458-12020
57475Front floor cross member panel57475-32010
57488Floor No. 2 right longitudinal beam reinforcement57488-12030
57489Floor No. 2 left longitudinal beam reinforcement57489-12030
57601Rear floor right longitudinal beam sub-assembly57601-12560 · 57601-12590 · 57601-12790 · 57601-12800
57602Rear floor left longitudinal beam sub-assembly57602-12470 · 57602-12490 · 57602-12650 · 57602-12660
57605BRear floor No. 1 cross member sub-assembly57605-12120
57606CRear floor No. 2 cross member sub-assembly57606-12100
57615ARear floor right rear longitudinal member57615-12030 · 57615-12031 · 57615-12060 · 57615-12090
57617Rear floor left rear longitudinal member57616-12030 · 57616-12031 · 57616-12060 · 57616-12090
58169CFront floor rear lining58169-12010
58203CExhaust pipe mounting bracket sub-assembly58203-12030
58204CLeft exhaust pipe mounting bracket sub-assembly58204-12010
58271ASeat belt anchor No. 3 to floor pan reinforcement58271-12050
58323BRear bumper arm right bracket reinforcement58323-12020 · 58323-12040 · 58323-12041 · 58323-12060 · 58323-12070 · 58323-12090
58324BRear bumper arm left bracket reinforcement58323-12020 · 58323-12070 · 58324-12020 · 58324-12021 · 58324-12050 · 58324-12060
