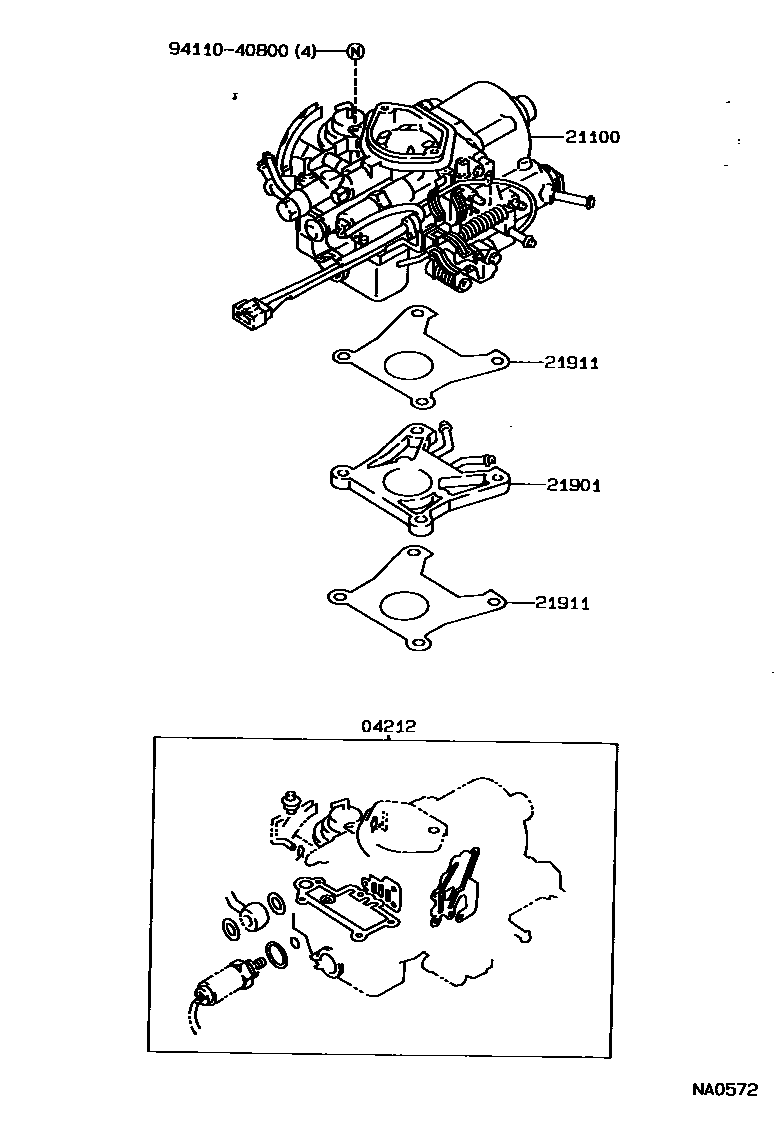

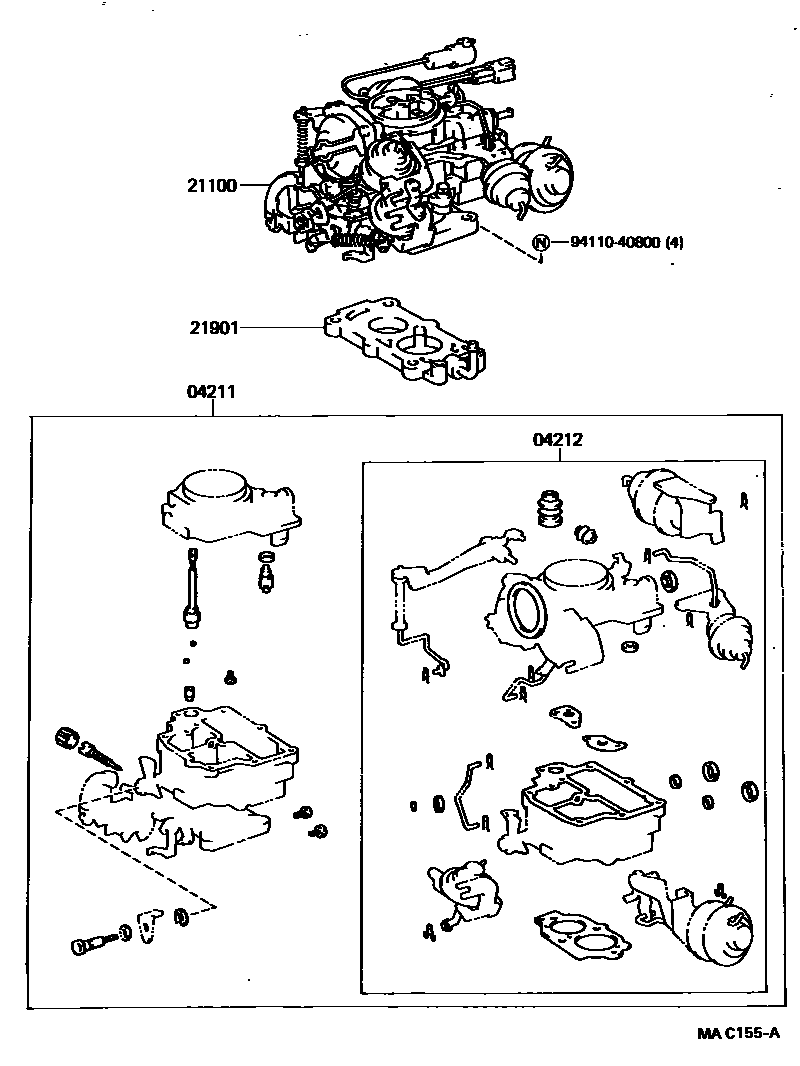

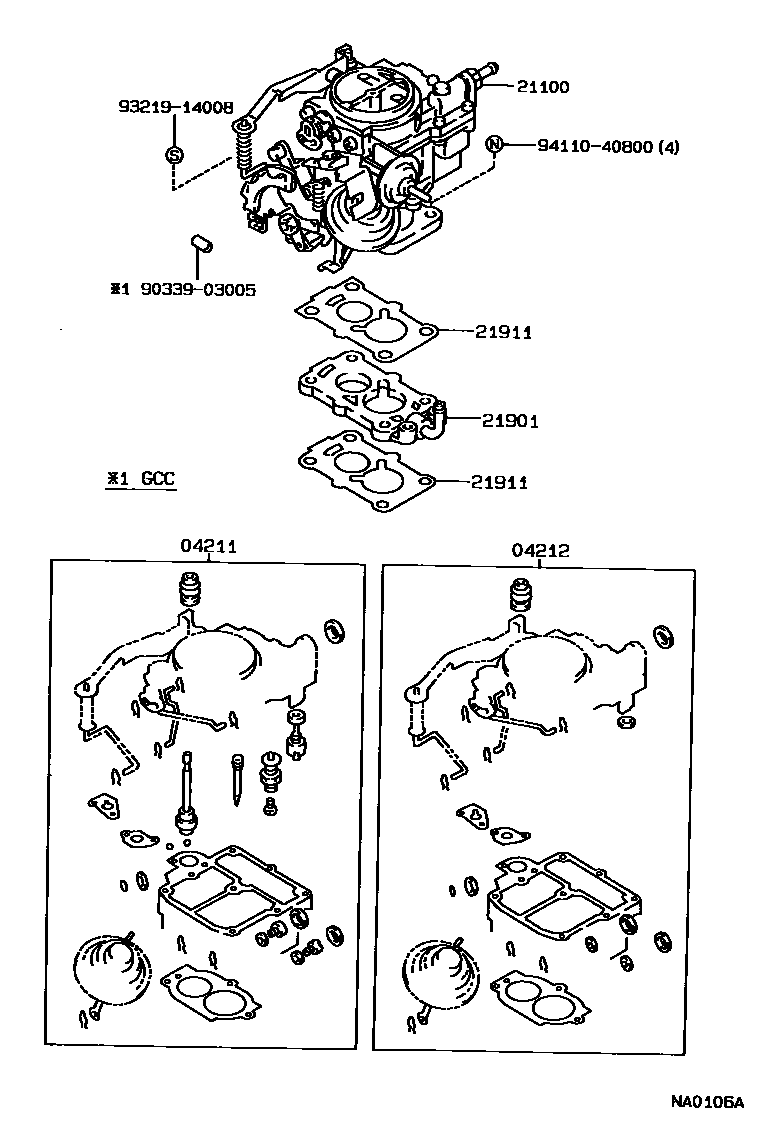

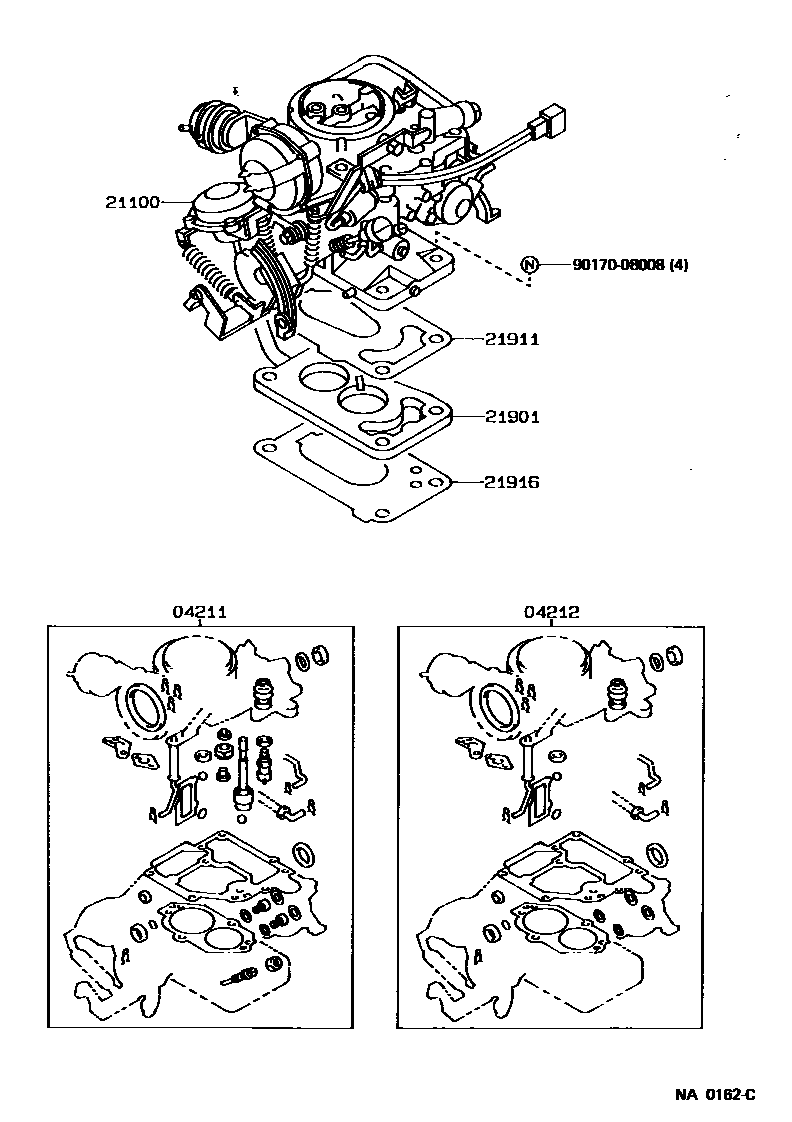

Toyota COROLLA carburetor assembly — Figure 2102
Toyota COROLLA EPC diagram 2102, carburetor assembly, with 4 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 04211 | carburetor components | 04211-11050 · 04211-11051 · 04211-11052 · 04211-11070 · 04211-11071 · 04211-11072 · 04211-11080 · 04211-11081 · 04211-11082 · 04211-11100 · 04211-11101 · 04211-11110 · 04211-11111 · 04211-11161 · 04211-11170 · 04211-16150 · 04211-16151 · 04211-16152 · 04211-16162 · 04211-16164 · 04211-16170 · 04211-16171 · 04211-16172 · 04211-16280 · 04211-16281 · 04211-16282 |
| 04212 | carburetor gasket assembly | 04212-10020 · 04212-10021 · 04212-10030 · 04212-10031 · 04212-11050 · 04212-11070 · 04212-11071 · 04212-11080 · 04212-14020 · 04212-14021 · 04212-16010 · 04212-16011 · 04212-16070 · 04212-16071 · 04212-16090 |
| 21100 | carburetor assembly | 21100-11171 · 21100-11172 · 21100-11191 · 21100-11192 · 21100-11211 · 21100-11212 · 21100-11450 · 21100-11451 · 21100-11460 · 21100-11461 · 21100-11480 · 21100-11481 · 21100-11490 · 21100-11491 · 21100-11492 · 21100-11540 · 21100-11550 · 21100-11630 · 21100-11640 · 21100-11680 · 21100-11690 · 21100-11720 · 21100-11721 · 21100-16320 · 21100-16361 · 21100-16370 · 21100-16461 · 21100-16510 · 21100-16511 |
| 21901 | No. 1 carburetor heat insulation pad sub-assembly | 21901-10040 · 21901-10041 · 21901-11010 · 21901-11020 · 21901-11040 · 21901-11060 · 21901-15091 |
| 21911 | carburetor gasket | 21911-10020 · 21911-10021 · 21911-11020 · 21911-15071 · 21911-15072 |
| 21916 | No. 2 carburetor gasket | 21916-15040 · 21916-15041 |
