Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 4 images and 15 PNC and OE references.

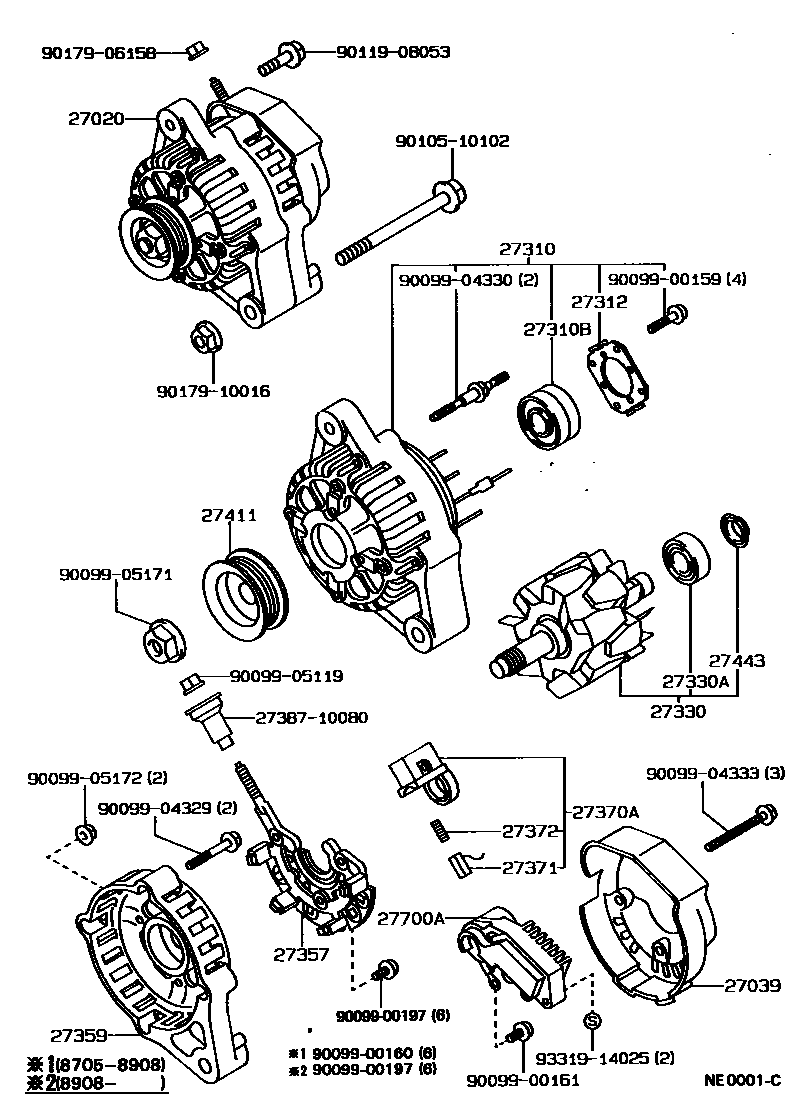

Toyota COROLLA Alternator EPC diagram — NE0001C
Alternator — NE0001C (198705 – 999999)

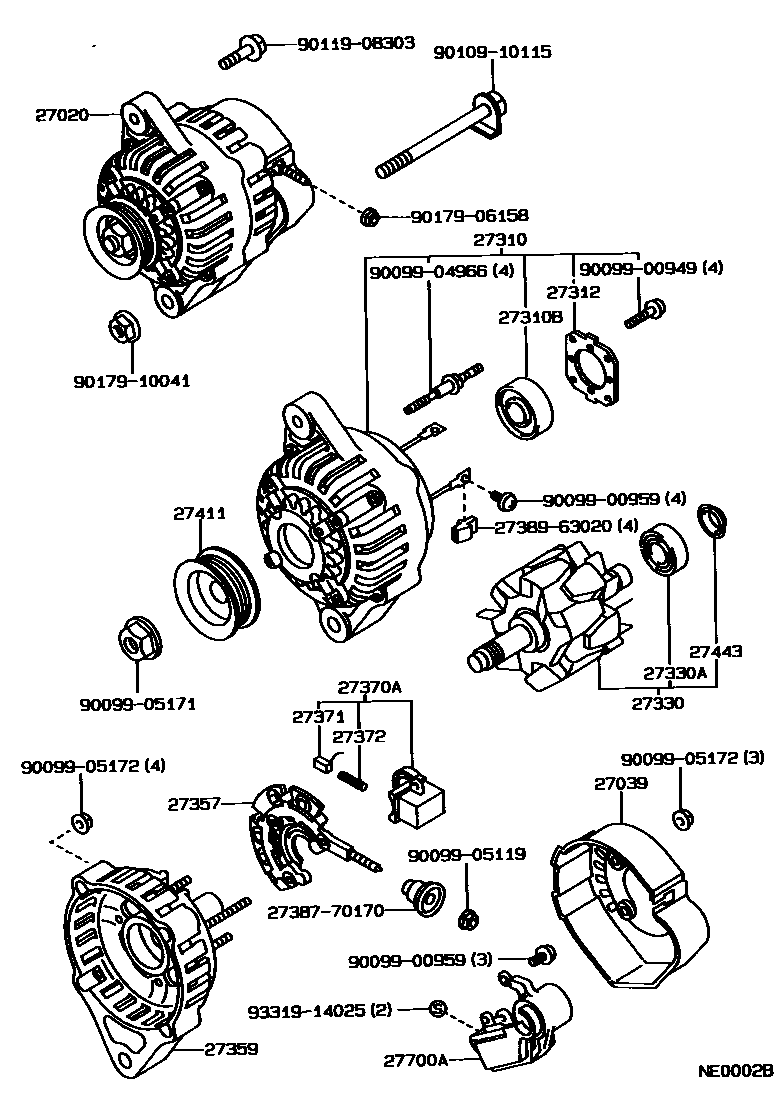

Toyota COROLLA Alternator EPC diagram — NE0002B
Alternator — NE0002B (198705 – 999999)

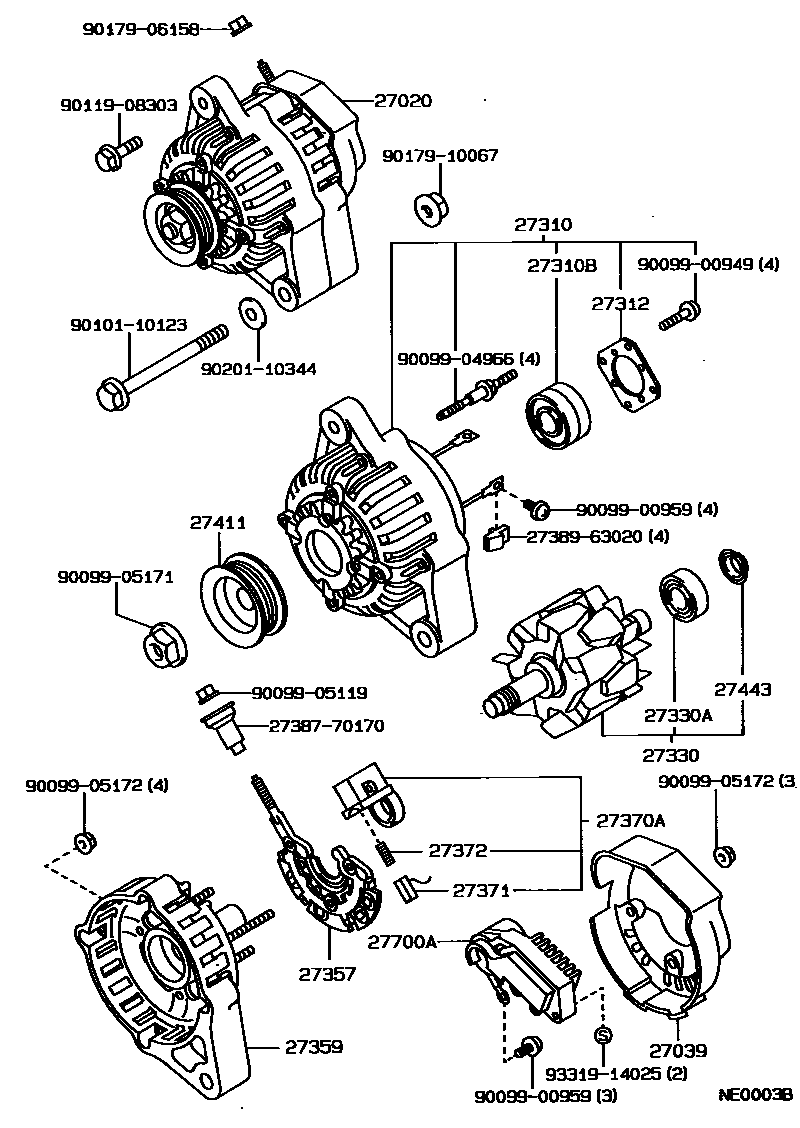

Toyota COROLLA Alternator EPC diagram — NE0003B
Alternator — NE0003B (198705 – 999999)

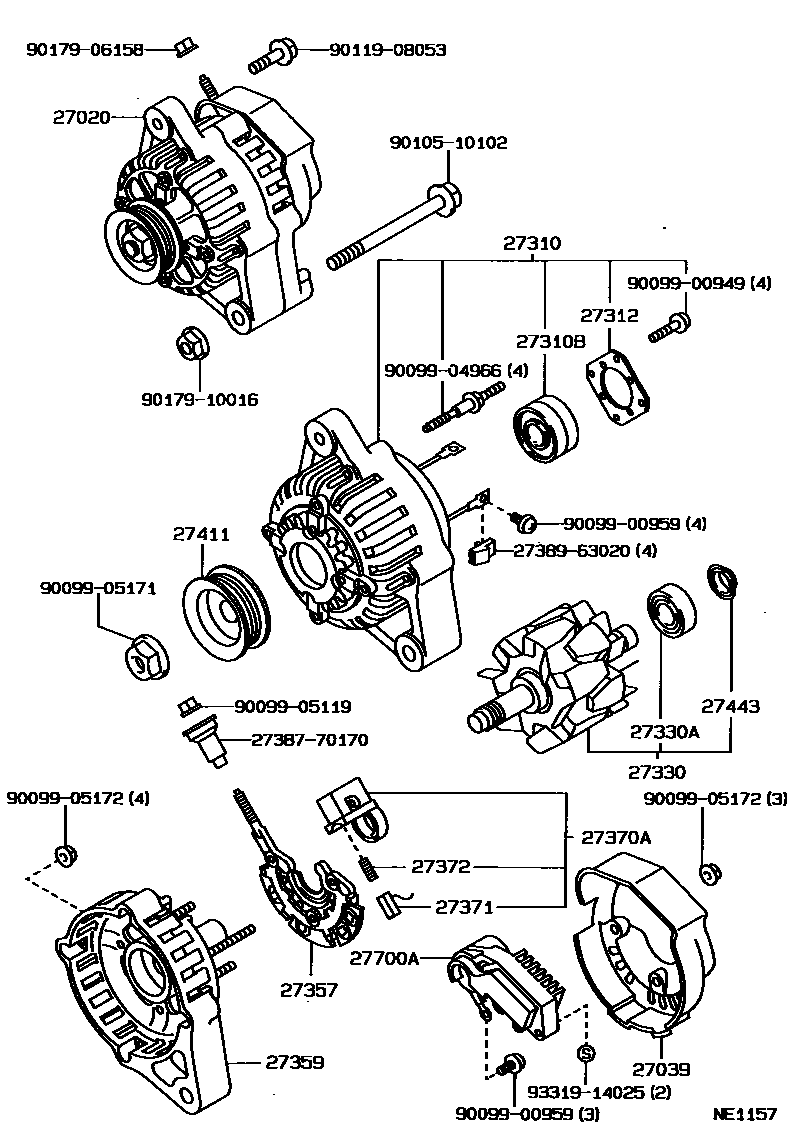

Toyota COROLLA Alternator EPC diagram — NE1157
Alternator — NE1157 (198809 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-10011 · 27060-10100 · 27060-11050 · 27060-11080 · 27060-16151 · 27060-16160 · 27060-16170 · 27060-16180
27039Alternator Rear End Cover27039-15170 · 27039-72010 · 27039-72110 · 27039-72150
27310Alternator Drive End Frame Assembly27310-10021 · 27310-10070 · 27310-10090 · 27310-16102 · 27310-16103 · 27310-16181 · 27310-16190
27310BBearing (for Alternator Drive End Frame)90099-10159 · 90099-10170 · 90099-10178 · 90099-10198 · 90099-10199
27312Retainer Plate27312-70200 · 27312-72100 · 27312-72120
27330Alternator Rotor Assembly27330-10021 · 27330-72100 · 27330-72101 · 27330-72150
27330ABearings (for generator rotor)90099-10140 · 90099-10154
27357Generator rectifier frame27357-63020 · 27357-63040 · 27357-63060 · 27357-72150
27359Generator rectifier end frame27359-16081 · 27359-16151 · 27359-16180 · 27359-72150
27370AAlternator Brush Holder Assembly27370-16011 · 27370-54450 · 27370-63021 · 27370-70300
27371Generator brushes27371-63020 · 27371-70300
27372Generator brush spring27372-63020 · 27372-72100
27411Alternator Pulley27411-10051 · 27411-10070 · 27411-16180 · 27411-16190 · 27411-16191 · 27411-70200
27443Generator bearing cap27443-63020
27700AGenerator voltage regulator assembly27700-10050 · 27700-10061 · 27700-10080 · 27700-16010 · 27700-63021 · 27700-70030
