Toyota COROLLA Crankshaft & Piston — Figure 1301

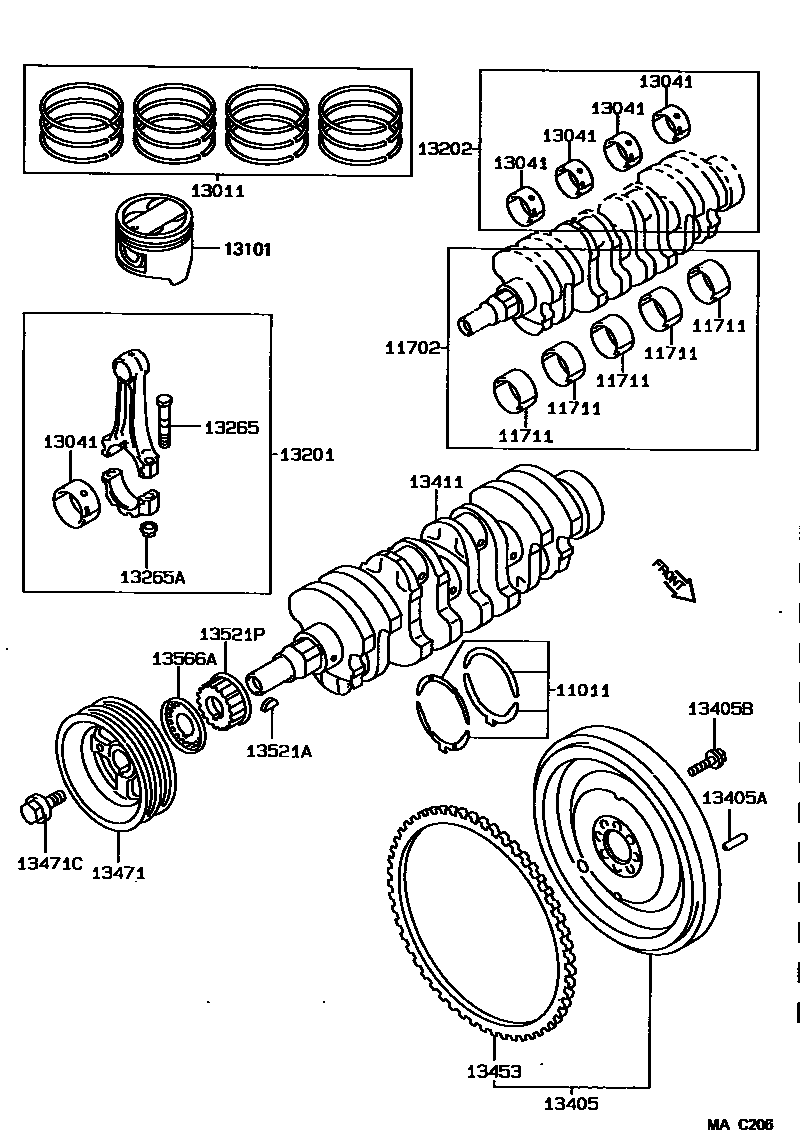

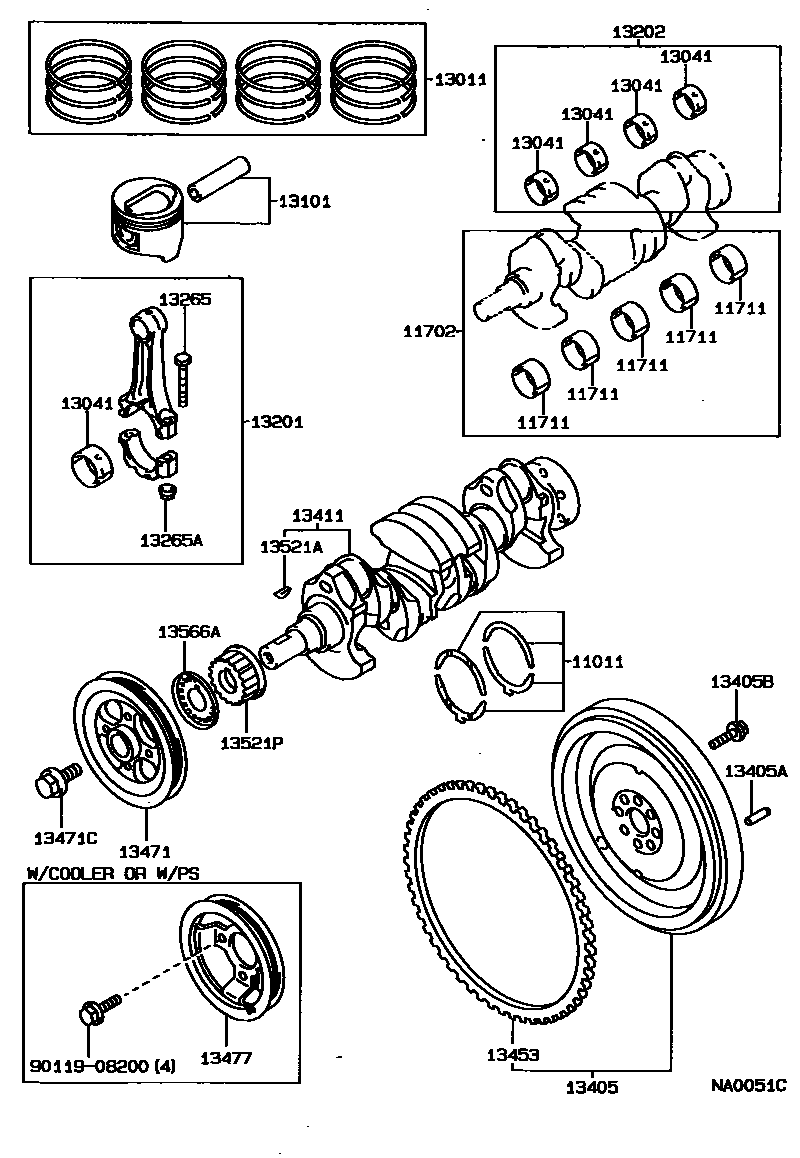

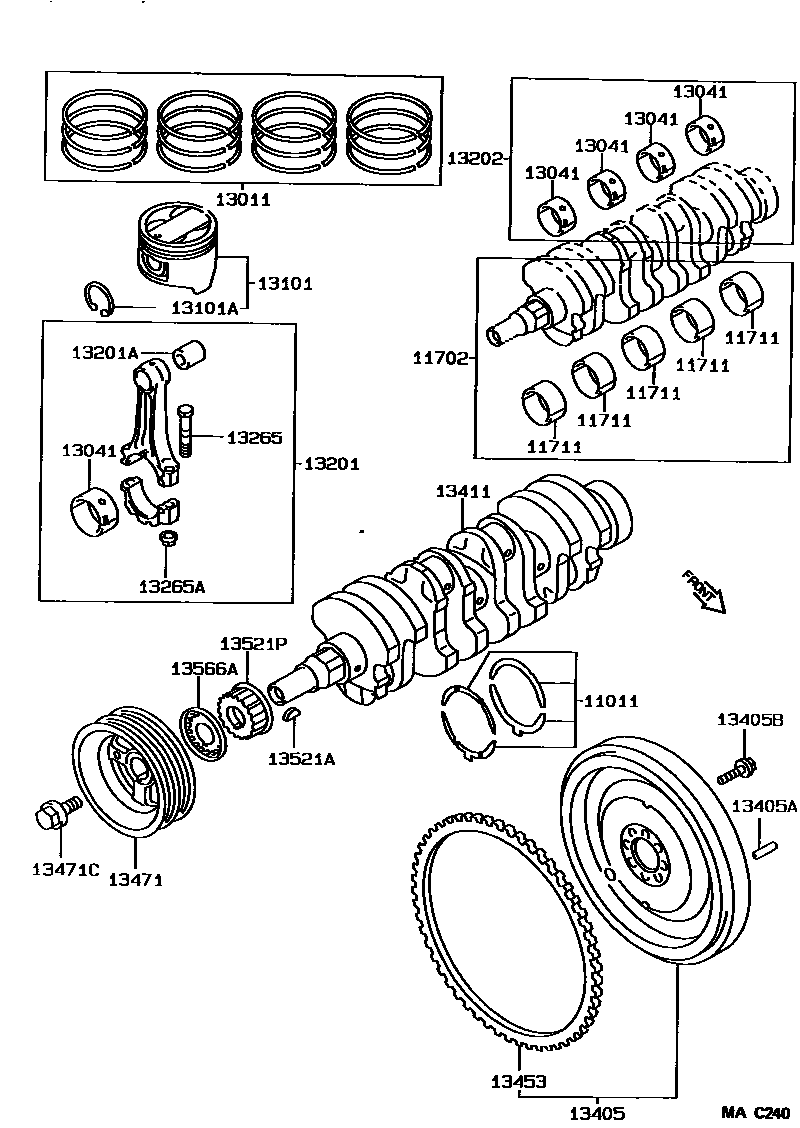

Toyota COROLLA EPC diagram 1301, Crankshaft & Piston, with 3 images and 21 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11011 | Crankshaft thrust washer assembly | 11011-10010 · 11011-15010 · 11012-10010 · 11012-10020 |
| 11702 | crankshaft bearing assembly | 11704-10010 · 11704-10011 · 11704-15050 · 11704-16010 |
| 13011 | Piston ring assembly | 13011-11061 · 13011-11062 · 13011-11063 · 13011-16140 · 13011-16180 · 13011-16200 · 13013-11061 · 13013-11062 · 13013-11063 · 13013-16140 · 13013-16180 · 13013-16200 |
| 13101 | Piston sub-assembly with pin | 13101-11030 · 13101-11050 · 13101-16070 · 13101-16090 · 13101-16110 · 13103-11030 · 13103-11050 · 13103-11051 · 13103-11090 · 13103-16070 · 13103-16090 · 13103-16110 · 13103-16120 · 13103-16121 |
| 13101A | Bore snap ring (for piston pin) | 90520-20064 · 90521-23003 · 90521-23005 |
| 13201 | Connecting rod sub-assembly | 13201-19055 · 13201-19056 · 13201-19075 · 13201-19095 · 13201-19125 · 13201-19126 |
| 13201A | Bushing (for connecting rod small end) | 90999-73111 |
| 13202 | Connecting rod bearing assembly | 13204-10020 · 13204-15030 · 13204-16070 · 13204-16071 |
| 13265 | Connecting rod bolts | 13265-10020 · 13265-15020 · 13265-15030 · 13265-16010 |
| 13265A | Hexagonal nut (for connecting rod bolts) | 90170-09001 · 90170-09003 · 90170-09005 · 90179-08014 · 90179-09008 |
| 13405 | Flywheel sub-assembly | 13405-11030 · 13405-11031 · 13405-15080 · 13405-15081 · 13405-15090 · 13405-16030 · 13405-19145 |
| 13405A | Direct sales (for flywheel) | 90250-08120 |
| 13405B | Flywheel fixing bolt | 90105-10042 · 90105-10076 · 90105-10138 |
| 13411 | crankshaft | 13401-11020 · 13401-11050 · 13401-16020 · 13411-11020 · 13411-15040 · 13411-15050 · 13411-15900 |
| 13453 | flywheel ring gear | 13453-10010 · 13453-10030 |
| 13471 | crankshaft pulley | 13408-11011 · 13408-11012 · 13408-11020 · 13470-15070 · 13470-16030 |
| 13471C | Bolt (for crankshaft pulley assembly) | 90105-12051 · 90119-12101 · 90119-12127 · 90119-12230 |
| 13477 | No. 2 crankshaft pulley | 88451-12040 · 88451-12050 |
| 13521A | Key (for crankshaft timing gear) | 90280-05005 · 90280-05010 · 95161-20519 |
| 13521P | crankshaft timing pulley | 13521-11010 · 13521-15010 · 13521-16010 |
| 13566A | timing belt guide | 13566-10011 · 13566-15010 |
