Toyota COROLLA HEV 逆变器 — Figure 8431

Toyota COROLLA EPC diagram 8431, HEV 逆变器, with 4 images and 11 PNC and OE references.

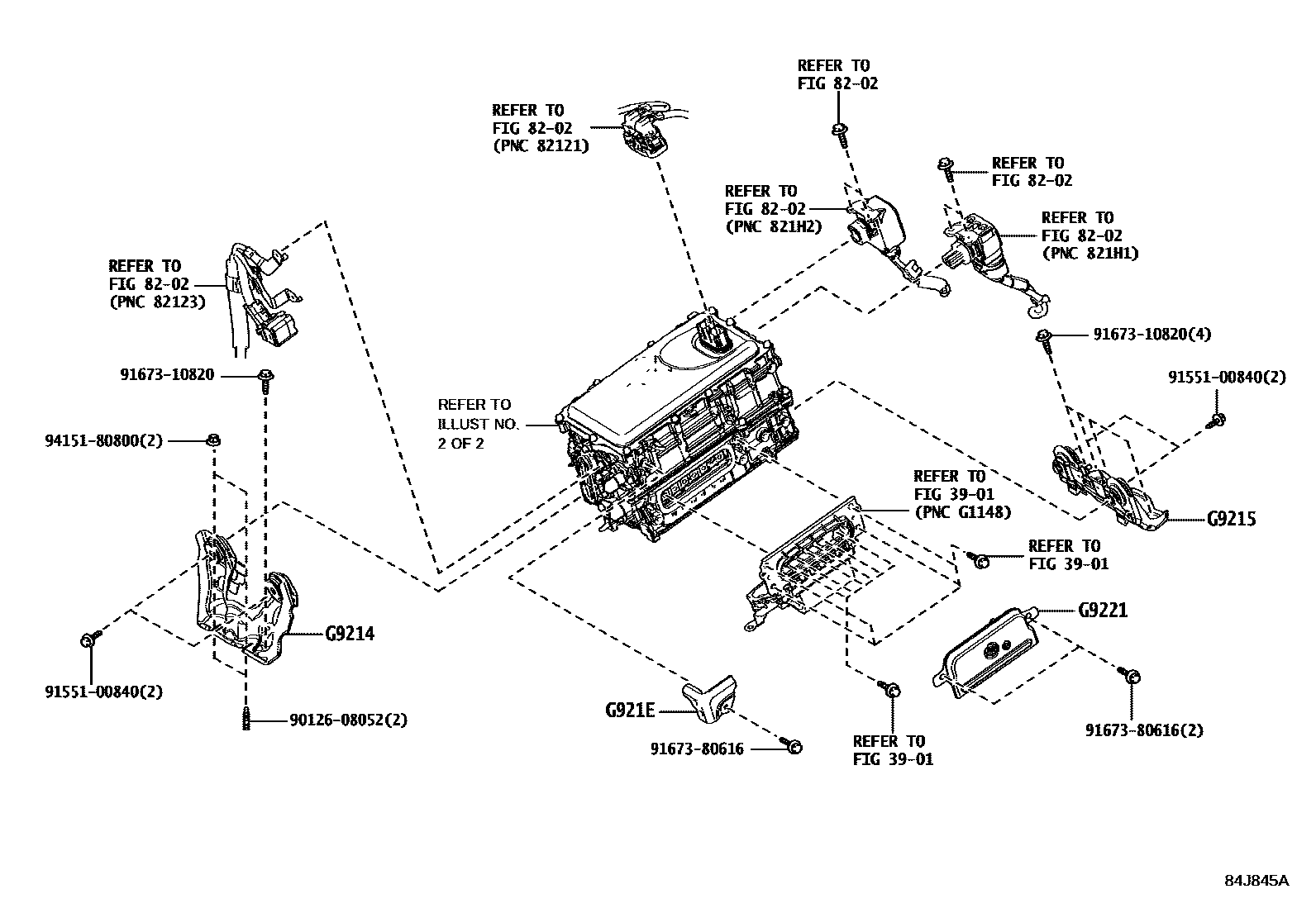

Toyota COROLLA HEV 逆变器 EPC diagram — 84J845A
HEV 逆变器 — 84J845A (201901 – 999999)

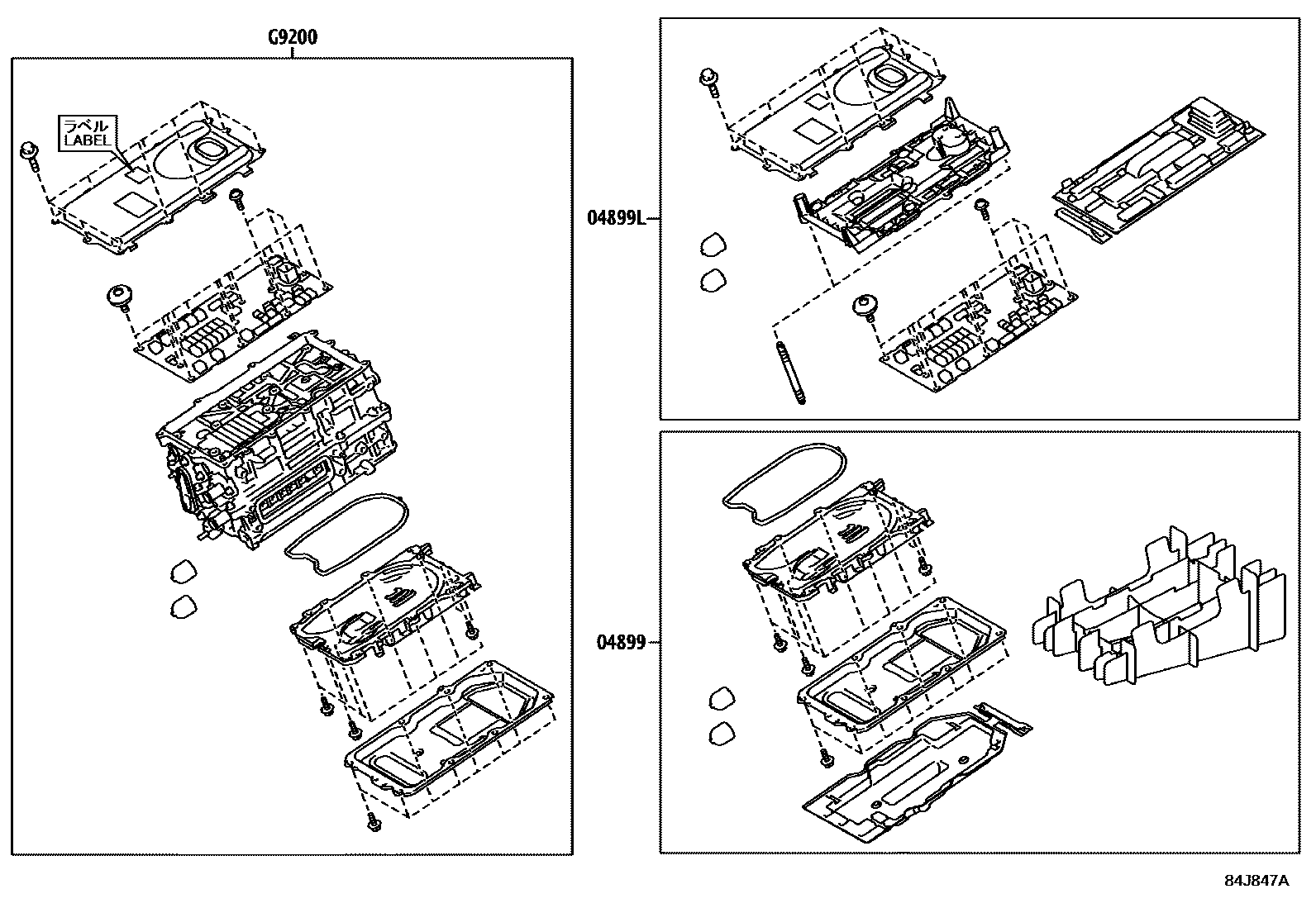

Toyota COROLLA HEV 逆变器 EPC diagram — 84J847A
HEV 逆变器 — 84J847A (201901 – 999999)

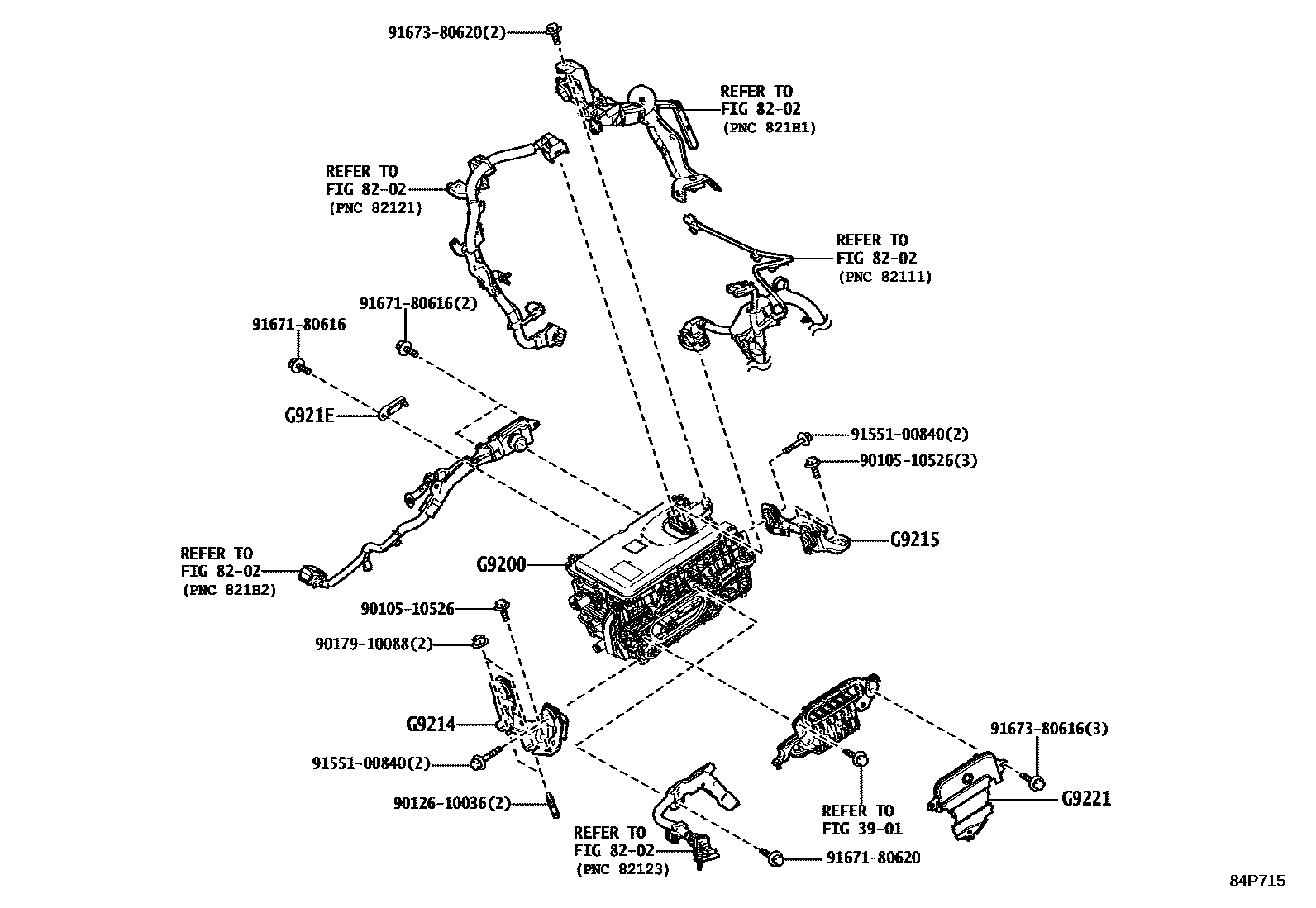

Toyota COROLLA HEV 逆变器 EPC diagram — 84P715
HEV 逆变器 — 84P715 (202209 – 999999)

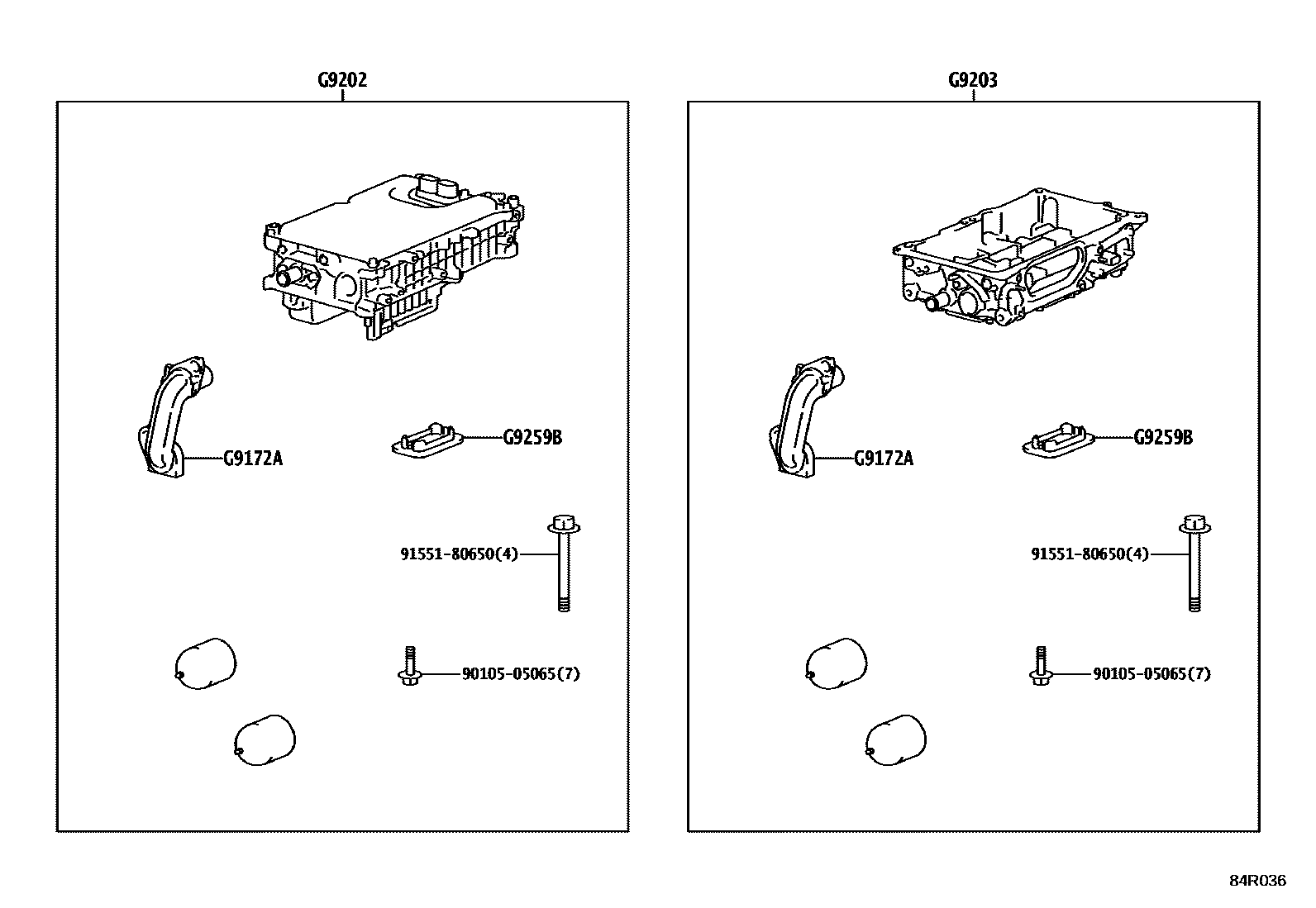

Toyota COROLLA HEV 逆变器 EPC diagram — 84R036
HEV 逆变器 — 84R036 (202209 – 999999)

PNC and OE references

PNCPart nameOE numbers
04899HV converter components04899-47110
04899LMotor generator control ECU component04899-47170 · 04899-47171 · 04899-47172 · 04899-47190
G9172ACOLLIER, CONDUIT REFROIDISSEMENT INVERSEURG9172-28010
G9200Inverter assembly with converterG9200-49135 · G9200-49136 · G92A0-16030 · G92A0-47220
G9202SOUS-ENS BOITIER, ONDULEURG9202-47080
G9203SOUS-ENS BOITIER, CONVERTISSEURG9203-47100
G9214No. 1 inverter bracketG9214-28090 · G9214-47070
G9215No. 2 inverter bracketG9215-28050 · G9215-47050
G921EInverter protection deviceG921E-12010 · G921E-47010
G9221Inverter coverG9022-28030 · G9022-47050
G9259BInverter drain plugG9259-28010
