Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 3 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

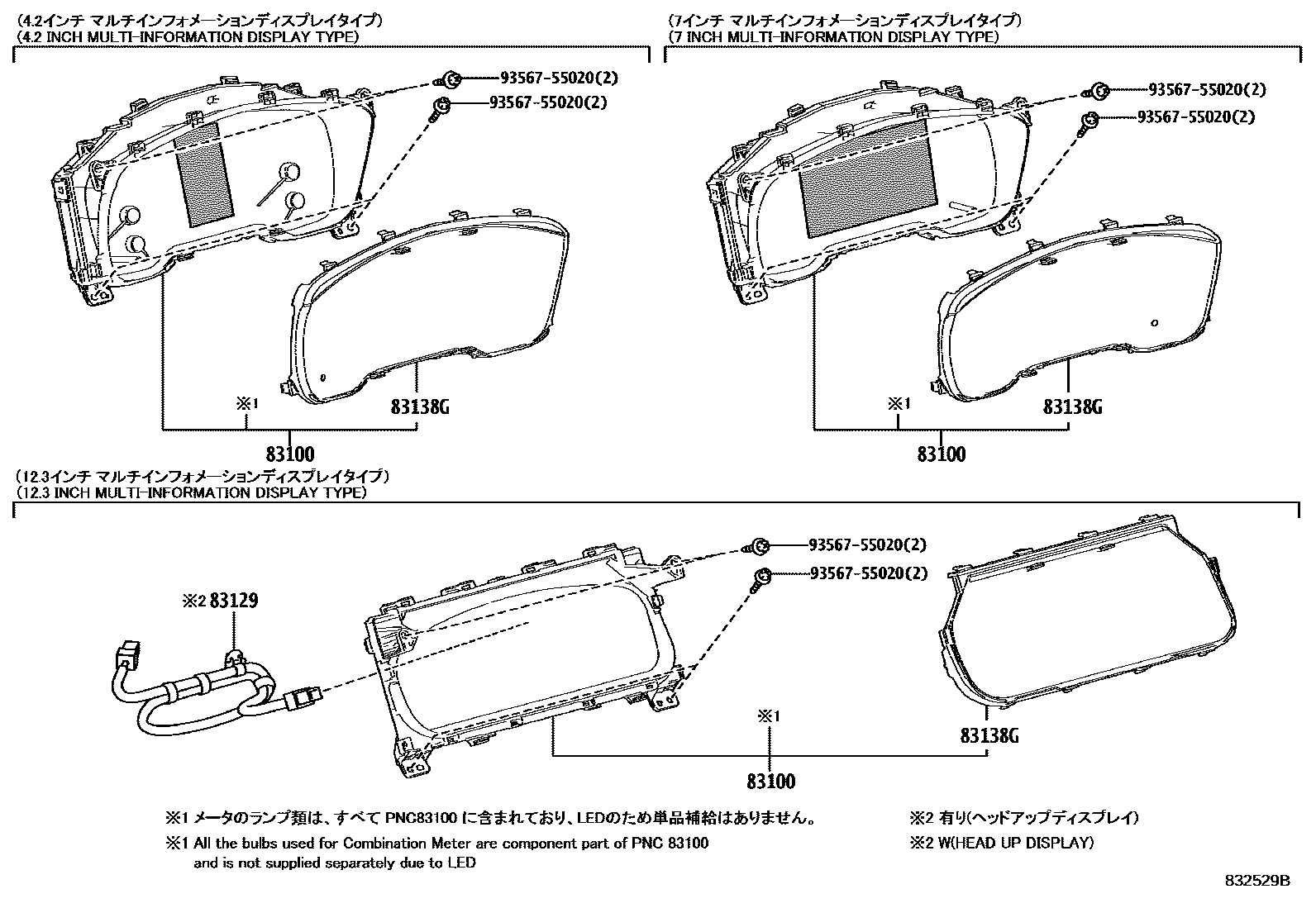

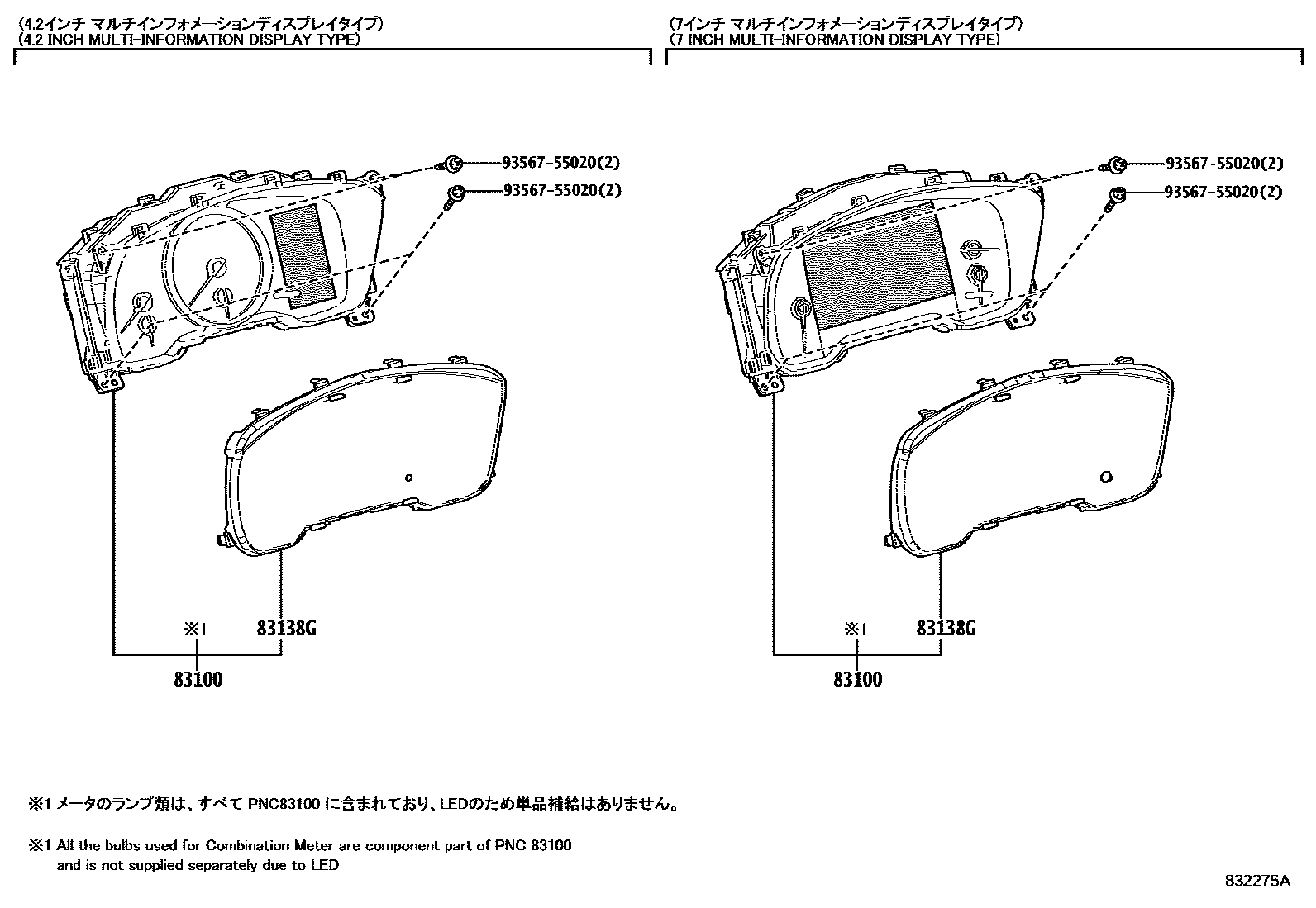

| 83100 | Combined instrument assembly | 83800-12Y90 · 83800-1AC20 · 83800-1AE10 · 83800-1AK20 · 83800-1AK40 · 83800-1AK50 · 83800-1AK60 · 83800-1AN90 · 83800-1AP80 · 83800-1AV80 · 83800-1AY10 · 83800-1AY20 · 83800-1AY30 · 83800-1AY40 · 83800-1AY50 · 83800-1AY60 · 83800-1AZ00 · 83800-1AZ10 · 83800-1AZ30 · 83800-1EB70 · 83800-1EB80 · 83800-1EB90 · 83800-1EC00 · 83800-1EC10 · 83800-1EC20 · 83800-1EC60 · 83800-1EC70 · 83800-1ED20 · 83800-1ED31 · 83800-1ED32 · 83800-1ED41 · 83800-1ED42 · 83800-1ED43 · 83800-1ED44 · 83800-1ED51 · 83800-1ED52 · 83800-1ED53 · 83800-1ED54 · 83800-1ED60 · 83800-1ED61 · 83800-1ED62 · 83800-1ED63 · 83800-1EF00 · 83800-1EF01 · 83800-1EF10 · 83800-1EF11 · 83800-1EF60 · 83800-1EF61 · 83800-1EF70 · 83800-1EF71 · 83800-1EF80 · 83800-1EF90 · 83800-1EF91 · 83800-1EG00 · 83800-1EG01 · 83800-1EG10 · 83800-1EG11 · 83800-1EG20 · 83800-1EG21 · 83800-1EG50 · 83800-1EG51 · 83800-1EN60 · 83800-1EP10 · 83800-1EP20 · 83800-1EP40 · 83800-1EP50 · 83800-1EP60 · 83800-1EP70 · 83800-1EQ00 · 83800-1EQ30 · 83800-1EQ50 · 83800-1EQ60 · 83800-1EX00 · 83800-1EX60 · 83800-1EX70 · 83800-1EX80 · 83800-1EX90 · 83800-1EY00 · 83800-1EY20 · 83800-1EY80 · 83800-1EZ10 |

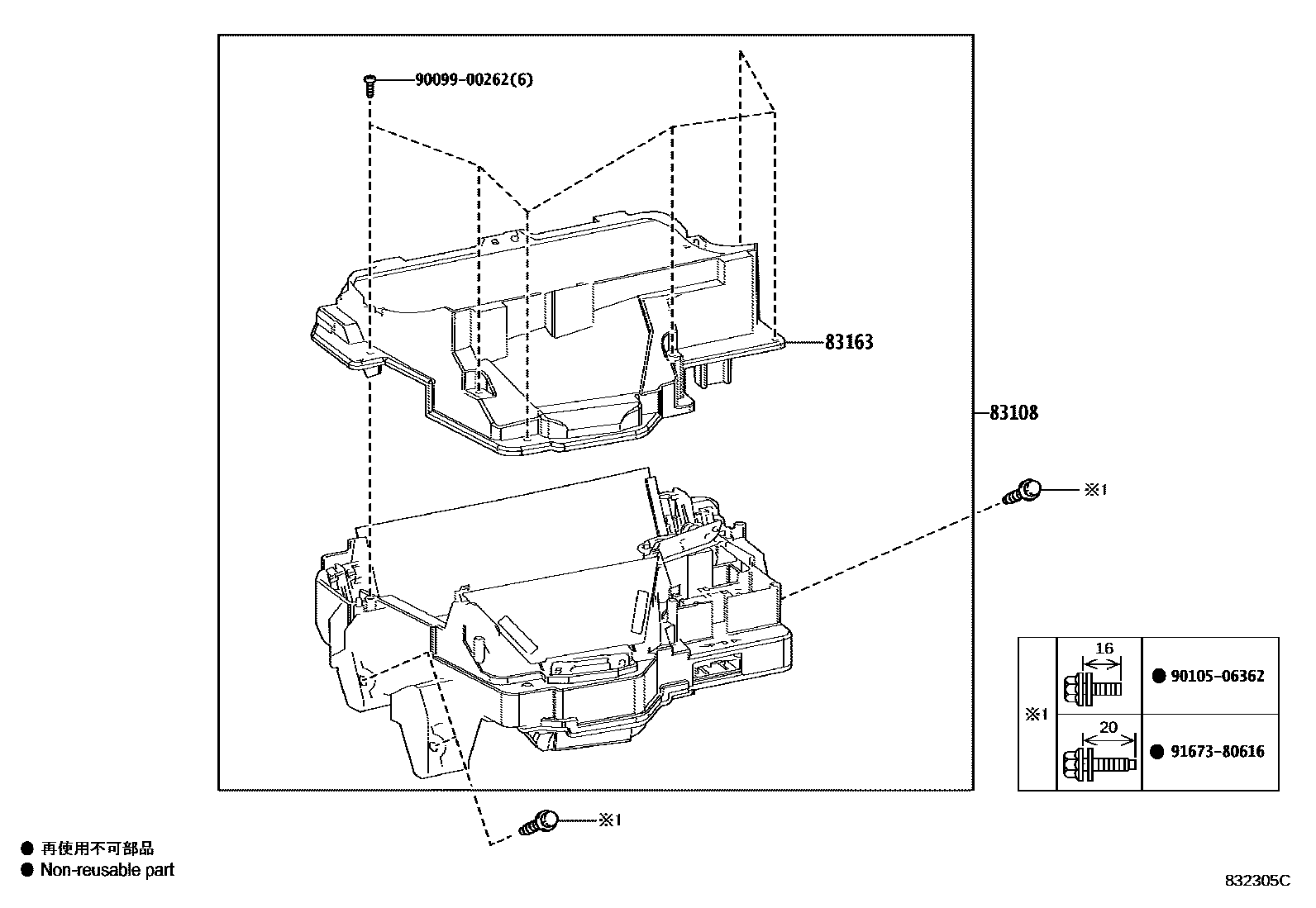

| 83108 | Instrument rearview mirror sub-assembly | 83108-1E170 · 83108-1E270 · 83108-1E271 · 83108-1E272 |
| 83129 | Instrument wiring harness | 83111-12640 |
| 83138G | Instrument cluster glass | 83852-12G10 · 83852-16760 · 83852-1AK50 · 83852-1EF00 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-1E060 · 83163-1E250 |
