Toyota COROLLA 传动桥总成(HEV 或 BEV 或 FCEV) — Figure 3901

Toyota COROLLA EPC diagram 3901, 传动桥总成(HEV 或 BEV 或 FCEV), with 3 images and 18 PNC and OE references.

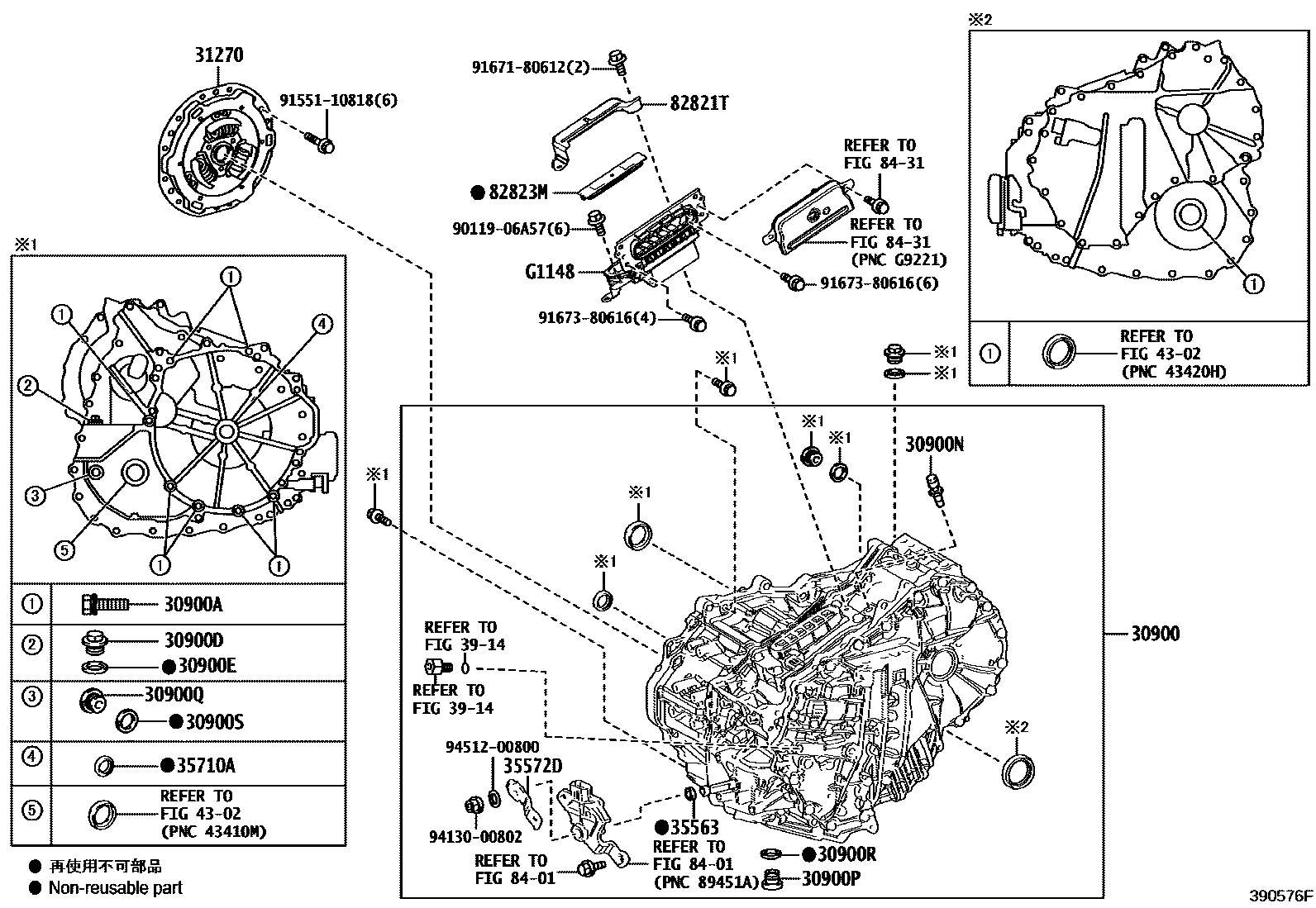

Toyota COROLLA 传动桥总成(HEV 或 BEV 或 FCEV) EPC diagram — 390576F
传动桥总成(HEV 或 BEV 或 FCEV) — 390576F (201901 – 999999)

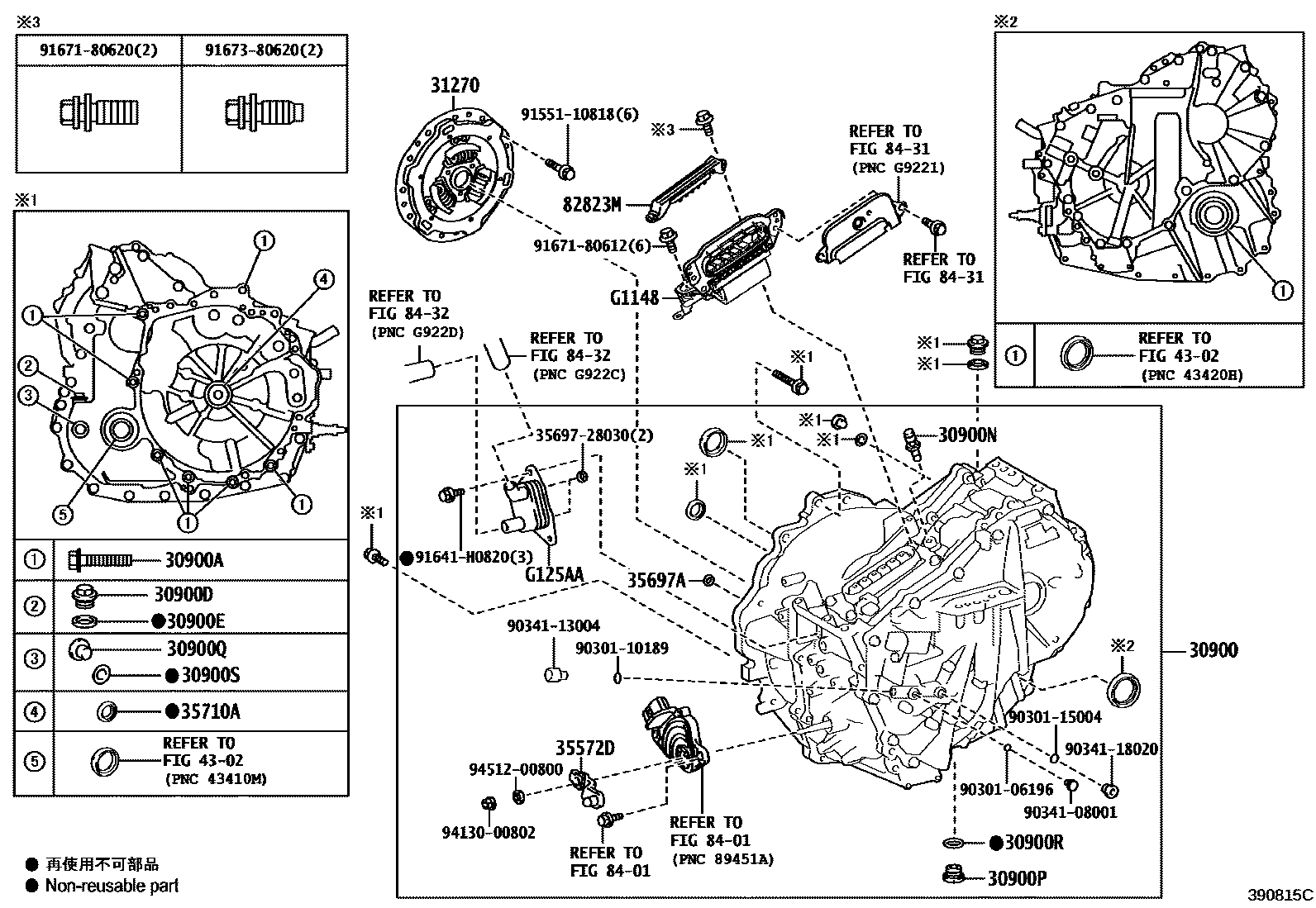

Toyota COROLLA 传动桥总成(HEV 或 BEV 或 FCEV) EPC diagram — 390815C
传动桥总成(HEV 或 BEV 或 FCEV) — 390815C (202209 – 999999)

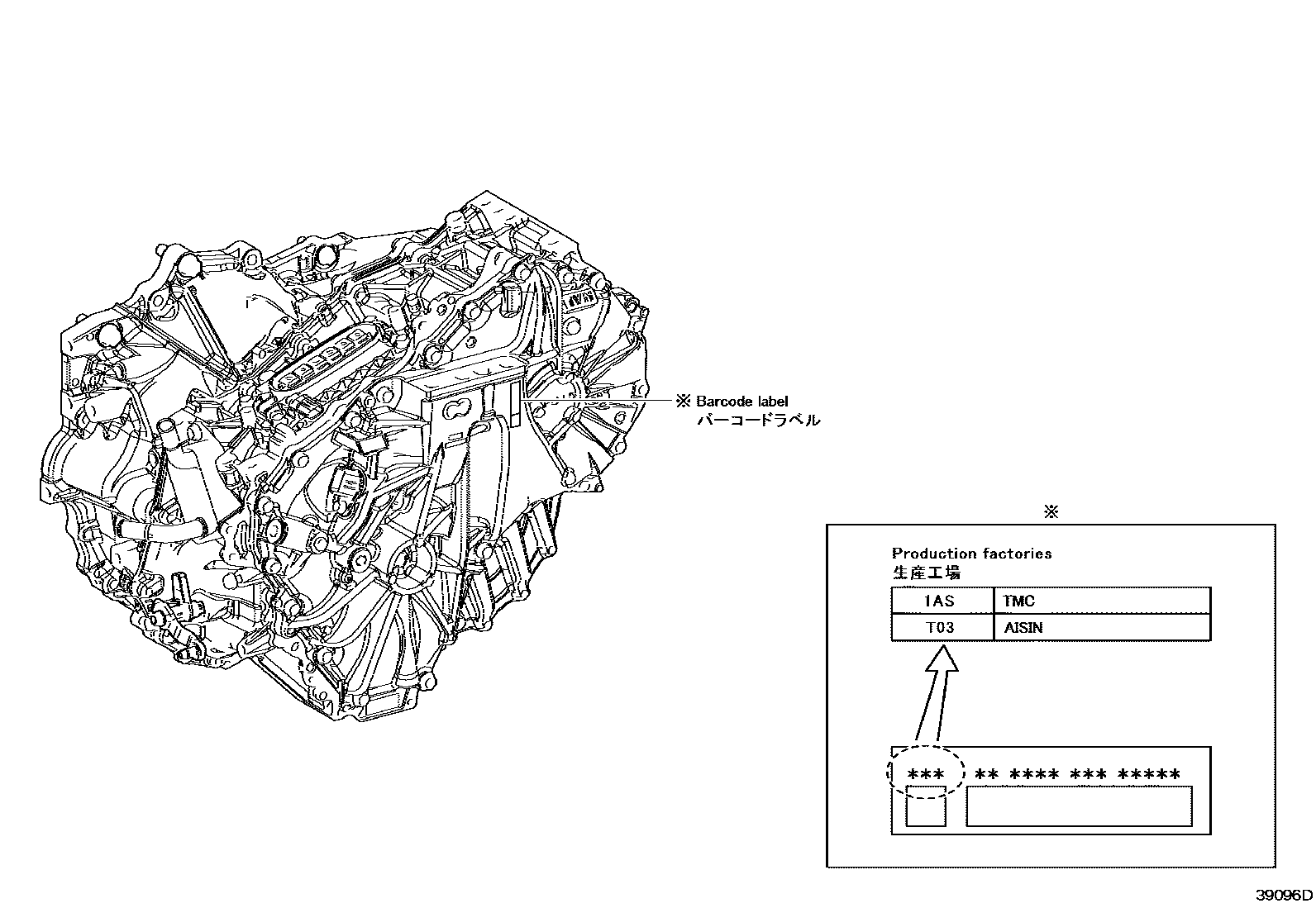

Toyota COROLLA 传动桥总成(HEV 或 BEV 或 FCEV) EPC diagram — 39096D
传动桥总成(HEV 或 BEV 或 FCEV) — 39096D (202209 – 999999)

PNC and OE references

PNCPart nameOE numbers
30900Hybrid vehicle transmission axle assembly30900-12020 · 30900-12040 · 30900-12080
30900ABolts (used to secure the transaxle and engine of hybrid vehicles)91612-61045
30900DHeaded straight thread plug (for transaxle housing and transaxle housing)90341-18060
30900EGasket (for transaxle housing and transaxle housing)90430-18008
30900NBreather plug (for transaxle)90930-03201
30900PDrain plug (HEV)90341-18016
30900QOil filling plug (HEV)90341-18016 · 90341-18090
30900RDrain plug gasket (HEV)90430-18008
30900SOil filling plug gasket (HEV)90430-18008
31270Transmission input damper assembly31270-28020 · 31270-47070
35563Shift control actuator seal90311-12016
35572Dtransmission control lever35572-10040 · 35572-28140
35697ATransmission axle oil ring35697-52030
35710AT-type oil seal (for input shaft)90311-25025 · 90311-25035
82821TConnector cover82821-47240
82823MTerminal cover82823-28110 · 82823-47040
G1148Motor cableG1148-28040 · G1148-28041 · G1148-47070
G125AAMotor coolerG125A-28010
