Toyota COROLLA 暖风和空调系统 - 冷却器组件 — Figure 8714

Toyota COROLLA EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 2 images and 12 PNC and OE references.

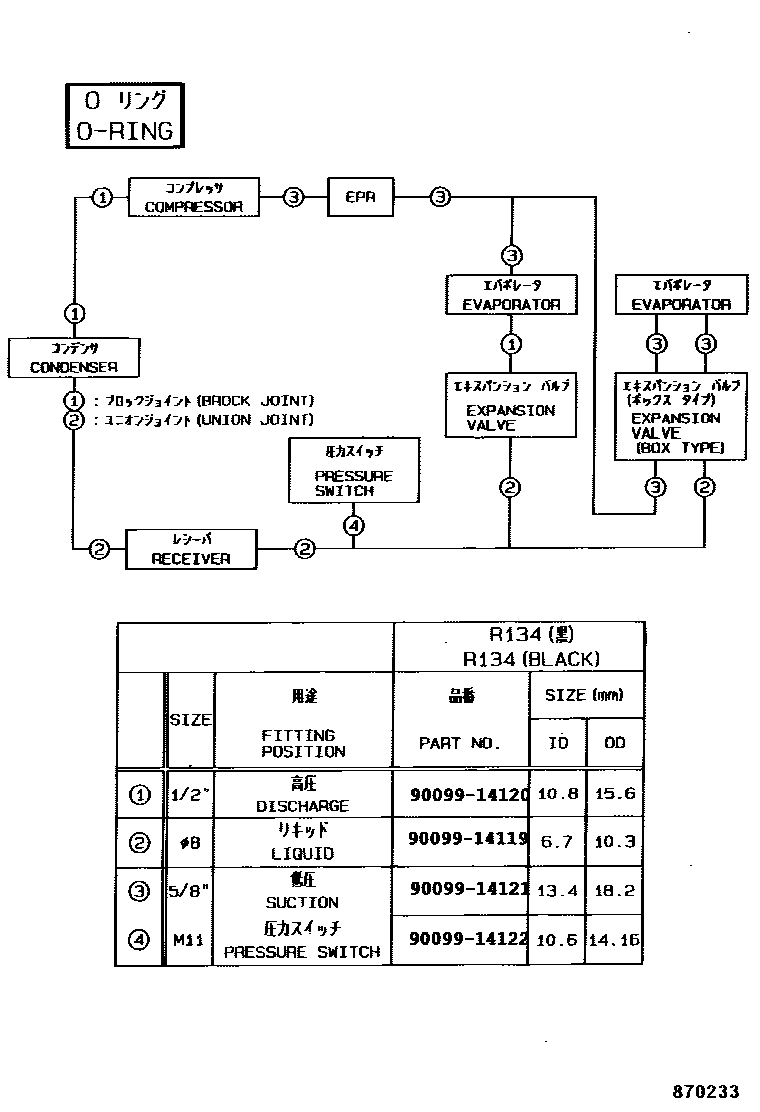

Toyota COROLLA 暖风和空调系统 - 冷却器组件 EPC diagram — 870233
暖风和空调系统 - 冷却器组件 — 870233 (199402 – 999999)

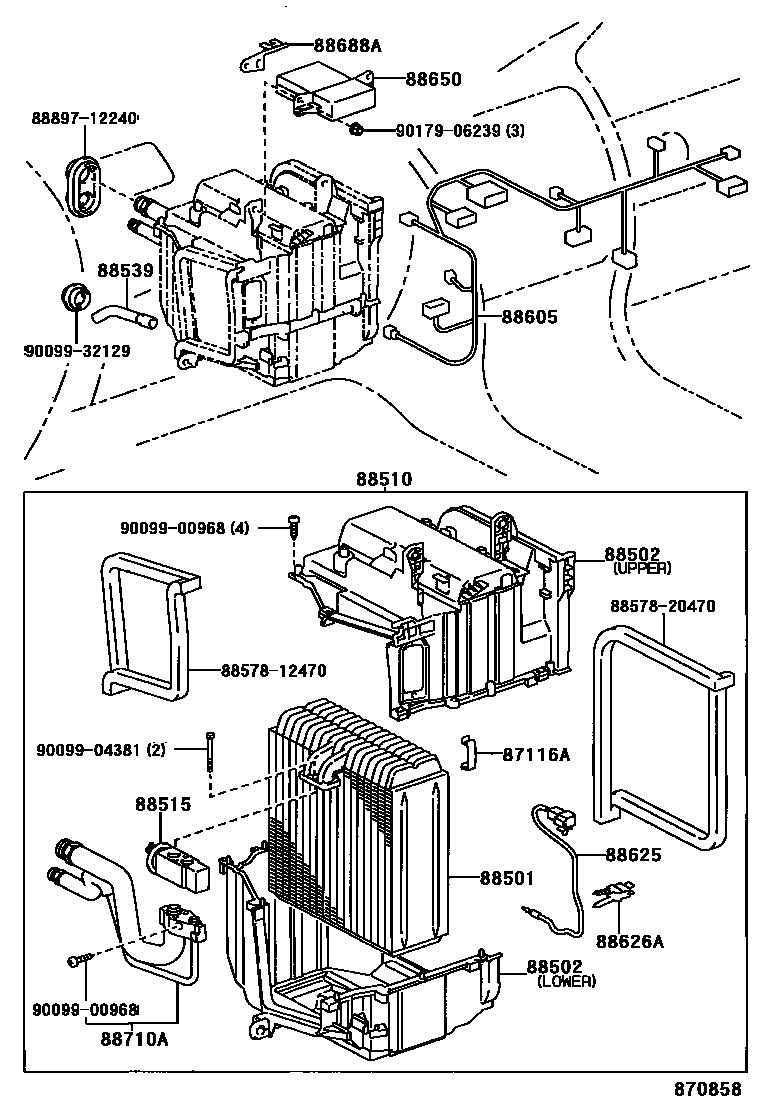

Toyota COROLLA 暖风和空调系统 - 冷却器组件 EPC diagram — 870858
暖风和空调系统 - 冷却器组件 — 870858 (199402 – 999999)

PNC and OE references

PNCPart nameOE numbers
87116AFixing spring (for cooler unit housing)87116-14010
88501Cooler No. 1 evaporator sub-assembly88501-12390 · 88501-12391
88502Cooling device shell sub-assembly88502-12190 · 88502-12200
88510Cooler device assembly88510-1A300
88515Cooler expansion valve88515-20100
88539No. 1 Cooler Unit Drain Hose88539-12120
88605No. 1 cooler wiring harness sub-assembly88605-1E840
88625Cooler No. 1 Thermistor88625-12280
88626AThermistor mount88626-28010
88650Cooler stabilized amplifier assembly88650-1A450
88688ACooler stabilized amplifier stand88688-1A080
88710AAir conditioning pipe assembly88710-12330
