Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 2 images and 27 PNC and OE references.

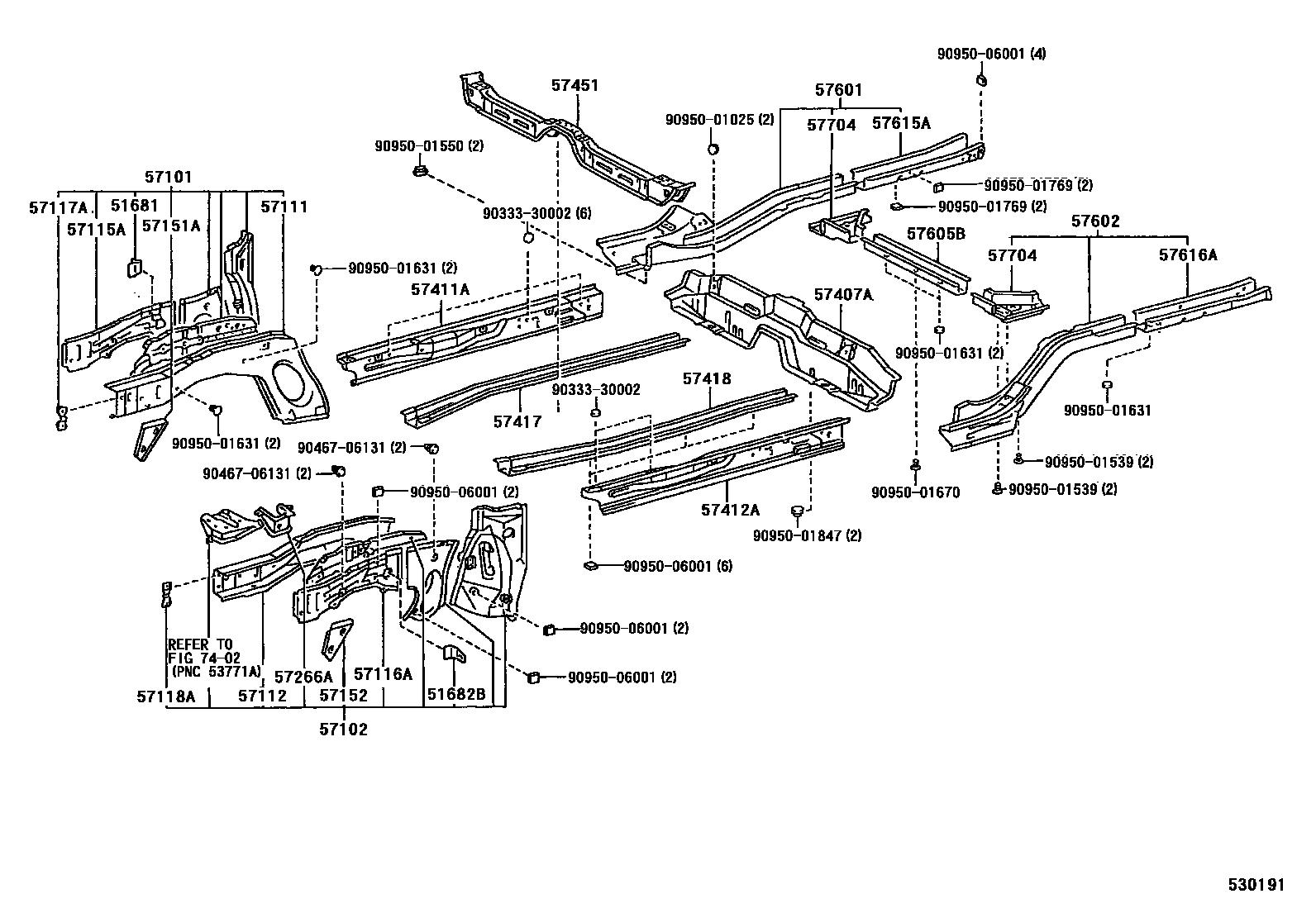

Toyota COROLLA Floor stringers EPC diagram — 530191
Floor stringers — 530191 (199402 – 199505)

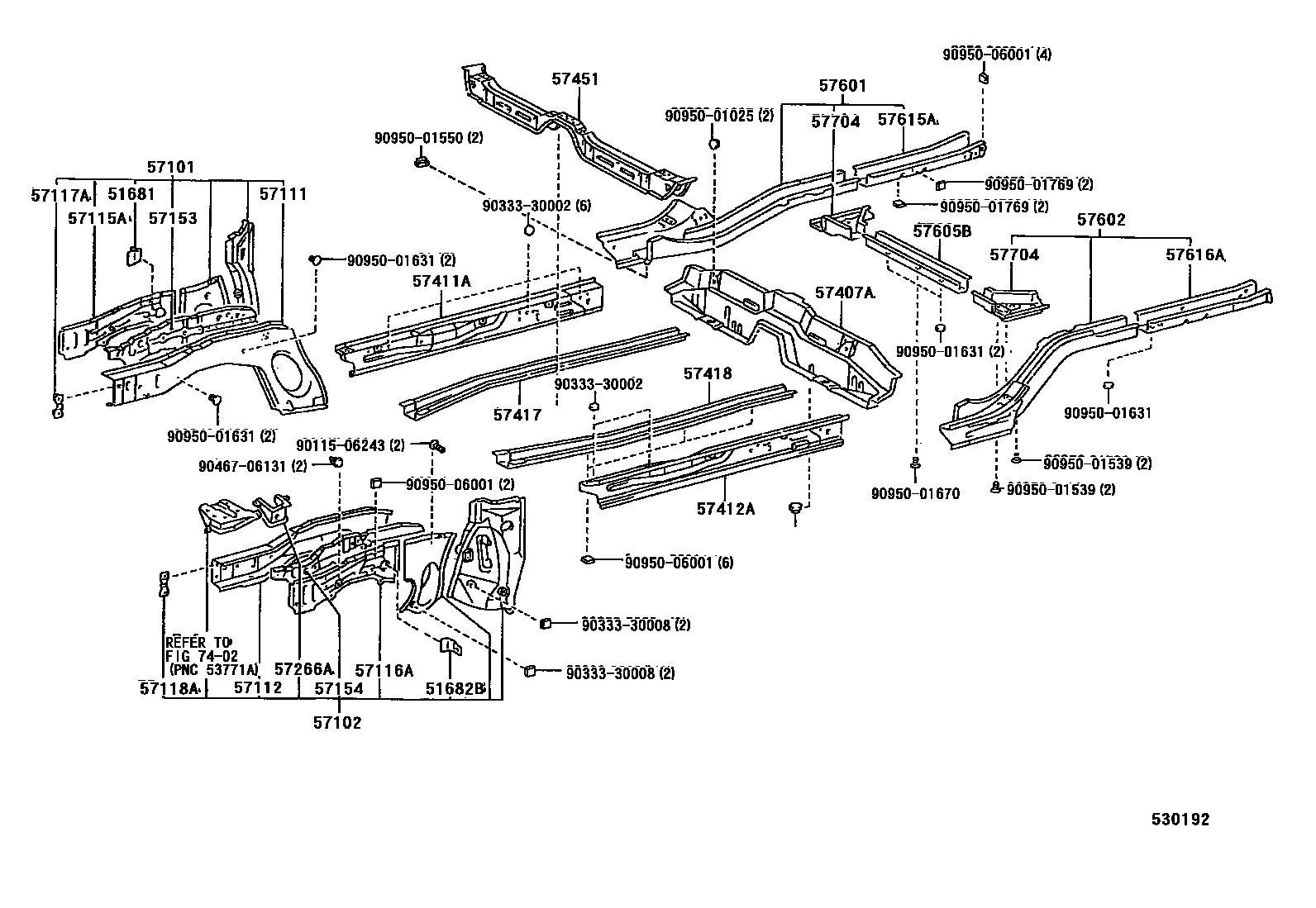

Toyota COROLLA Floor stringers EPC diagram — 530192
Floor stringers — 530192 (199505 – 999999)

PNC and OE references

PNCPart nameOE numbers
51681Flexible hose bracket51681-12050
51682BLeft side flexible hose bracket51682-12060
57101Right front longitudinal beam sub-assembly57101-12450 · 57101-12451
57102Left front longitudinal beam sub-assembly57102-12410 · 57102-12411
57111Right front longitudinal beam57111-12200 · 57111-12201
57112Left front longitudinal beam57112-12140 · 57112-12141
57115ARight front longitudinal beam outer panel57115-12060
57116ALeft front longitudinal beam outer panel57116-12060
57117AFront bumper mounting reinforcement57117-12110
57118AInstall reinforcement on the left side of the front bumper57117-12110
57151ANo. 1 right front longitudinal beam reinforcement57151-12100
57152No. 1 left front longitudinal beam reinforcement57152-12070
57153No. 2 right front longitudinal beam reinforcement57016-12050
57154No. 2 left front longitudinal beam reinforcement57017-12030
57266AEngine left mounting bracket57208-12100 · 57208-12120
57407ACenter floor beam sub-assembly57407-12040
57411AFloor right inner longitudinal beam57401-12460
57412AFloor left inner longitudinal beam57402-12460
57417Front floor lower right reinforcement57417-12100
57418Front floor lower left reinforcement57418-12060
57451front floor cross member57451-12130 · 57451-12131
57601Rear floor right longitudinal beam sub-assembly57601-13901
57602Rear floor left longitudinal beam sub-assembly57602-12934
57605BRear floor No. 1 cross member sub-assembly57605-12150
57615ARear floor right rear longitudinal member57615-12901
57616ARear floor left rear longitudinal member57616-12901
57704Rear suspension spring bracket sub-assembly57695-12030 · 57696-12030
