Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 26 PNC and OE references.

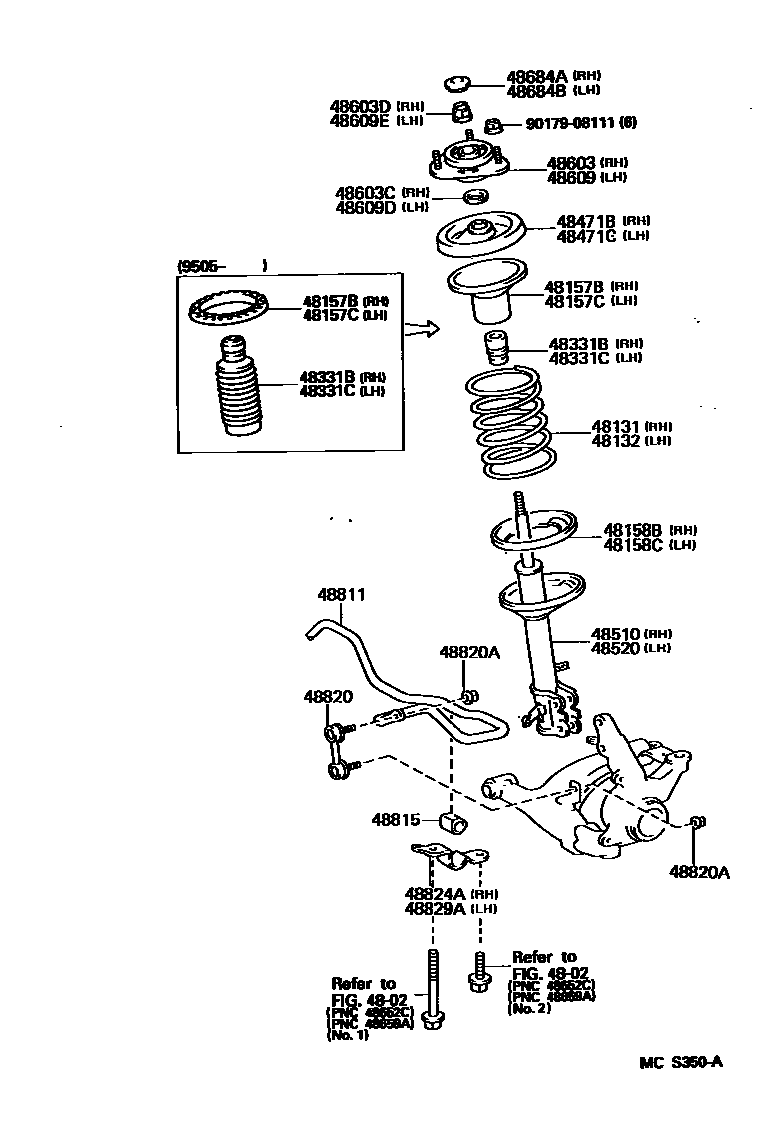

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — MCS350A
Front Spring & Shock Absorber — MCS350A (199402 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-1K890 · 48131-1L200
48132Left front coil spring48131-1K870 · 48131-1L200
48157BFront coil spring upper right vibration isolation pad48157-12060 · 48157-12070
48157CFront coil spring upper left vibration isolation pad48157-12060 · 48157-12070
48158BFront coil spring lower right vibration isolation pad48158-12030
48158CFront coil spring lower left vibration isolation pad48158-12030
48331BRight front spring buffer block48331-12130 · 48331-12150
48331CLeft front spring buffer block48331-12130 · 48331-12150
48471BFront coil spring upper right seat48044-01020 · 48044-12090
48471CFront coil spring upper left seat48044-01020 · 48044-12090
48510Right front shock absorber assembly48510-12850
48520Left front shock absorber assembly48520-12720
48603Right front suspension bearing sub-assembly48609-12290 · 48609-12340
48603CDust seal (for right front suspension mount)90303-22049
48603DNut (for front mount to right front shock absorber)94182-11400
48609Left front suspension bearing sub-assembly48609-12290 · 48609-12340
48609DDust seal (for left front suspension mount)90303-22049
48609ENut (for front mount to left front shock absorber)94182-11400
48684ARight front suspension support dust cover48684-12070 · 48684-32010
48684BLeft front suspension support dust cover48684-12070 · 48684-32010
48811front stabilizer bar48811-12770
48815Front stabilizer bar bushing No. 148815-12230
48820Front stabilizer bar connecting rod assembly48820-20021 · 48820-33010
48820ANut (for front stabilizer bar link)90179-10183
48824ARight front stabilizer bar bracket No. 148824-12130
48829ALeft front stabilizer bar bracket No. 148829-12060
