Toyota COROLLA vacuum tube — Figure 1708

Toyota COROLLA EPC diagram 1708, vacuum tube, with 2 images and 7 PNC and OE references.

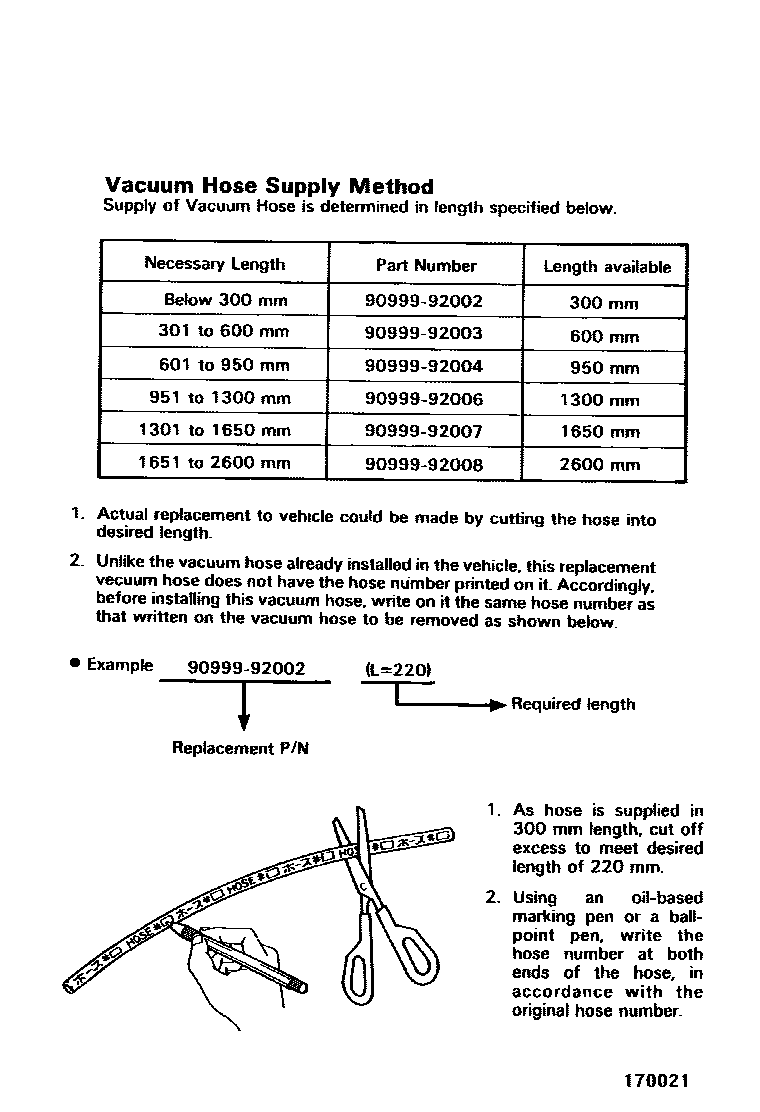

Toyota COROLLA vacuum tube EPC diagram — 170021
vacuum tube — 170021 (199402 – 999999)

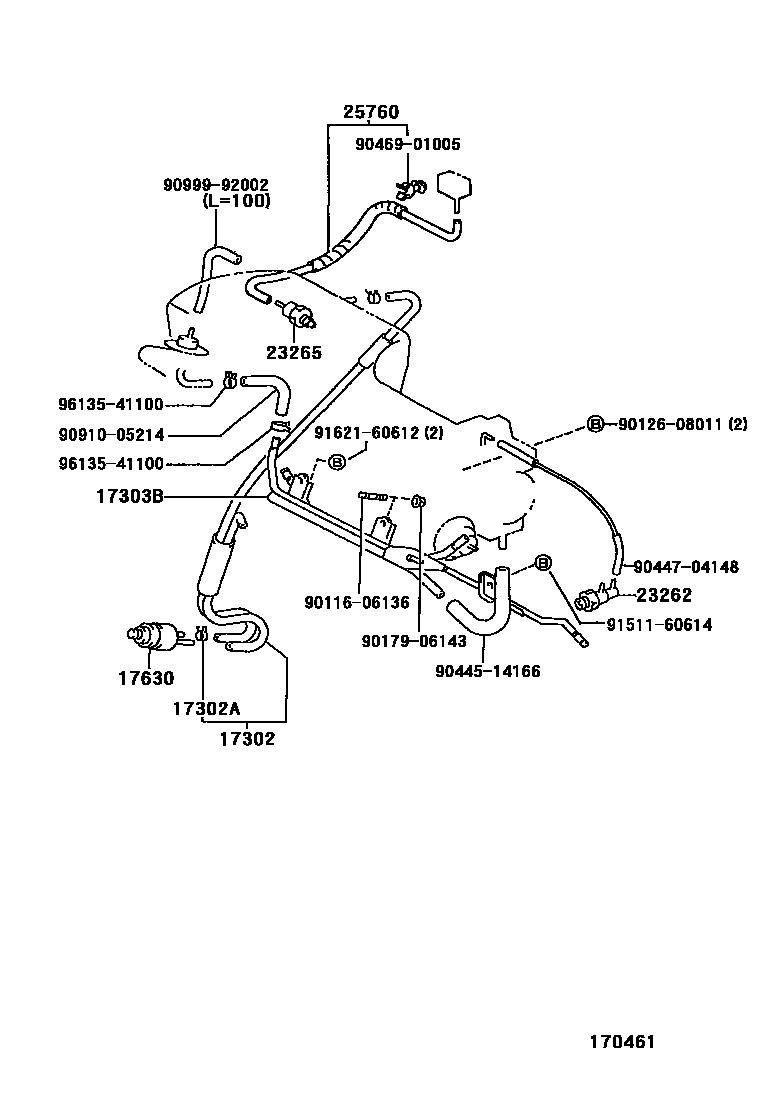

Toyota COROLLA vacuum tube EPC diagram — 170461
vacuum tube — 170461 (199402 – 999999)

PNC and OE references

PNCPart nameOE numbers
17302Air hose sub-assembly17302-15010
17302AHose clip96132-51000
17303BNo. 1 air pipe sub-assembly17303-15060
17630Air control valve assembly17630-15080
23262No. 1 bimetallic vacuum switch valve90925-05068
23265No. 1 gas filter90917-11022
25760Vacuum transfer hose assembly25760-15020
