Toyota COROLLA 发动机盖和前翼子板 — Figure 5302

Toyota COROLLA EPC diagram 5302, 发动机盖和前翼子板, with 2 images and 33 PNC and OE references.

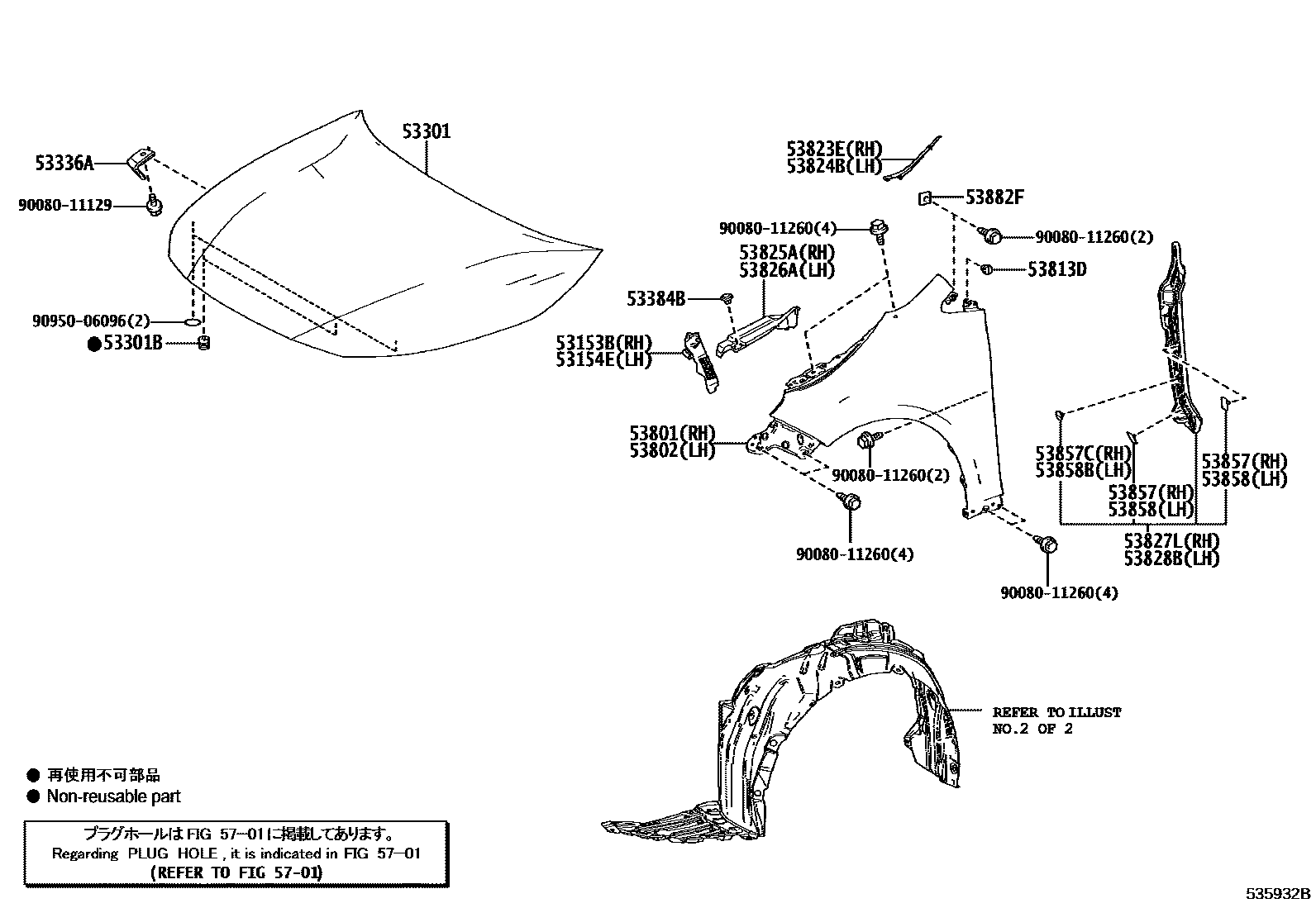

Toyota COROLLA 发动机盖和前翼子板 EPC diagram — 535932B
发动机盖和前翼子板 — 535932B (201903 – 999999)

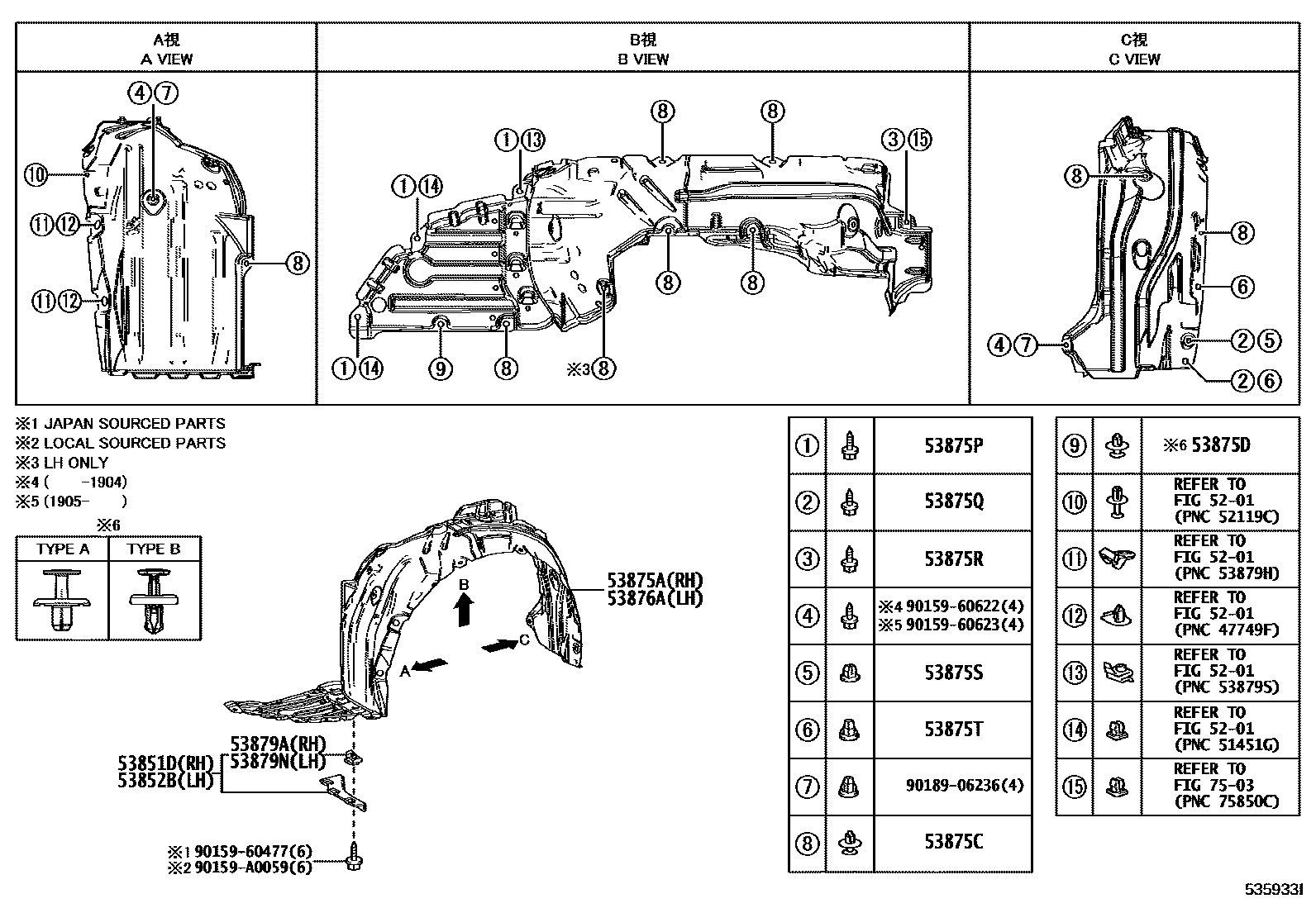

Toyota COROLLA 发动机盖和前翼子板 EPC diagram — 535933I
发动机盖和前翼子板 — 535933I (201903 – 999999)

PNC and OE references

PNCPart nameOE numbers
53153Bfront side deflector53153-02090
53154ENo. 2 front side deflector53154-02090
53301Engine cover sub-assembly53301-02480
53301Bengine cover cushion90541-09117
53336AEngine cover strut bracket53336-02060
53384BEngine cover center cushion53384-78010
53801Right front fender sub-assembly53801-02170
53802Left front fender sub-assembly53802-02260
53813Dfront fender extension53813-47040
53823ENo. 2 right front side panel protector53823-02180
53824BNo. 2 left front side panel protector53824-02180
53825ARight front fender protection piece53825-02210
53826AProtection piece on left front fender53826-02210
53827LRight front fender side panel protector53827-02240
53828BLeft front fender side panel protector53828-02240
53851DRight front fender outer panel pad53851-02210
53852BLeft front fender exterior panel pad53852-02190
53857Right front fender external panel fixing piece53857-12010
53857CRight front fender external panel fixing piece53857-47011
53858Left front fender external panel fixing piece53857-12010
53858BLeft front fender external panel fixing piece53857-47011
53875ARight front fender lining53805-02080 · 53875-02670
53875CFront fender lining clip90467-07214 · 90467-A0037
53875DNo. 2 front fender lining clip90467-07214 · 90467-07220
53875PScrew No. 190159-60477 · 90159-A0059
53875QNo. 2 screw90159-60622 · 90159-60623
53875RNo. 3 screw90159-60622 · 90159-60623
53875SGasket No. 190189-06006
53875TGasket No. 290189-06145 · 90189-A0008
53876ALeft front fender lining53806-02080 · 53876-02720
53879AFront fender lining fixing parts53879-02110
53879NLeft front fender lining fixing53879-02110
53882Ffront fender seal53882-33060
