Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 4 images and 15 PNC and OE references.

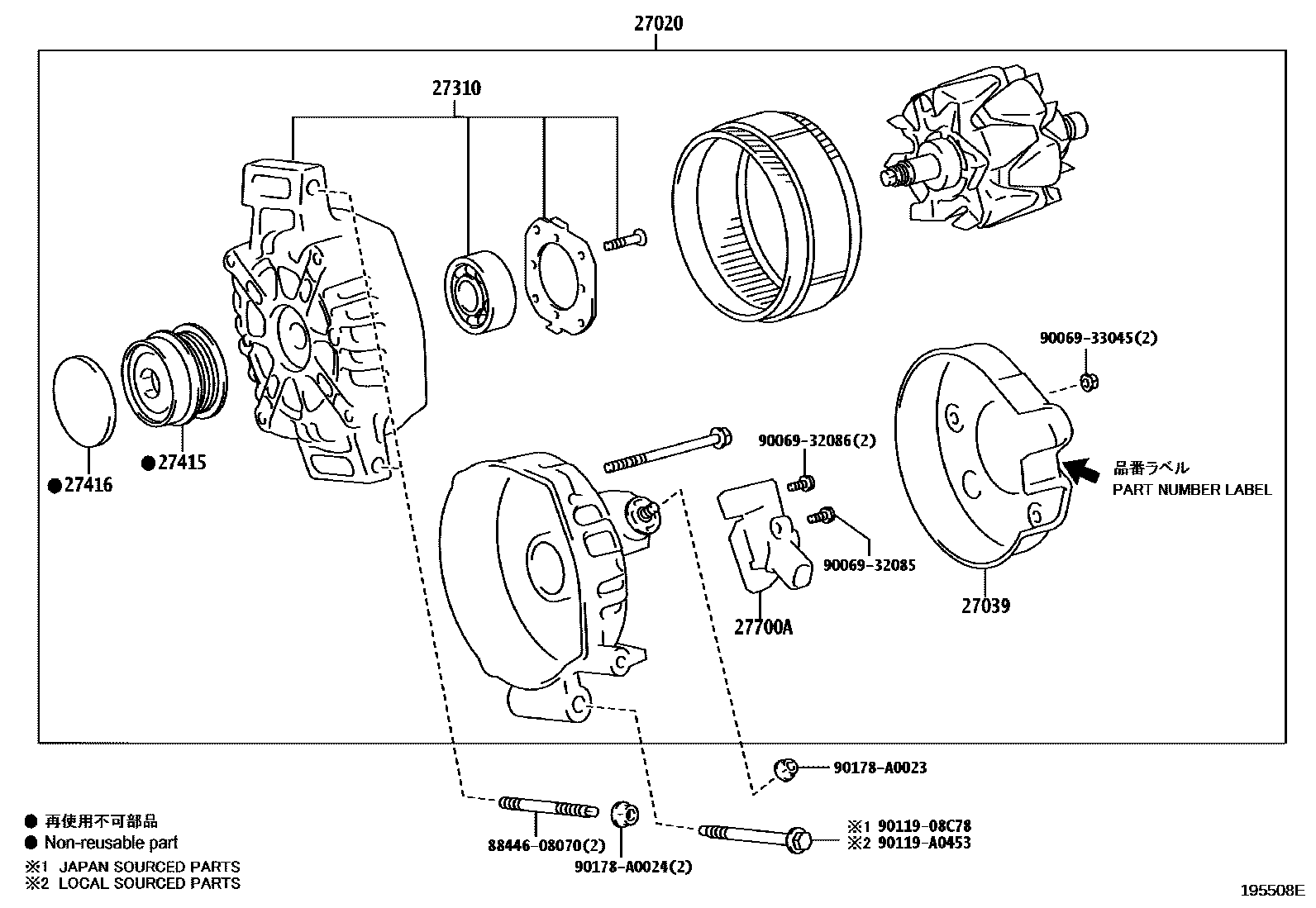

Toyota COROLLA Alternator EPC diagram — 195508E
Alternator — 195508E (201903 – 202309)

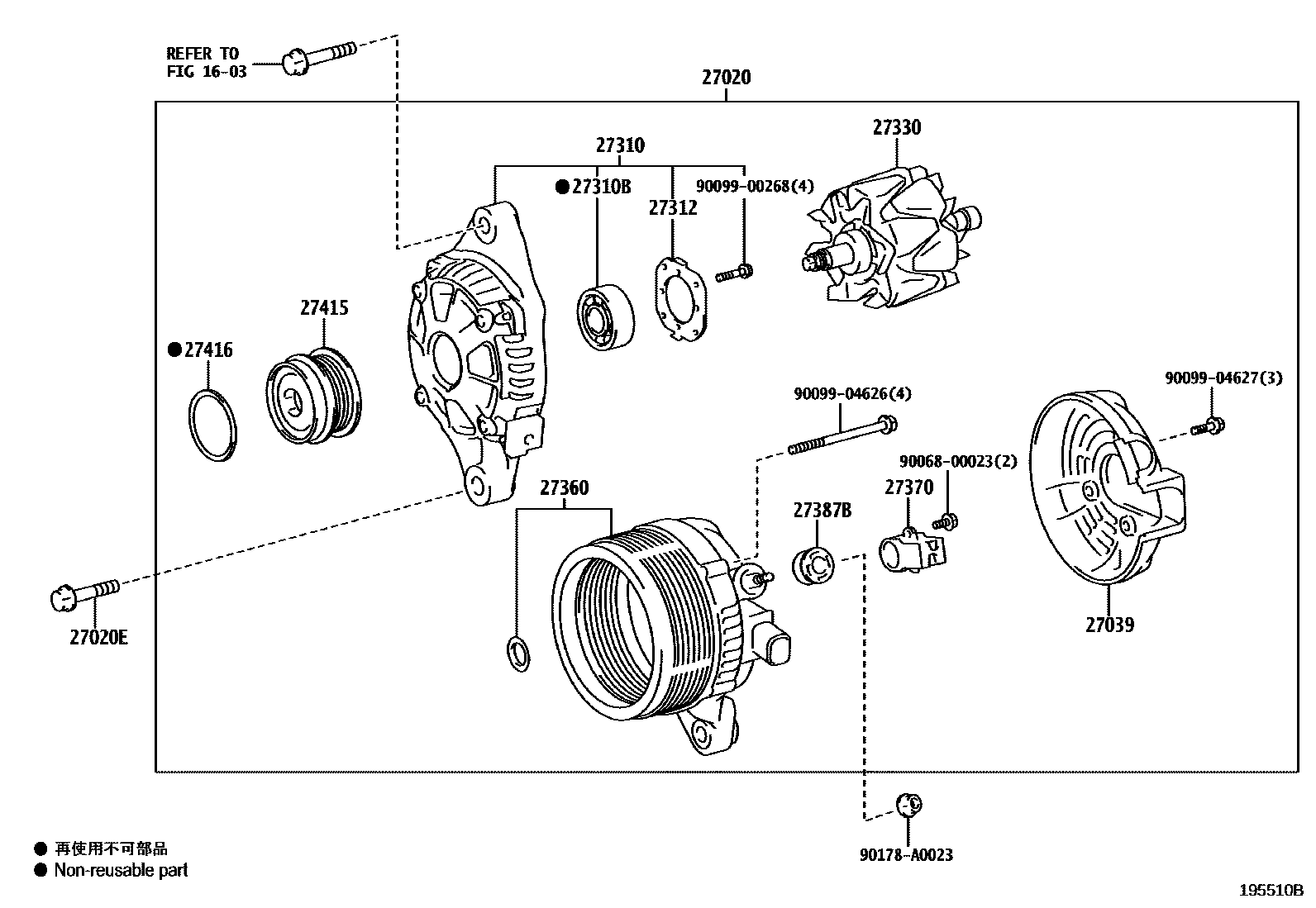

Toyota COROLLA Alternator EPC diagram — 195510B
Alternator — 195510B (201903 – 999999)

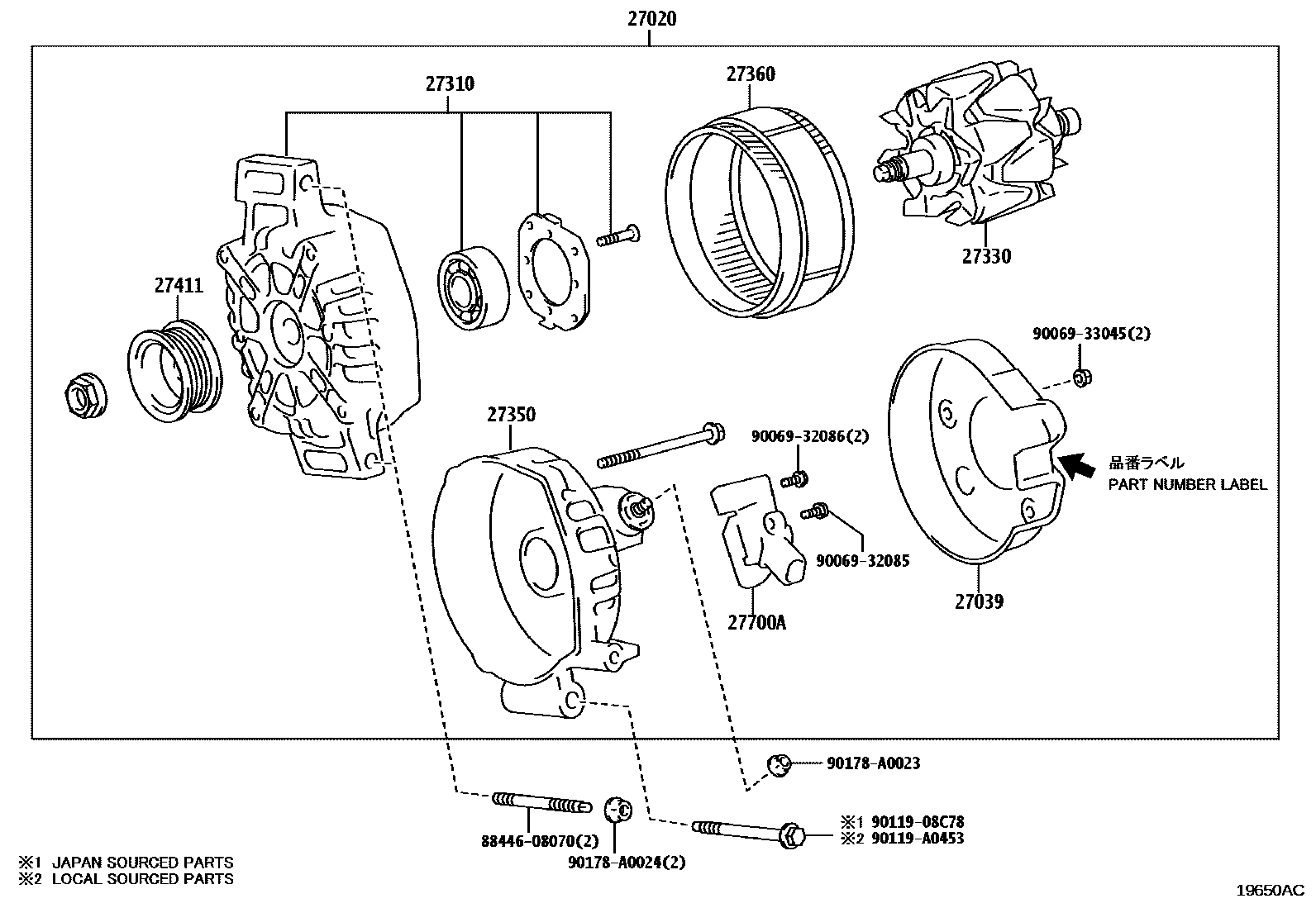

Toyota COROLLA Alternator EPC diagram — 19650AC
Alternator — 19650AC (202304 – 202410)
Toyota COROLLA Alternator EPC diagram — 19659ZA
Alternator — 19659ZA (202410 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0T480 · 27060-F2010 · 27060-F2230
27020EBolts (for generator)90105-10307 · 90105-A0267
27039Alternator Rear End Cover27039-0C170 · 27039-F2010 · 27039-F2230
27310Alternator Drive End Frame Assembly27310-0T440 · 27310-F0080 · 27310-F2230
27310BBearing (for Alternator Drive End Frame)90068-10033
27312Retainer Plate27312-72100
27330Alternator Rotor Assembly27330-0C170 · 27330-F2230
27350Rectifier end frame assembly27350-F2230
27360Alternator Stator Coil Assembly27360-0T440 · 27360-F2230
27370Alternator Brush Holder Assembly27370-0P020
27387BGenerator terminal insulation pad27387-20130
27411Alternator Pulley27411-F2230
27415PULLEY, ALTERNATOR W/CLUTCH27415-0T060 · 27415-F0040
27416Generator pulley cover27416-0W050
27700AGenerator voltage regulator assembly27700-F2010
