Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 2 images and 9 PNC and OE references.

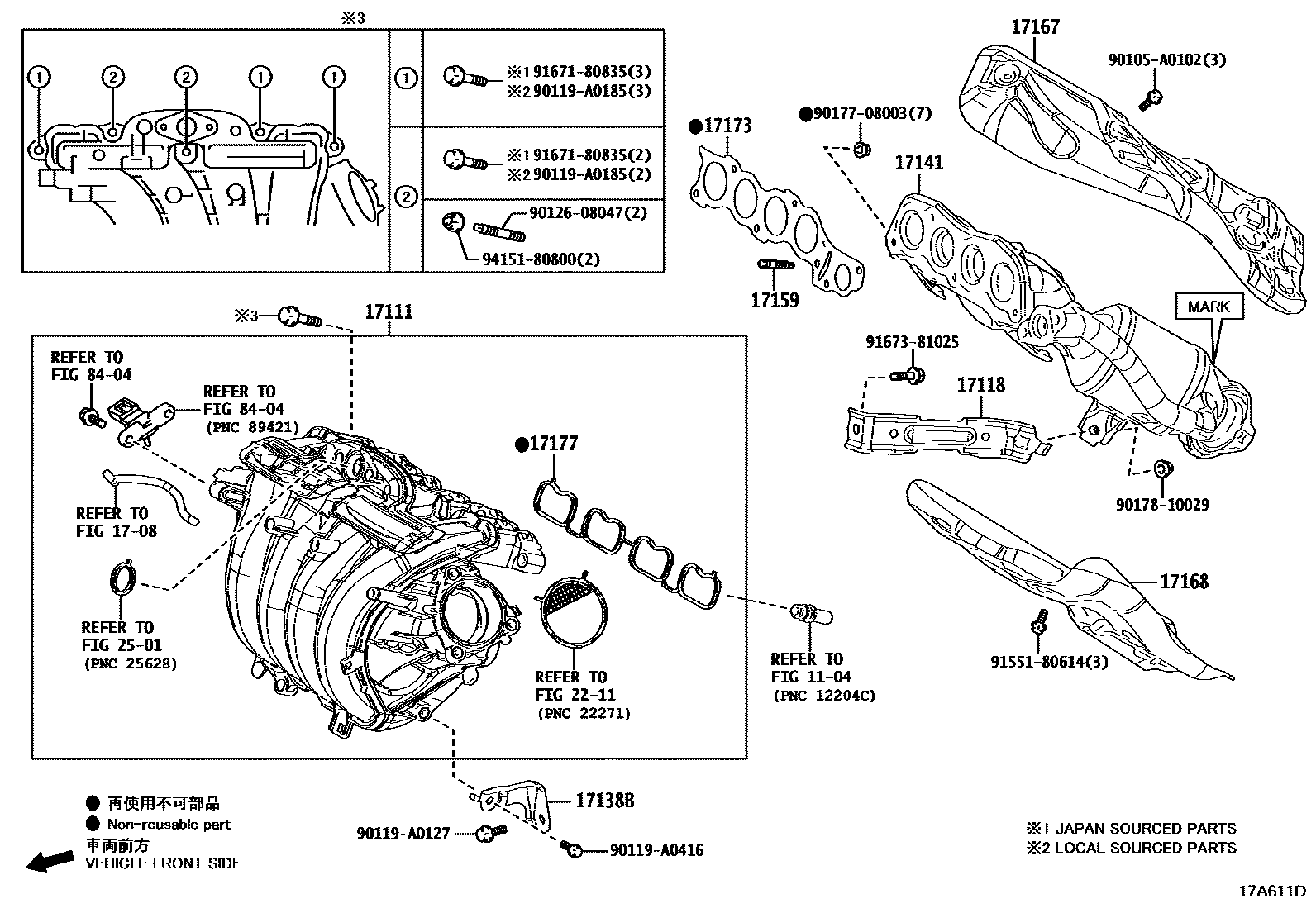

Toyota COROLLA Manifold EPC diagram — 17A611D
Manifold — 17A611D (201903 – 999999)

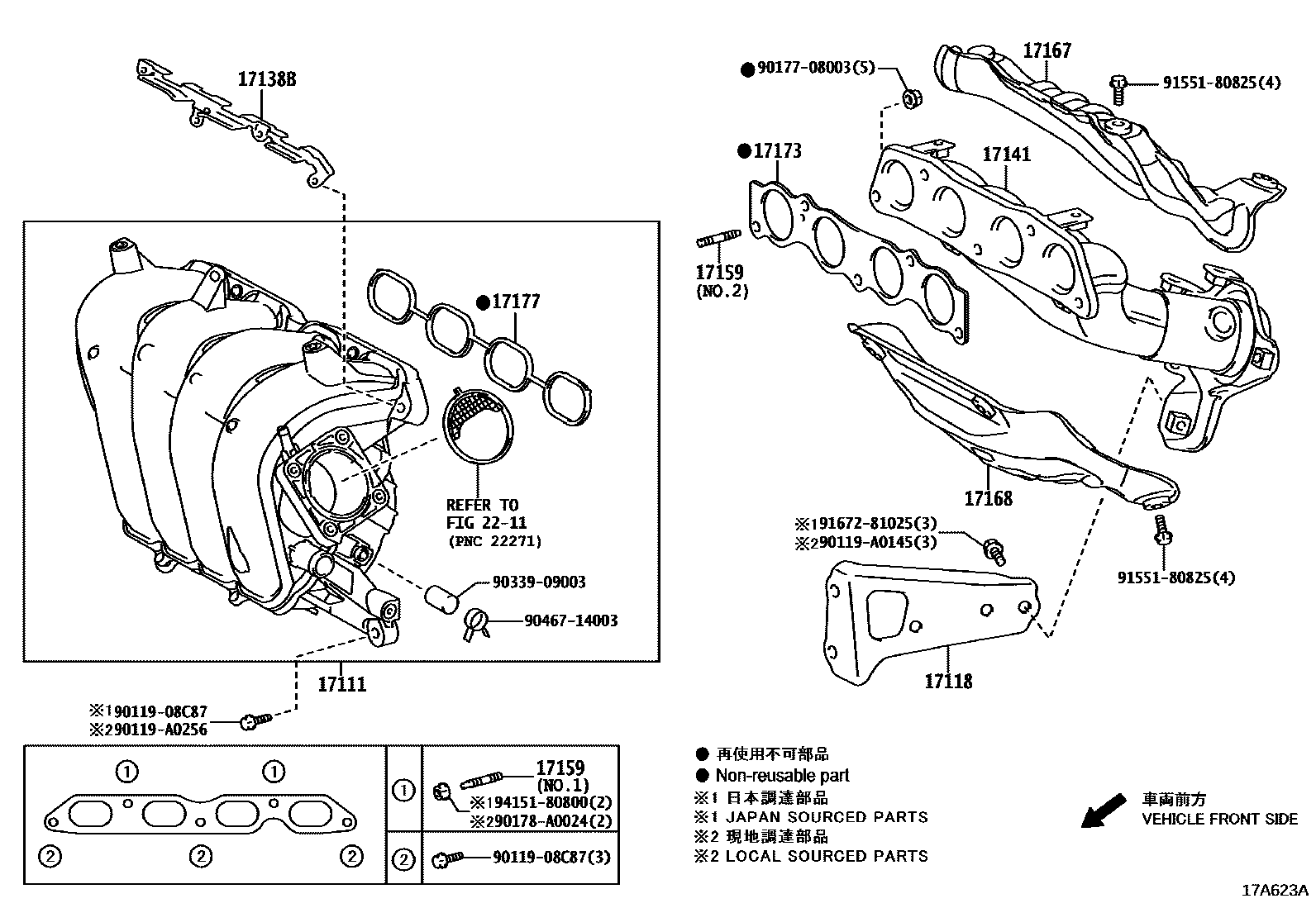

Toyota COROLLA Manifold EPC diagram — 17A623A
Manifold — 17A623A (201903 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17120-0T080 · 17120-37031 · 17120-F2010
17118Manifold stays17118-0T060 · 17118-24010 · 17118-37010
17138BIntake manifold stay17138-0T011 · 17138-37011 · 17138-F2010
17141exhaust manifold17141-0T200 · 17141-24060 · 17141-24120 · 17141-37230 · 17141-F2010 · 17141-F2200
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052 · 90126-A0006 · 90126-A0019
17167Exhaust manifold No. 1 heat shield17167-0T060 · 17167-24030 · 17167-37110 · 17167-F2050
17168Exhaust manifold No.2 insulation pad17168-0T130 · 17168-24030 · 17168-37130 · 17168-F2050
17173Gasket (exhaust manifold to cylinder head)17173-0T030 · 17173-37010 · 17173-F2010
17177No. 1 gasket (intake manifold to cylinder head)17171-24020 · 17177-0T020 · 17177-37030
