Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 2 images and 9 PNC and OE references.

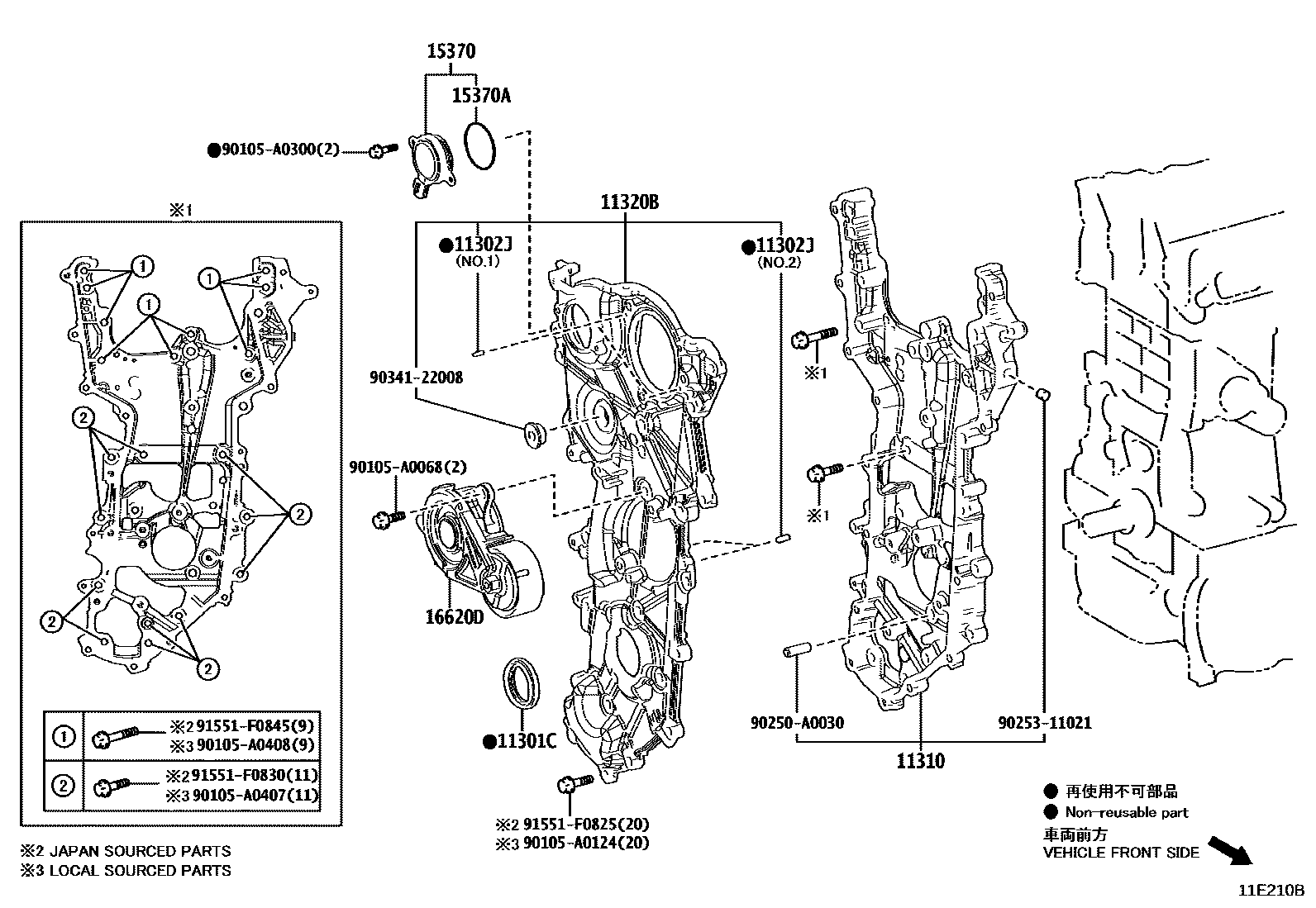

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E210B
Timing Gear Cover & Rear End Plate — 11E210B (201903 – 999999)

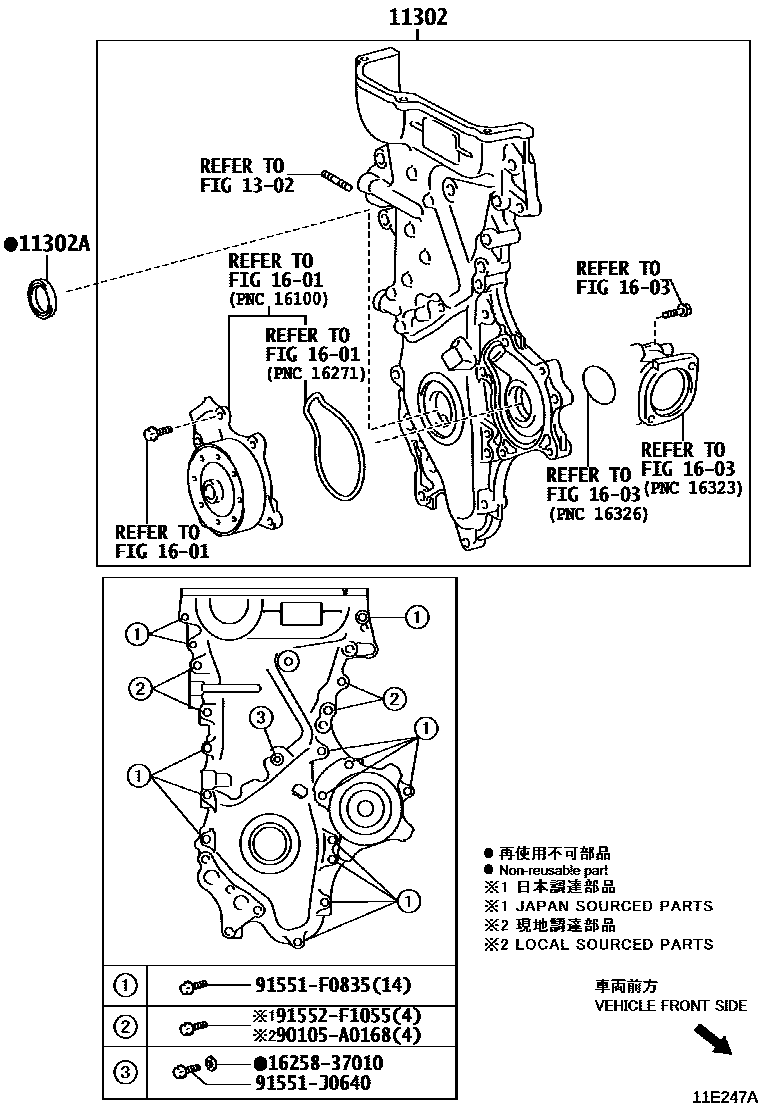

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E247A
Timing Gear Cover & Rear End Plate — 11E247A (201903 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044 · 90311-A0033
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0T180 · 11310-37100
11302AOil seal (for timing chain or timing belt cover)90311-38096 · 90311-A0018
11302JDirect sales (for timing chain cover)90250-A0028 · 90250-A0029
11310Timing chain cover assembly11310-F2010
11320BNo. 2 timing chain cover assembly11320-F2010
15370Camshaft timing oil control solenoid valve assembly15370-25020 · 15370-F0020
15370AO-ring (for camshaft timing oil control solenoid valve)90301-44006 · 90301-T0079
16620DPoly V-belt tensioner assembly16620-F2010 · 16620-F2060
