Toyota COROLLA 暖风和空调系统 - 控制器和风管 — Figure 8715

Toyota COROLLA EPC diagram 8715, 暖风和空调系统 - 控制器和风管, with 3 images and 12 PNC and OE references.

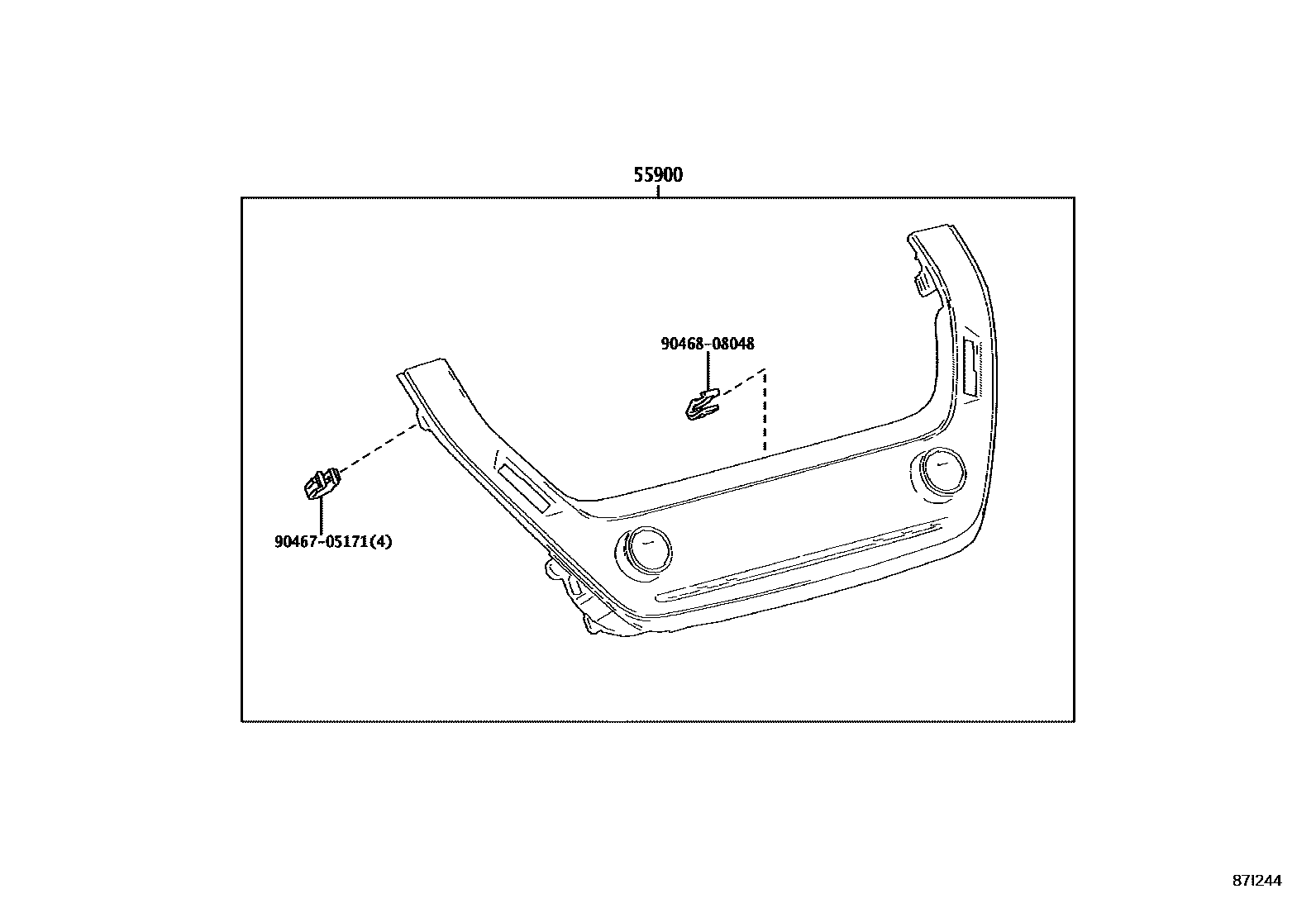

Toyota COROLLA 暖风和空调系统 - 控制器和风管 EPC diagram — 87I244
暖风和空调系统 - 控制器和风管 — 87I244 (201909 – 999999)

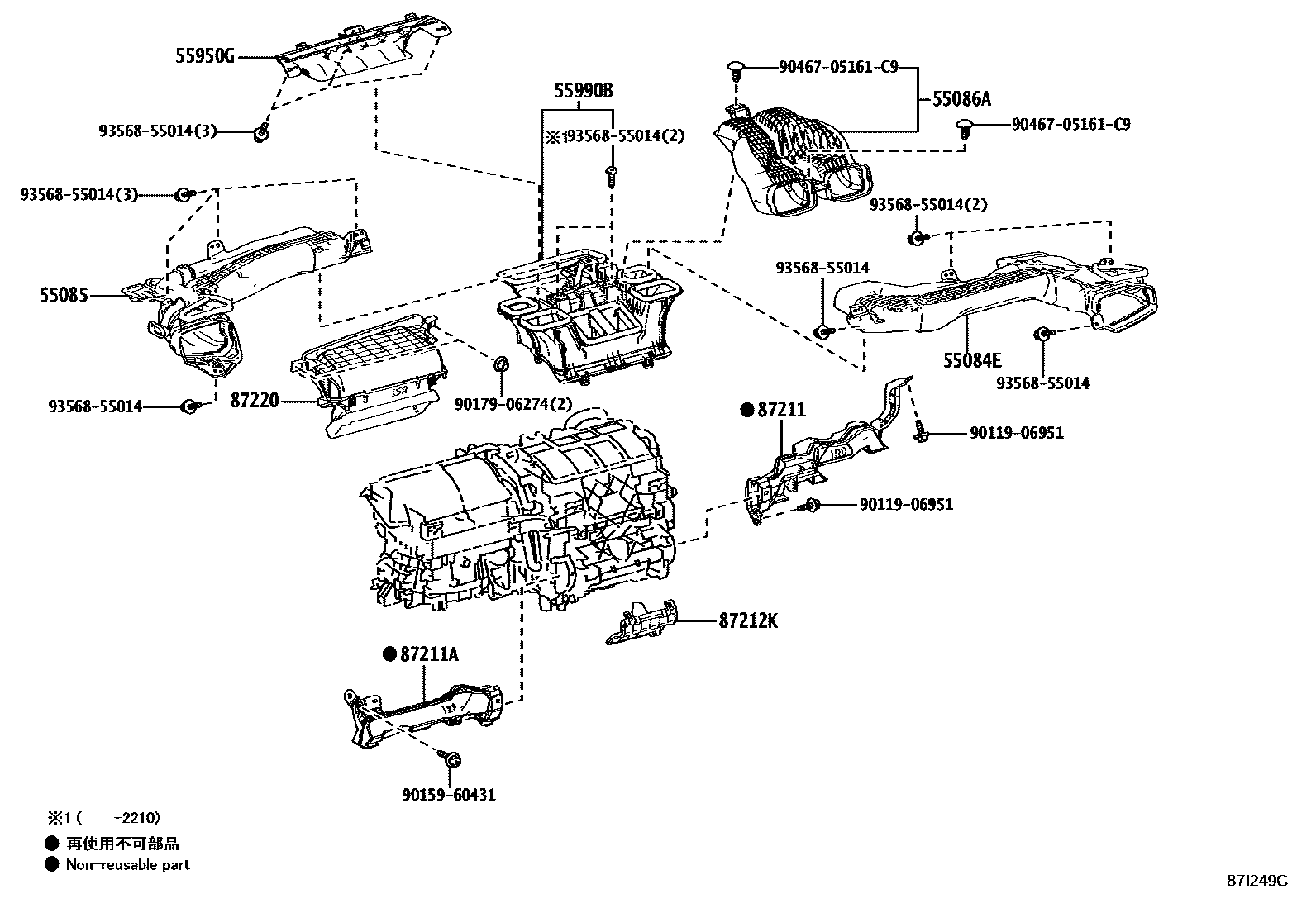

Toyota COROLLA 暖风和空调系统 - 控制器和风管 EPC diagram — 87I249C
暖风和空调系统 - 控制器和风管 — 87I249C (201909 – 999999)
Toyota COROLLA 暖风和空调系统 - 控制器和风管 EPC diagram — 87I287A
暖风和空调系统 - 控制器和风管 — 87I287A (201909 – 999999)

PNC and OE references

PNCPart nameOE numbers
55084EHeater to air regulator No. 1 air duct sub-assembly55084-12260
55085Heater to air regulator No. 2 air duct sub-assembly55085-12210
55086AHeater to central air register air duct sub-assembly55086-12300
55950GDefroster nozzle assembly55950-12340
55990BLower defroster nozzle assembly55990-12110
87211No. 1 air duct87211-12470
87211ADuct No. 287211-12530
87212KNo. 6 rear air duct87114-10100
87220Air duct assembly87220-12120 · 87220-12121
88625QCooler thermistor (interior temperature sensor)88625-47021
88790BThermistor assembly88790-28100
88897Paspirator88505-47060
