Toyota COROLLA HEV 逆变器 — Figure 8431

Toyota COROLLA EPC diagram 8431, HEV 逆变器, with 2 images and 8 PNC and OE references.

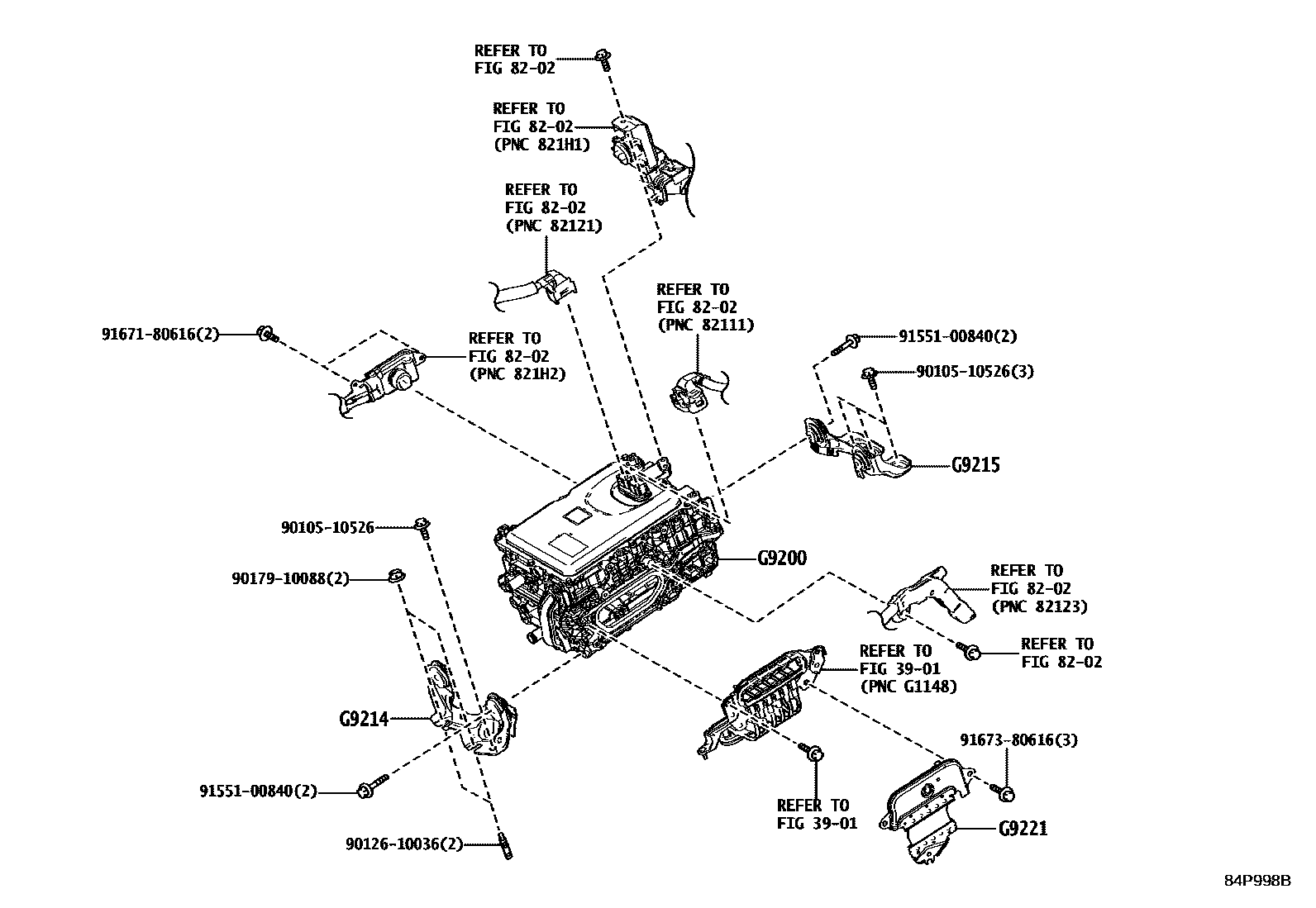

Toyota COROLLA HEV 逆变器 EPC diagram — 84P998B
HEV 逆变器 — 84P998B (202210 – 999999)

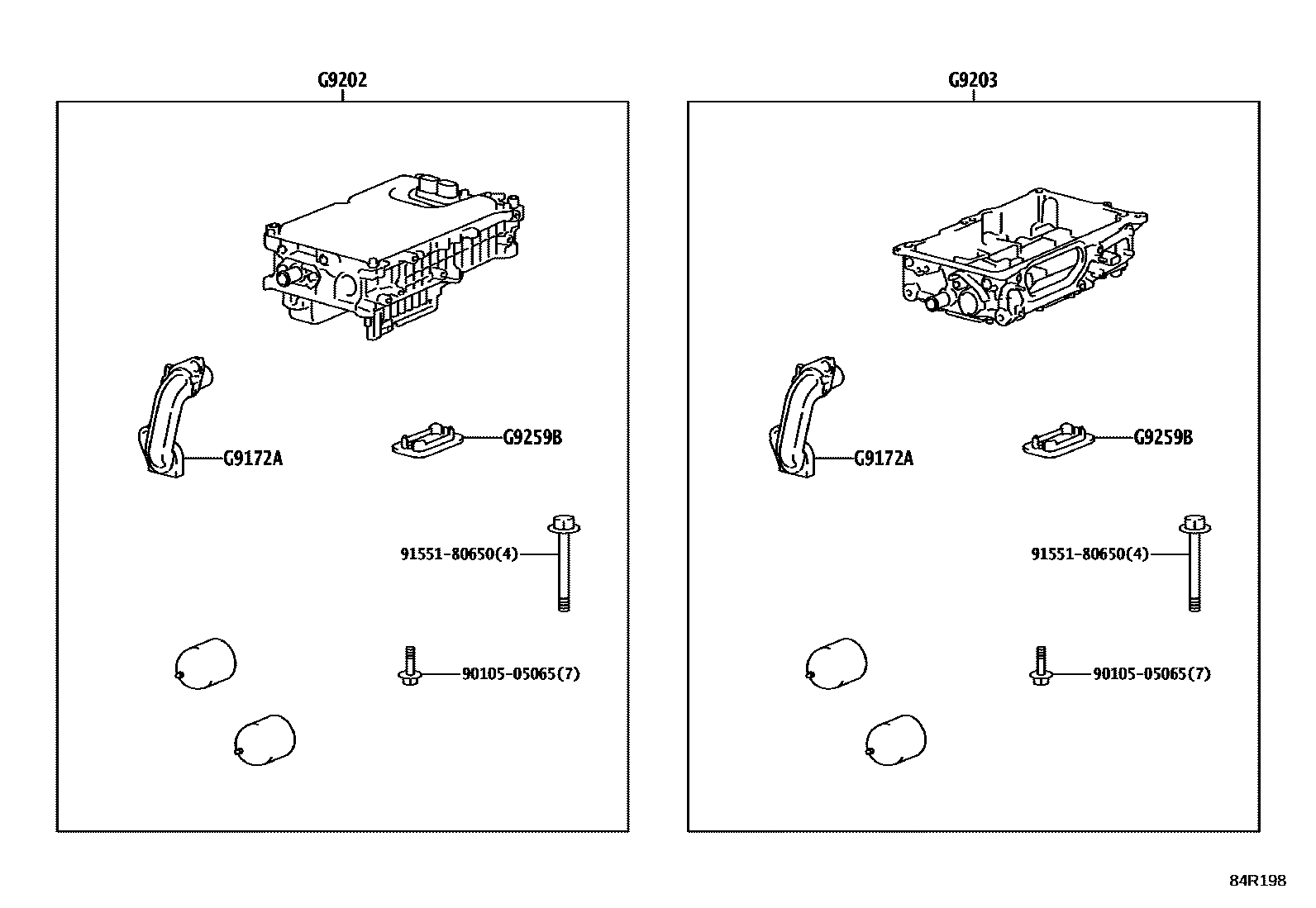

Toyota COROLLA HEV 逆变器 EPC diagram — 84R198
HEV 逆变器 — 84R198 (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
G9172ACOLLIER, CONDUIT REFROIDISSEMENT INVERSEURG9172-28010
G9200Inverter assembly with converterG92A0-16030 · G92A0-47220
G9202SOUS-ENS BOITIER, ONDULEURG9202-47080
G9203SOUS-ENS BOITIER, CONVERTISSEURG9203-47100
G9214No. 1 inverter bracketG9214-28090
G9215No. 2 inverter bracketG9215-28050
G9221Inverter coverG9022-28030
G9259BInverter drain plugG9259-28010
