Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 2 images and 24 PNC and OE references.

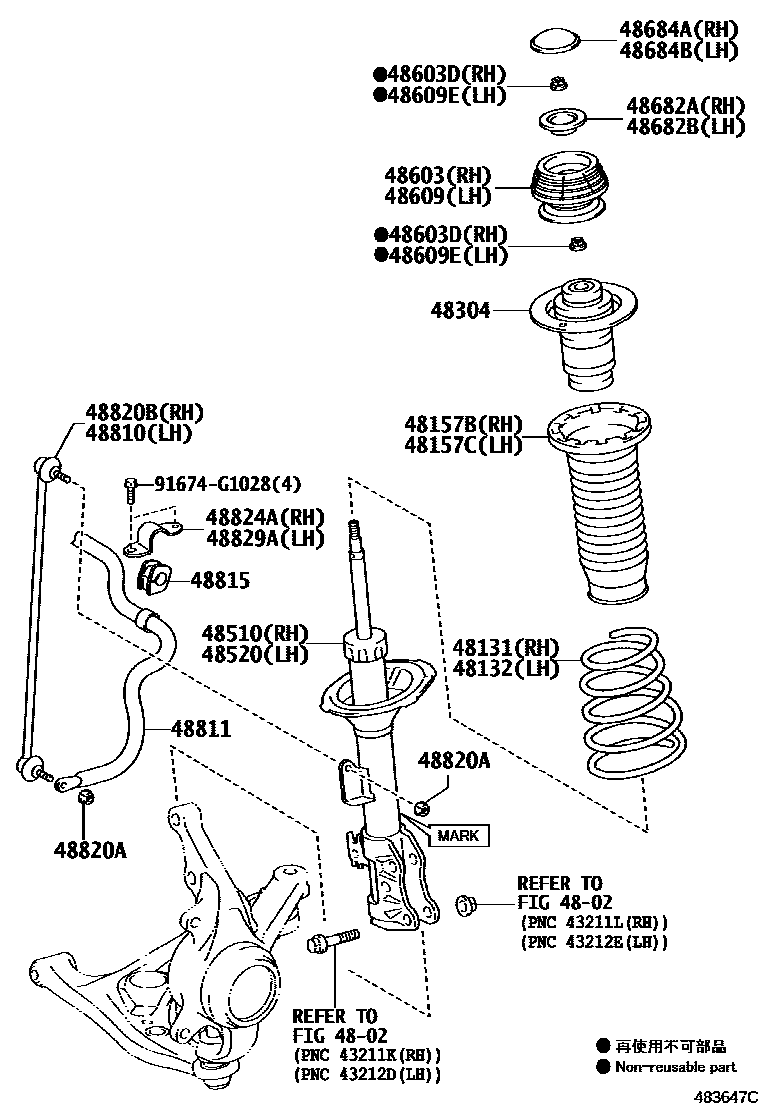

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 483647C
Front Spring & Shock Absorber — 483647C (201204 – 201503)

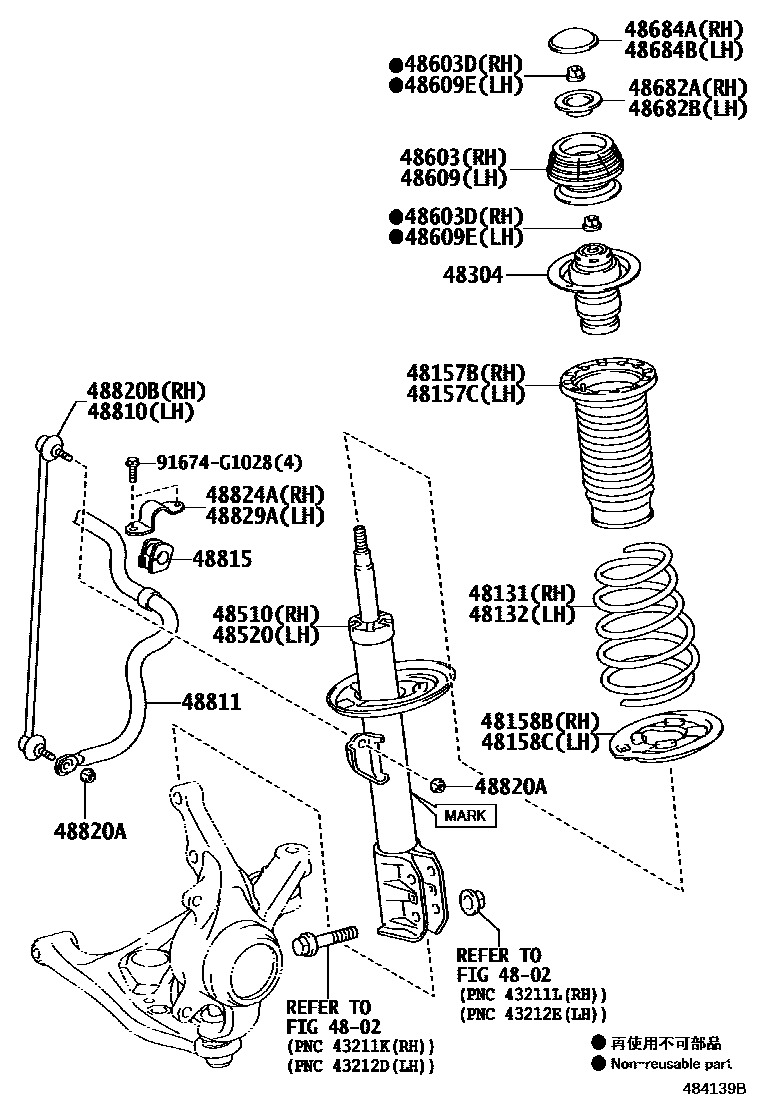

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 484139B
Front Spring & Shock Absorber — 484139B (201503 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-12E60 · 48131-12E61 · 48131-12E62 · 48131-12J70 · 48131-52A50 · 48131-52A51 · 48131-52A52 · 48131-52K11
48132Left front coil spring48131-12E60 · 48131-12E61 · 48131-12E62 · 48131-12J70 · 48131-52A50 · 48131-52A51 · 48131-52A52 · 48131-52K11
48157BFront coil spring upper right vibration isolation pad48157-52030 · 48157-52040 · 48157-52050
48157CFront coil spring upper left vibration isolation pad48157-52030 · 48157-52040 · 48157-52050
48158BFront coil spring lower right vibration isolation pad48158-52010 · 48158-52020
48158CFront coil spring lower left vibration isolation pad48158-52010 · 48158-52020
48304No. 1 front spring buffer block sub-assembly48304-52050 · 48304-52051 · 48304-52111
48510Right front shock absorber assembly48510-12E70 · 48510-12E92 · 48510-12G30 · 48510-12G31 · 48510-12K20 · 48510-13110 · 48510-13150 · 48510-13170 · 48510-13171 · 48510-13180 · 48510-13181 · 48510-13220 · 48510-13340
48520Left front shock absorber assembly48520-12E70 · 48520-12E92 · 48520-12G30 · 48520-12G31 · 48520-12K20 · 48520-13110 · 48520-13150 · 48520-13170 · 48520-13171 · 48520-13180 · 48520-13181 · 48520-13220 · 48520-13340
48603Right front suspension bearing sub-assembly48609-52100
48603DNut (for front mount to right front shock absorber)90179-12145
48609Left front suspension bearing sub-assembly48609-52100
48609ENut (for front mount to left front shock absorber)90179-12145
48682ANo. 2 right front suspension support48682-52040
48682BNo. 2 left front suspension support48682-52040
48684ARight front suspension support dust cover48684-52020
48684BLeft front suspension support dust cover48684-52020
48810Left front stabilizer bar link assembly48820-52030
48811front stabilizer bar48811-12A80 · 48811-12A81 · 48811-52160
48815Front stabilizer bar bushing No. 148815-52080
48820ANut (for front stabilizer bar link)90179-12151
48820BRight front stabilizer bar link assembly48820-52030
48824ARight front stabilizer bar bracket No. 148824-52060
48829ALeft front stabilizer bar bracket No. 148824-52060
