Toyota COROLLA 废气再循环系统 — Figure 2501

Toyota COROLLA EPC diagram 2501, 废气再循环系统, with 2 images and 9 PNC and OE references.

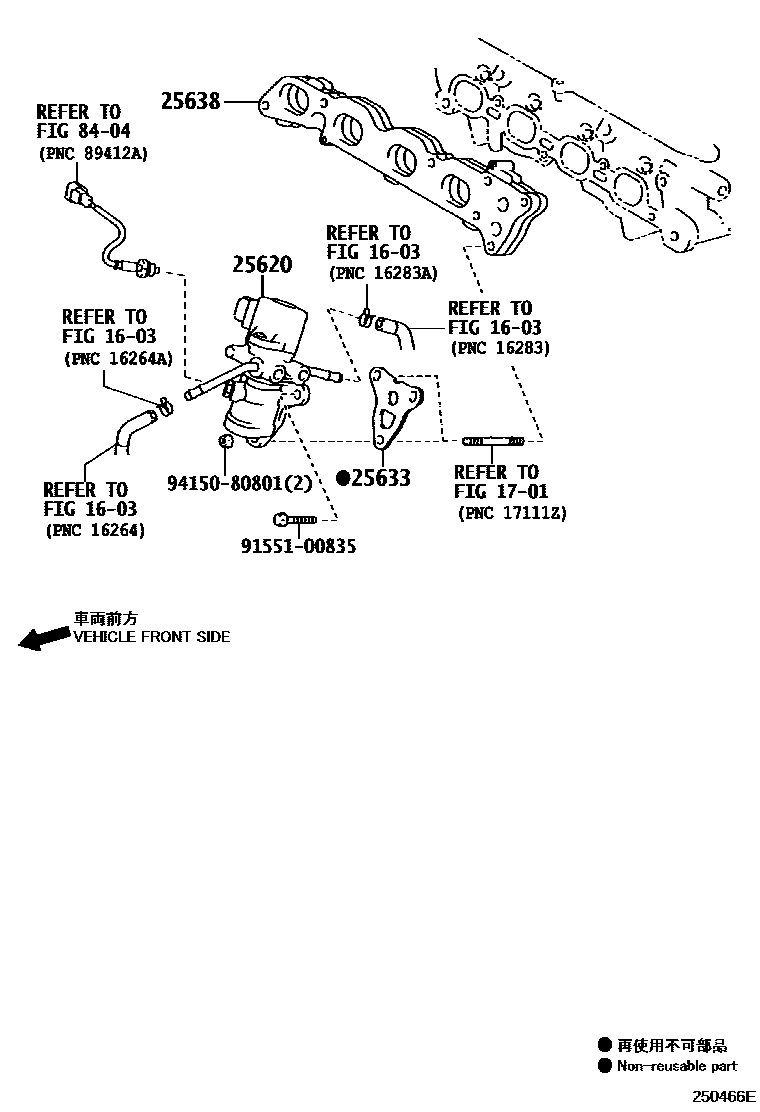

Toyota COROLLA 废气再循环系统 EPC diagram — 250466E
废气再循环系统 — 250466E (201204 – 999999)

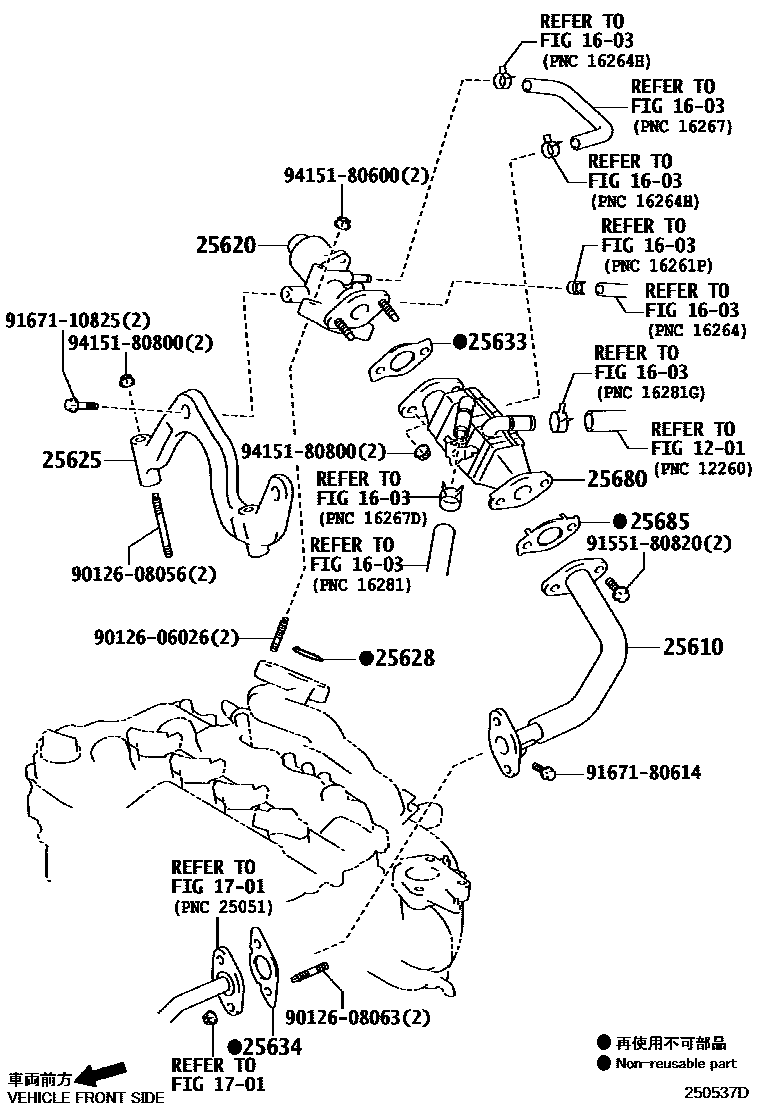

Toyota COROLLA 废气再循环系统 EPC diagram — 250537D
废气再循环系统 — 250537D (201503 – 999999)

PNC and OE references

PNCPart nameOE numbers
25610EGR tube assembly25610-47010
25620EGR valve assembly25620-21010 · 25620-21030 · 25620-47030 · 25620-47060
25625EGR valve bracket25625-47010
25628EGR air intake gasket25628-25010 · 25628-36010
25633EGR valve gasket25633-21020 · 25633-47020
25634EGR tube gasket25685-37010
25638EGR discharge chamber25638-21020
25680EGR cooler assembly25680-47011 · 25680-47012
25685No. 1 EGR Cooler Gasket25685-47010
