Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 3 images and 15 PNC and OE references.

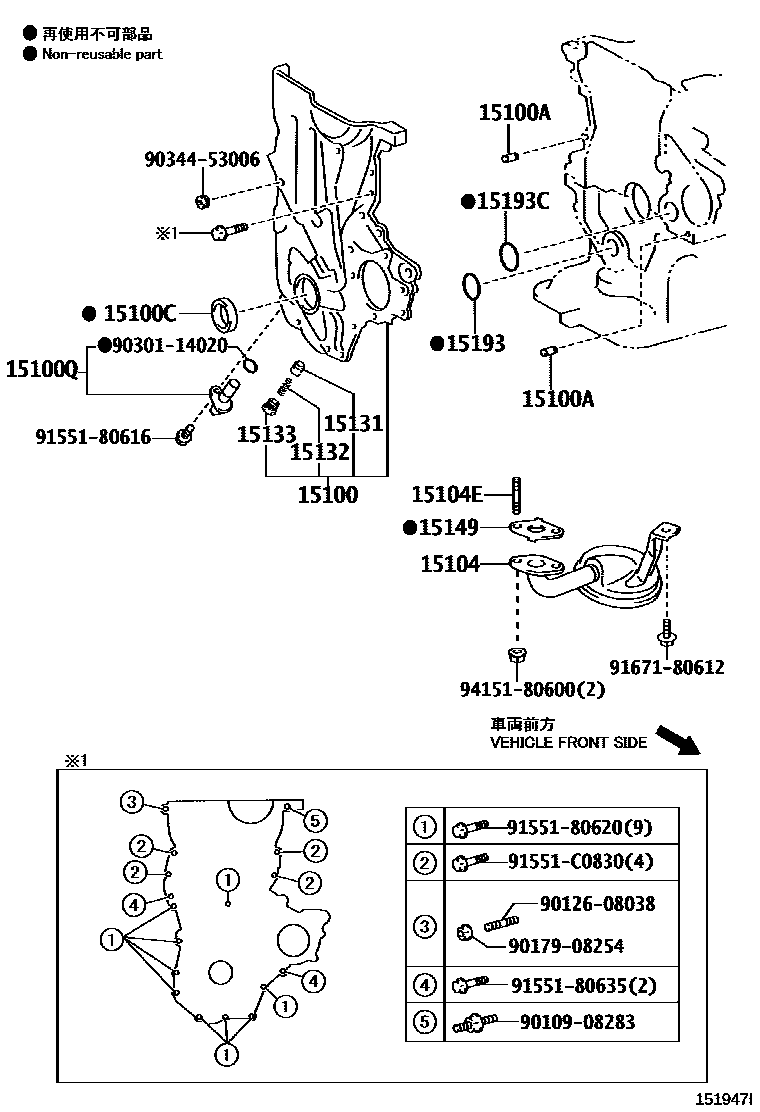

Toyota COROLLA Engine Oil Pump EPC diagram — 151947I
Engine Oil Pump — 151947I (201204 – 999999)

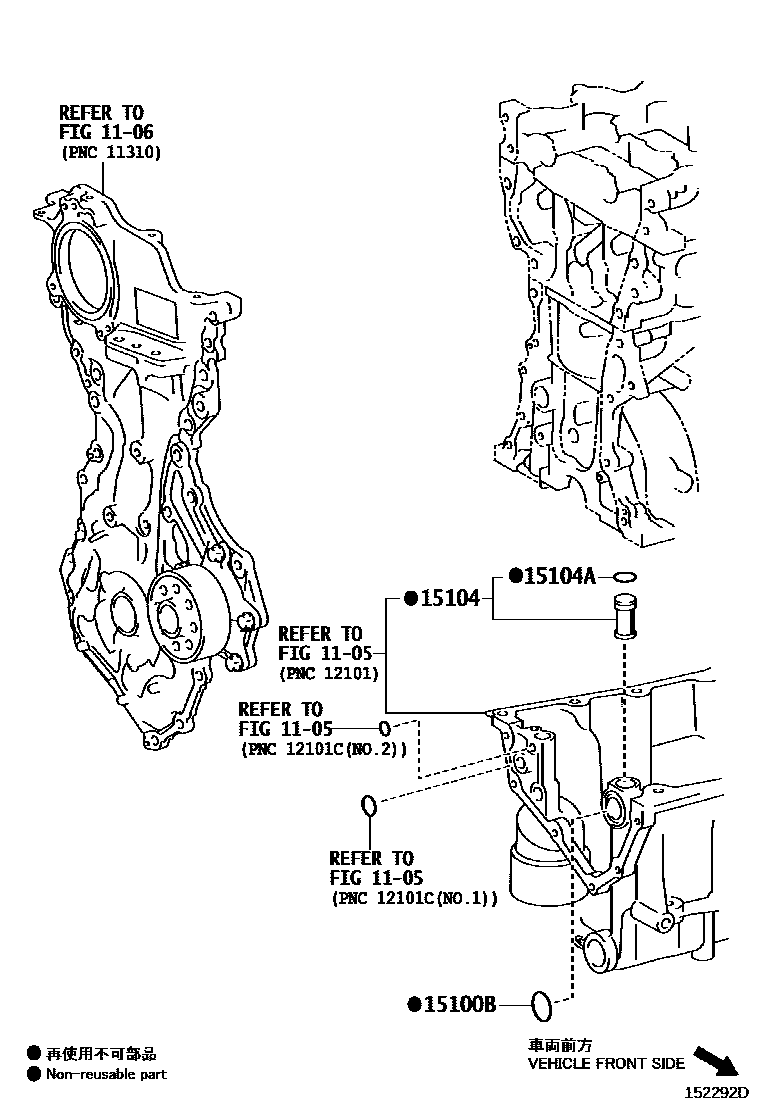

Toyota COROLLA Engine Oil Pump EPC diagram — 152292D
Engine Oil Pump — 152292D (201503 – 999999)

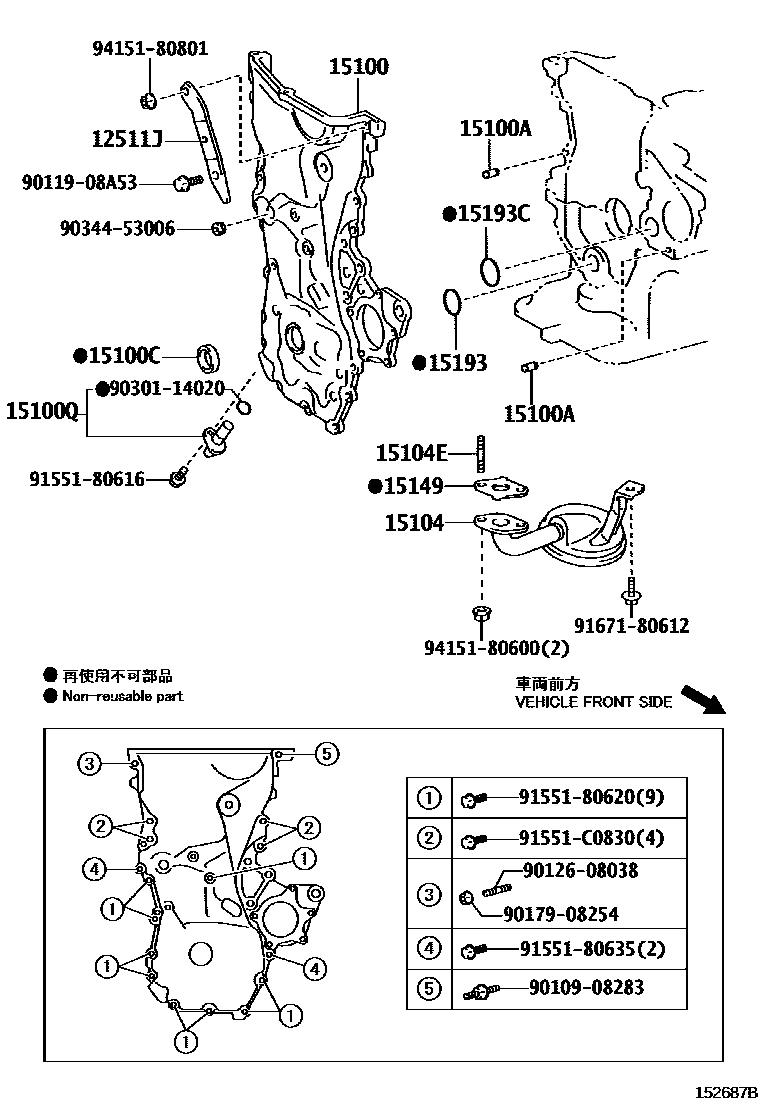

Toyota COROLLA Engine Oil Pump EPC diagram — 152687B
Engine Oil Pump — 152687B (201206 – 999999)

PNC and OE references

PNCPart nameOE numbers
12511JGenerator bracket12511-21010
15100Oil pump assembly15100-21062 · 15100-21080
15100ARing pin (for oil pump assembly)90253-08003
15100BO-ring (for oil pump)90301-27014
15100CSeals (for oil pump)90311-25032 · 90311-25033
15100Qcrankshaft position sensor90919-05081 · 90919-05087
15104Oil filter sub-assembly15104-21022 · 15104-47060
15104AO-ring (for oil filter)96723-19018
15104EStud bolts (for oil filter)90126-06021
15131Oil pump pressure reducing valve15131-21020
15132Oil pump pressure reducing valve spring15132-21060
15133PLUG, OIL PUMP RELIEF VALVE15133-21030
15149Oil filter flange gasket16258-21030
15193oil pump gasket12151-21010
15193CNo. 2 oil pump gasket11497-21010
