Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 4 images and 11 PNC and OE references.

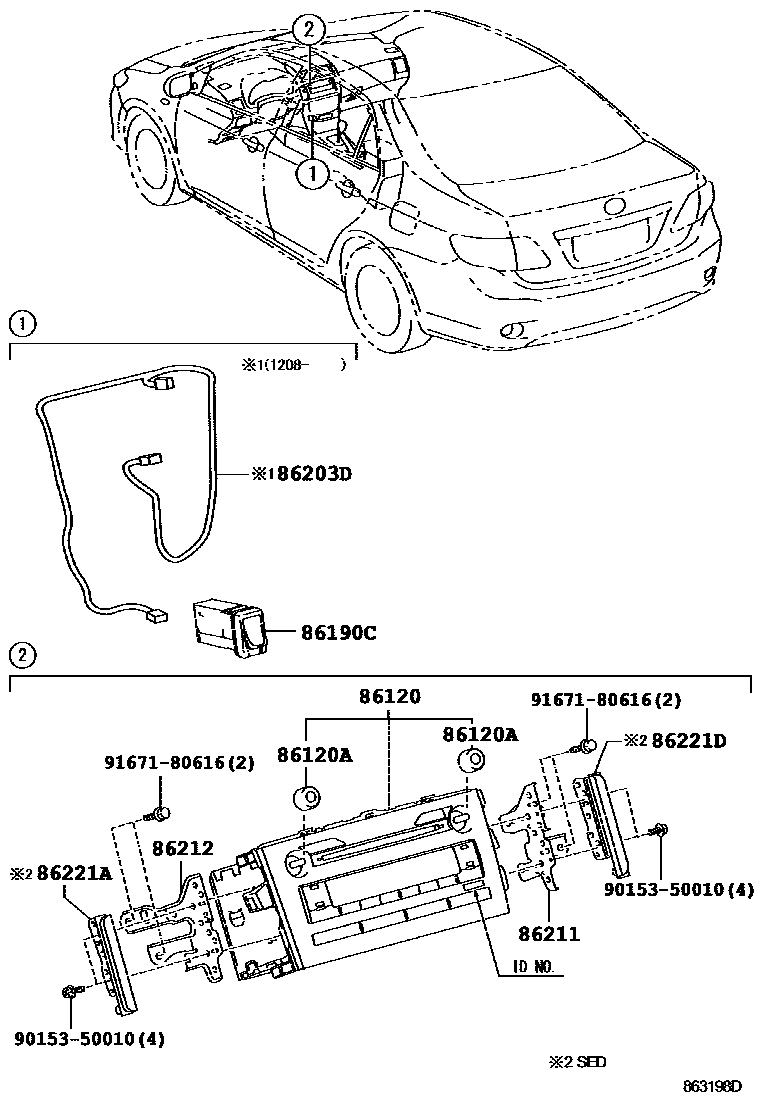

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 863198D
收音机、放大器和冷凝器 — 863198D (200704 – 999999)

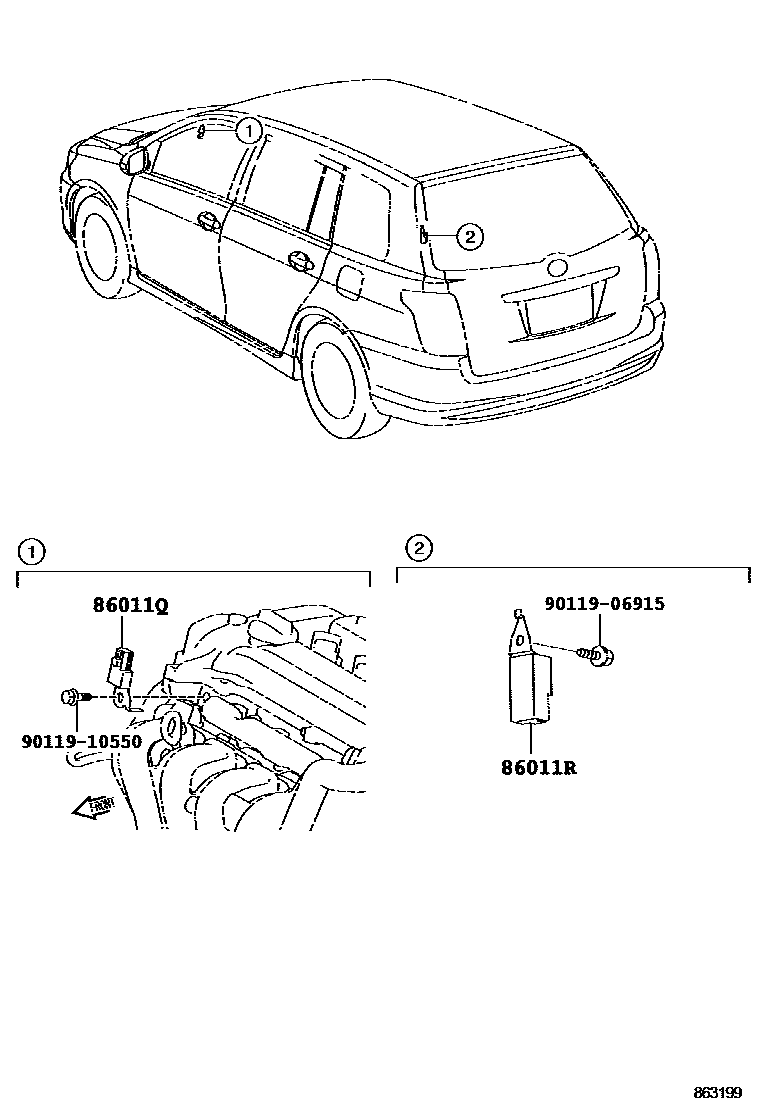

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 863199
收音机、放大器和冷凝器 — 863199 (200704 – 999999)

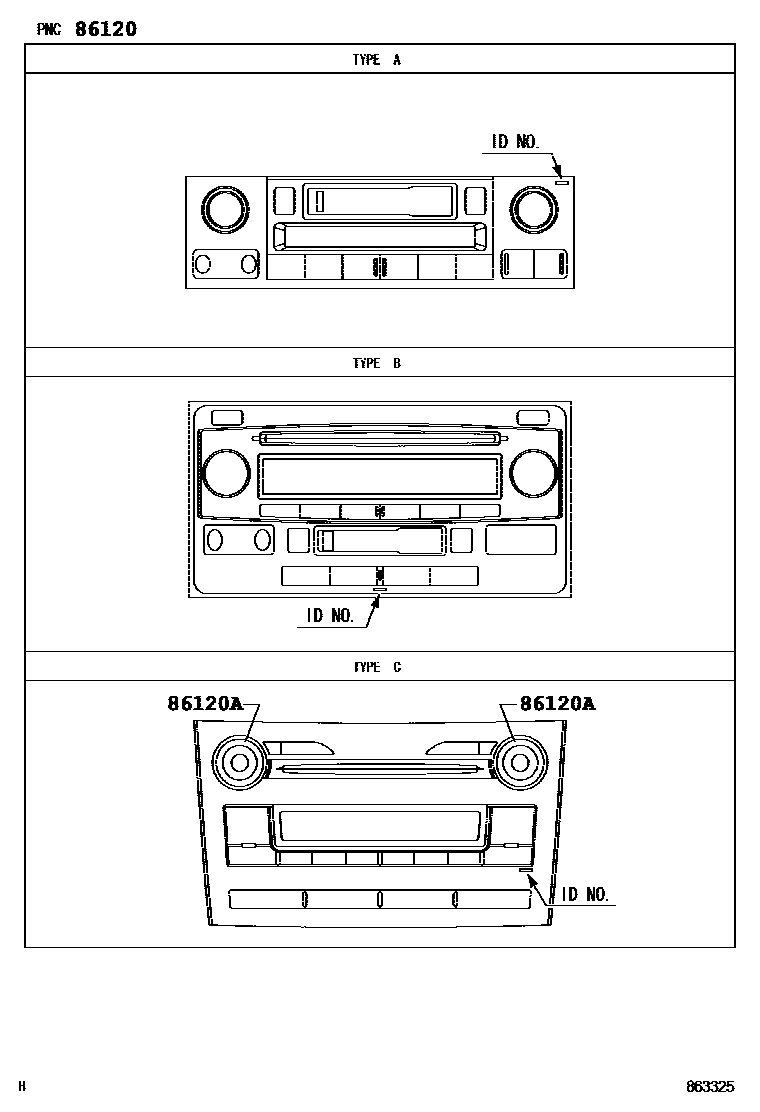

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 863325
收音机、放大器和冷凝器 — 863325 (200704 – 999999)

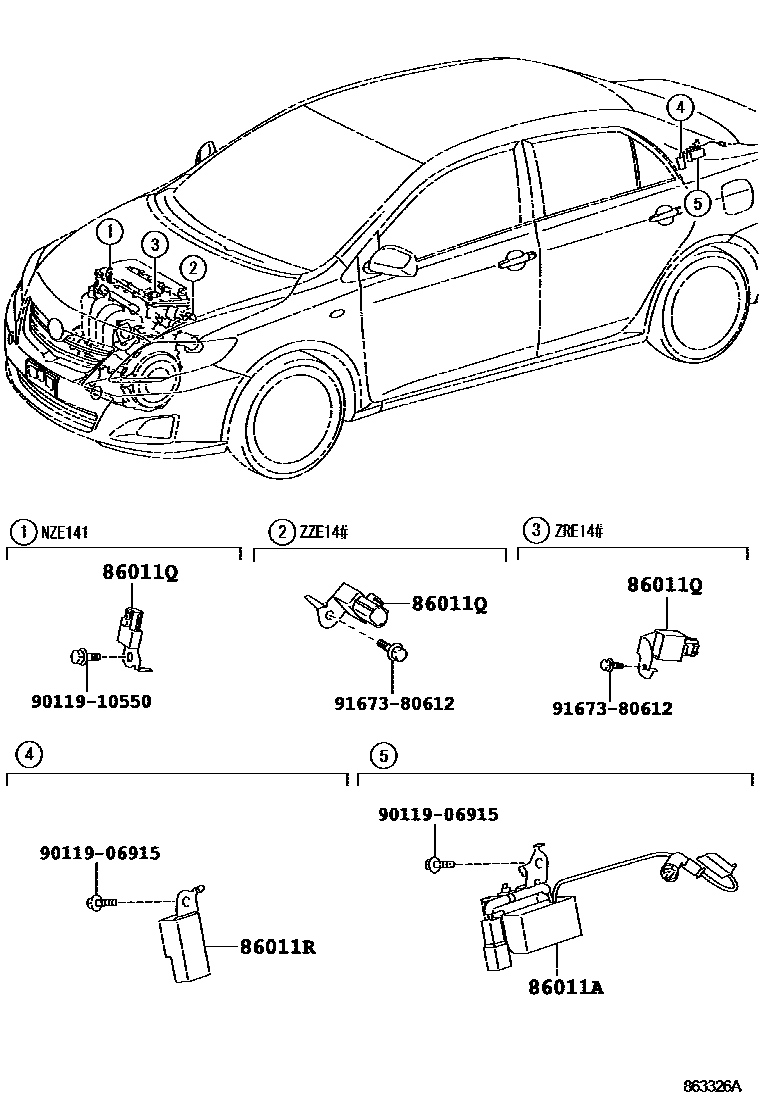

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 863326A
收音机、放大器和冷凝器 — 863326A (200708 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04199
86011Qradio settings phase modulator90980-04141 · 90980-04154 · 90980-04194
86011Rradio settings phase modulator90980-04148 · 90980-04179
86120Radio assembly86120-12B60 · 86120-12B61 · 86120-12B62 · 86120-12B70 · 86120-12B71 · 86120-12B72 · 86120-12C10 · 86120-12E40 · 86120-12E50 · 86120-12E70 · 86120-52560 · 86120-52710
86120ARadio switch knob90010-24123 · 90010-24124
86190CStereo socket connector assembly No. 186190-52040 · 86190-53040
86203DStereo Part 1 Wire Harness86203-12421
86211No. 1 radio bracket86211-12400 · 86211-12450
86212No. 2 radio bracket86212-12380 · 86212-12440
86221Aradio panel86221-52050
86221Dradio panel86221-52060
