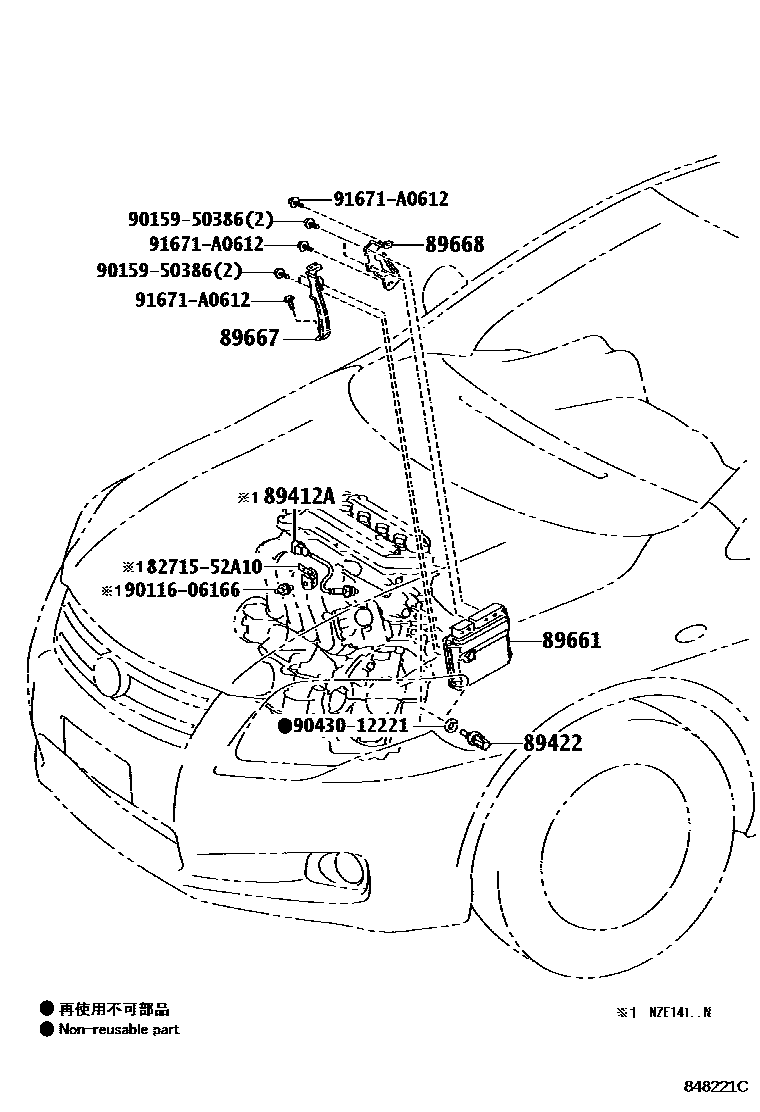

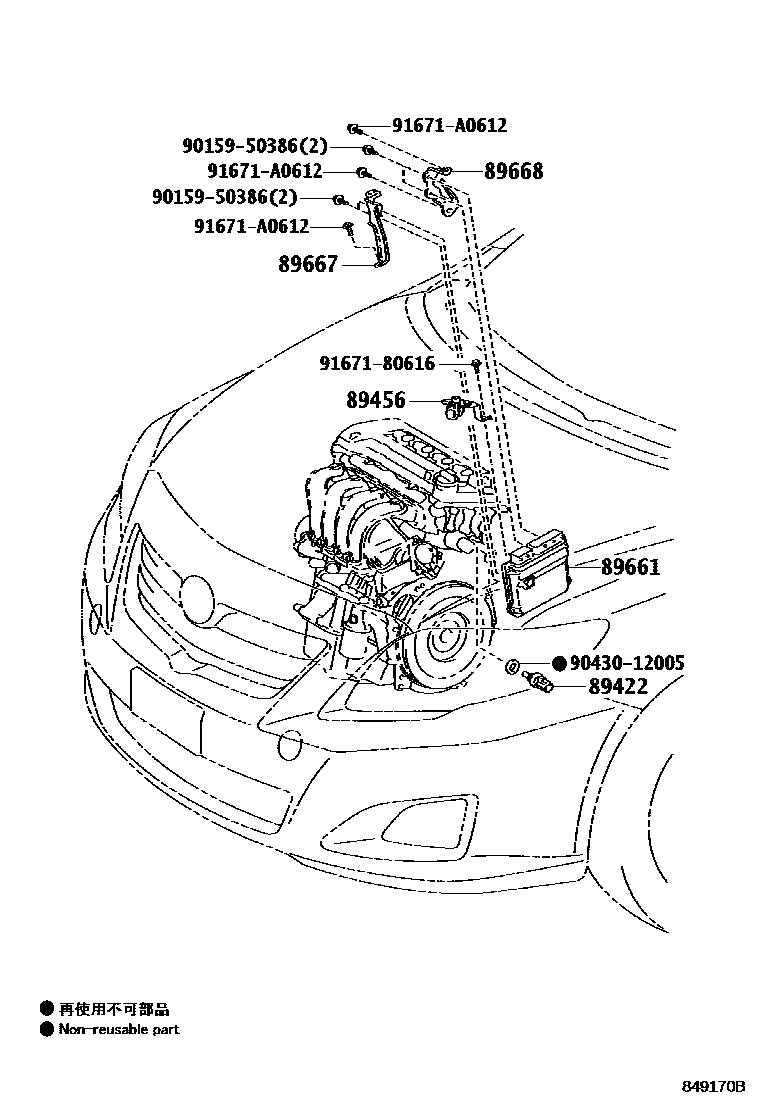

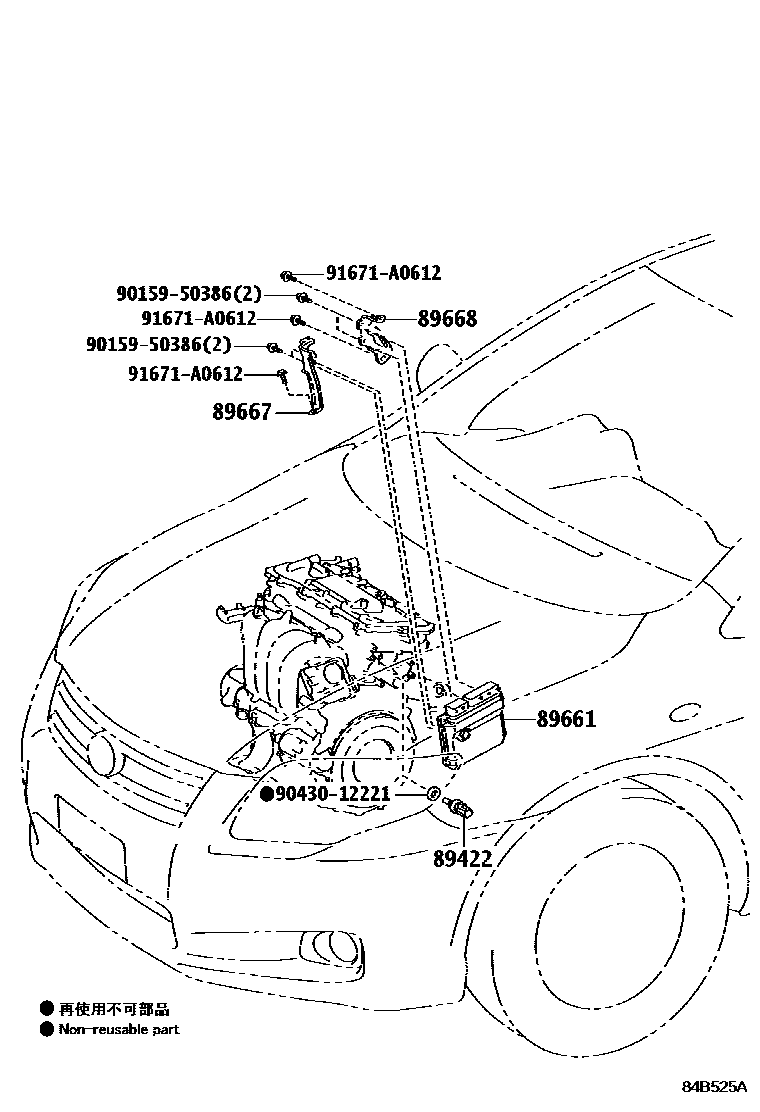

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 3 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89412A | E.G.R exhaust gas temperature sensor | 89412-35020 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 · 89422-35010 |
| 89456 | variable resistor | 89450-12050 |
| 89661 | Engine control ECU | 89661-12D60 · 89661-12E30 · 89661-12E31 · 89661-12E40 · 89661-12E41 · 89661-12E42 · 89661-12E51 · 89661-12E61 · 89661-12E71 · 89661-12E81 · 89661-12E91 · 89661-12E92 · 89661-12F01 · 89661-12F02 · 89661-12F80 · 89661-12F81 · 89661-12G01 · 89661-12G11 · 89661-12G21 · 89661-12G31 · 89661-12N30 · 89661-12N31 · 89661-12N40 · 89661-12N41 · 89661-12N50 · 89661-12N51 · 89661-12N70 · 89661-12N71 · 89661-12N80 · 89661-12N81 · 89661-12N90 · 89661-12N91 · 89661-12P00 · 89661-12P01 · 89661-12P10 · 89661-12P11 · 89661-12P20 · 89661-12P21 · 89661-12P22 · 89661-12P30 |
| 89667 | Engine control ECU bracket | 89667-12250 · 89667-12260 |
| 89668 | No. 2 engine control ECU bracket | 89668-12170 |
