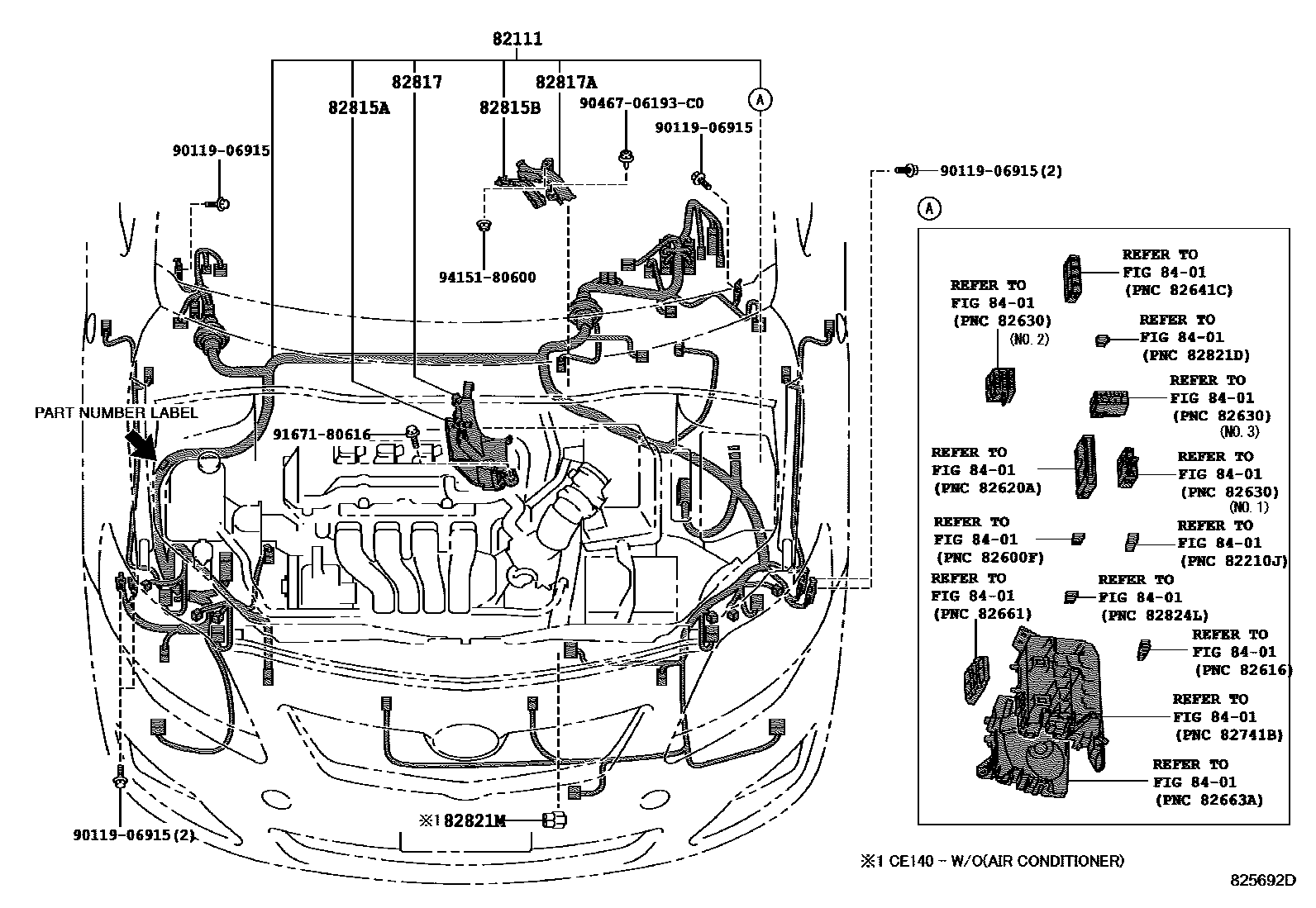

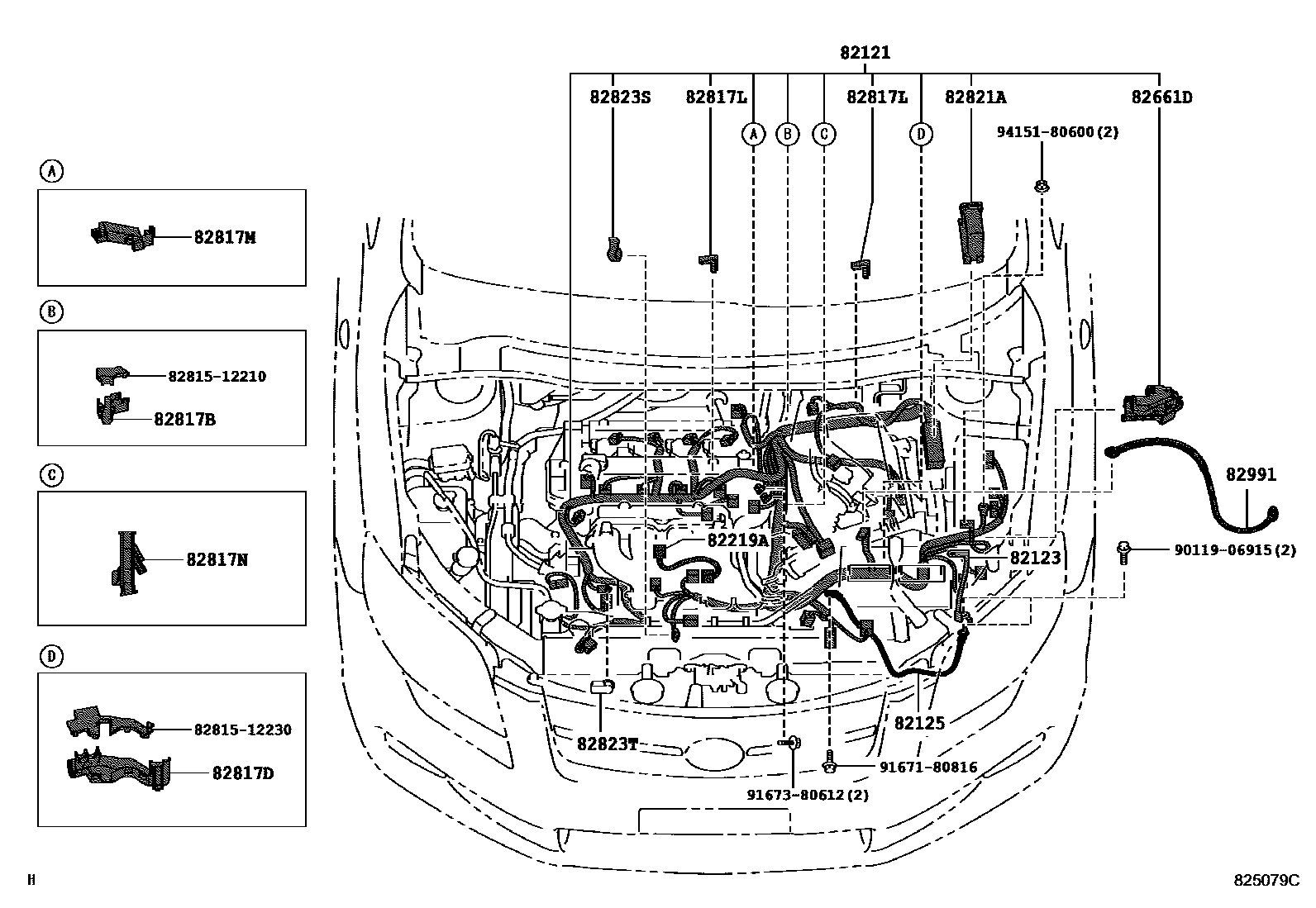

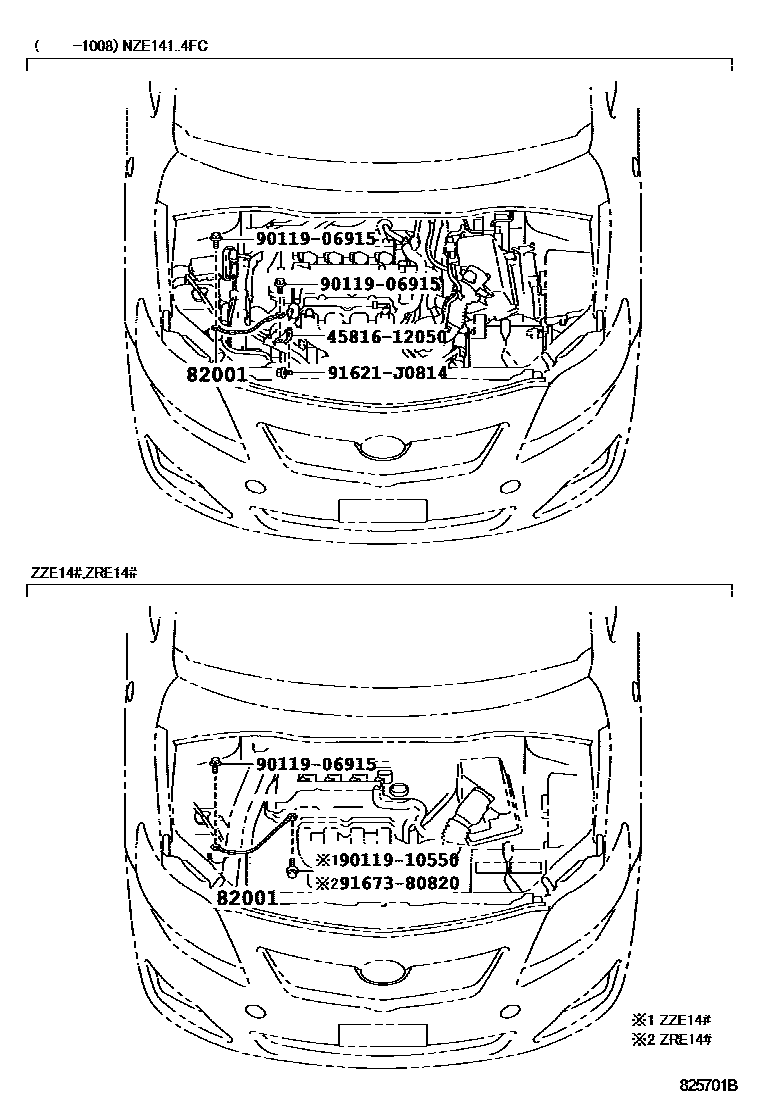

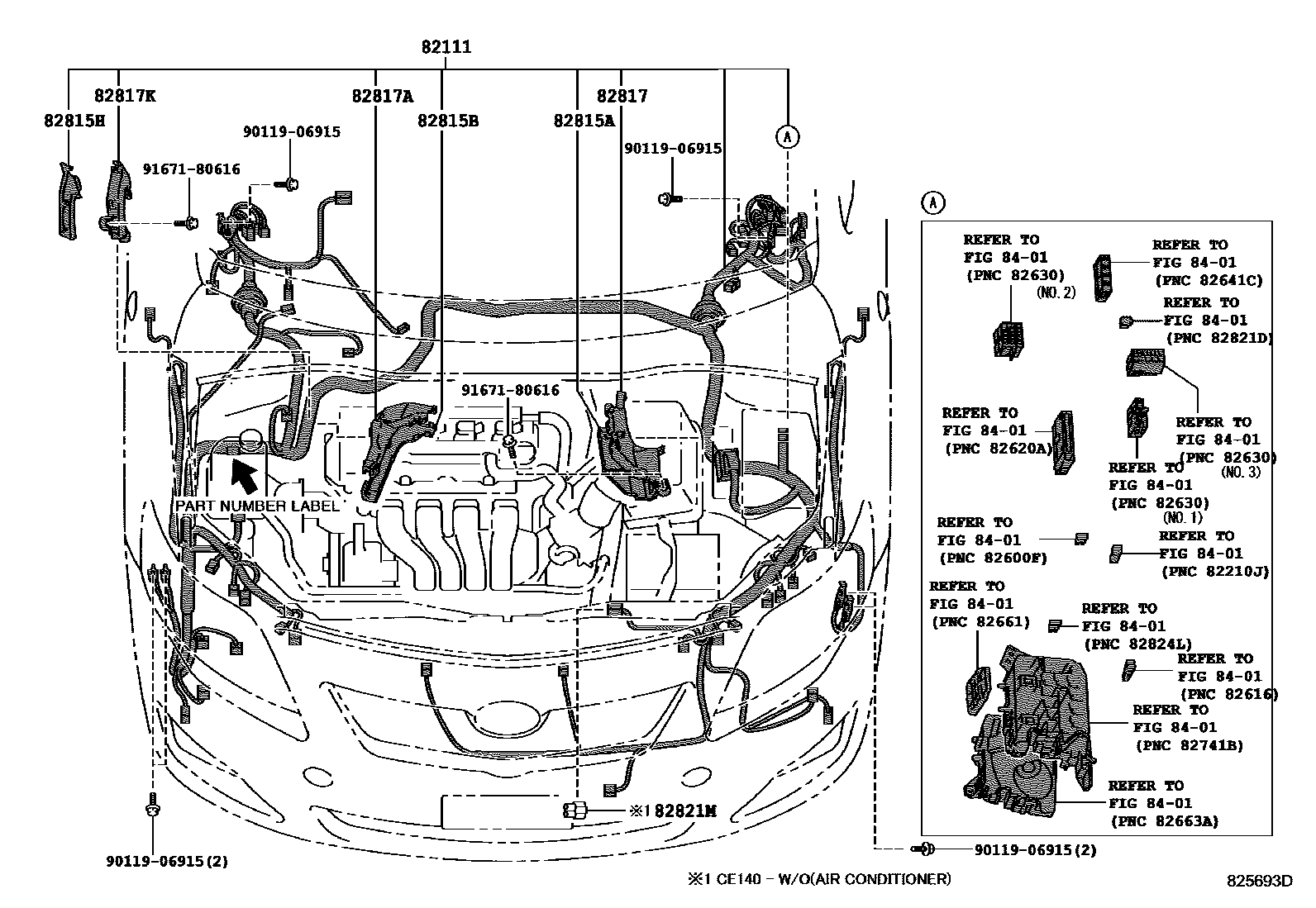

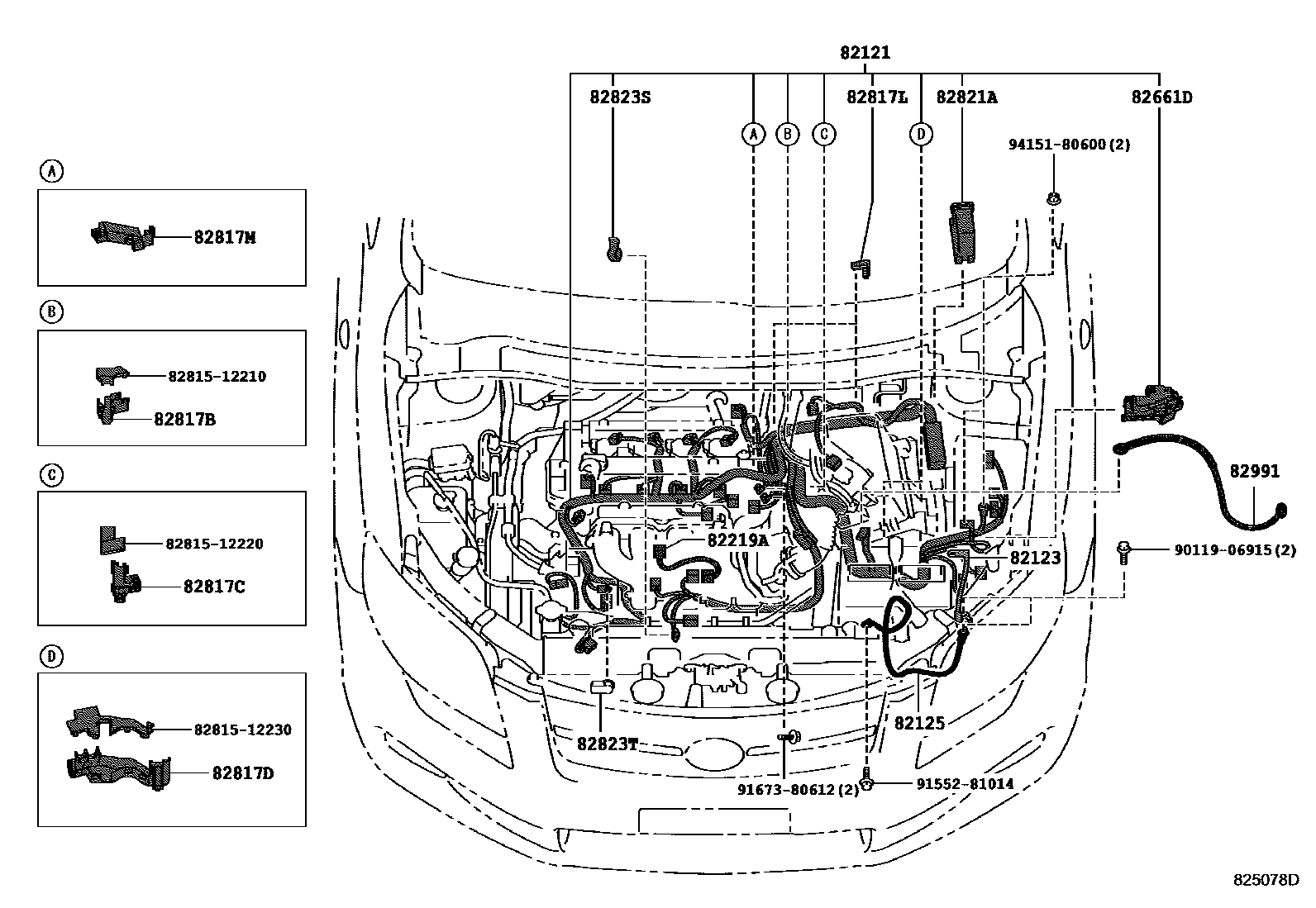

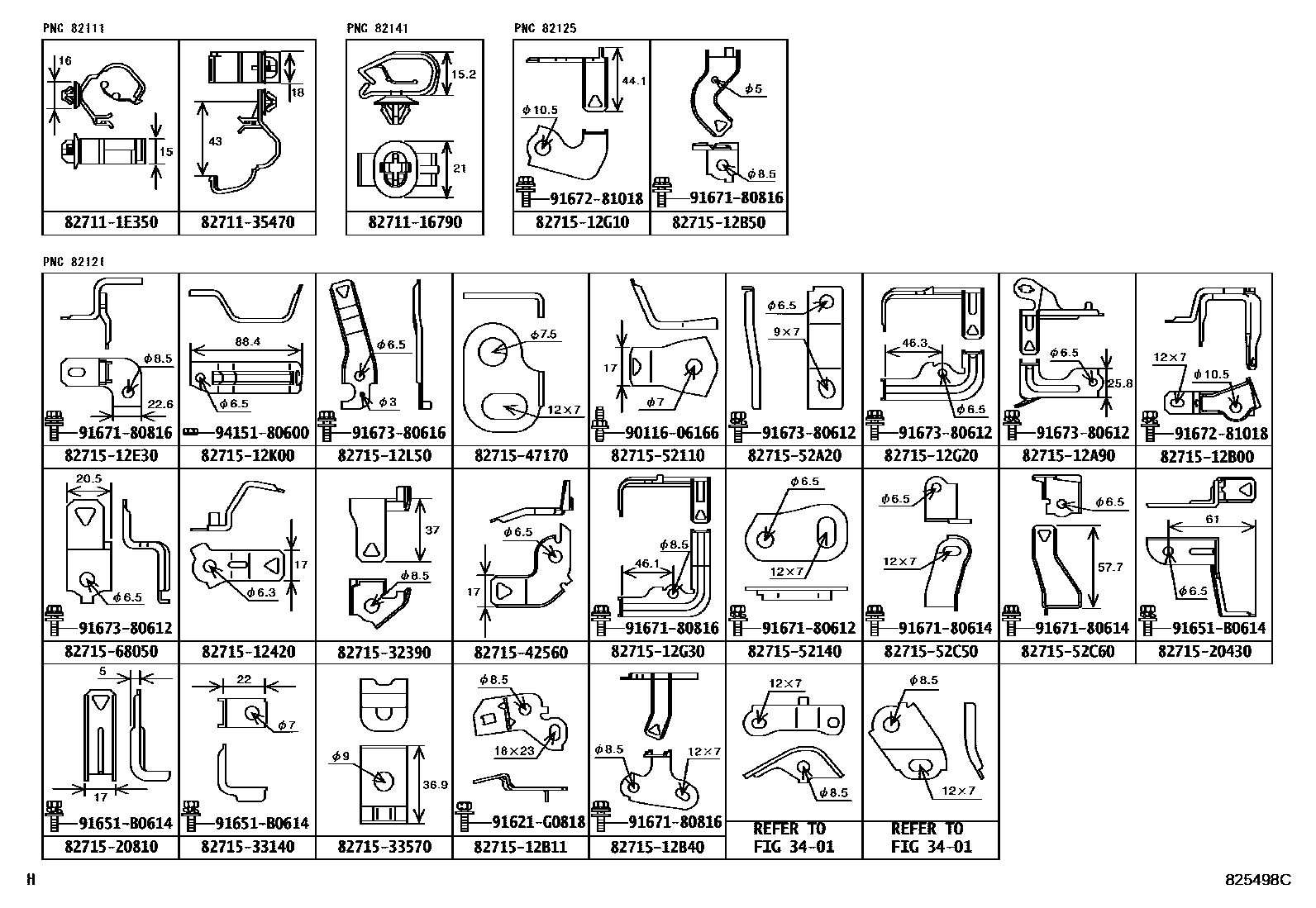

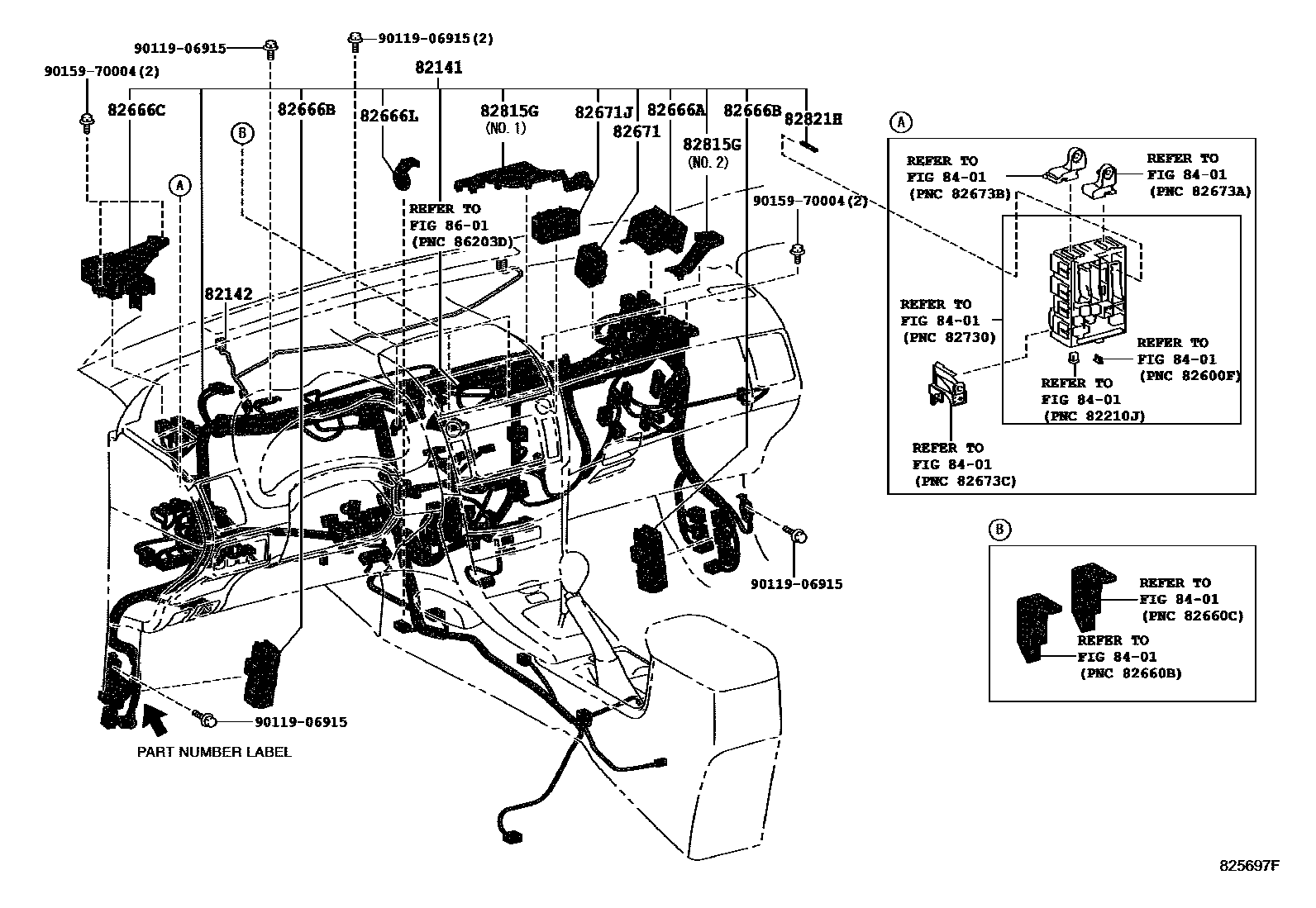

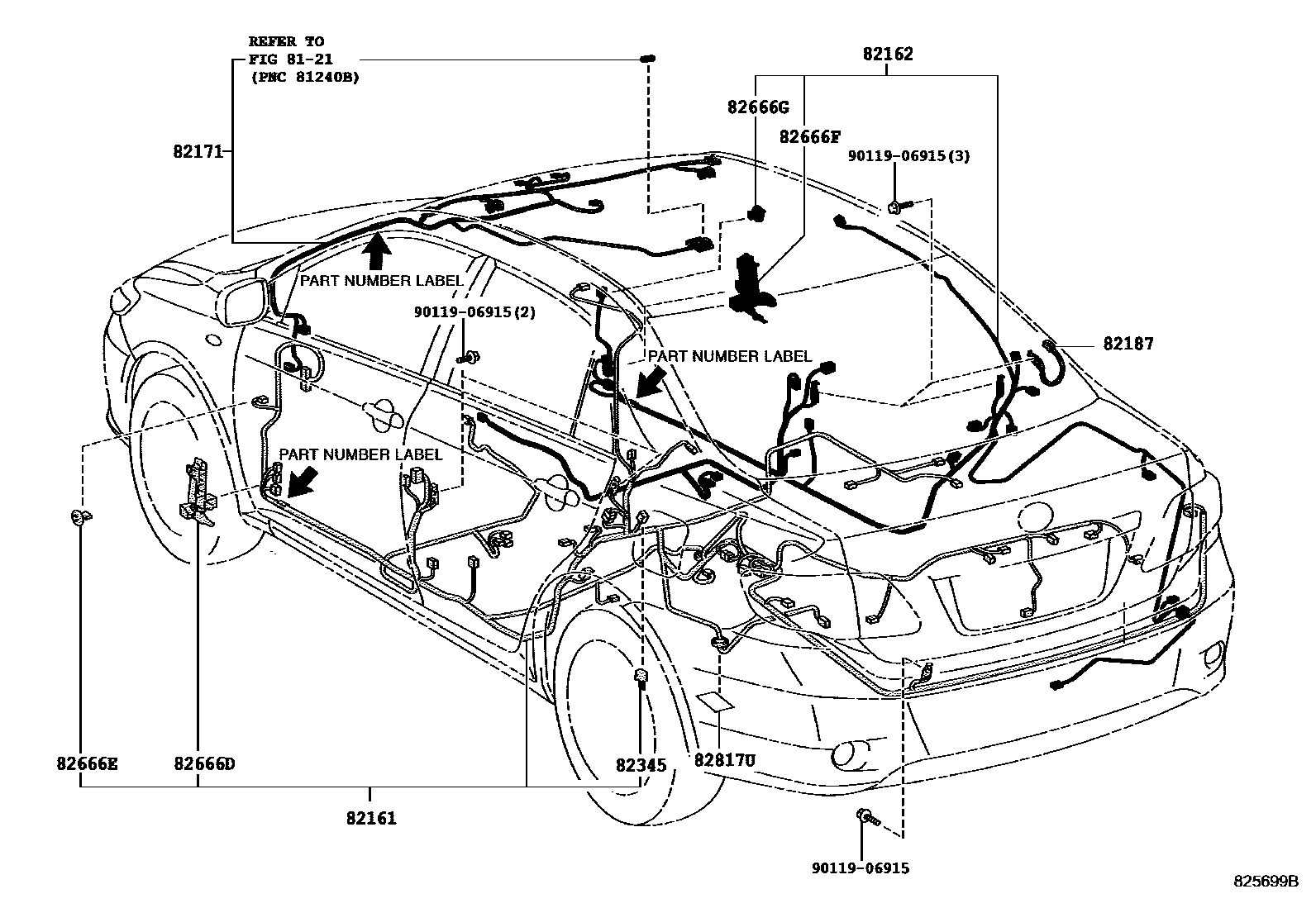

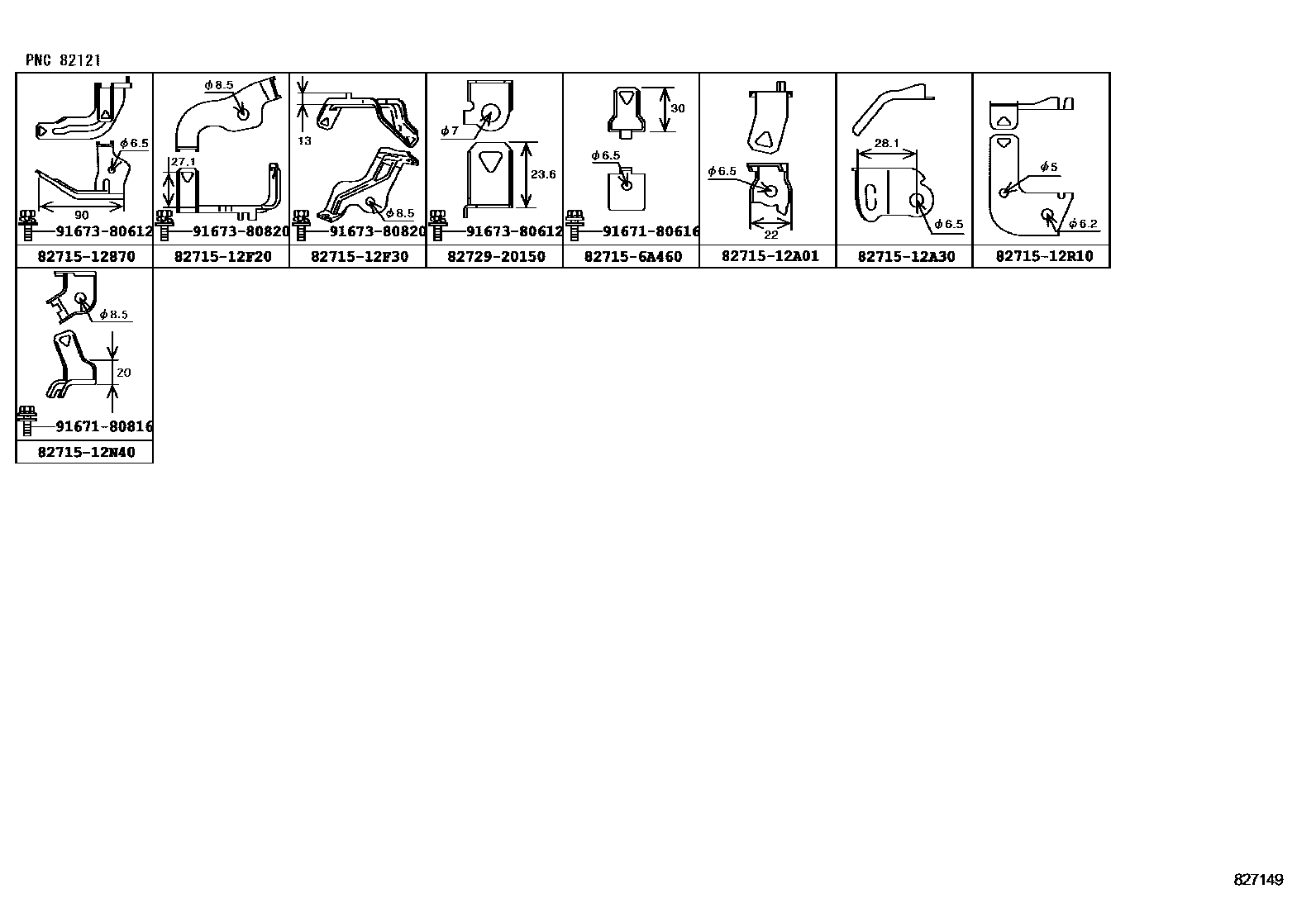

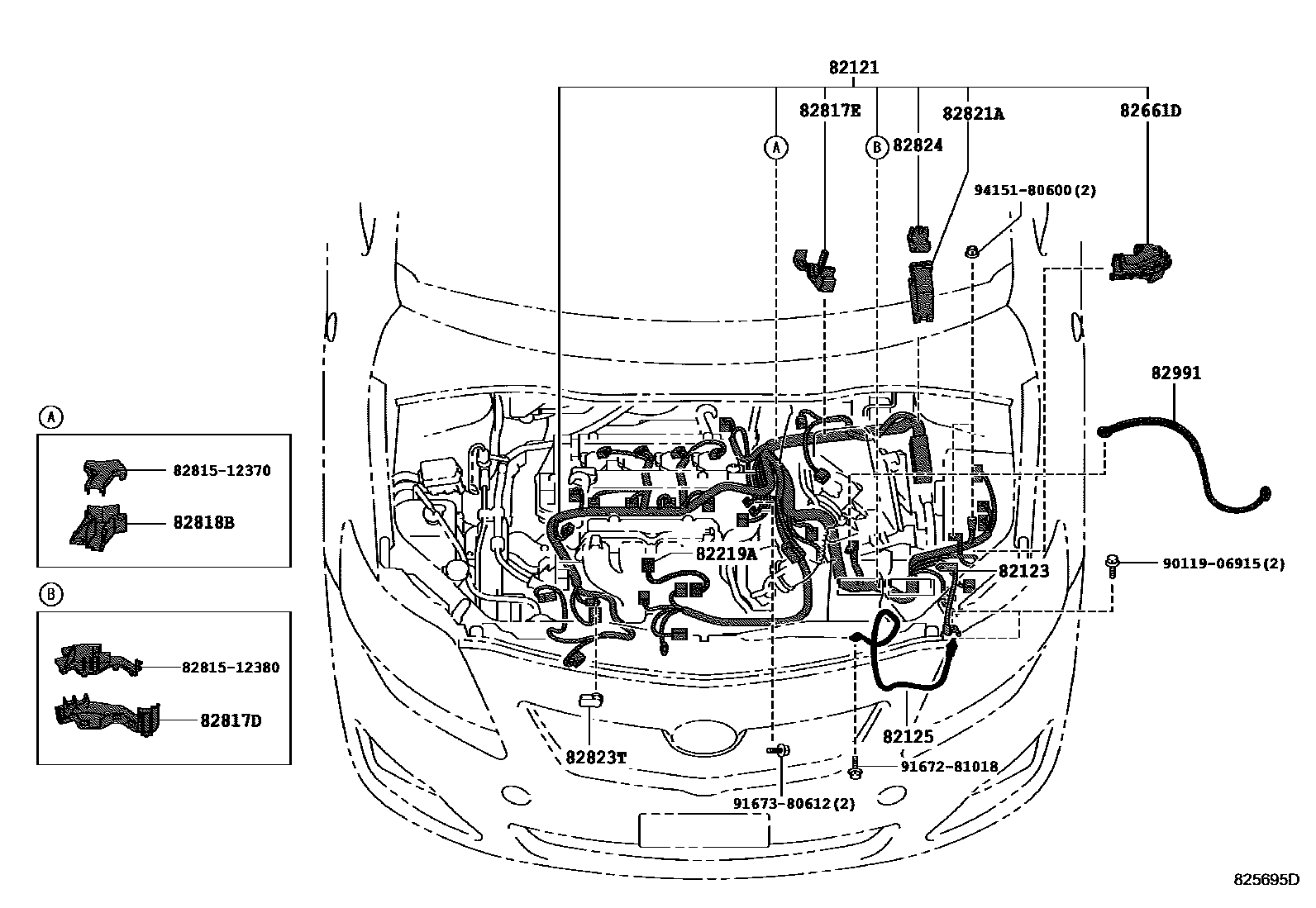

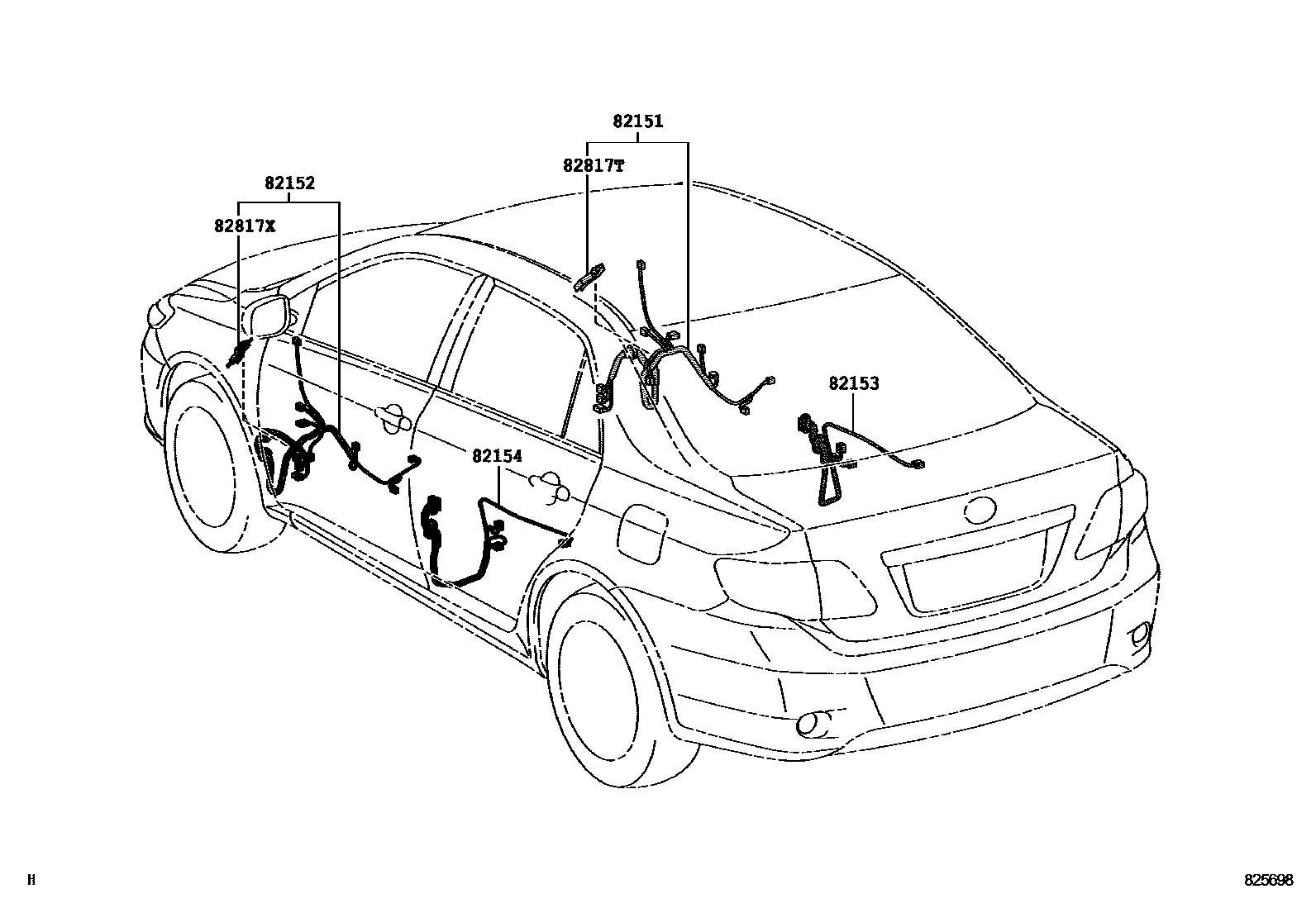

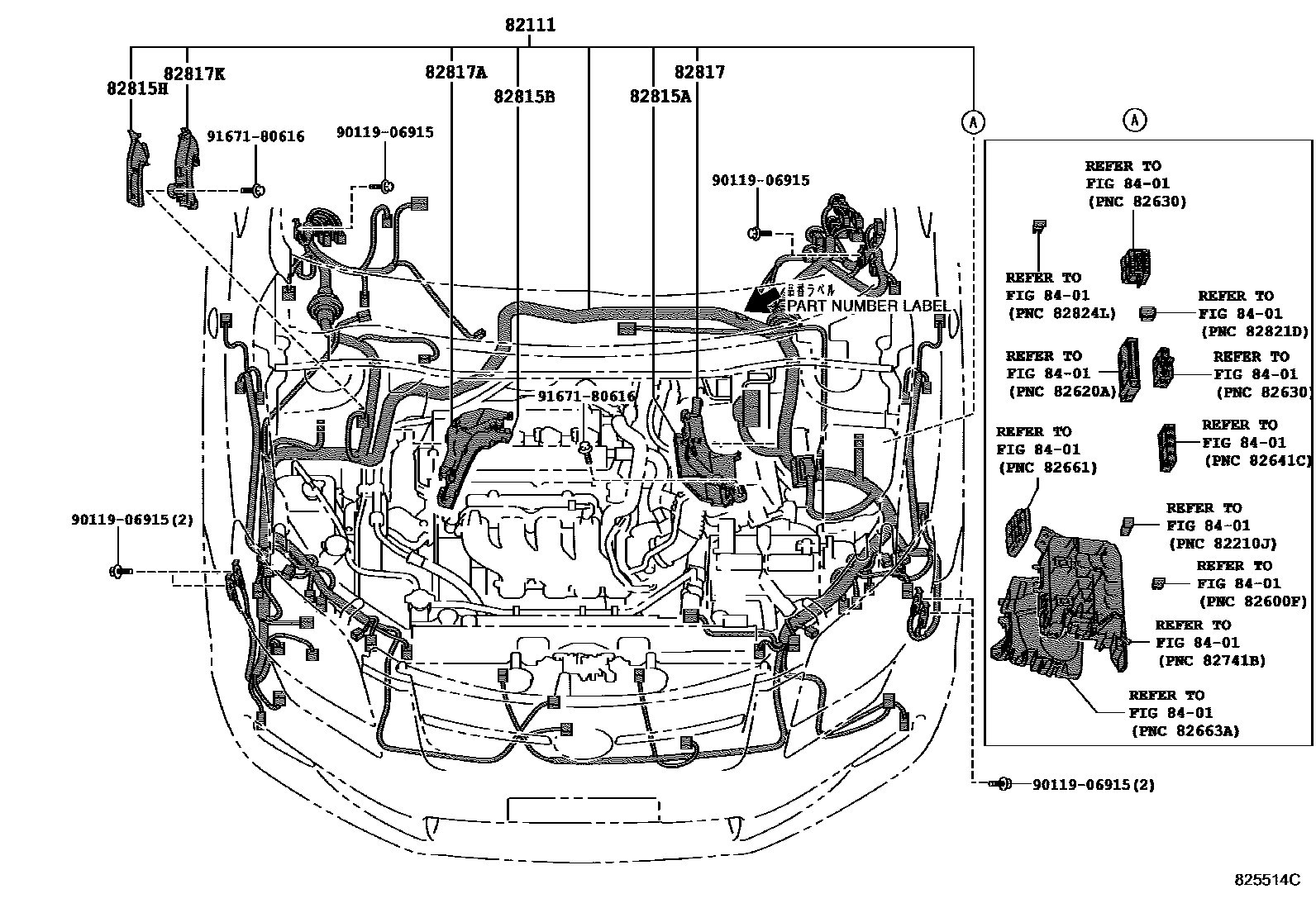

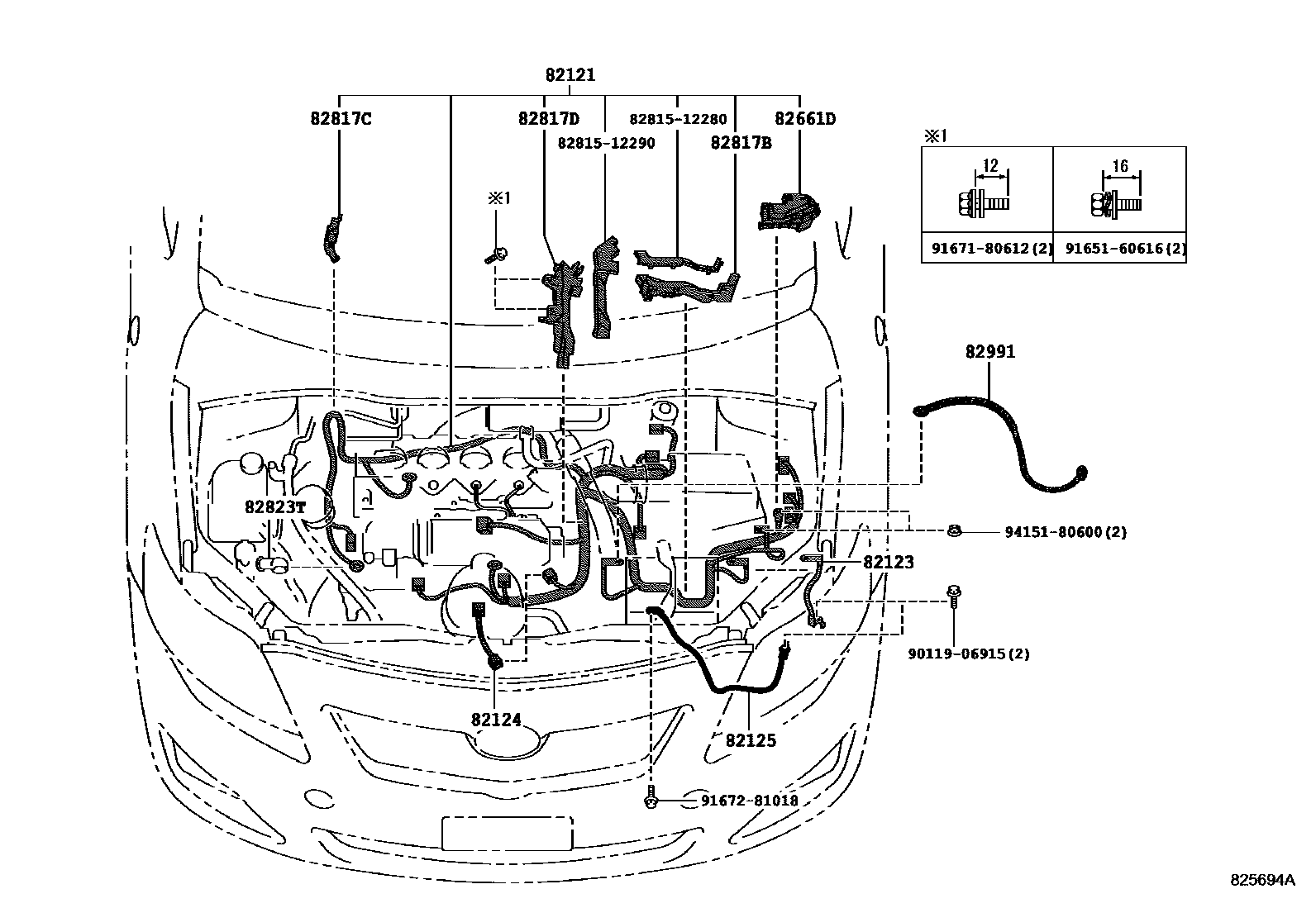

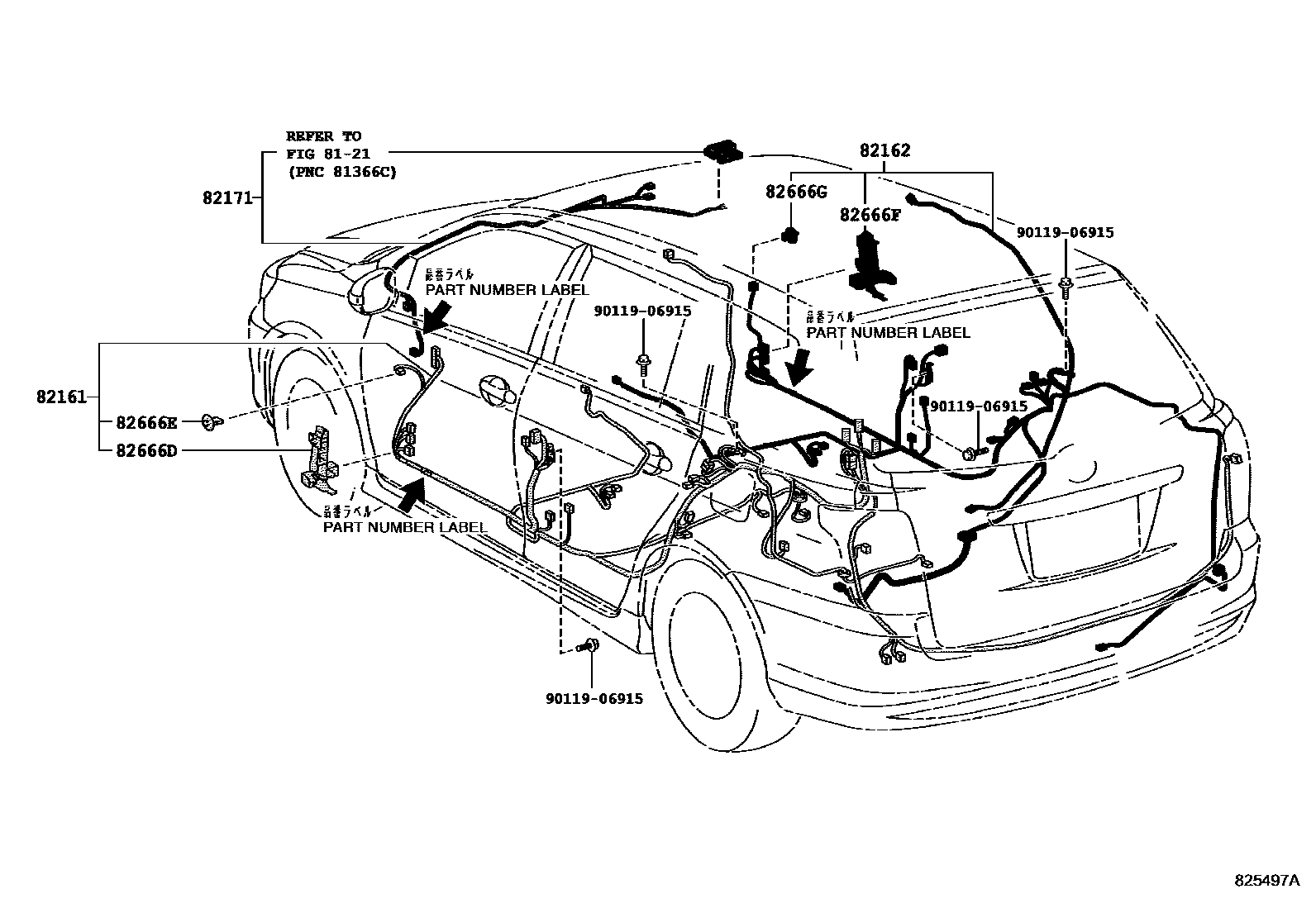

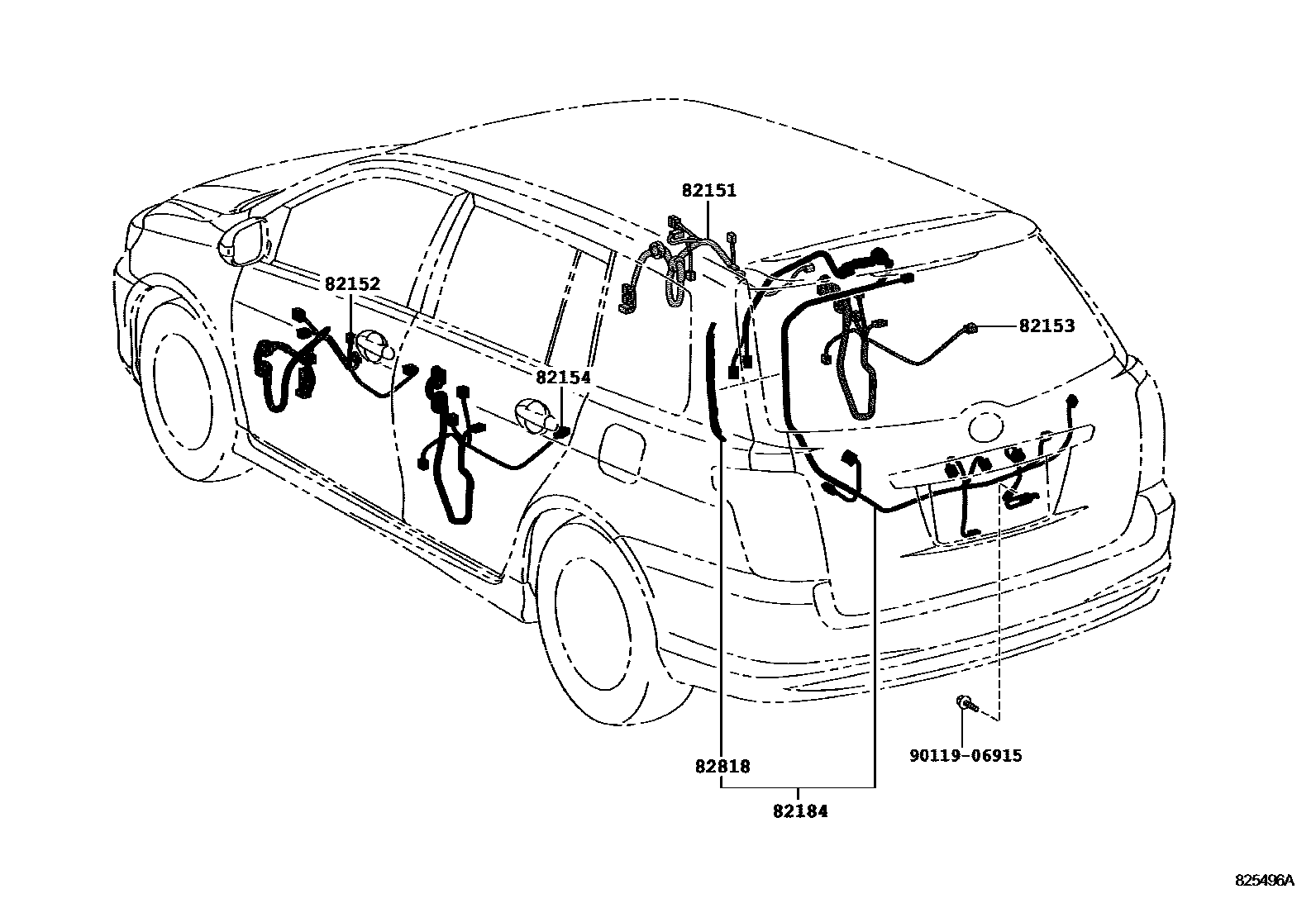

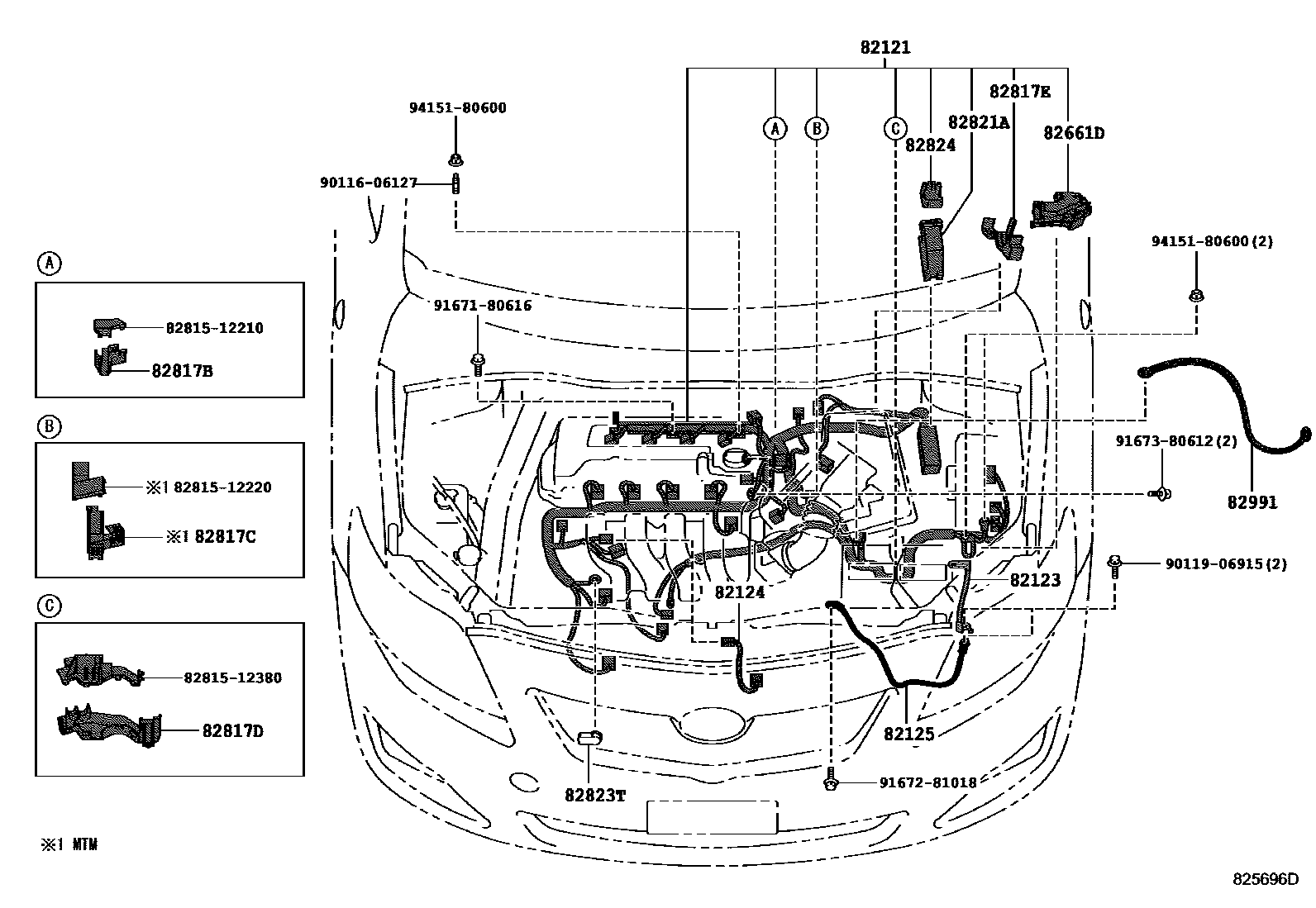

Toyota COROLLA 线束和卡夹 — Figure 8202

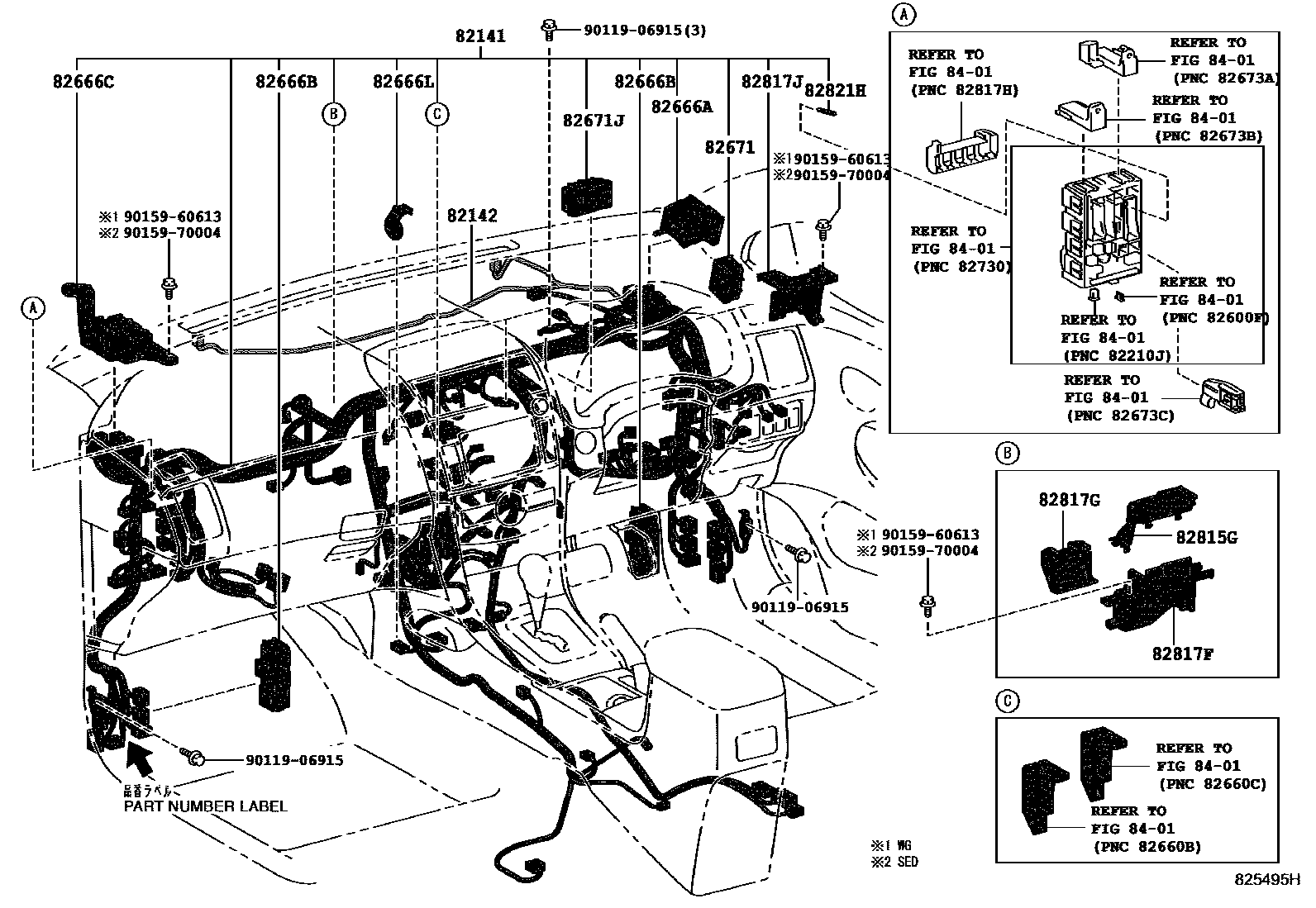

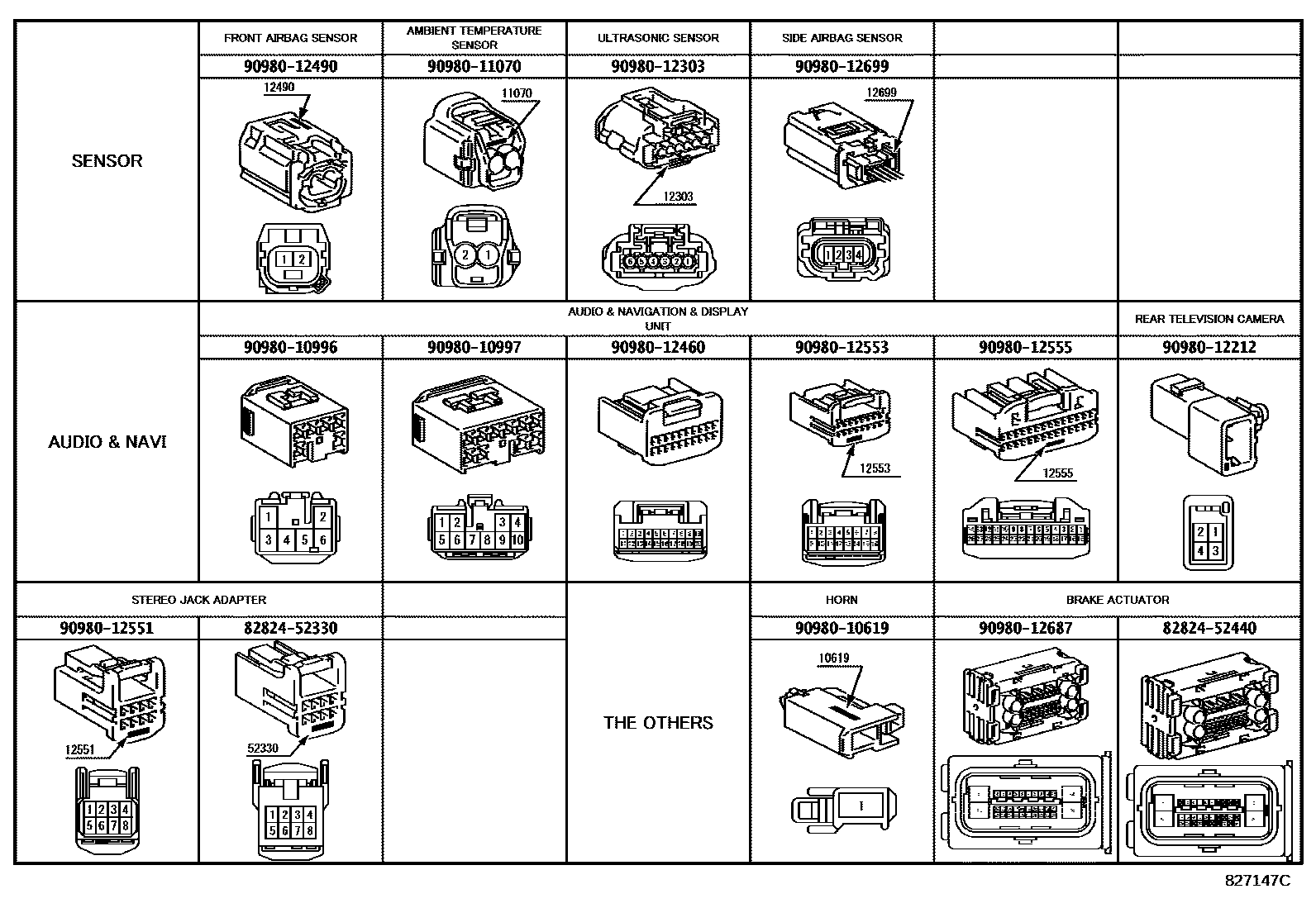

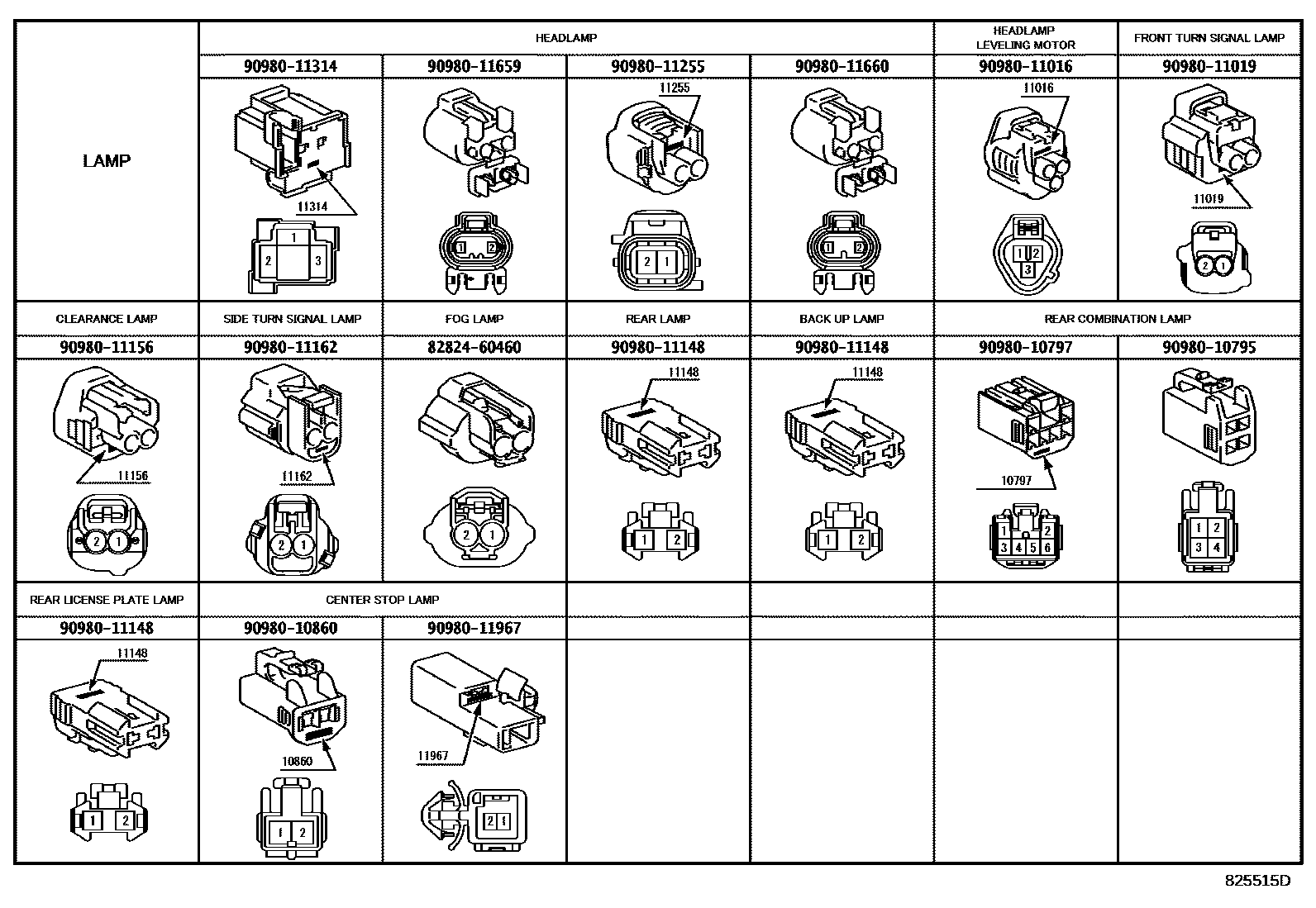

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 21 images and 61 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07456 · 90980-07458 · 90980-07461 |
| 82111 | Engine room main wiring harness | 82111-1AC72 · 82111-1AF00 · 82111-1AF01 · 82111-1AF02 · 82111-1AF50 · 82111-1AF60 · 82111-1AF70 · 82111-1AF80 · 82111-1AF90 · 82111-1AG00 · 82111-1AG10 · 82111-1AG20 · 82111-1AG30 · 82111-1AG40 · 82111-1AG50 · 82111-1AG60 · 82111-1AG70 · 82111-1AG80 · 82111-1AG90 · 82111-1AJ00 · 82111-1AJ10 · 82111-1AJ20 · 82111-1AJ60 · 82111-1AJ90 · 82111-1AK00 · 82111-1AK10 · 82111-1AK20 · 82111-1AK30 · 82111-1AK40 · 82111-1AK50 · 82111-1AK60 · 82111-1AK70 · 82111-1AK80 · 82111-1AL00 · 82111-1AM70 · 82111-1AM80 · 82111-1AM90 · 82111-1AN00 · 82111-1AN10 · 82111-1AN20 · 82111-1AT70 · 82111-1EJ70 · 82111-1HA80 · 82111-1HA90 · 82111-1HB00 · 82111-1HB10 |

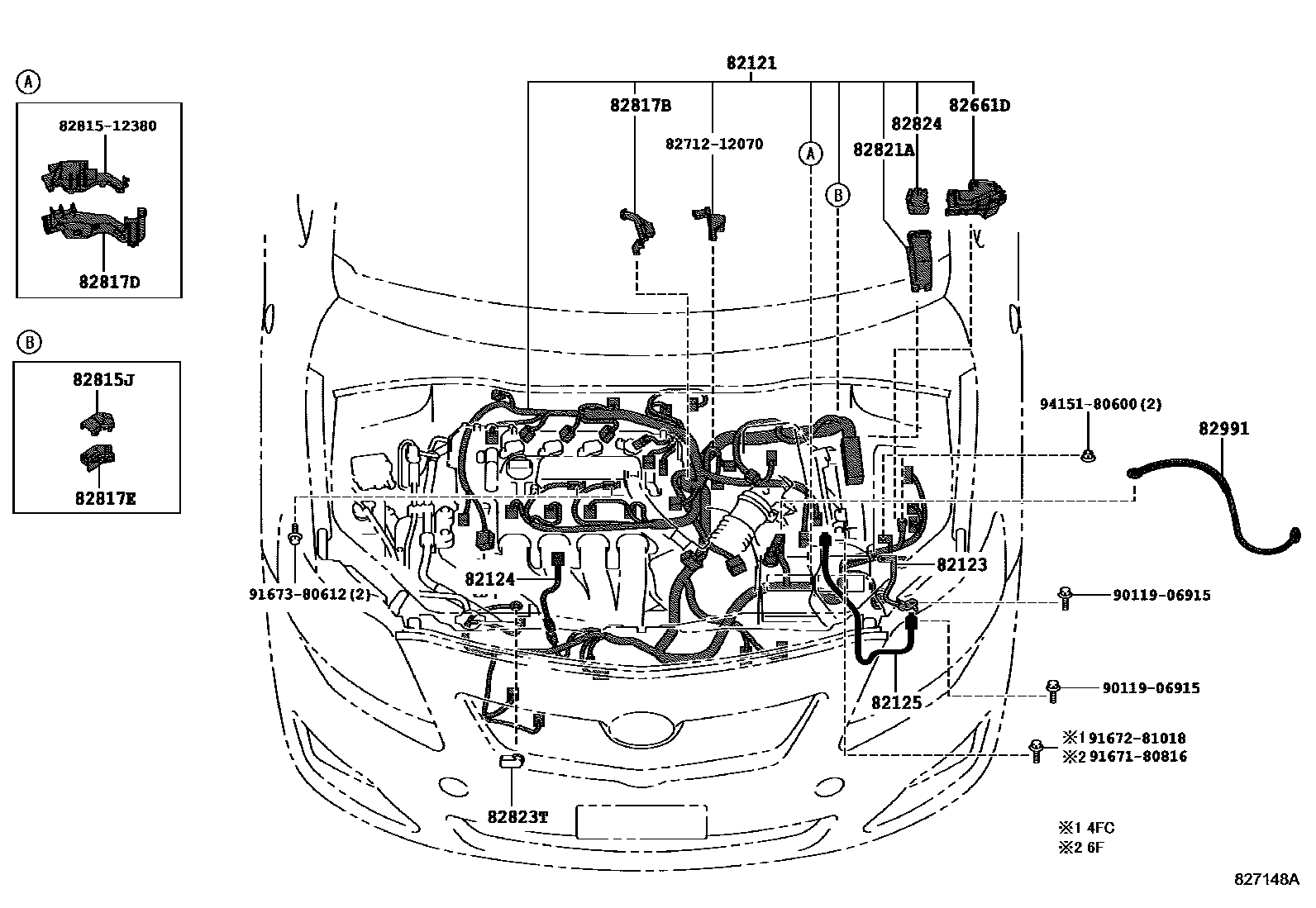

| 82121 | Engine wiring harness | 82121-12F10 · 82121-12F20 · 82121-12G00 · 82121-12G10 · 82121-12G20 · 82121-12G40 · 82121-12G50 · 82121-12G60 · 82121-12G61 · 82121-12J30 · 82121-12J40 · 82121-12L60 · 82121-12L70 · 82121-12L80 · 82121-12L90 · 82121-12M00 · 82121-12M10 · 82121-12M20 · 82121-12N30 |
| 82123 | Engine No. 3 wiring harness | 82123-12440 · 82123-12470 · 82123-12480 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12100 · 82124-12160 · 82124-13020 |
| 82125 | Transmission wiring harness | 82125-12470 · 82125-12480 · 82125-12510 · 82125-12520 · 82125-12570 · 82125-12630 |
| 82141 | Dashboard wiring harness | 82141-13F01 · 82141-13G20 · 82141-1HD81 · 82141-1HD82 · 82141-1HP30 · 82141-1HP40 · 82141-1HP50 · 82141-1HP60 · 82141-1HP70 · 82141-1HP80 · 82141-1HP90 · 82141-1HQ00 · 82141-1HQ10 · 82141-1HQ20 · 82141-1HQ30 · 82141-1HQ40 · 82141-1HQ50 · 82141-1HQ60 · 82141-1HQ70 · 82141-1HQ80 · 82141-1HQ90 · 82141-1HR00 · 82141-1LB90 · 82141-1LC00 · 82141-1LC10 · 82141-1LC20 · 82141-1LC30 · 82141-1LC40 · 82141-1ND90 · 82141-1NE00 · 82141-1NE10 · 82141-1NE20 · 82141-1NE30 · 82141-1NE40 · 82141-1NE50 · 82141-1NE60 · 82141-1NE70 · 82141-1NF10 · 82141-1NF20 · 82141-1TQ80 · 82141-1TQ90 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12380 · 82142-12400 |
| 82151 | Right front door wiring harness | 82151-12J50 · 82151-12J60 · 82151-12J70 · 82151-12K00 · 82151-12K10 · 82151-12K20 · 82151-12K30 · 82151-12K40 · 82151-12K50 · 82151-12K60 · 82151-12K70 · 82151-12K80 · 82151-12L60 |
| 82152 | Left front door wiring harness | 82152-12J50 · 82152-12J60 · 82152-12J70 · 82152-12K00 · 82152-12K10 · 82152-12K20 · 82152-12K30 · 82152-12K40 · 82152-12K50 · 82152-12K60 · 82152-12K70 · 82152-12K80 · 82152-12L30 |
| 82153 | Rear door wiring harness No. 1 | 82153-12620 · 82153-12690 · 82153-12880 |
| 82154 | Rear door wiring harness No. 2 | 82154-12580 · 82154-12640 · 82154-12830 |
| 82161 | floor wiring harness | 82161-12K30 · 82161-12K50 · 82161-12K60 · 82161-12K70 · 82161-12K90 · 82161-12L00 · 82161-12M20 · 82161-12M30 · 82161-12T90 · 82161-12U00 · 82161-12U10 · 82161-12U20 · 82161-12U30 · 82161-12U40 · 82161-12V30 · 82161-12V40 · 82161-13B10 · 82161-13B11 · 82161-13C50 · 82161-13C51 |
| 82162 | Floor wiring harness No. 2 | 82162-12D70 · 82162-12D90 · 82162-12E00 · 82162-12E10 · 82162-12E30 · 82162-12E40 · 82162-12G70 · 82162-12G80 · 82162-12Q50 · 82162-12Q60 · 82162-12Q70 · 82162-12Q80 · 82162-12Q90 · 82162-13070 · 82162-13220 |
| 82171 | Roof No. 1 wiring harness | 82171-12G20 · 82171-12G90 · 82171-12J00 · 82171-12J10 · 82171-12J20 · 82171-12J30 · 82171-12J40 · 82171-12N90 |
| 82184 | Rear door No. 1 wiring harness | 82184-13530 |
| 82187 | Rear window wiring harness No. 2 | 82187-12210 |

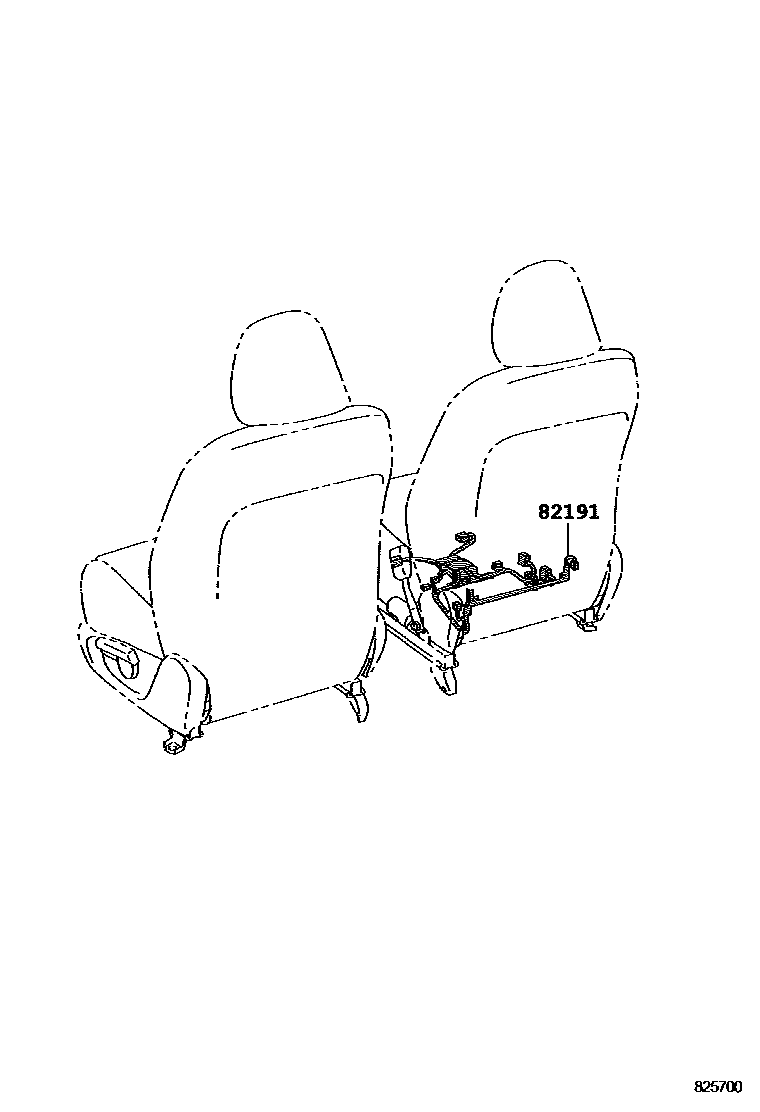

| 82191 | Front right seat wiring harness | 82191-12060 |
| 82219A | sensor harness | 82219-52040 |
| 82345 | diode | 82345-12050 |
| 82661D | No. 1 relay box side cover | 82661-12280 |
| 82666A | Connector holder No. 2 | 82666-12350 |
| 82666B | No. 3 connector holder | 82666-12360 |
| 82666C | No. 4 connector holder | 82666-12430 · 82666-12440 |
| 82666D | No. 5 connector holder | 82666-12400 · 82666-12480 |
| 82666E | No. 6 connector holder | 82666-20280 |
| 82666F | No. 7 connector holder | 82666-12370 · 82666-12470 |
| 82666G | No. 8 connector holder | 82666-20280 |
| 82666L | No. 9 connector holder | 82666-12450 |
| 82671 | junction box | 82671-12260 · 82671-12270 · 82671-12340 |
| 82671J | No. 2 junction box | 82671-12250 · 82671-12280 · 82671-12330 |
| 82815A | Wiring harness protector cover | 82815-12250 |
| 82815B | Wiring harness protector cover | 82815-12260 · 82815-12270 |
| 82815G | No. 5 wire harness protector cover | 82815-12300 · 82815-12310 · 82815-12340 |
| 82815H | No. 6 wire harness protector cover | 82815-12330 |
| 82815J | No. 7 wire harness protector cover | 82815-12180 |
| 82817 | No. 1 wire harness protection device | 82817-12D50 |
| 82817A | No. 2 wire harness protection device | 82817-12D60 · 82817-12D70 |
| 82817B | No. 3 wire harness protection device | 82817-12C00 · 82817-12D90 · 82817-12G60 |
| 82817C | No. 4 wire harness protection device | 82817-12C10 · 82817-12G20 |
| 82817D | No. 5 wire harness protection device | 82817-12D30 · 82817-12E00 · 82817-12G50 |
| 82817E | No. 6 wire harness protection device | 82817-12B60 · 82817-12J10 |
| 82817F | No. 7 wire harness protection device | 82817-12E20 |
| 82817G | No. 8 wire harness protection device | 82817-12E40 |
| 82817J | No. 9 wire harness protection device | 82817-12E60 |
| 82817K | No. 10 wire harness protection device | 82817-12E90 · 82817-12E91 |
| 82817L | No. 11 wire harness protection device | 82817-12860 |
| 82817M | No. 12 wire harness protection device | 82817-52380 |
| 82817N | No. 13 wire harness protection device | 82817-12E80 |
| 82817T | No. 15 wire harness protection device | 82817-12F30 |
| 82817U | No. 16 wire harness protection device | 82817-1A640 · 82817-52710 |
| 82817X | No. 17 wire harness protection device | 82817-12F40 |
| 82818 | No. 2 wire harness protection device | 82817-13430 |
| 82818B | No. 3 wire harness protection device | 82817-12G80 |
| 82821A | Connector cover | 82821-12560 |
| 82821H | Connector cover | 82821-52020 |
| 82821M | Connector cover | 82821-12590 |
| 82823S | starter terminal cover | 82823-12090 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-34100 |
| 82991 | Fuse repair line | 82991-12110 · 82991-12120 |
