Toyota COROLLA accelerator pedal connecting rod — Figure 7801

Toyota COROLLA EPC diagram 7801, accelerator pedal connecting rod, with 4 images and 5 PNC and OE references.

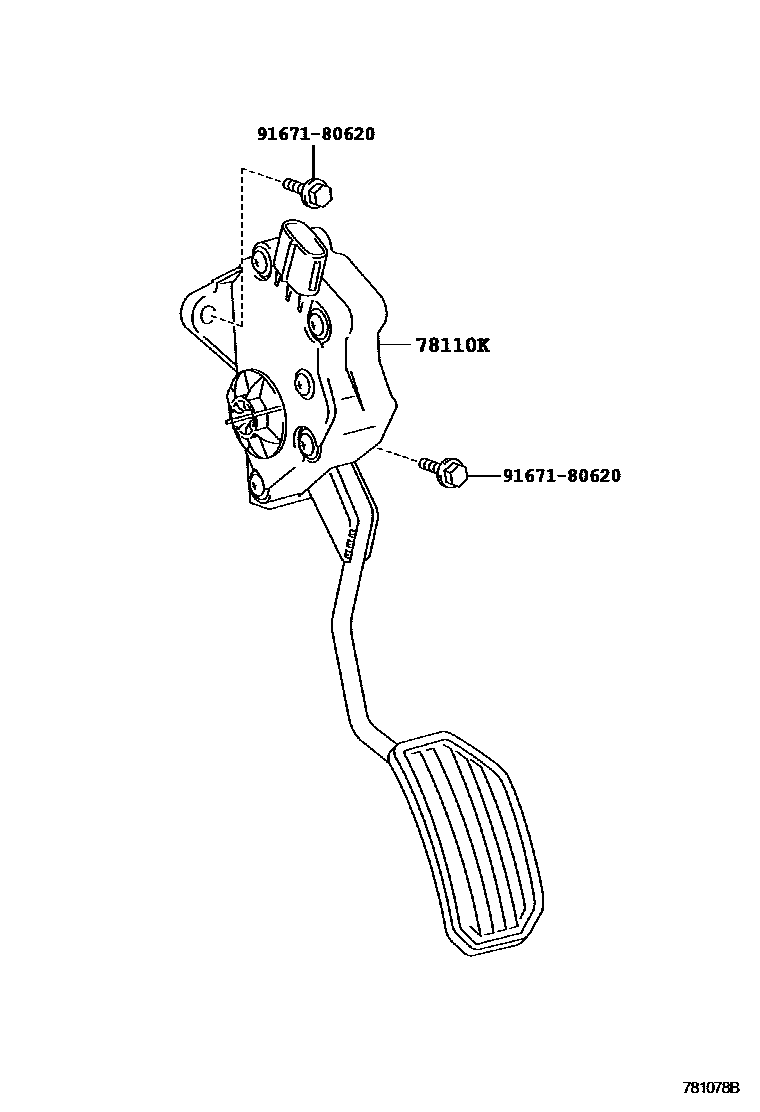

Toyota COROLLA accelerator pedal connecting rod EPC diagram — 781078B
accelerator pedal connecting rod — 781078B (200704 – 999999)

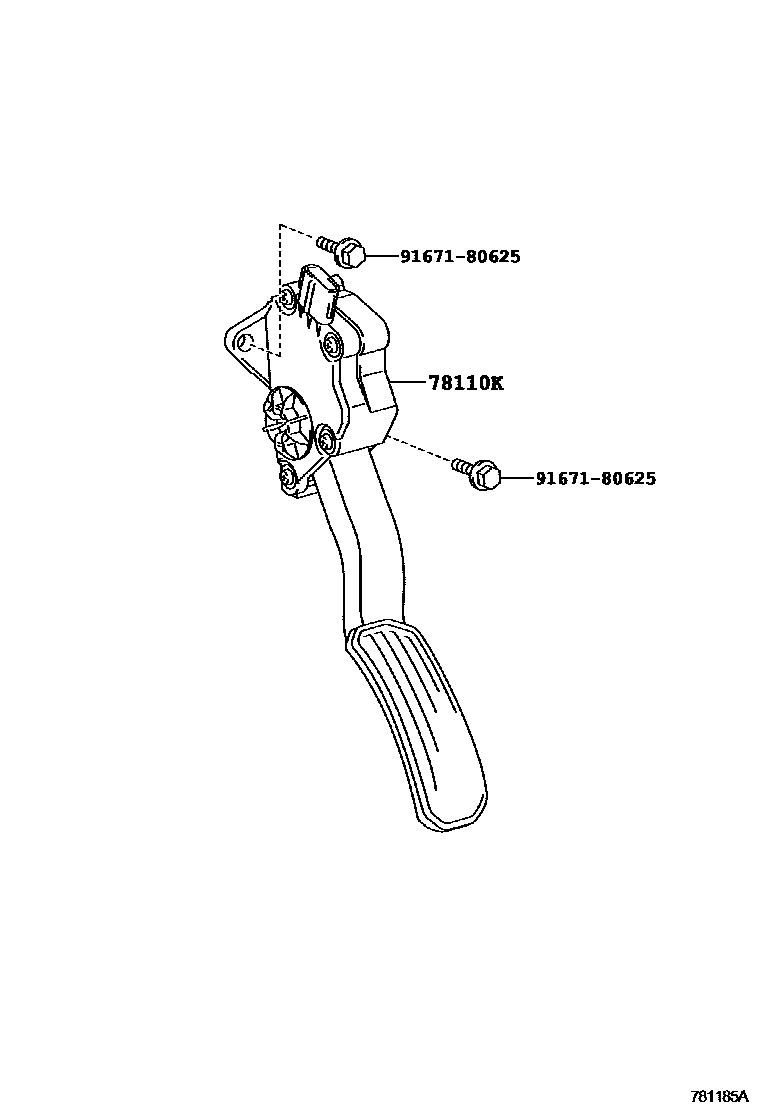

Toyota COROLLA accelerator pedal connecting rod EPC diagram — 781185A
accelerator pedal connecting rod — 781185A (200708 – 999999)

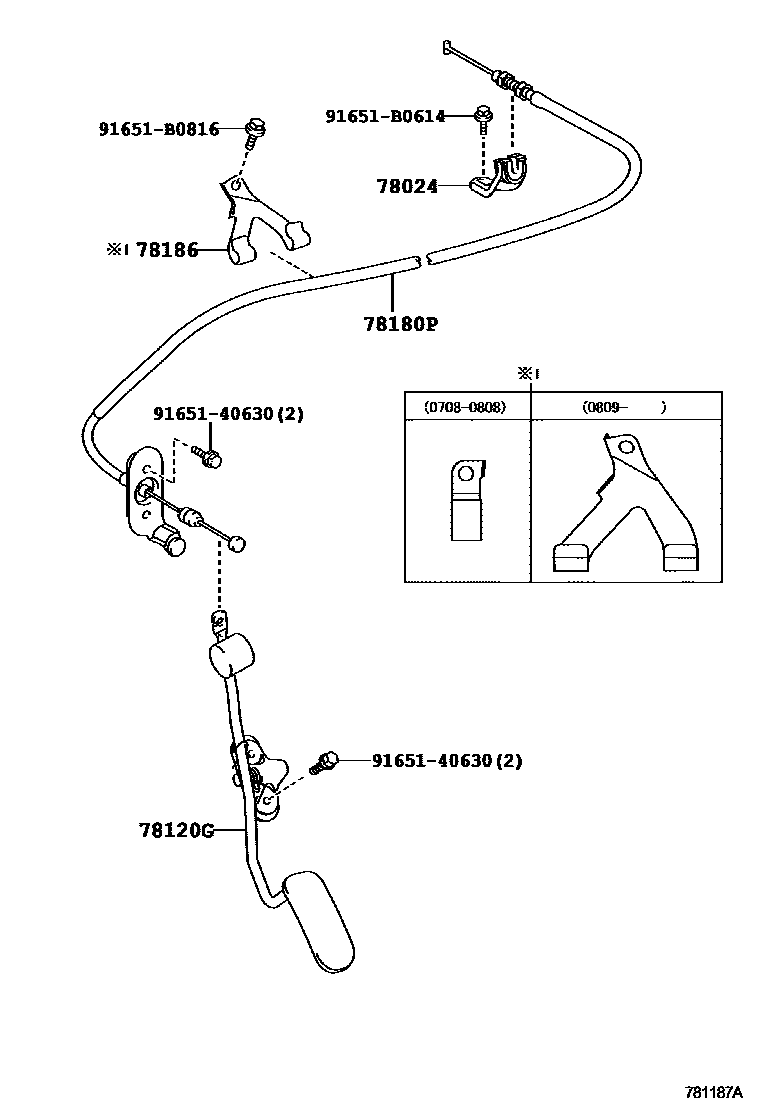

Toyota COROLLA accelerator pedal connecting rod EPC diagram — 781187A
accelerator pedal connecting rod — 781187A (200708 – 999999)

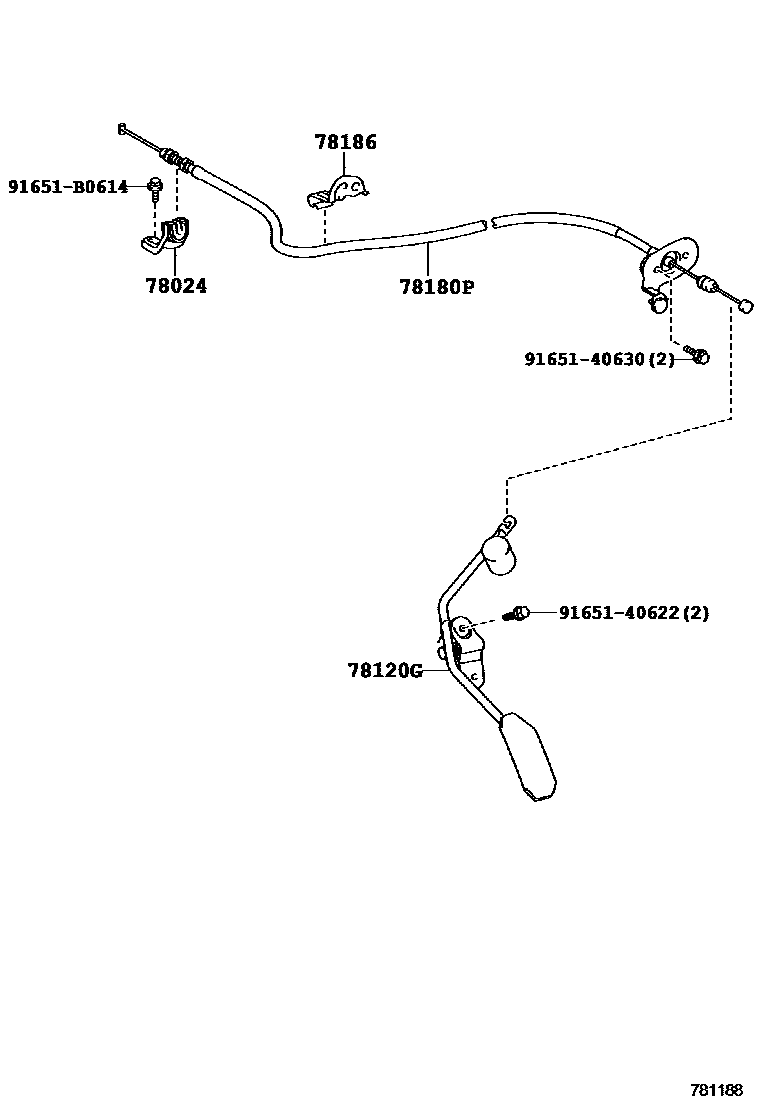

Toyota COROLLA accelerator pedal connecting rod EPC diagram — 781188
accelerator pedal connecting rod — 781188 (200708 – 999999)

PNC and OE references

PNCPart nameOE numbers
78024Accelerator pedal control cable bracket sub-assembly78024-32140
78110KAccelerator pedal connecting rod assembly with sensor78110-12020 · 78110-12021 · 78110-33020 · 78110-33110
78120GAccelerator pedal lever assembly78120-12390 · 78120-12400
78180PAccelerator pedal control cable assembly78180-12A50 · 78180-12A51 · 78180-12A70 · 78180-12A71
78186No. 1 accelerator pedal control cable bracket78186-12320 · 78186-12460 · 78186-12480 · 78186-12481
