Toyota COROLLA 行李箱门和行李箱锁 — Figure 6105

Toyota COROLLA EPC diagram 6105, 行李箱门和行李箱锁, with 1 images and 13 PNC and OE references.

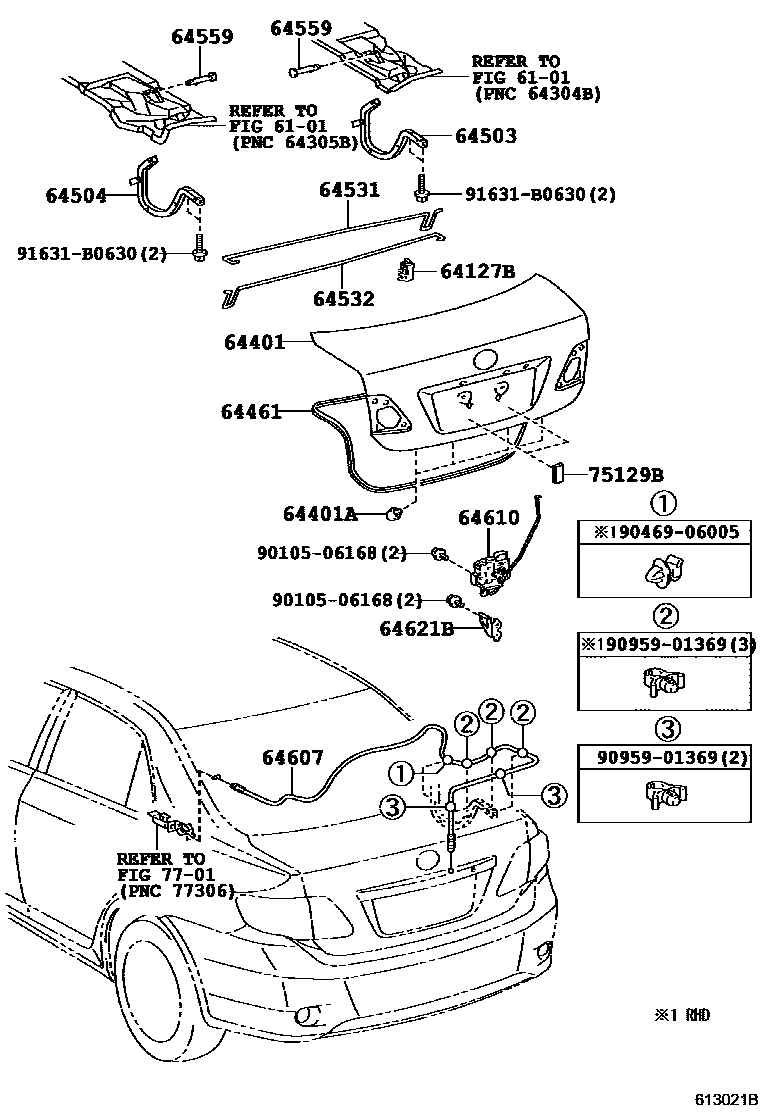

Toyota COROLLA 行李箱门和行李箱锁 EPC diagram — 613021B
行李箱门和行李箱锁 — 613021B (200708 – 999999)

PNC and OE references

PNCPart nameOE numbers
64127BTrunk door torsion bar bracket64127-33041
64401Trunk door panel sub-assembly64401-12C10 · 64401-12C20 · 64401-12C60 · 64401-12C70
64401ACushion pad (for luggage compartment door panel)90541-09116
64461Trunk door seal64461-12570
64503Trunk door right hinge arm sub-assembly64503-12170
64504Trunk door left hinge arm sub-assembly64503-12170
64531Trunk door right hinge torsion bar64531-12830 · 64531-12831 · 64531-12840 · 64531-12841
64532Trunk door left hinge torsion bar64532-12810 · 64532-12811 · 64532-12820 · 64532-12821
64559Trunk door hinge pin64559-12040
64607Trunk door lock control cable sub-assembly64607-12860 · 64607-12880
64610Trunk door lock assembly64610-12390
64621BTrunk door latch64621-33010
75129Brear license plate cushion75129-21010
