Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 4 images and 92 PNC and OE references.

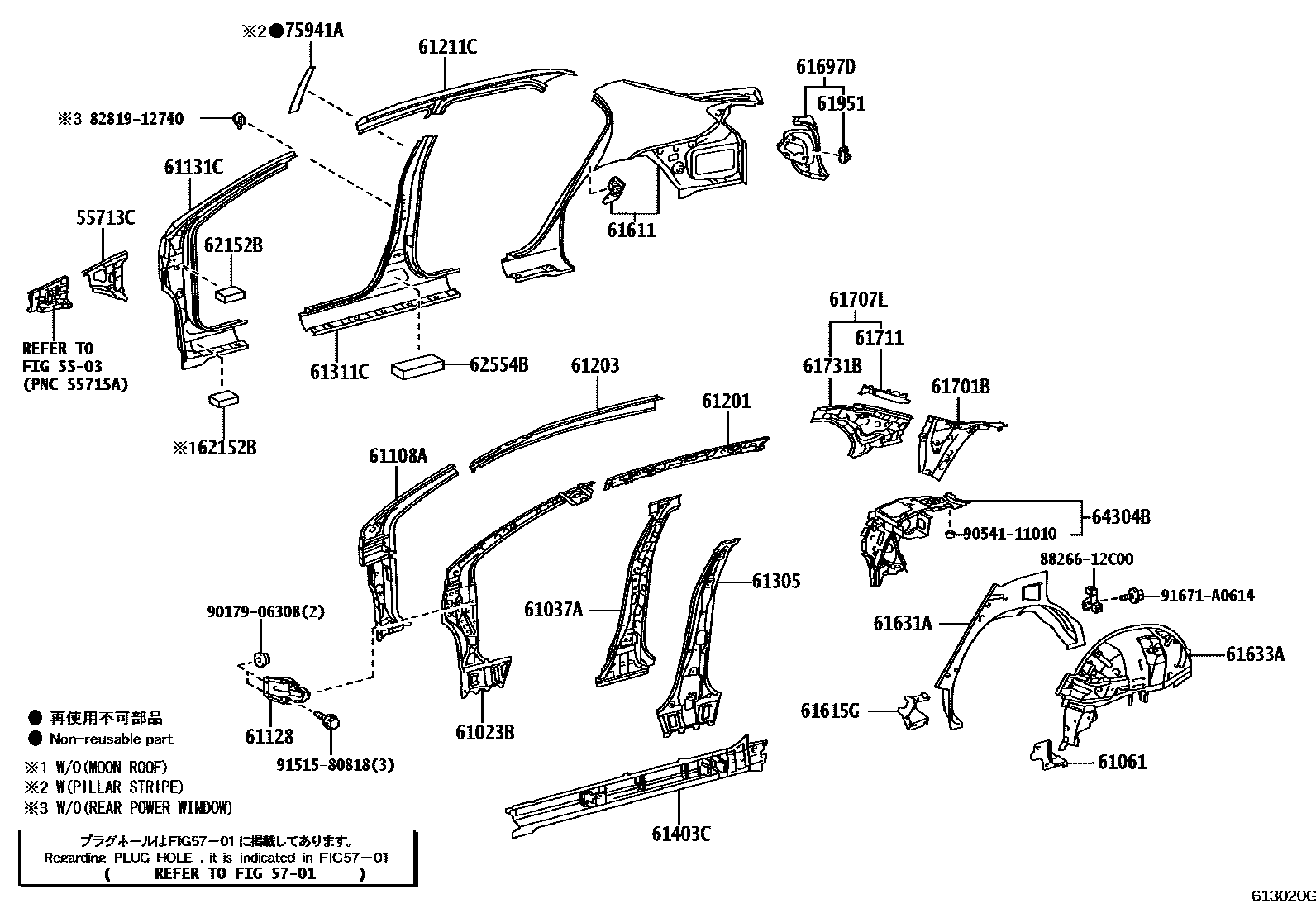

Toyota COROLLA 侧梁 EPC diagram — 613020G
侧梁 — 613020G (200708 – 999999)

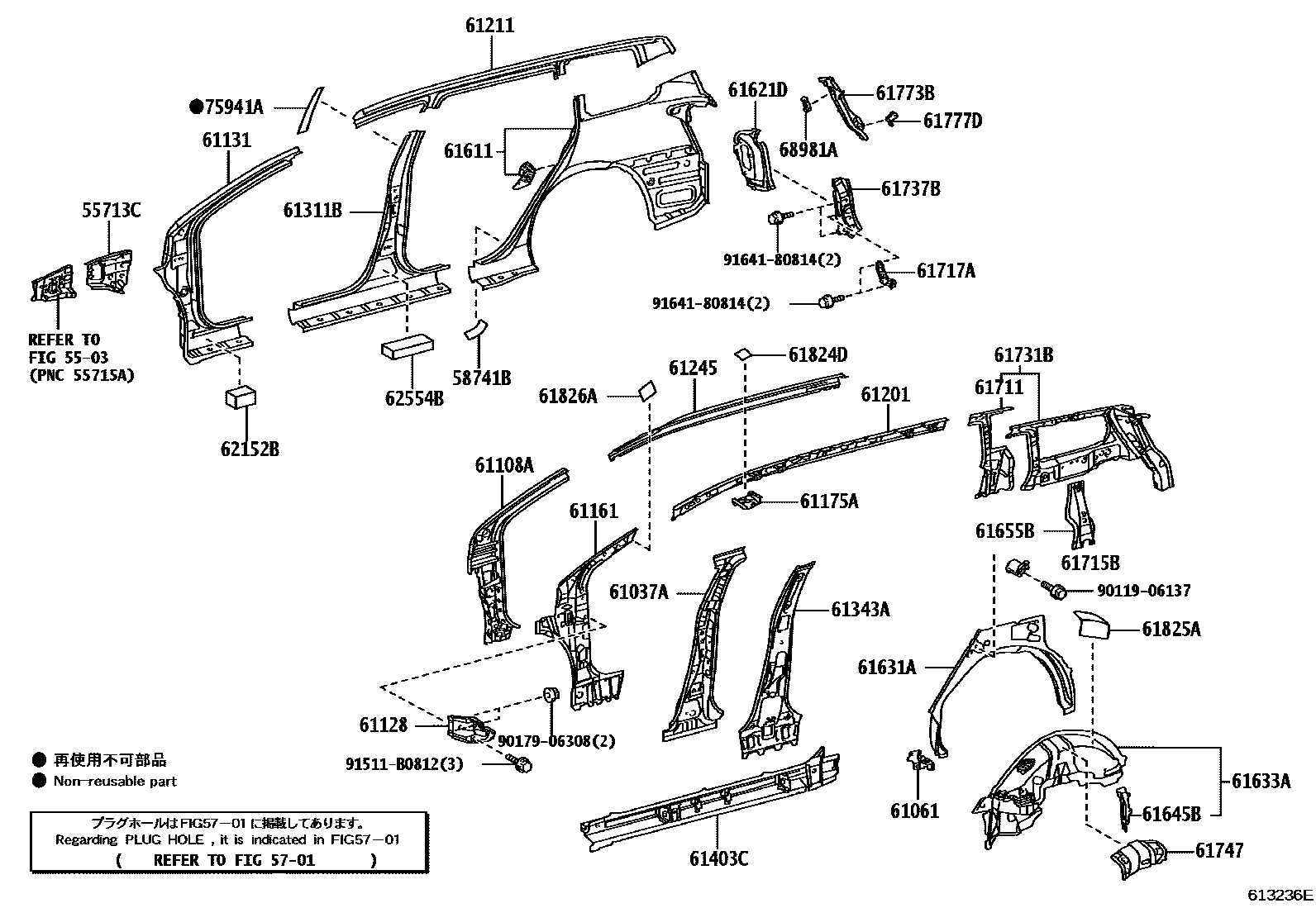

Toyota COROLLA 侧梁 EPC diagram — 613236E
侧梁 — 613236E (200704 – 999999)
Toyota COROLLA 侧梁 EPC diagram — 613237E
侧梁 — 613237E (200708 – 999999)

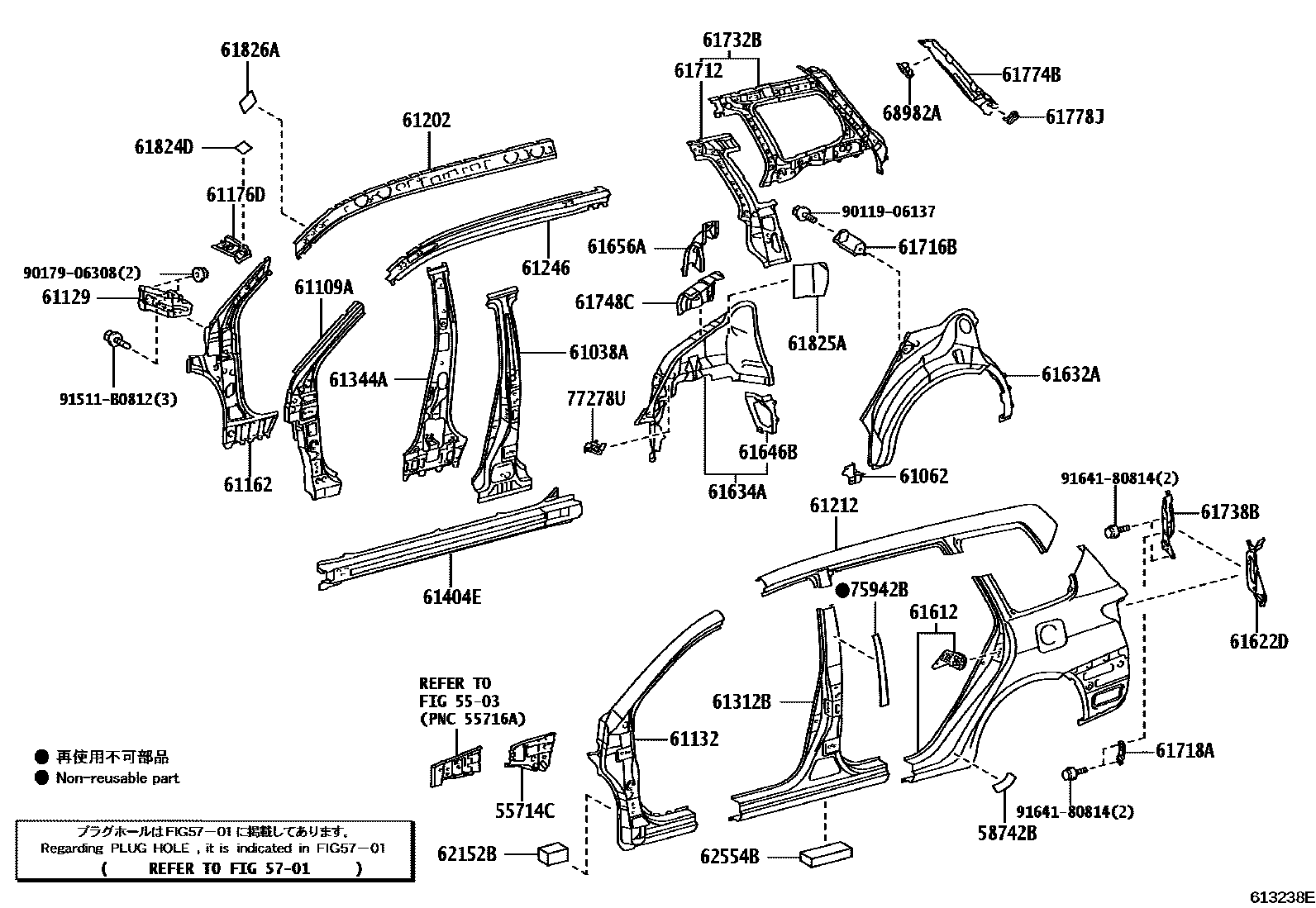

Toyota COROLLA 侧梁 EPC diagram — 613238E
侧梁 — 613238E (200704 – 999999)

PNC and OE references

PNCPart nameOE numbers
55713CRight front wall upper side panel55713-12140 · 55713-12150
55714CLeft front wall upper side panel55714-12140 · 55714-12150
58741BRight side enclosure protection panel58741-12180
58742BLeft side enclosure protection panel58742-12170
61023BRight body inner front pillar sub-assembly61023-12390
61024BLeft body inner front pillar sub-assembly61024-12390
61037ARight body center pillar reinforcement sub-assembly61037-12915 · 61037-13901
61038ALeft body center pillar reinforcement sub-assembly61038-12915 · 61038-13901
61061Right wheel cover reinforcement sub-assembly61061-12020
61062Left wheel cover reinforcement sub-assembly61062-12040
61108ARight body front pillar lower reinforcement sub-assembly61108-12270 · 61108-12280
61109ALeft side body front pillar lower reinforcement sub-assembly61109-12260 · 61109-12270
61128Right front wall side panel reinforcement61103-12230
61129Left front wall side panel reinforcement61104-12260
61131Right body outer front upper pillar61131-12750
61131CRight body outer front pillar61131-12740
61132Left body outer front upper pillar61132-12730
61132BLeft body outer front pillar61132-12720
61161Right upper body inner front pillar61023-12380
61162Left side inner front upper pillar61024-12380
61175ANo. 2 right outer front pillar upper reinforcement61175-12240
61176DNo. 2 left body exterior front pillar reinforcement61176-12240
61201Roof right side longitudinal beam sub-assembly61201-12210 · 61201-13010
61202Roof left side longitudinal beam sub-assembly61202-12200 · 61202-13010
61203Roof right inner longitudinal beam sub-assembly61203-12310
61204Roof left inner longitudinal beam sub-assembly61204-12290
61211Roof right outer longitudinal beam61211-13110
61211CRoof right side rail61211-12490
61212Roof left outer longitudinal beam61212-13110
61212CRoof left side rail61212-12490
61245Roof right outer longitudinal beam reinforcement61245-13080
61246Roof left outer longitudinal beam reinforcement61246-13070
61305Right body center pillar lower reinforcement sub-assembly61305-12160
61306Left body center pillar lower reinforcement sub-assembly61306-12160
61311BRight body outer center pillar61311-12430
61311CRight rear body front outer panel61311-12420
61312BLeft body outer center pillar61312-12470
61312CLeft rear body front outer panel61312-12460
61343ARight body inner center pillar61032-12010
61344ALeft body inner center pillar61042-12010
61403CRight door outer sill reinforcement sub-assembly61403-12080 · 61403-12090 · 61403-12091
61404ELeft door outer sill reinforcement sub-assembly61404-12090 · 61404-12100 · 61404-12101
61611Right side hoarding61601-12B10 · 61601-13690
61612left side panel61602-12B10 · 61602-13750
61615GRight rear body rear side panel reinforcement61615-12020
61616FLeft rear body rear side panel reinforcement61616-12070
61621DBack door right opening slot61621-13080
61622DRear door left opening slot61622-13080
61631ARight wheel cover outer panel61631-12460 · 61631-12470
61632ALeft side wheel cover outer panel61632-12480 · 61632-12490
61633ARight wheel housing lining panel61607-12B50 · 61607-12B60 · 61607-12B70 · 61607-12B80 · 61607-12C20 · 61607-12C30 · 61607-12C40 · 61607-12C50 · 61607-13916
61634ALeft side wheel housing lining panel61608-12A80 · 61608-12B60 · 61608-12B70 · 61608-12B80 · 61608-12B90 · 61608-12C10 · 61608-12C20 · 61608-12C30 · 61608-13918
61645BRight rear side wheel housing corner panel61645-12150
61646BLeft rear side wheel housing corner panel61646-12140
61655BRight side wheel cover inner corner panel61655-13020
61656ALeft side wheel housing inner corner panel61656-13021
61697DRight side enclosure end cover61697-12913
61698DLeft side enclosure end cover61698-12913
61701BRoof right inner upper panel sub-assembly61701-12310
61702BRoof left inner upper panel sub-assembly61702-12310
61707LRight front roof inner panel sub-assembly61707-12080
61708GLeft front roof inner panel sub-assembly61708-12080
61711Roof right side outer panel61711-12340 · 61711-13140
61712Roof left outer panel61712-12380 · 61712-13140
61715BRight front roof inner extension61715-13070
61716BLeft front roof inner extension61715-13070
61717ARight side panel extension reinforcement61717-13030
61718ALeft side bulkhead extension reinforcement61718-13030
61731BRoof right inner panel61705-13914 · 61731-12790
61732BRoof left inner panel61706-13914 · 61732-12740
61737BRight inner lower panel of the roof61737-13070
61738BRoof left inner lower panel61738-13060
61747Roof right inner panel to wheel housing bracket61747-13070
61748CRoof left inner panel to wheel arch bracket61748-13100
61773BBack door upper right opening frame61773-13040
61774BBack door upper left opening frame61774-13040
61777DBack door right block fixing piece61777-13010
61778JBack door left block fixing piece61777-13010
61824DNoise Control Panel No. 161824-12070
61825ANoise Control Panel No. 261825-12060 · 61825-12070
61826ANoise Control Panel No. 361824-12070
61951Right trim part bracket61951-12010
61952Right trim part bracket61952-12010
62152BNo. 2 silencer pad on cowl side62152-12050 · 62152-12080
62554BNo. 4 column pad62554-12180
64304BGlove box bracket right reinforcement sub-assembly64304-12131 · 64304-12132 · 64304-12141 · 64304-12142
64305BGlove box bracket left reinforcement sub-assembly64305-12141 · 64305-12142 · 64305-12151 · 64305-12152
68981ABack door right side support rod fixing68981-13050
68982ABack door left support rod fixing68982-13040
75941ARight center pillar trim75941-12040 · 75941-12050
75942BLeft center pillar trim75942-12040 · 75942-12050
77278UFuel tank filler pipe protection device bracket77278-12040
