Toyota COROLLA 前翼子板挡泥板和前围板 — Figure 5304

Toyota COROLLA EPC diagram 5304, 前翼子板挡泥板和前围板, with 3 images and 50 PNC and OE references.

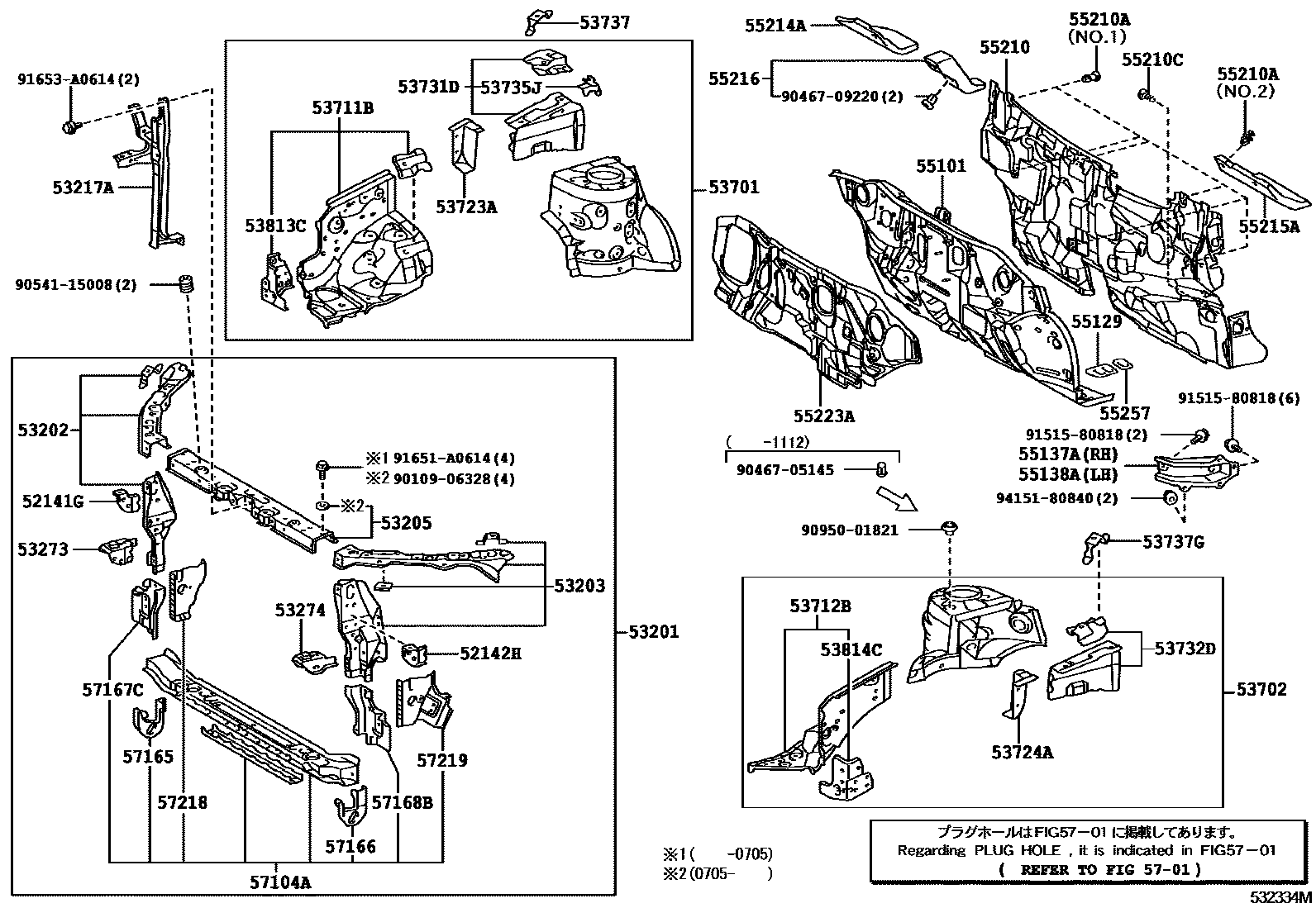

Toyota COROLLA 前翼子板挡泥板和前围板 EPC diagram — 532334M
前翼子板挡泥板和前围板 — 532334M (200704 – 999999)

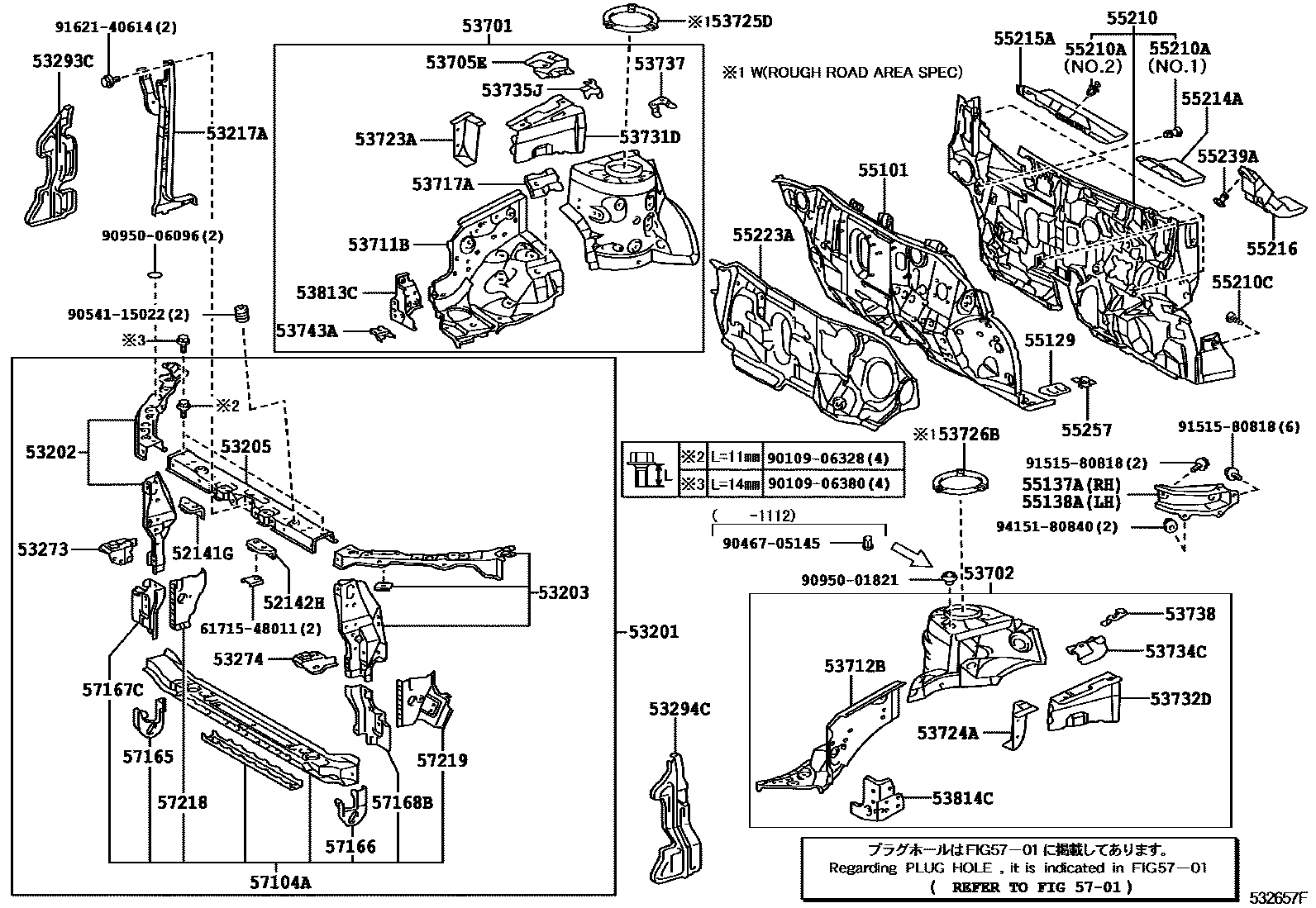

Toyota COROLLA 前翼子板挡泥板和前围板 EPC diagram — 532657F
前翼子板挡泥板和前围板 — 532657F (200708 – 999999)

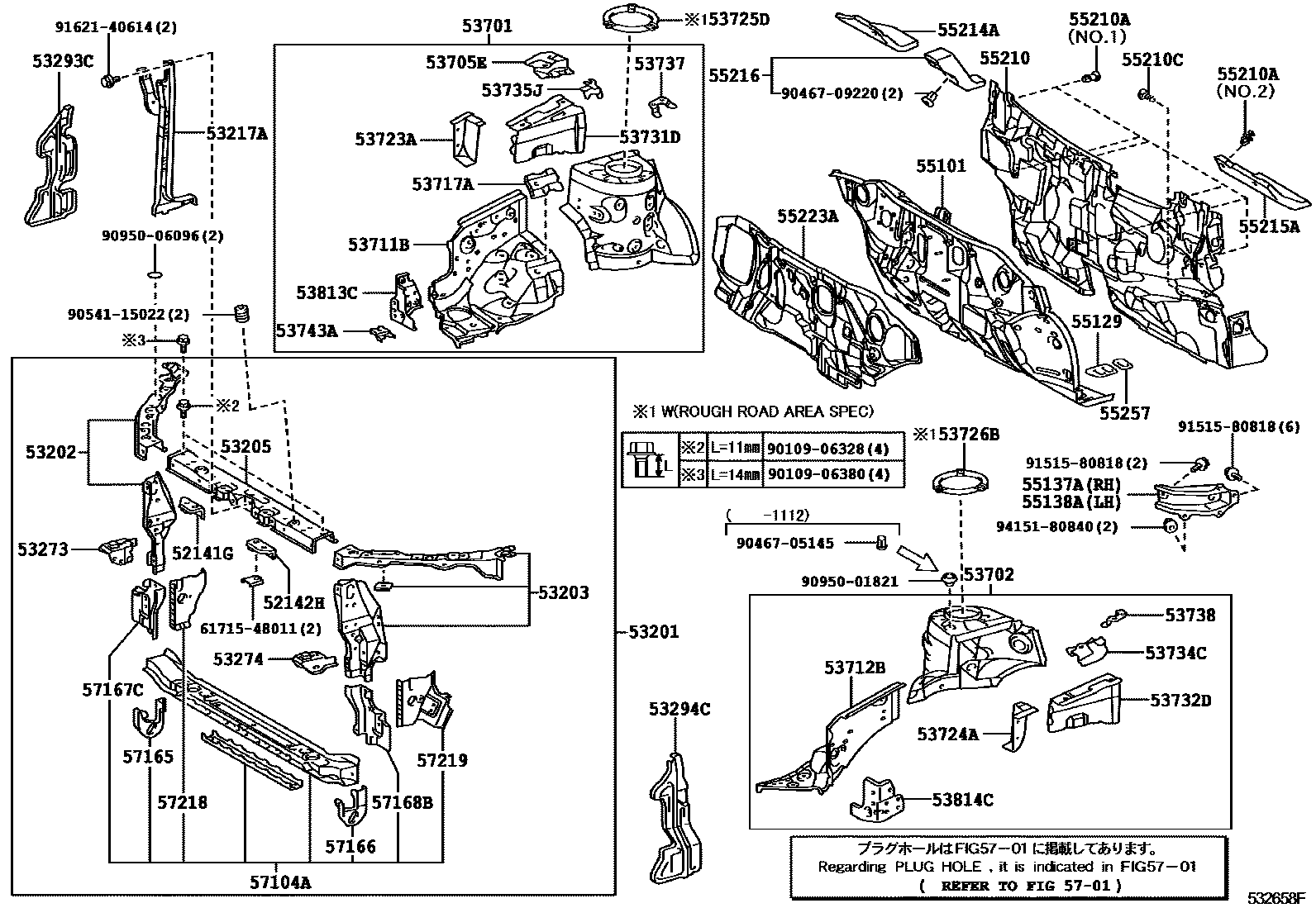

Toyota COROLLA 前翼子板挡泥板和前围板 EPC diagram — 532658F
前翼子板挡泥板和前围板 — 532658F (200708 – 999999)

PNC and OE references

PNCPart nameOE numbers
52141GFront bumper right side stay52141-12540 · 52141-12550
52142HFront bumper left stay52142-12460 · 52142-12470
53201Radiator bracket sub-assembly53201-12B20 · 53201-12B50 · 53201-12B70
53202Radiator right side bracket sub-assembly53202-12510 · 53202-12540
53203Radiator left bracket sub-assembly53203-12460 · 53203-12470
53205Radiator upper bracket sub-assembly53205-12290 · 53205-12291
53217Aengine cover lock bracket53208-12530 · 53208-12540 · 53208-13070
53273Front bumper arm right mounting bracket53273-12120
53274Front bumper arm left mounting bracket53274-12120
53293CRadiator right baffle53293-12080 · 53293-12150
53294CRadiator left baffle53294-12110 · 53294-12170
53701Right front fender fender sub-assembly53701-12995 · 53701-12A20
53702Left front fender fender sub-assembly53702-12992 · 53702-12A30 · 53702-12A31
53705EFront fender to front wall right side beam sub-assembly53705-12020
53711BRight front fender front fender53711-12280 · 53711-12908
53712BLeft front fender front fender53712-12230 · 53712-12906
53717Afender fender53717-12060
53723AFront spring bracket right side reinforcement53723-12080
53724AFront spring bracket left reinforcement53724-12070
53725DNo. 2 front spring bracket right side reinforcement53723-12091 · 53723-12110
53726BNo. 2 front spring bracket left reinforcement53723-12091 · 53723-12110
53731DRight front fender to cowl side upper beam53731-12160 · 53731-12903
53732DLeft front fender to cowl side upper beam53732-12140 · 53732-12901
53734CLeft front fender to cowl side front lower beam53706-12040
53735JNo. 5 front fender fender liner53735-12080
53737Right front fender to front wall side sill53737-12090 · 53737-12110
53737GRight front fender to front wall side sill53737-12090
53738Left front fender to front wall side sill53738-12070
53743ARight front fender fender front reinforcement53743-12050
53813CRight front fender extension53803-12060 · 53813-12120
53814CLeft front fender extension53814-12070 · 53814-12090
55101Front apron sub-assembly55101-12D00 · 55101-12D10 · 55101-12D30 · 55101-12D40 · 55101-12D50 · 55101-12D70 · 55101-13350 · 55101-13360
55129Front panel hole cover55129-32030 · 55139-32010
55137ARight side bracket (front wall to frame)55137-12060
55138ALeft side bracket (front wall to frame)55138-12030
55210Front wall insulation pad assembly55210-12570 · 55210-12590 · 55210-12591 · 55210-12620
55210Aclip90467-11122 · 90467-11127
55214ANo. 2 insulation pad for front wall panel55214-12030 · 55214-12050 · 55214-12100
55215ANo. 3 insulation pad for front wall panel55215-12120 · 55215-12130
55216No. 4 heat insulation pad for front wall55216-12010 · 55216-12020 · 55216-12030
55223AFront wall outer heat insulation pad55223-12180 · 55223-12190
55239ANo. 3 insulation pad for front wall panel55239-48020
55257cowl opening cover55257-32010
57104AFront cross member sub-assembly57104-12280 · 57104-12290 · 57104-12291 · 57104-12300 · 57104-12301
57165Front cross member lower right reinforcement57165-12070
57166Front cross member lower left reinforcement57166-12020
57167CFront cross member right corner panel57167-12130
57168BFront cross member left corner panel57168-12130
57218No. 1 front longitudinal beam corner plate57218-12030
57219No. 2 front longitudinal beam corner plate57219-12030
