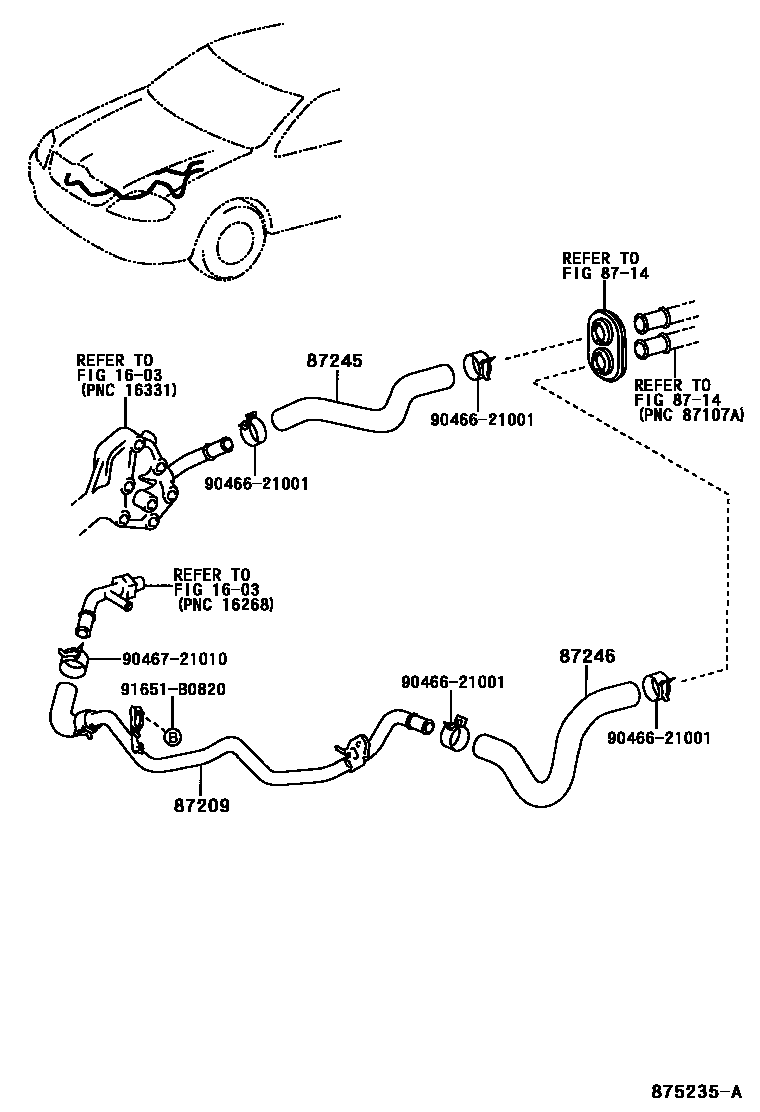

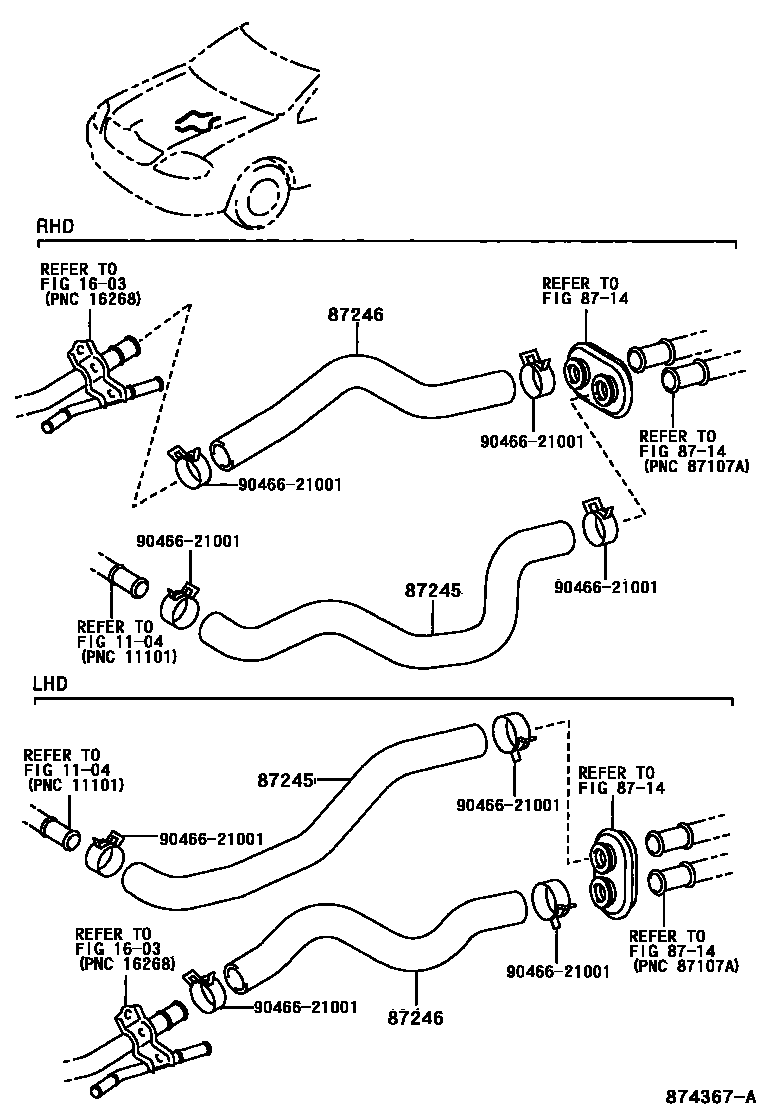

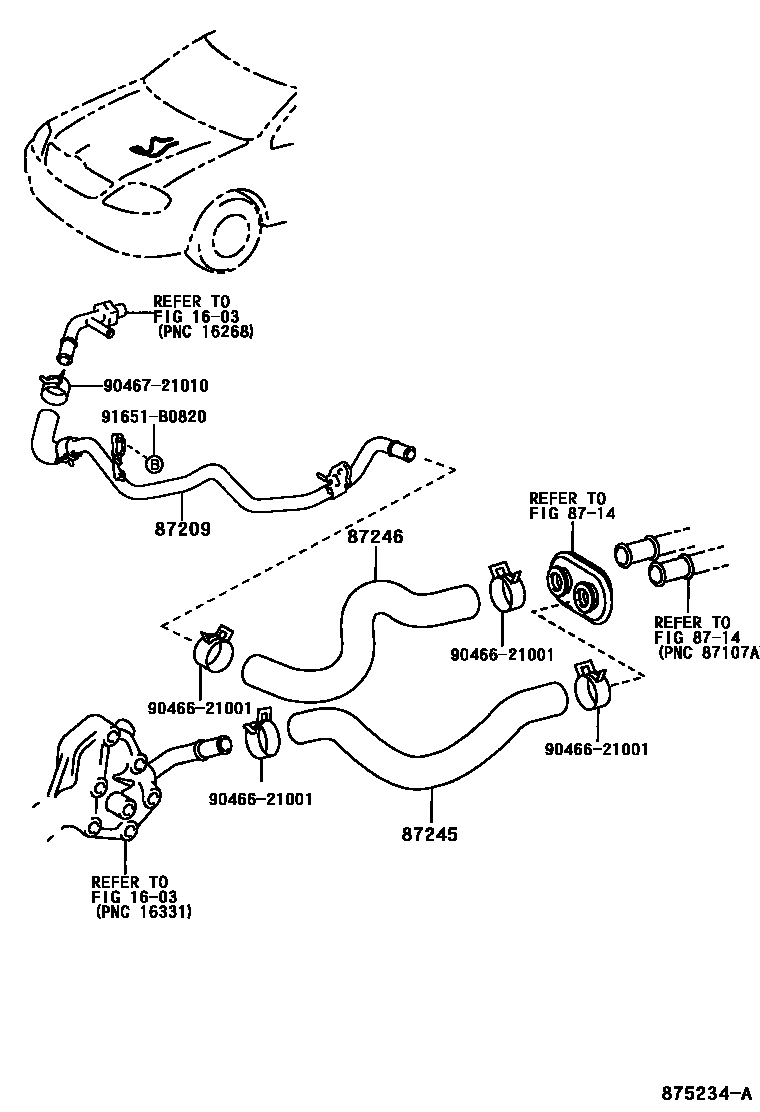

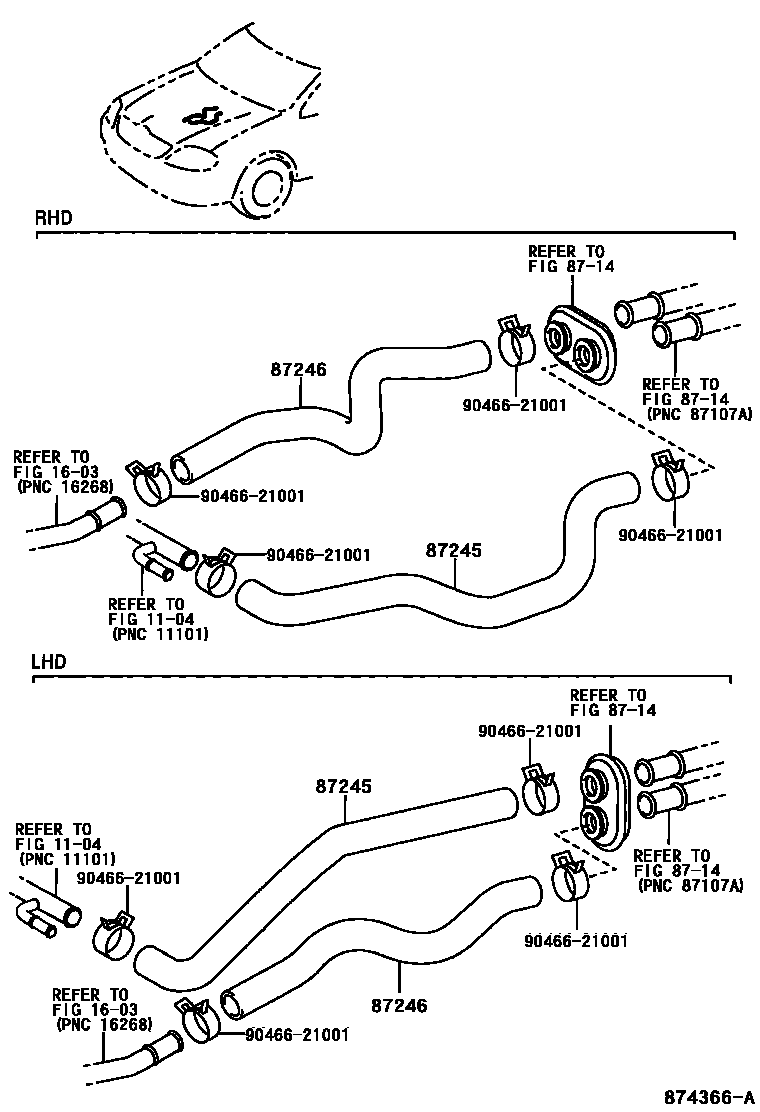

Toyota COROLLA 暖风和空调系统 - 水管 — Figure 8716
Toyota COROLLA EPC diagram 8716, 暖风和空调系统 - 水管, with 4 images and 3 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 87209 | Water hose sub-assembly | 87209-12450 |
| 87245 | Heater water inlet hose | 87245-1A870 · 87245-1E050 · 87245-1E051 · 87245-1E070 · 87245-1E071 · 87245-1E072 · 87245-1E110 · 87245-1E111 · 87245-1E130 · 87245-1E131 · 87245-1E150 · 87245-1E151 · 87245-1E152 |
| 87246 | Heater outlet hose | 87245-1A890 · 87245-1E060 · 87245-1E061 · 87245-1E080 · 87245-1E081 · 87245-1E120 · 87245-1E121 · 87245-1E140 · 87245-1E141 · 87245-1E160 · 87245-1E161 |
