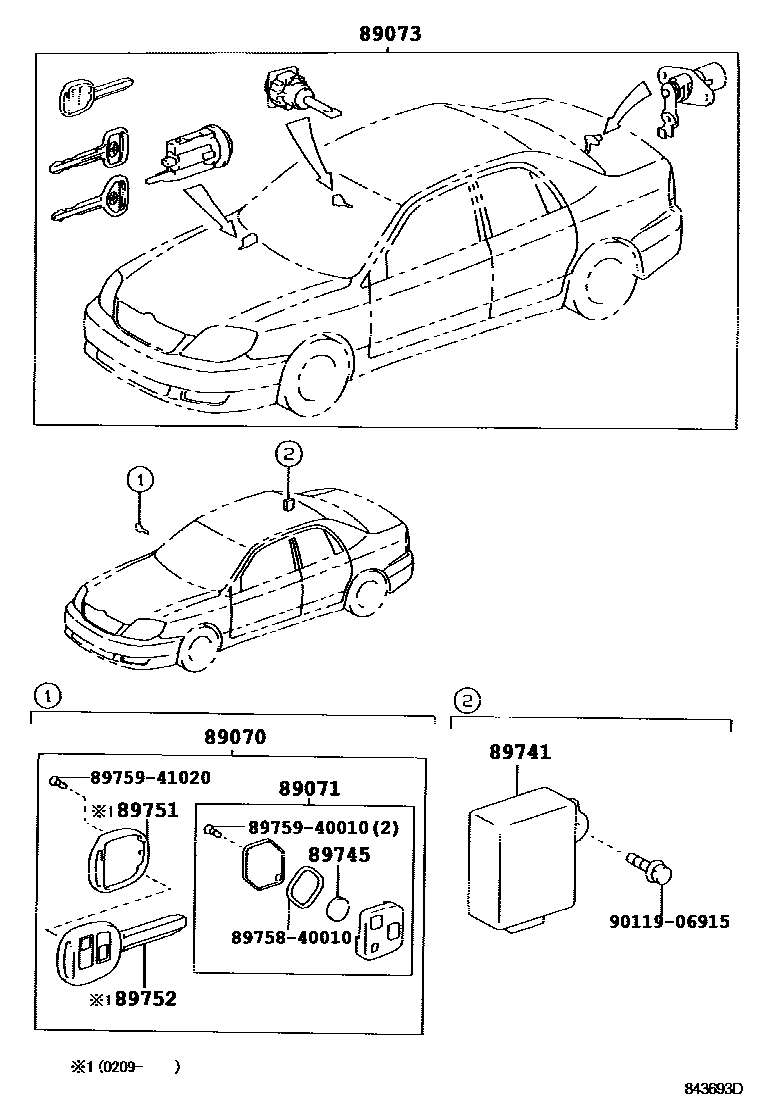

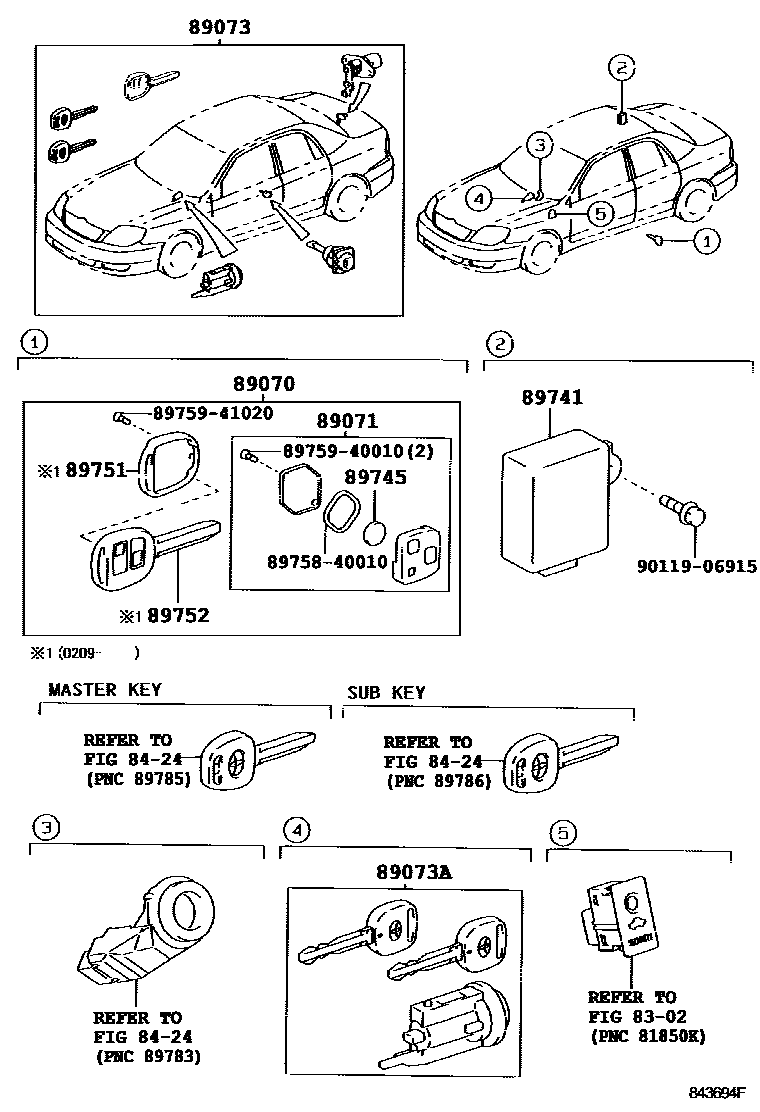

Toyota COROLLA 遥控门锁 — Figure 8420
Toyota COROLLA EPC diagram 8420, 遥控门锁, with 2 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89070 | Remote key assembly | 89070-02100 · 89070-02101 · 89070-12050 · 89070-12100 · 89070-12110 · 89070-12120 · 89070-12300 · 89070-12301 · 89070-13030 · 89070-13031 · 89070-44080 · 89070-44081 · 89070-44100 · 89070-44110 · 89070-44111 |
| 89071 | Remote key sub-assembly module assembly | 89071-28040 · 89071-33070 · 89071-33080 · 89071-33100 · 89071-60030 · 89071-60040 |
| 89073 | Lock cylinder assembly with transmitter housing (without module) | 69005-12A10 · 69005-12A11 · 69005-12A20 · 69005-12A21 · 69005-12A30 · 69005-12A31 · 69005-12A60 · 69005-12A61 · 69005-12B30 · 69005-12B31 · 69005-13820 · 69005-13821 · 69005-13840 · 69005-13841 · 69005-13850 · 69005-13851 · 69005-13A10 · 69005-13A11 · 69005-1E740 · 69005-1E741 · 69005-1E760 · 69005-1E761 · 69005-1E790 · 69005-1E791 · 69005-1E800 · 69005-1E801 · 89073-02140 · 89073-02141 · 89073-12250 · 89073-12260 · 89073-12270 · 89073-12280 · 89073-12290 · 89073-12300 · 89073-12310 · 89073-12360 · 89073-12390 · 89073-12450 · 89073-13070 · 89073-13110 · 89073-13120 · 89073-13130 |
| 89073A | Ignition lock cylinder assembly with transmitter housing (internal toothed key) | 69057-12590 · 69057-12660 · 69057-52290 · 69057-52291 · 89073-12221 · 89073-12330 · 89073-12350 |
| 89741 | door control receiver | 89741-12230 · 89741-12250 · 89741-12260 |
| 89745 | Transmitter battery | 89745-40010 |
| 89751 | Transmitter housing cover | 89751-44020 · 89751-44021 · 89751-44030 · 89751-44040 · 89751-44041 |
| 89752 | transmitter housing | 89752-13020 |
