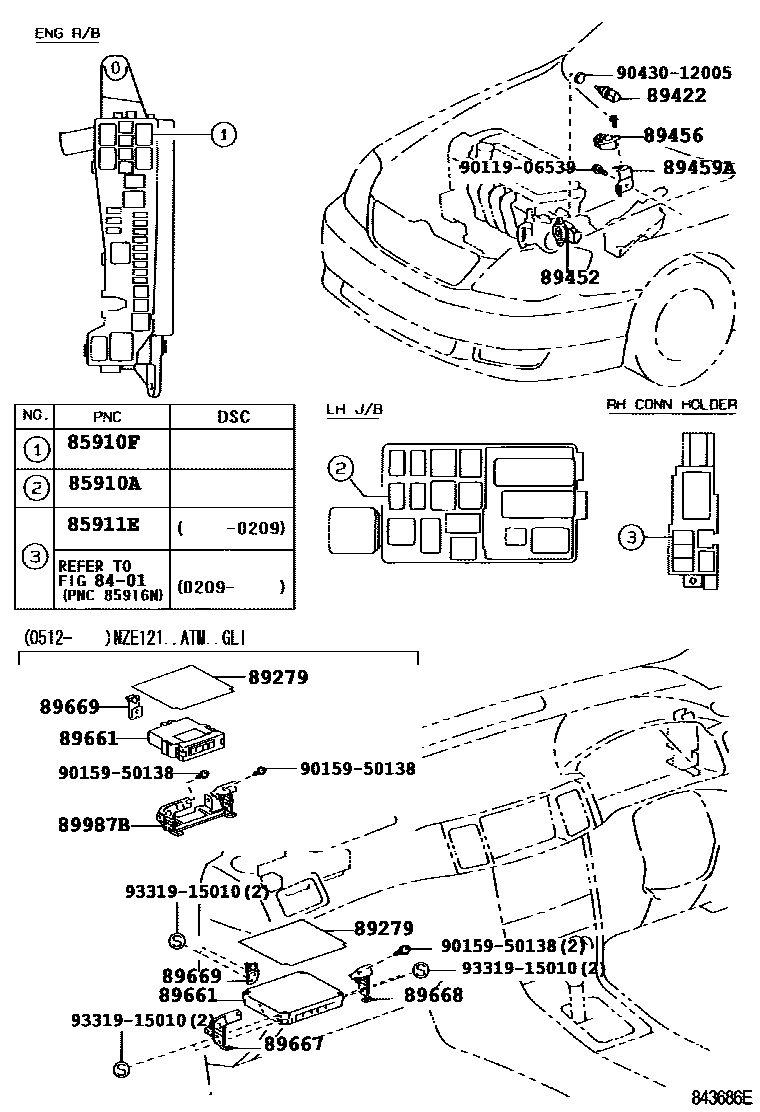

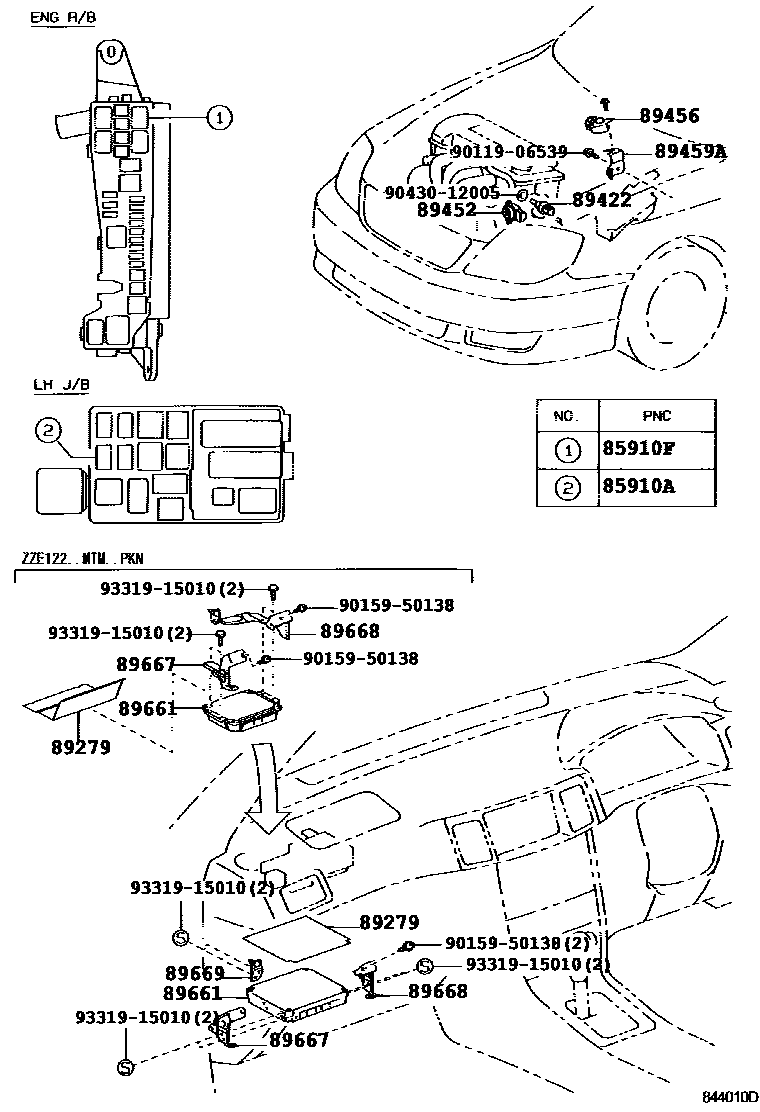

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 2 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87008 · 90080-87010 · 90080-87019 · 90080-87021 · 90080-87027 · 90987-02012 · 90987-02020 |
| 85910F | ECU relay (for EFI) | 90080-87008 · 90080-87010 · 90080-87019 · 90080-87021 · 90080-87027 · 90987-02012 · 90987-02020 |
| 85911E | Generator cut-off relay | 90080-87019 · 90987-02012 · 90987-02020 |
| 89279 | Engine control ECU cover | 89279-12150 · 89279-12160 · 89279-52050 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 · 89422-35010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-0A010 · 89452-20130 |
| 89456 | variable resistor | 89456-30010 |
| 89459A | Variable resistor bracket | 89459-12030 |
| 89661 | Engine control ECU | 89661-12A50 · 89661-12A60 · 89661-12C80 · 89661-12C90 · 89661-12D00 · 89661-1E460 · 89661-1E470 · 89661-1E480 · 89661-1E490 · 89661-1E500 · 89661-1E510 · 89661-1E520 · 89661-1E530 · 89661-1E550 · 89661-1E560 · 89666-12060 · 89666-12110 · 89666-12130 · 89666-12131 · 89666-12150 · 89666-12151 · 89666-12180 · 89666-12190 · 89666-12210 · 89666-12230 · 89666-12300 · 89666-12301 · 89666-12310 · 89666-12311 |
| 89667 | Engine control ECU bracket | 89667-12190 · 89667-12200 · 89667-13030 |
| 89668 | No. 2 engine control ECU bracket | 89668-12100 · 89668-12110 · 89668-13030 |
| 89669 | No. 3 engine control ECU bracket | 89669-12030 · 89669-12040 |
| 89987B | No.1 ECU bracket | 89987-12010 |
