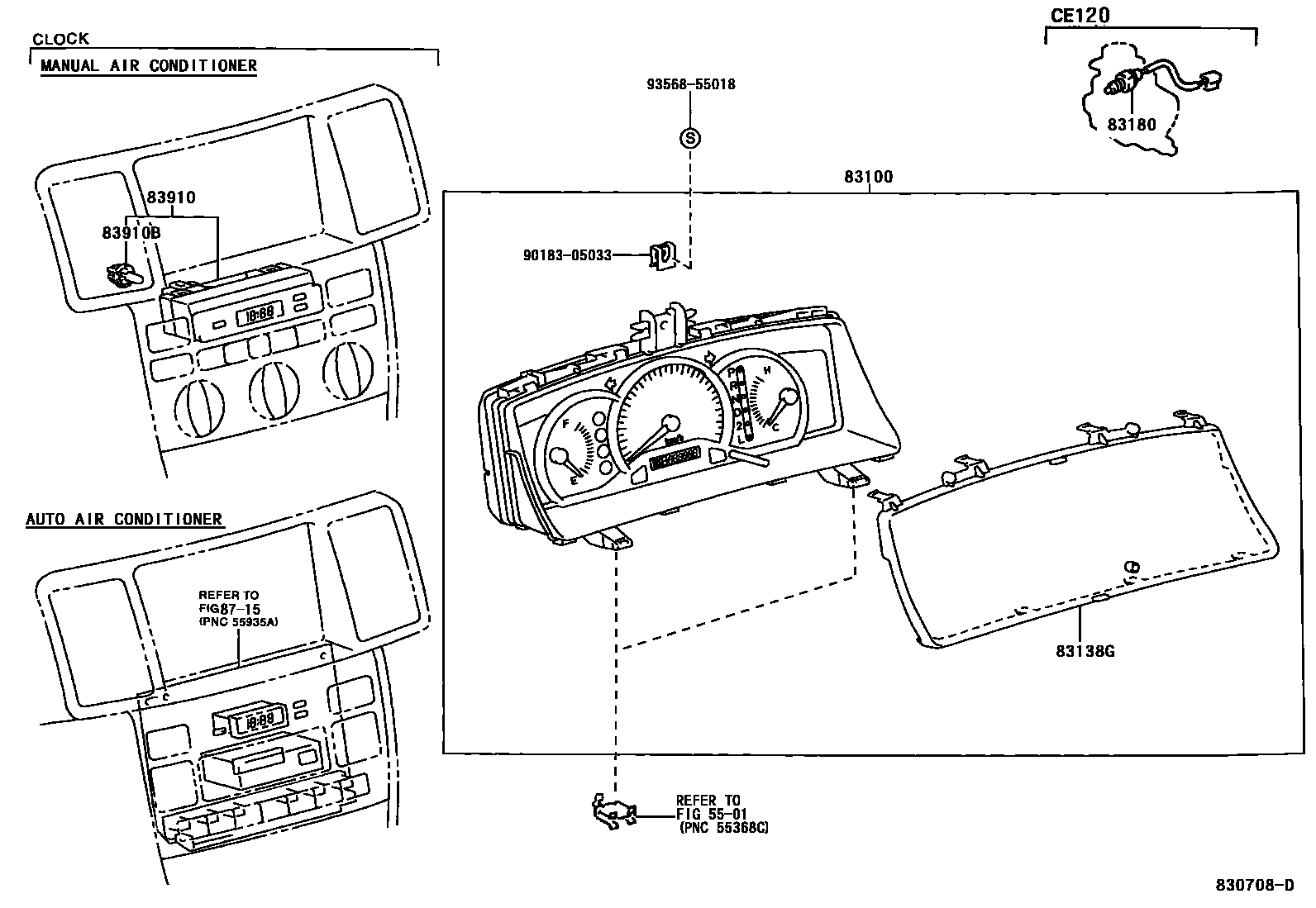

Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 1 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100 | Combined instrument assembly | 83800-02600 · 83800-02620 · 83800-02650 · 83800-02840 · 83800-02850 · 83800-02860 · 83800-02F90 · 83800-12A80 · 83800-12B00 · 83800-12B30 · 83800-12B40 · 83800-12B50 · 83800-12B60 · 83800-12B70 · 83800-12B80 · 83800-12B90 · 83800-12C00 · 83800-12C10 · 83800-12C20 · 83800-12C30 · 83800-12C40 · 83800-12C50 · 83800-12C60 · 83800-12C70 · 83800-12C71 · 83800-12C80 · 83800-12C90 · 83800-12D00 · 83800-12D10 · 83800-12D11 · 83800-12D20 · 83800-12D30 · 83800-12D50 · 83800-12D60 · 83800-12D70 · 83800-12D80 · 83800-12D90 · 83800-12E80 · 83800-12E90 · 83800-12F00 · 83800-12F10 · 83800-1E800 · 83800-1E810 · 83800-1E820 · 83800-1E830 · 83800-1E840 · 83800-1E850 · 83800-1E860 · 83800-1E870 · 83800-1E880 · 83800-1E890 · 83800-1H010 · 83800-1H020 · 83800-1H070 · 83800-1H080 · 83800-1H090 · 83800-1H100 · 83800-1H110 · 83800-1H120 · 83800-1H130 · 83800-1H140 · 83800-1H150 · 83800-1H160 · 83800-1H170 · 83800-1H180 · 83800-1H320 · 83800-1H330 · 83800-1H340 · 83800-1H350 · 83800-1H360 · 83800-1H370 · 83800-1H380 · 83800-1H390 · 83800-1H610 · 83800-1H620 · 83800-1H630 · 83800-1H640 · 83800-1H650 · 83800-1H660 · 83800-1H670 · 83800-1H680 · 83800-1H690 · 83800-1H700 · 83800-1H710 · 83800-1H720 · 83800-1H740 · 83800-1H750 · 83800-1H800 · 83800-1H810 · 83800-1H820 · 83800-1H830 · 83800-1H840 · 83800-1H850 · 83800-1H860 · 83800-1H870 · 83800-1H880 · 83800-1H890 · 83800-1K010 · 83800-1K020 · 83800-1K030 · 83800-1K040 |
| 83138G | Instrument cluster glass | 83852-02550 · 83852-02590 · 83852-12A70 · 83852-1E730 · 83852-1E760 |
| 83180 | Speed detector assembly | 83180-32020 |
| 83910 | clock assembly | 83910-12560 |
| 83910B | clock indicator light bulb | 90010-07018 |
