Toyota COROLLA 线束和卡夹 — Figure 8202

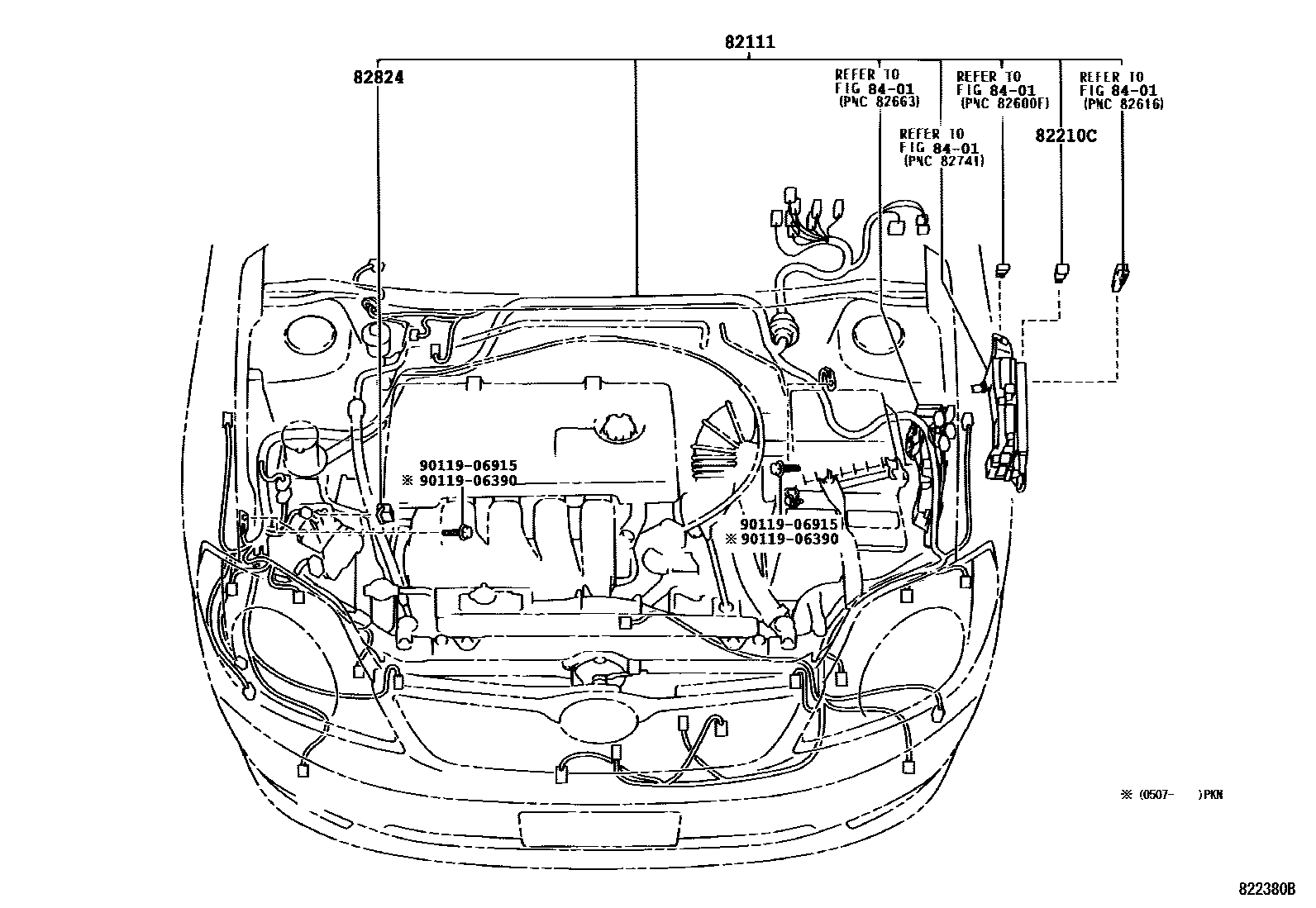

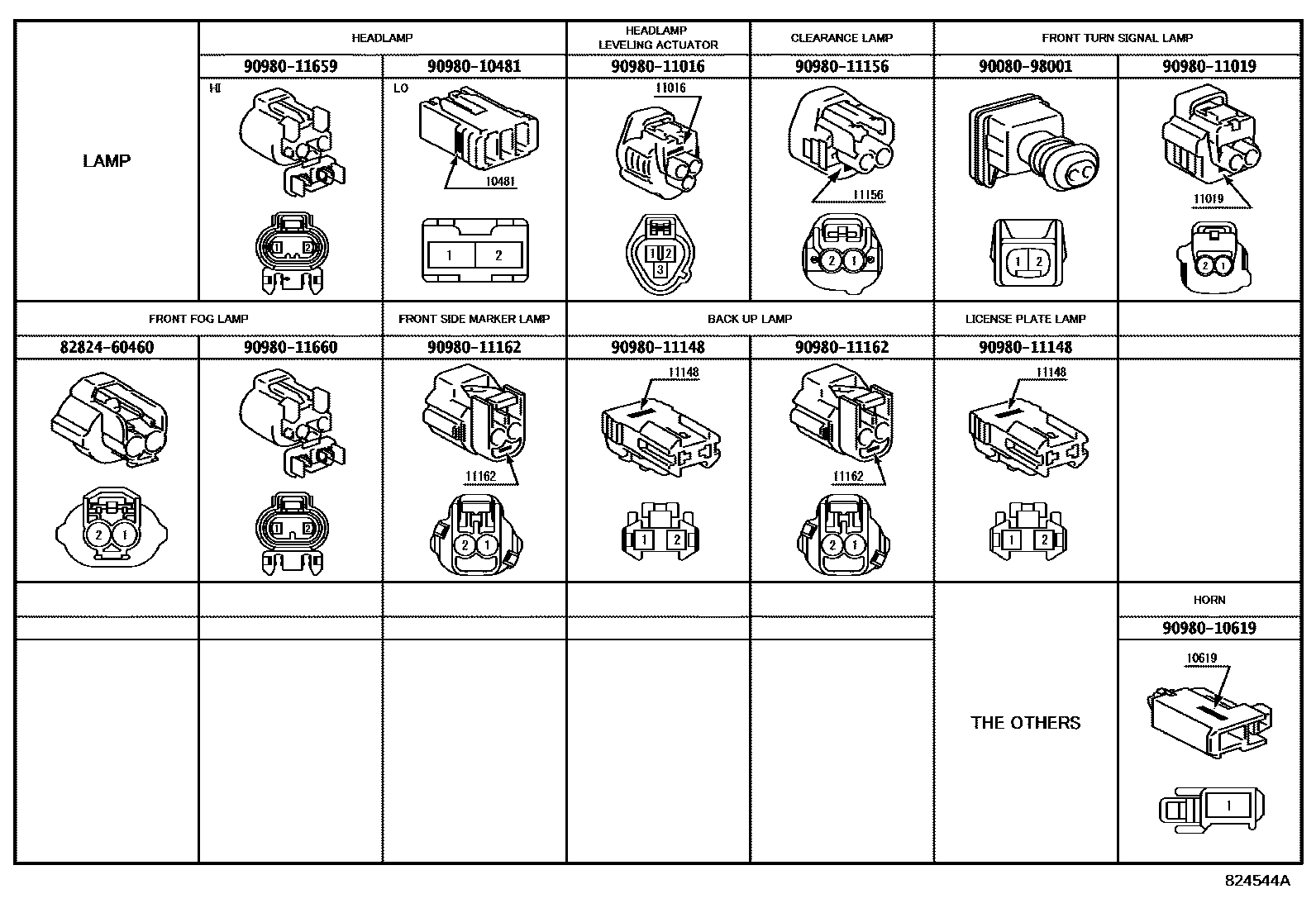

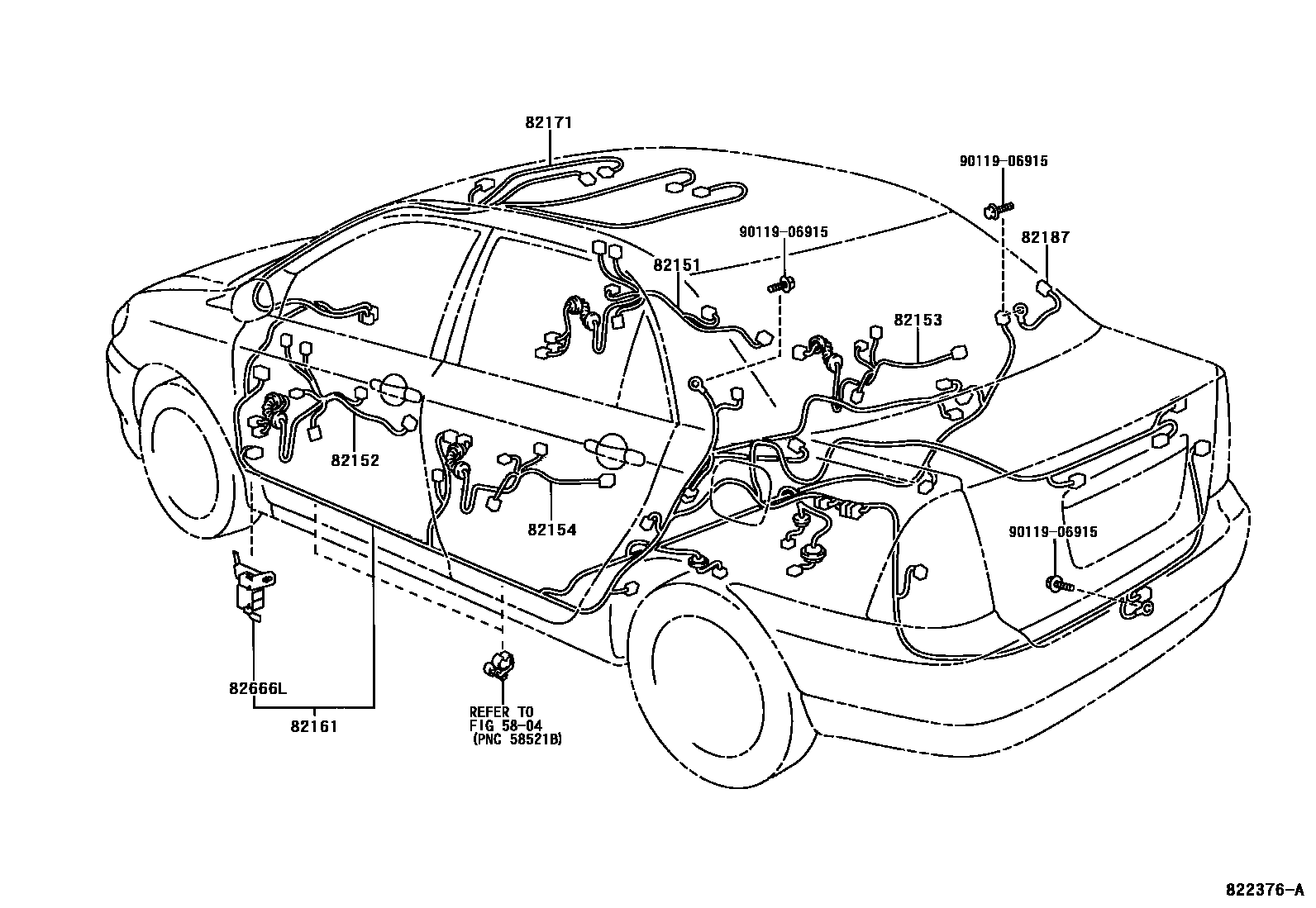

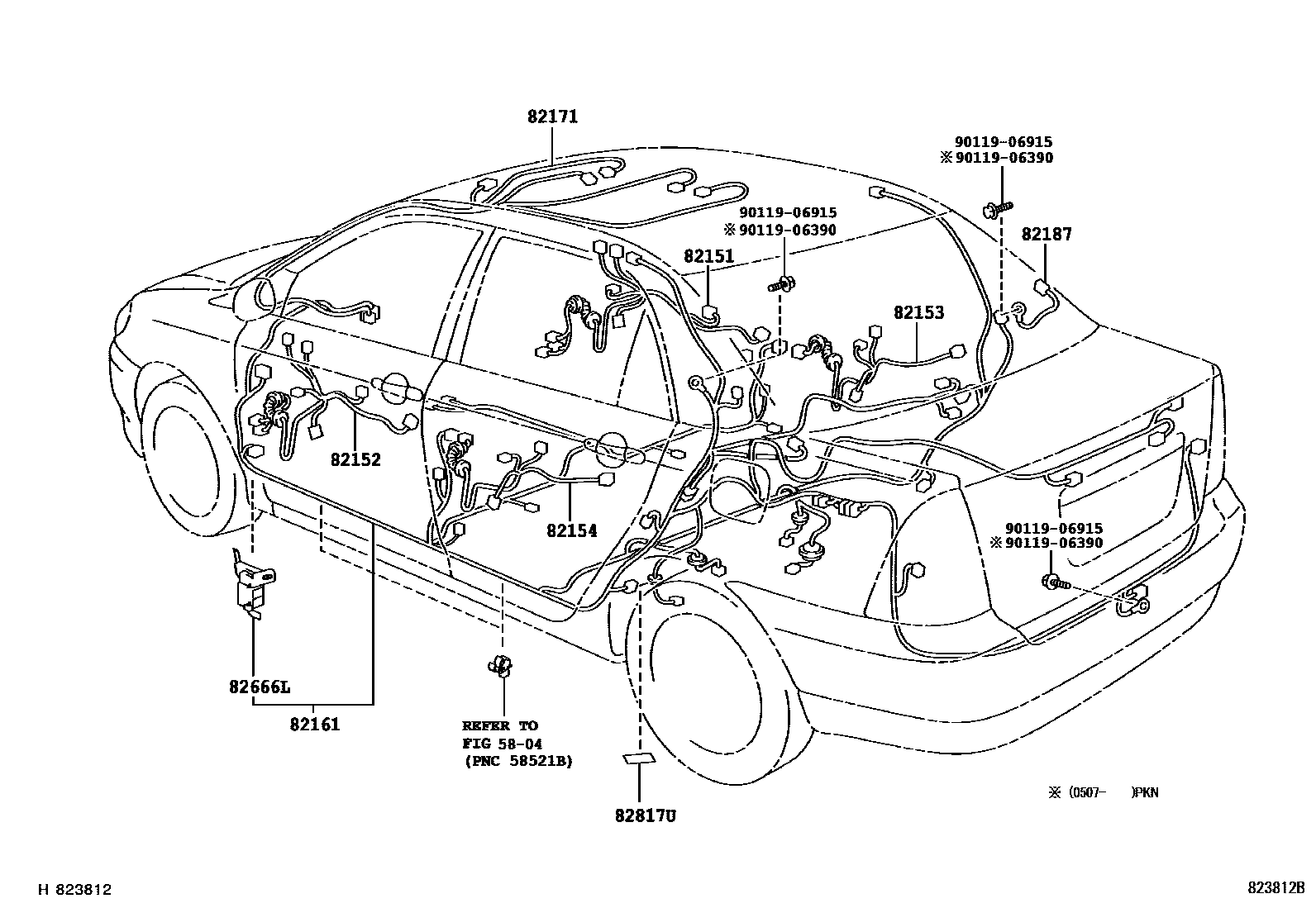

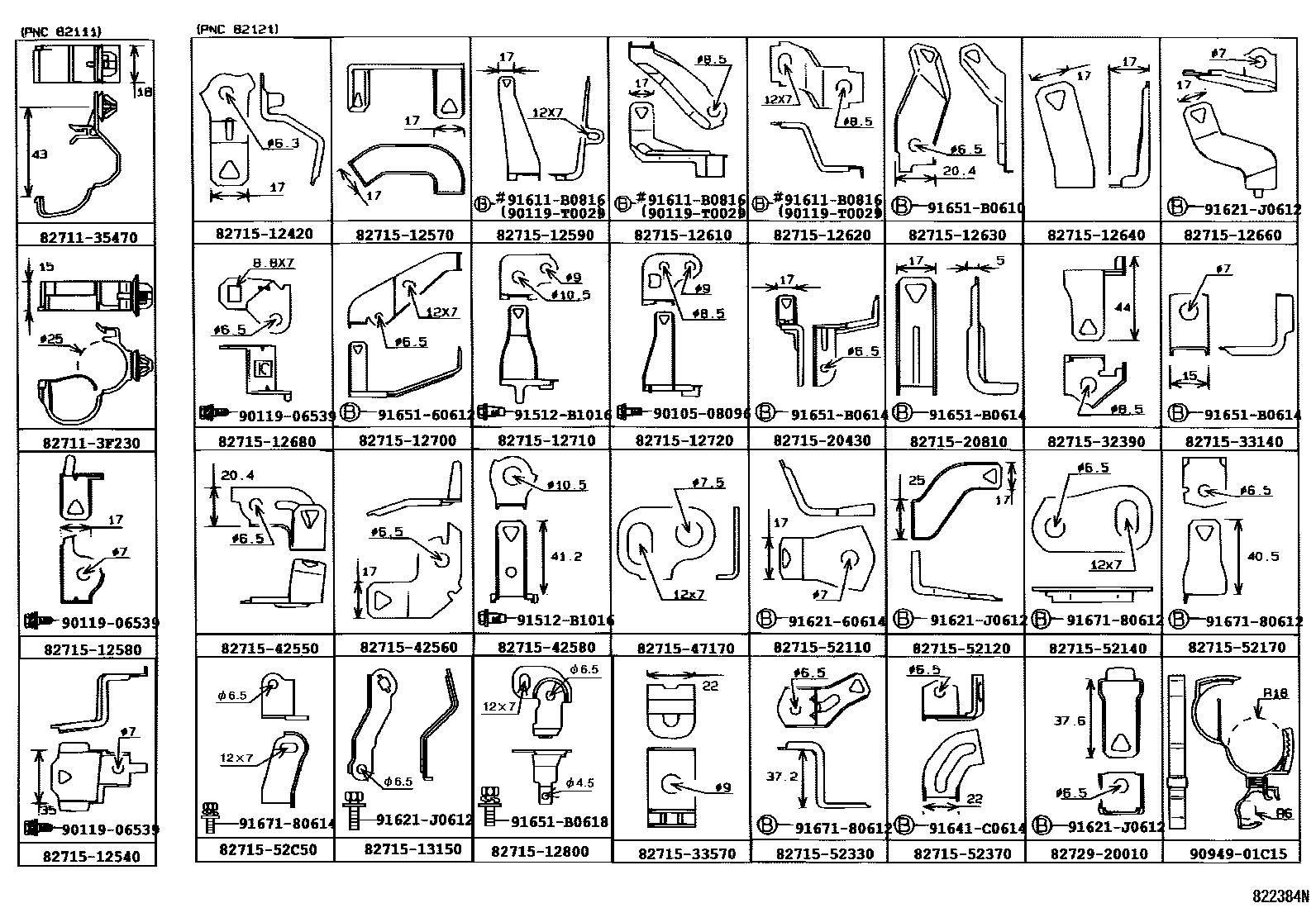

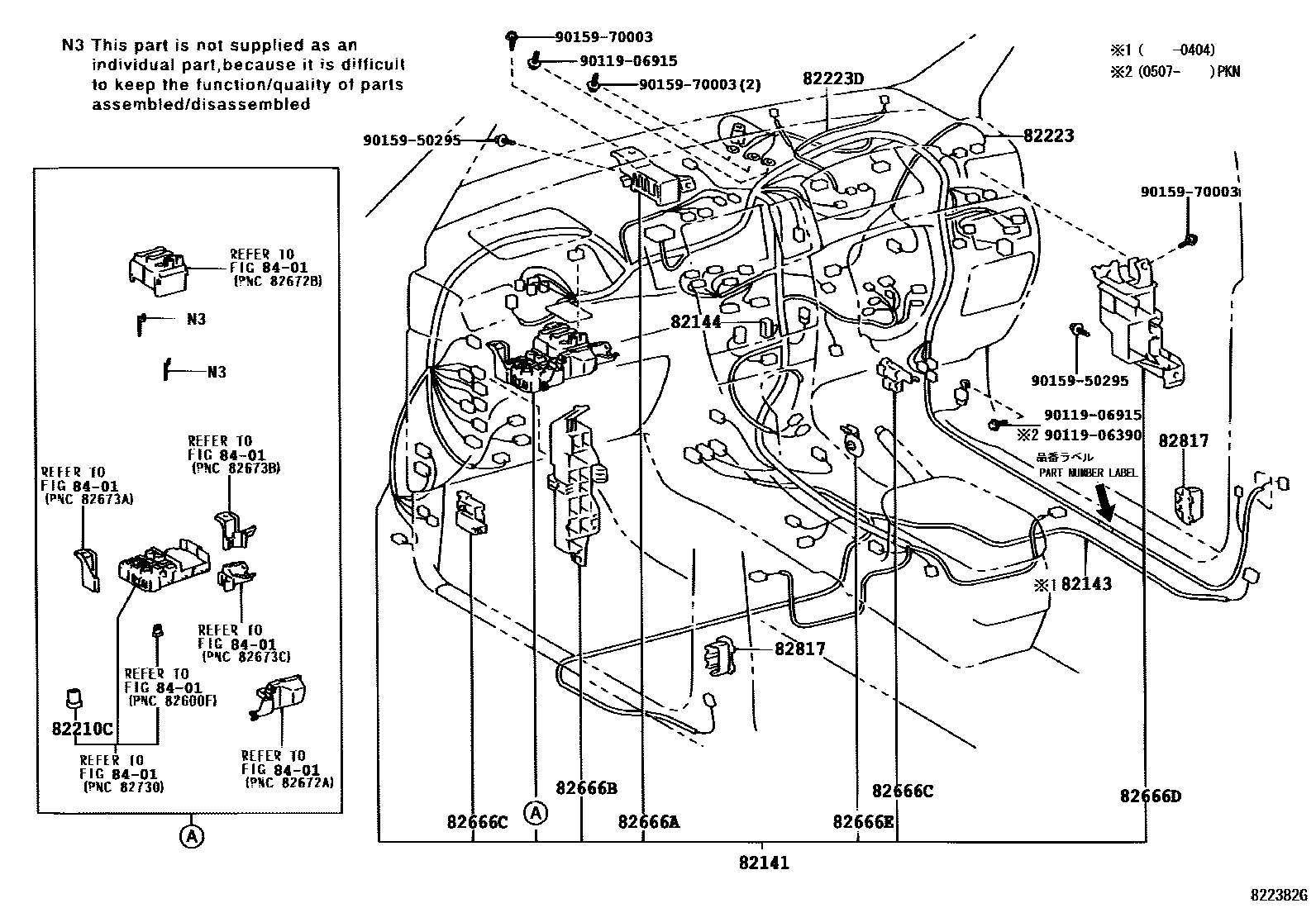

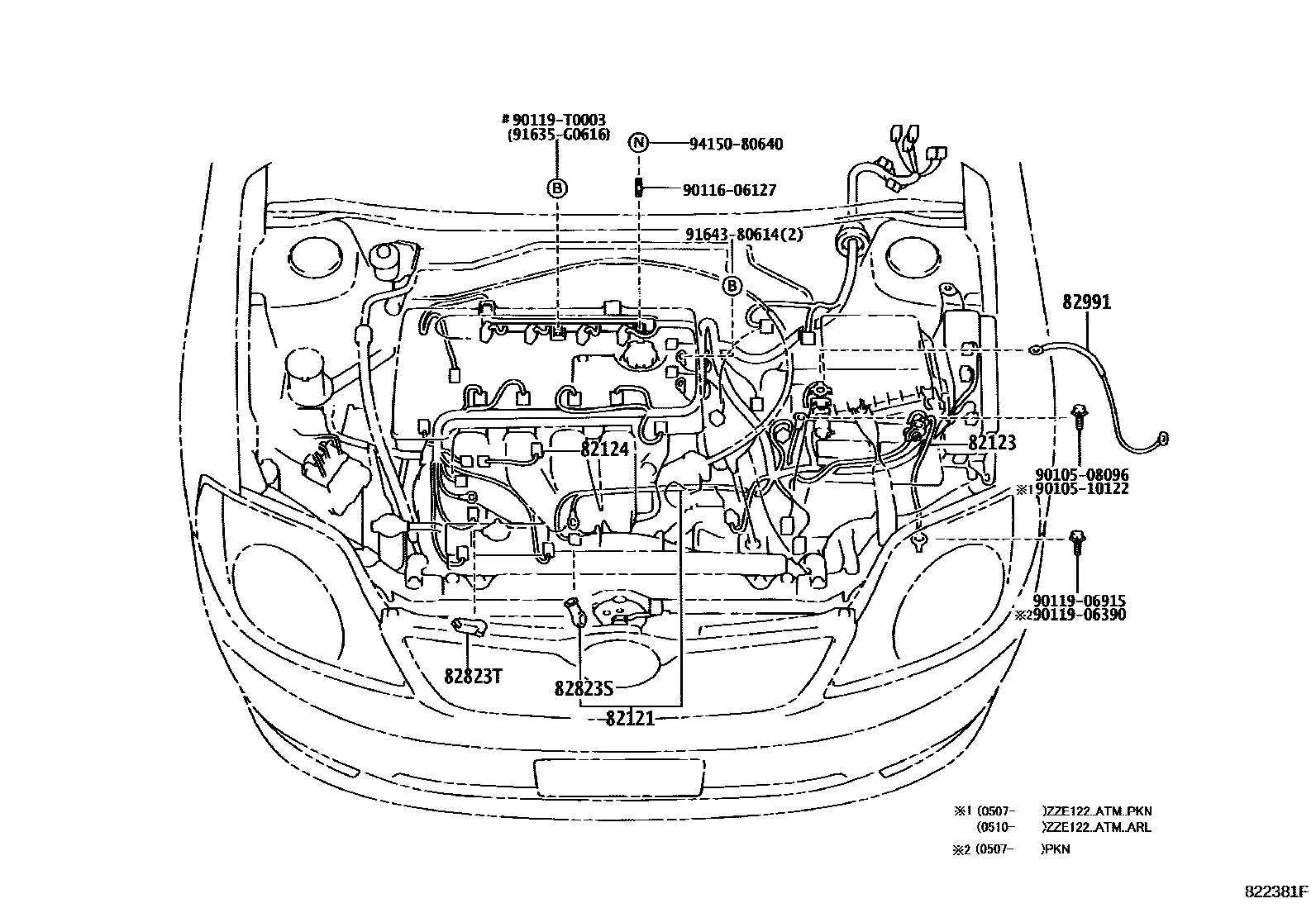

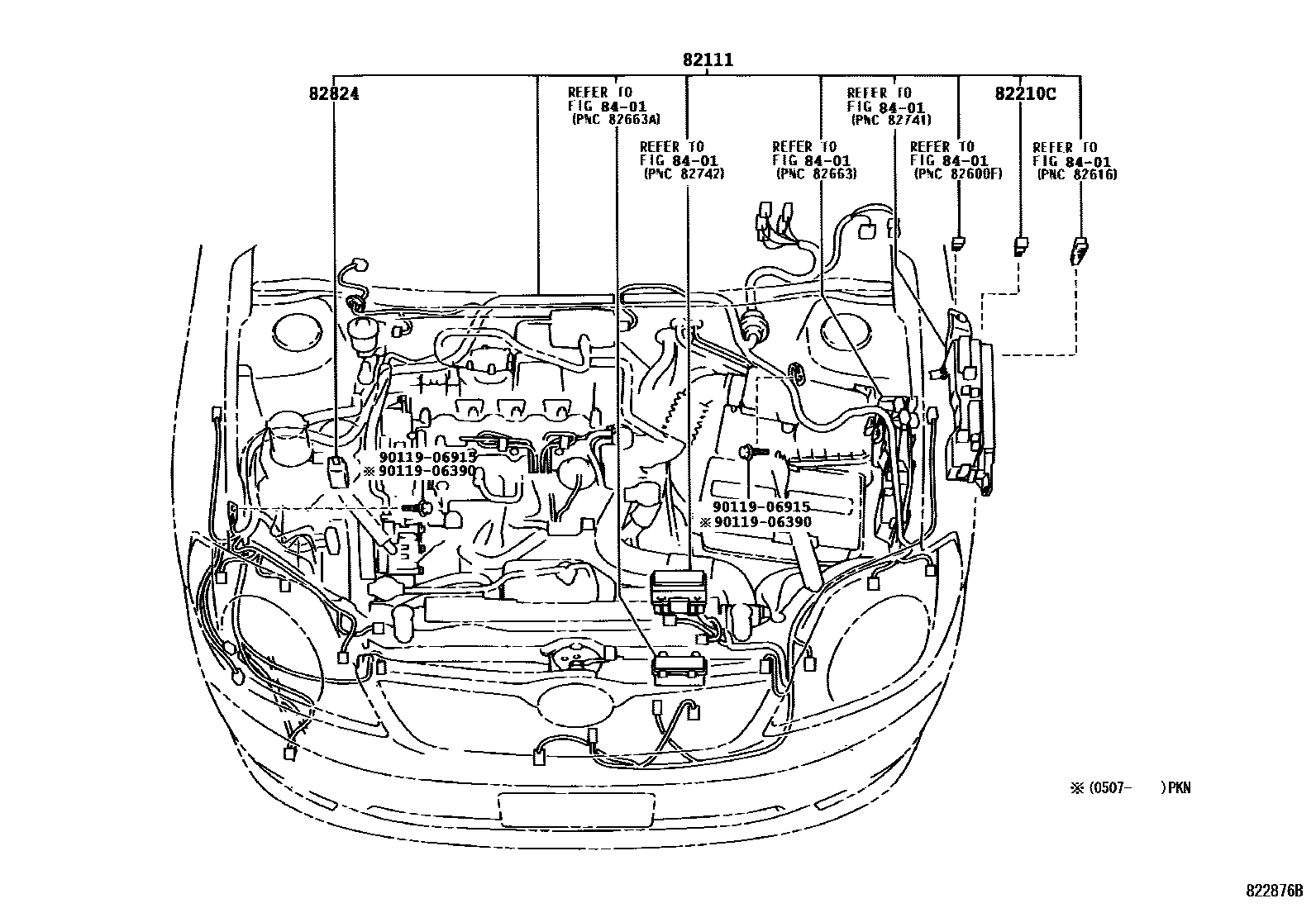

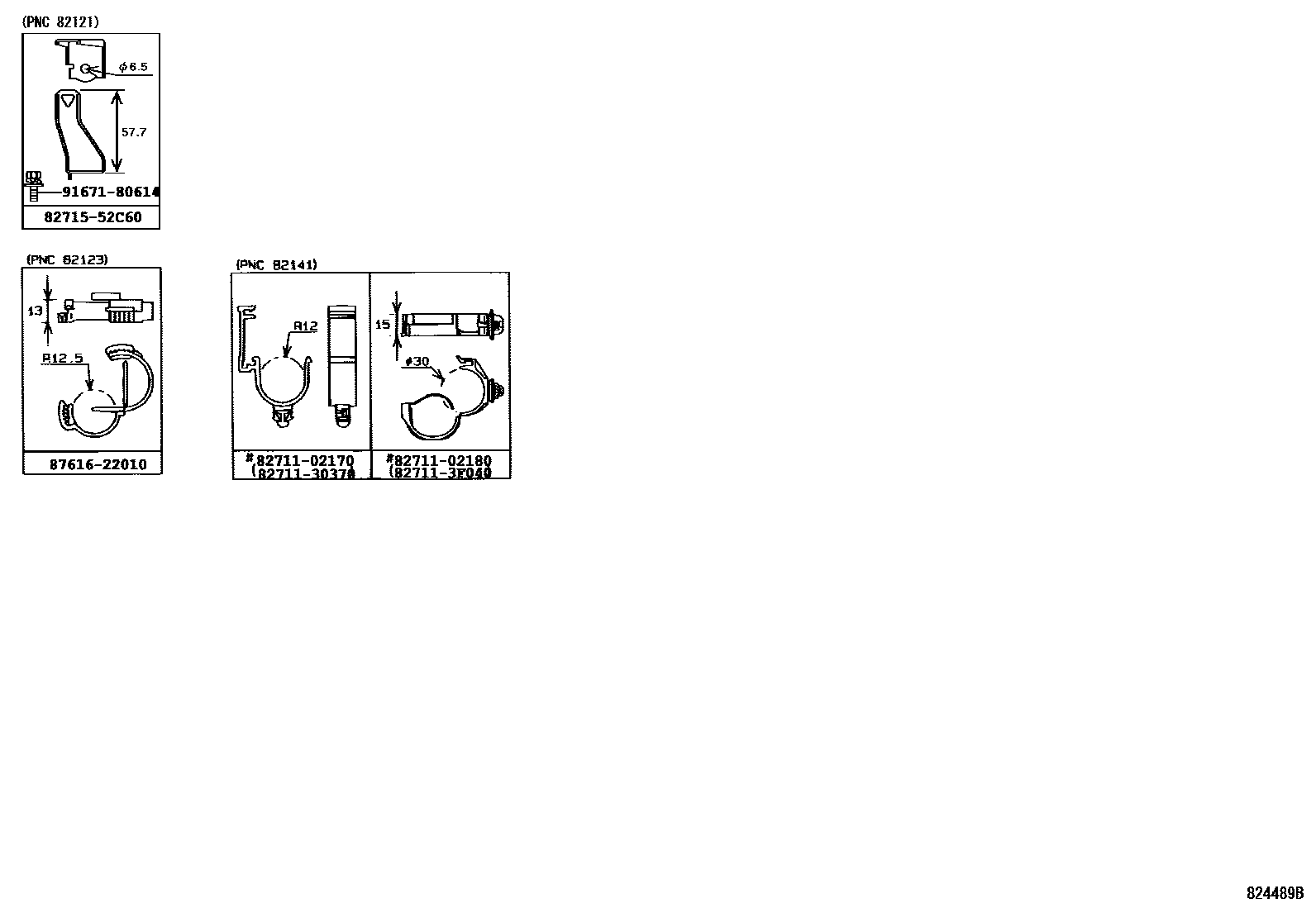

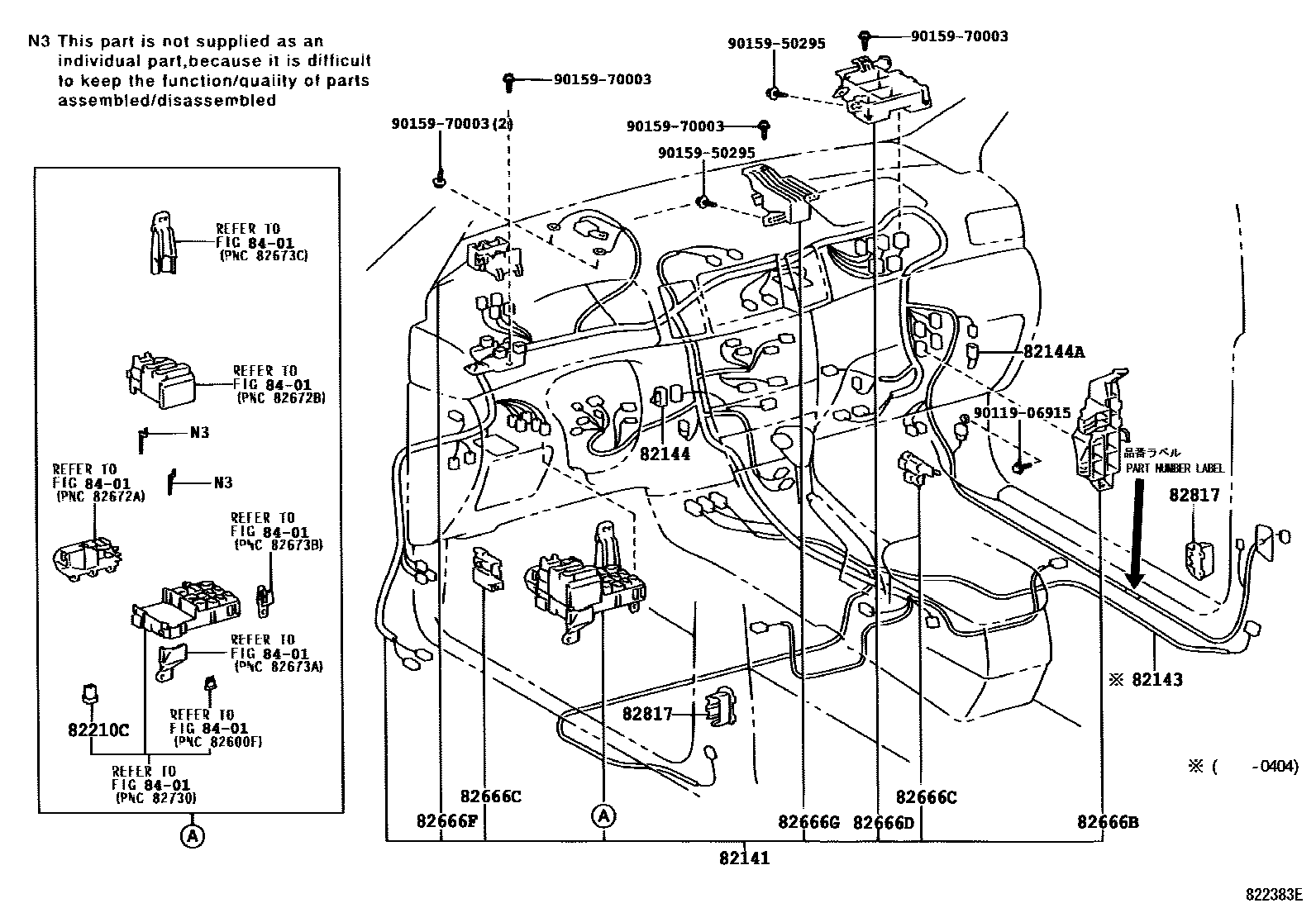

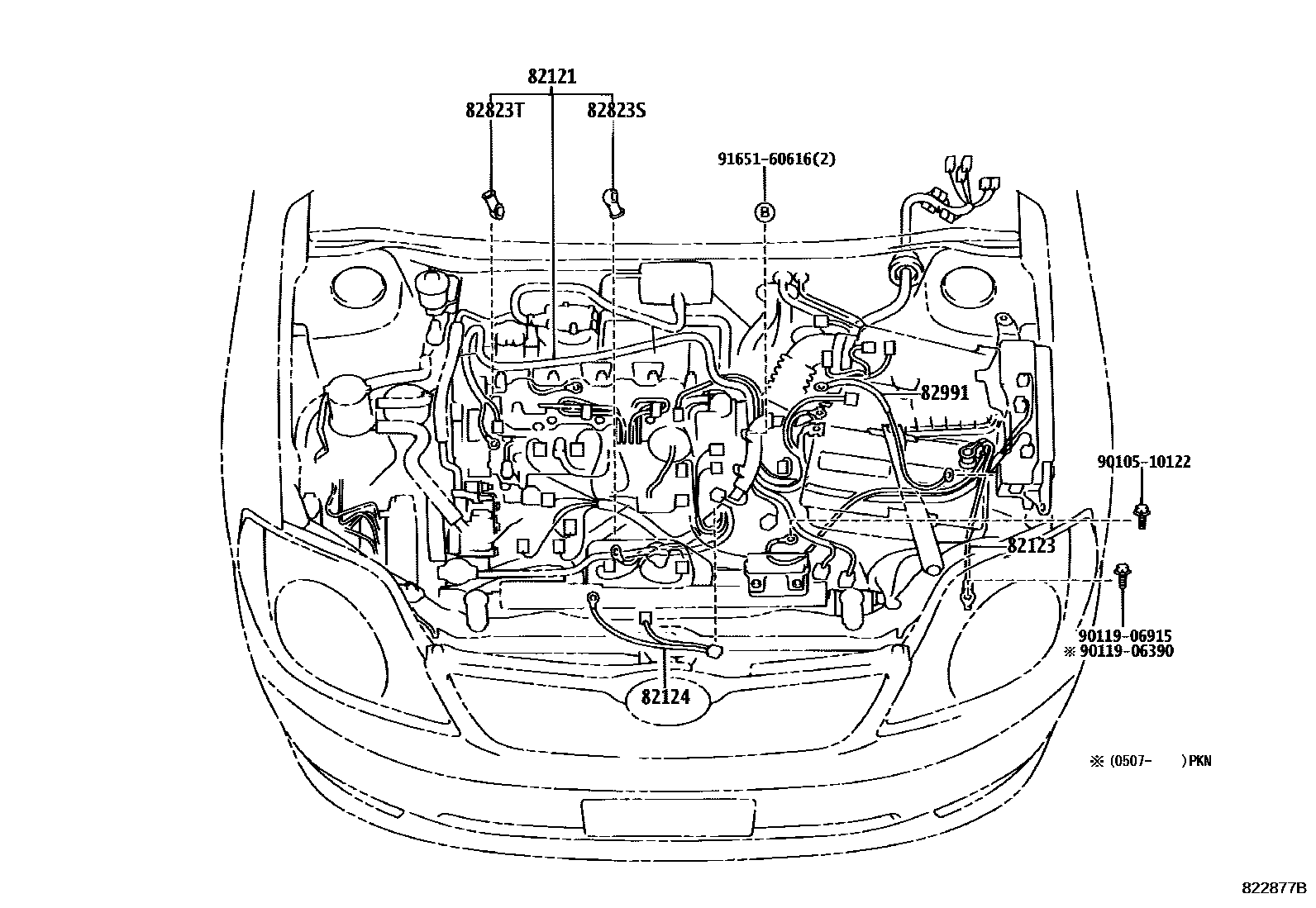

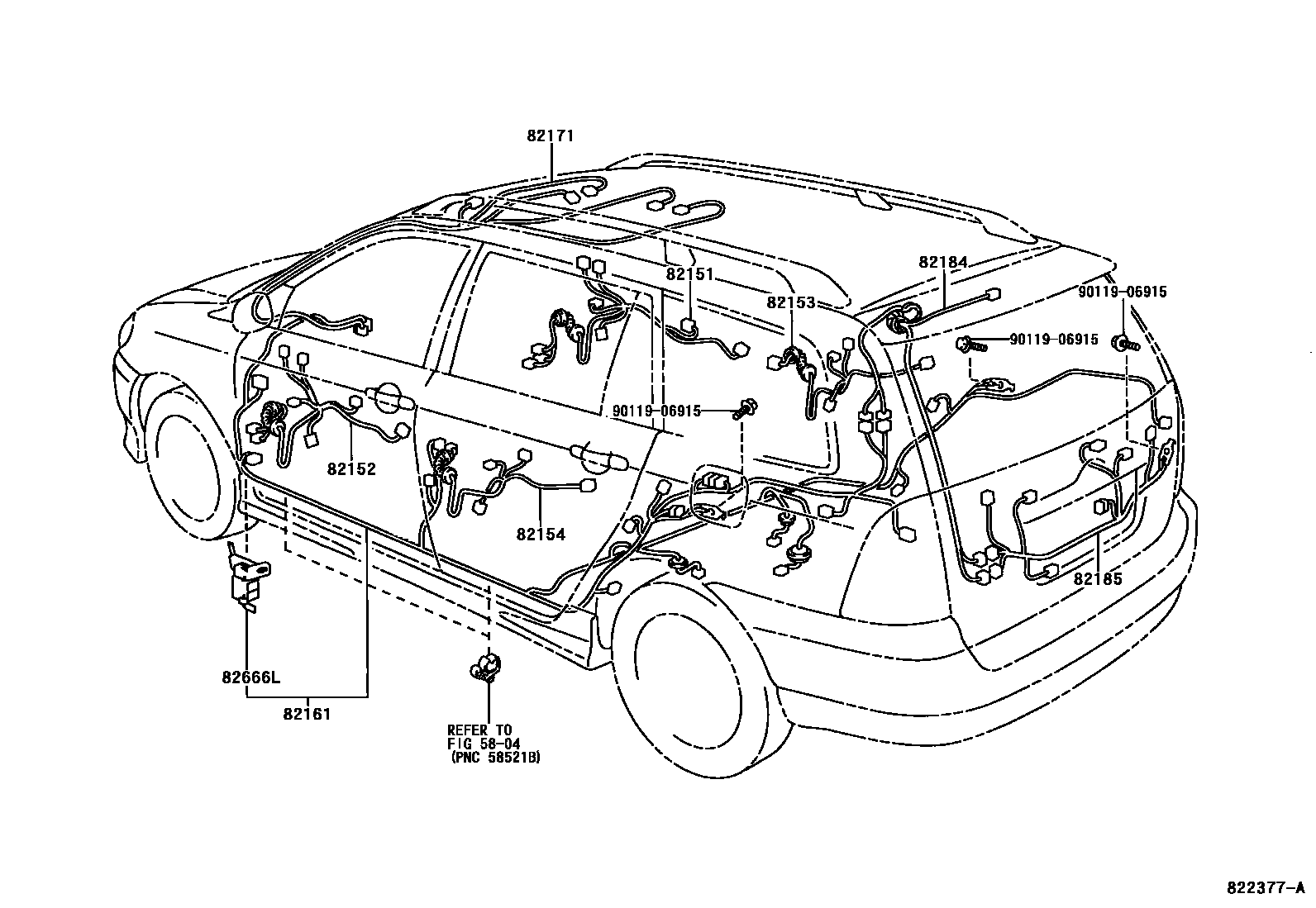

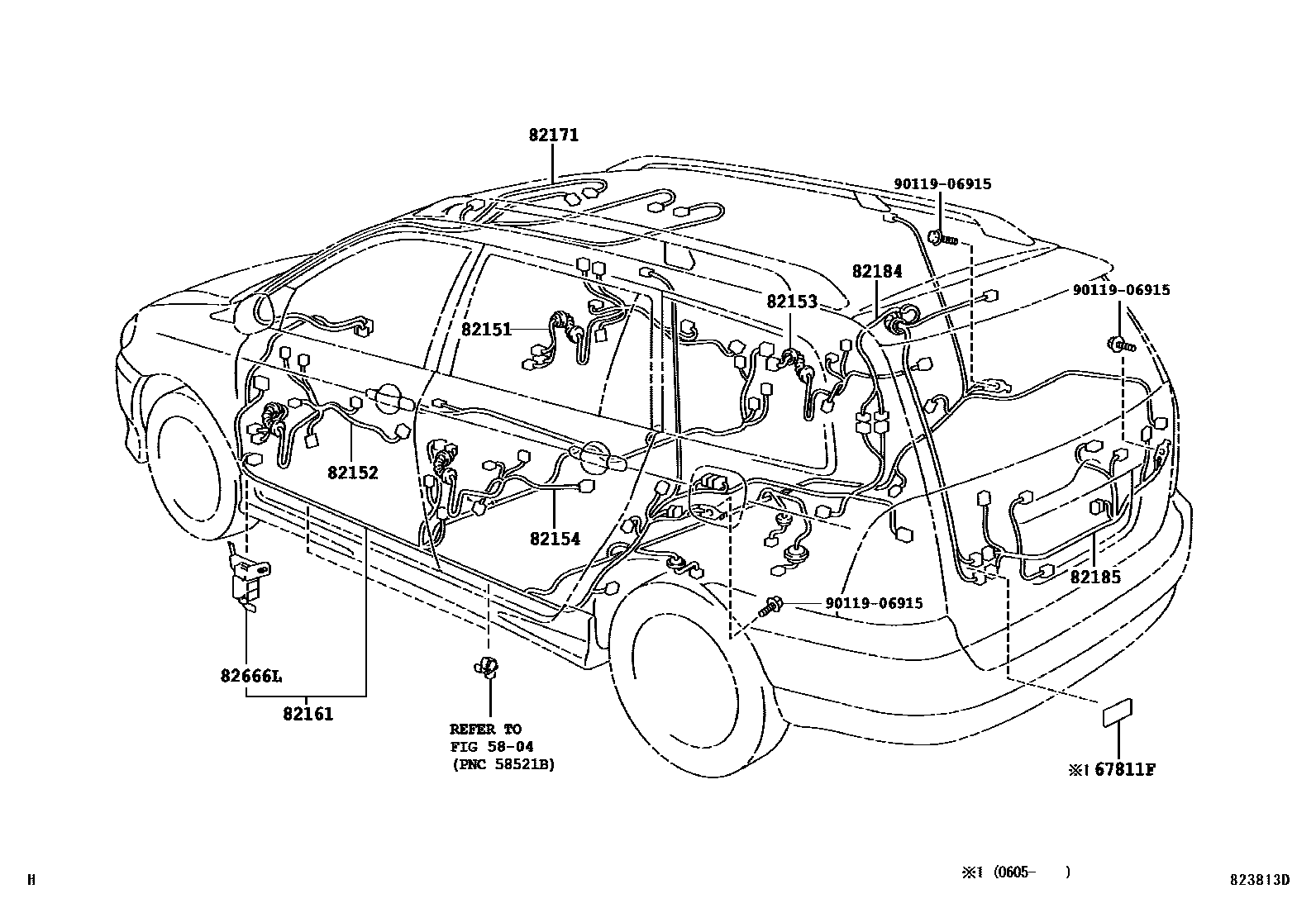

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 16 images and 38 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 67811F | Front door silencer pad | 67811-22070 |

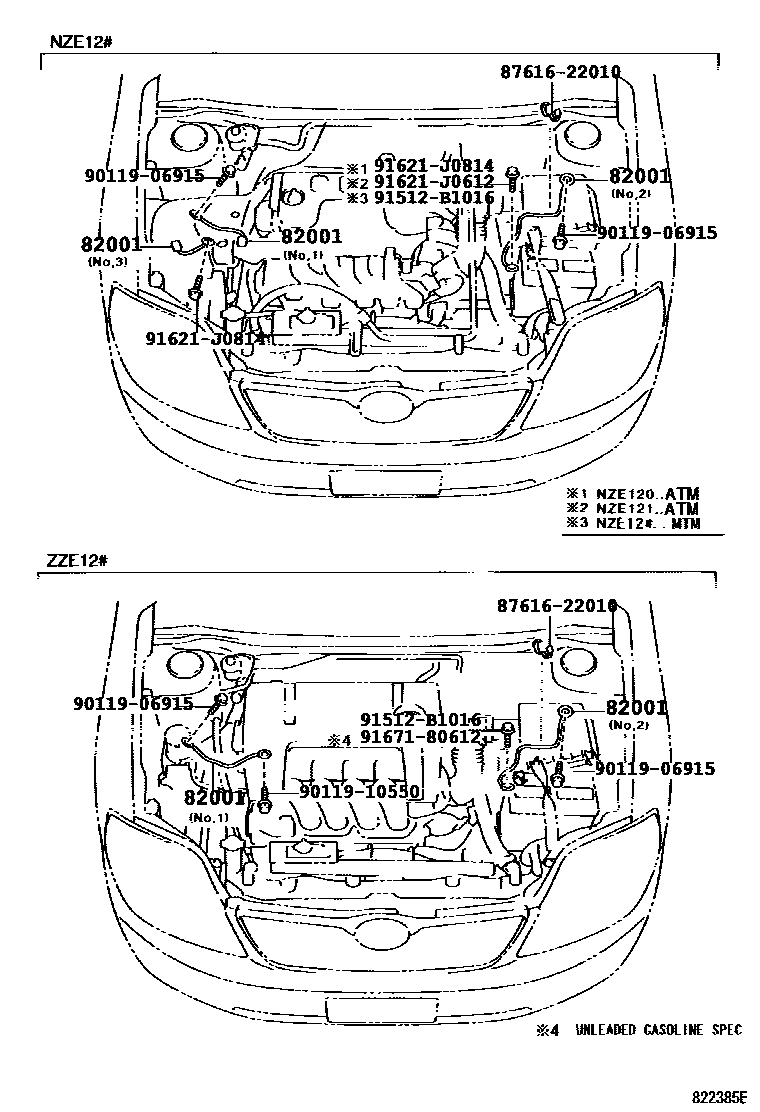

| 82001 | Connection cable No. 1 | 90080-82049 · 90980-07109 · 90980-07181 · 90980-07239 · 90980-07392 · 90980-07407 · 90980-07411 |
| 82111 | Engine room main wiring harness | 82111-0Z180 · 82111-0Z190 · 82111-12E50 · 82111-12E60 · 82111-12E70 · 82111-12E80 · 82111-12F20 · 82111-12F30 · 82111-12F40 · 82111-12F41 · 82111-12F50 · 82111-12F51 · 82111-12F60 · 82111-12F61 · 82111-12F70 · 82111-12F71 · 82111-12F80 · 82111-12F90 · 82111-12G00 · 82111-12G10 · 82111-12G20 · 82111-12G30 · 82111-12G40 · 82111-12G50 · 82111-12G60 · 82111-1K450 · 82111-1K451 · 82111-1K460 · 82111-1K461 · 82111-1K470 · 82111-1K471 · 82111-1K480 · 82111-1K481 · 82111-1K490 · 82111-1K491 · 82111-1K500 · 82111-1K501 · 82111-1K510 · 82111-1K520 · 82111-1K550 · 82111-1K560 · 82111-1K561 · 82111-1K570 · 82111-1K571 · 82111-1K600 · 82111-1K840 · 82111-1K850 · 82111-1K860 · 82111-1K870 · 82111-1K880 · 82111-1K890 · 82111-1L010 · 82111-1L020 · 82111-1L050 · 82111-1L060 · 82111-1L070 · 82111-1L080 · 82111-1L090 · 82111-1L100 · 82111-1L110 · 82111-1L120 · 82111-1L121 · 82111-1L130 · 82111-1L140 · 82111-1L141 · 82111-1L150 · 82111-1L160 · 82111-1L170 · 82111-1L180 · 82115-12390 · 82115-12400 · 82115-12410 · 82115-12420 · 82115-12470 · 82115-12480 · 82115-12530 · 82115-12540 · 82115-12550 · 82115-12560 · 82116-02010 · 82116-02020 · 82116-02021 · 82116-02030 · 82116-02040 · 82116-02041 |

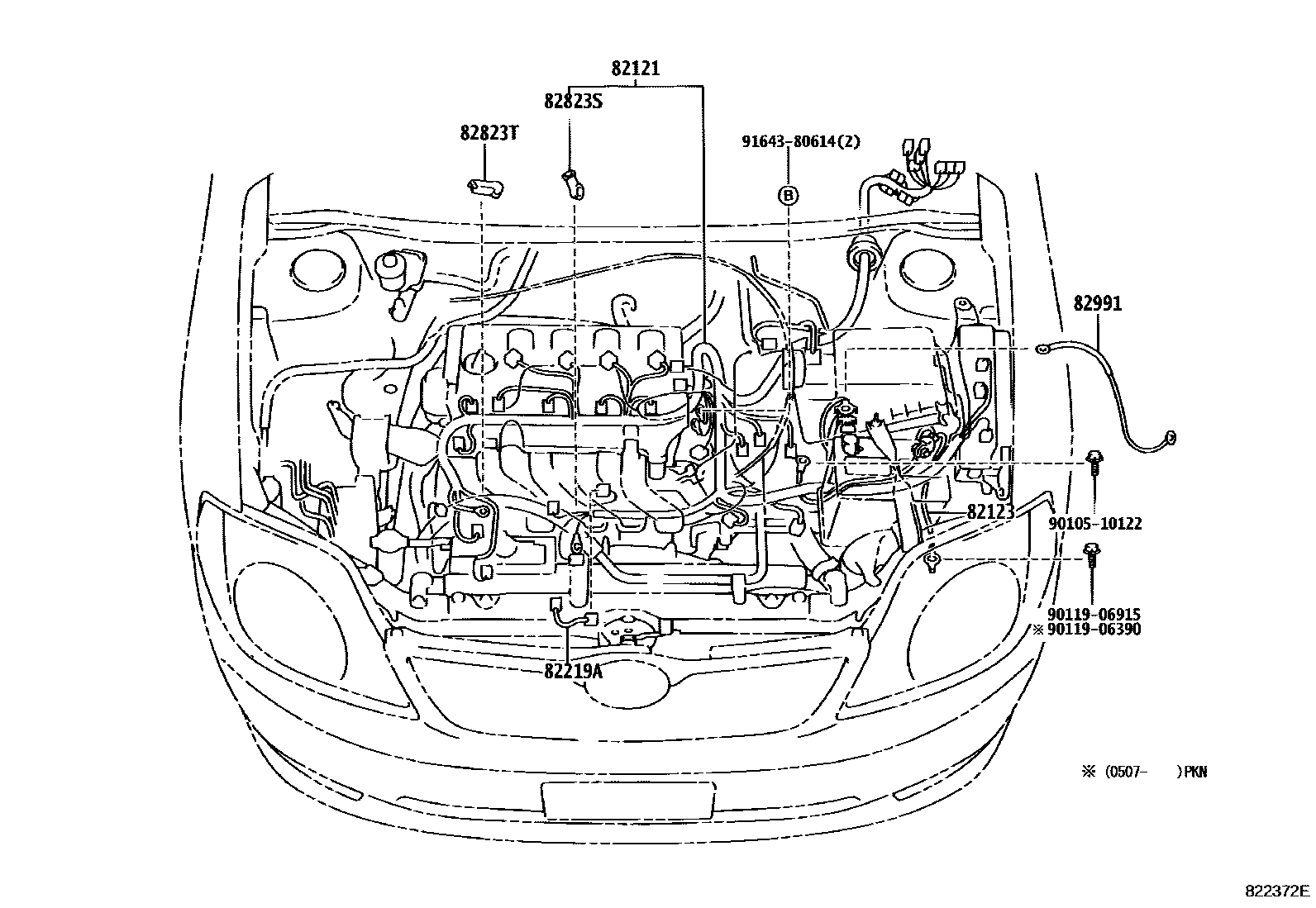

| 82121 | Engine wiring harness | 82121-02840 · 82121-02850 · 82121-02860 · 82121-02870 · 82121-02J00 · 82121-02J10 · 82121-12B50 · 82121-12B60 · 82121-12B70 · 82121-12B80 · 82121-12B90 · 82121-12C00 · 82121-12C10 · 82121-12C20 · 82121-12C30 · 82121-12C40 · 82121-12E90 · 82121-12F00 · 82121-12F60 · 82121-1T520 · 82121-1T521 · 82121-1T530 · 82121-1T531 · 82121-1T532 · 82121-1T540 · 82121-1T541 · 82121-1T550 · 82121-1T551 · 82121-1T560 · 82121-1T561 · 82121-1T562 · 82121-1T570 · 82121-1T571 · 82121-1T572 · 82121-1T580 · 82121-1T581 · 82121-1T590 · 82121-1T591 · 82121-1T600 · 82121-1T601 · 82121-1T670 · 82121-1T671 · 82121-1T680 · 82121-1T681 · 82121-1T690 · 82121-1T691 · 82121-1T700 · 82121-1T701 · 82121-1T740 · 82121-1T741 · 82121-1T750 · 82121-1T751 · 82121-1T770 · 82121-1T790 · 82121-1T791 · 82121-1T800 · 82121-1T801 · 82121-1T811 · 82121-1T821 · 82121-1T830 · 82121-1T840 · 82121-1T850 · 82121-1T860 · 82121-1T881 · 82121-1T891 · 82121-1X010 · 82139-12010 · 82139-12011 · 82139-12020 · 82139-12021 · 82139-12030 · 82139-12031 · 82139-12040 · 82139-12041 |
| 82123 | Engine No. 3 wiring harness | 82123-02150 · 82123-02160 · 82123-02240 · 82123-12350 · 82123-12360 · 82123-12400 · 82123-12430 · 82123-13040 |
| 82124 | Engine No. 4 wiring harness | 82124-02030 · 82124-12100 · 82124-32050 |
| 82141 | Dashboard wiring harness | 82117-02500 · 82117-02510 · 82117-02520 · 82117-02521 · 82117-02530 · 82117-02531 · 82117-02540 · 82117-02550 · 82117-02551 · 82141-0ZE40 · 82141-12T30 · 82141-12T31 · 82141-12U30 · 82141-12U31 · 82141-12U40 · 82141-12U41 · 82141-12U80 · 82141-12U90 · 82141-12U91 · 82141-12V00 · 82141-12V10 · 82141-12V20 · 82141-12V30 · 82141-12V40 · 82141-12V50 · 82141-12V60 · 82141-12V70 · 82141-12V80 · 82141-12V90 · 82141-12W00 · 82141-12W10 · 82141-12W20 · 82141-12W21 · 82141-12W30 · 82141-12W31 · 82141-12W40 · 82141-12W41 · 82141-12W50 · 82141-12W60 · 82141-12W70 · 82141-12W80 · 82141-12W90 · 82141-12X00 · 82141-12X10 · 82141-12X20 · 82141-12X30 · 82141-12X40 · 82141-12X50 · 82141-12X60 · 82141-12X61 · 82141-12X70 · 82141-1T130 · 82141-1T140 · 82141-1T141 · 82141-1T150 · 82141-1T151 · 82141-1T160 · 82141-1T161 · 82141-1T170 · 82141-1T171 · 82141-1T280 · 82141-1T281 · 82141-1T290 · 82141-1T291 · 82141-1T300 · 82141-1T301 · 82141-1T302 · 82141-1T310 · 82141-1T311 · 82141-1T312 · 82141-1T320 · 82141-1T321 · 82141-1T330 · 82141-1T331 · 82141-1T340 · 82141-1T341 · 82141-1T350 · 82141-1T351 · 82141-1T352 · 82141-1T360 · 82141-1T361 · 82141-1T362 · 82141-1T380 · 82141-1T390 · 82141-1T391 · 82141-1T400 · 82141-1T401 · 82141-1T410 · 82141-1T411 · 82141-1T420 · 82141-1T430 · 82141-1T440 · 82141-1T441 · 82141-1T450 · 82141-1T451 · 82141-1T590 · 82141-1T600 · 82141-1T610 · 82141-1T620 · 82141-1T630 · 82141-1T670 · 82141-1T671 · 82141-1T680 · 82141-1T681 · 82141-1T780 · 82141-1T790 · 82141-1T800 · 82141-1T801 · 82141-1T810 · 82141-1T811 · 82141-1T820 · 82141-1T830 · 82141-1T831 · 82141-1T840 · 82141-1T841 · 82141-1T860 · 82141-1Y050 · 82141-1Y090 · 82141-1Y091 · 82141-1Y100 · 82141-1Y101 · 82141-1Y110 · 82141-1Y111 · 82141-1Y120 · 82141-1Y130 · 82141-1Y140 · 82141-1Y180 · 82141-1Y181 · 82141-1Y190 · 82141-1Y191 · 82141-1Y200 · 82141-1Y201 · 82141-1Y210 · 82141-1Y230 · 82141-1Y240 · 82141-1Y260 · 82141-1Y270 · 82141-1Y290 · 82141-1Y300 · 82141-1Y320 · 82141-1Y330 · 82141-1Y340 · 82141-1Y350 · 82141-1Y400 · 82141-1Y410 · 82141-1Y420 · 82141-1Y430 · 82141-1Y440 · 82141-1Y490 · 82141-1Y500 · 82141-1Y510 · 82141-1Y520 · 82141-1Y530 · 82141-1Y550 · 82145-12760 · 82145-12770 · 82145-12780 · 82145-12790 · 82145-12800 · 82145-12810 · 82145-12820 · 82145-12830 · 82145-12840 · 82145-12850 · 82145-12860 · 82145-12880 · 82145-12890 · 82146-02B60 · 82146-02B70 · 82146-02B80 · 82146-12010 · 82146-12020 · 82146-12021 · 82146-12030 · 82146-12031 · 82146-12040 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-12110 · 82143-12111 · 82143-12120 · 82143-12121 · 82143-12130 · 82143-12131 · 82143-12140 · 82143-12141 · 82143-12170 · 82143-12171 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-12060 |
| 82144A | Instrument panel wiring harness No. 4 | 82144-12070 |
| 82151 | Right front door wiring harness | 82151-02620 · 82151-12A50 · 82151-12A60 · 82151-12A70 · 82151-12A90 · 82151-1E180 · 82151-1E190 · 82151-1E200 · 82151-1E230 · 82151-1E240 · 82151-1E250 · 82151-1E260 · 82151-1E310 · 82151-1E360 · 82197-02010 · 82197-02020 |
| 82152 | Left front door wiring harness | 82151-02620 · 82151-12A50 · 82151-12A70 · 82151-1E180 · 82151-1E190 · 82152-12A40 · 82152-12A60 · 82152-1A740 · 82152-1A750 · 82152-1A760 · 82152-1A770 · 82152-1A780 · 82152-1A810 · 82198-02010 · 82198-02020 |
| 82153 | Rear door wiring harness No. 1 | 82153-02300 · 82153-12370 · 82153-12380 · 82153-12390 · 82153-12400 · 82153-12440 |
| 82154 | Rear door wiring harness No. 2 | 82153-02300 · 82153-12370 · 82153-12380 · 82153-12390 · 82153-12400 · 82154-12440 |
| 82161 | floor wiring harness | 82161-02790 · 82161-02800 · 82161-02801 · 82161-02810 · 82161-02820 · 82161-02821 · 82161-0Z150 · 82161-0Z160 · 82161-0Z170 · 82161-0Z180 · 82161-0Z190 · 82161-12B30 · 82161-12B40 · 82161-12B50 · 82161-12B60 · 82161-12B70 · 82161-12B80 · 82161-12B90 · 82161-12C10 · 82161-12C20 · 82161-12C30 · 82161-13A20 · 82161-13A30 · 82161-13A40 · 82161-13A50 · 82161-13A60 · 82161-13A70 · 82161-1F801 · 82161-1F820 · 82161-1F830 · 82161-1N290 · 82161-1N291 · 82161-1N310 · 82161-1N311 · 82161-1N320 · 82161-1N330 · 82161-1N530 · 82161-1N540 · 82161-1N550 · 82199-13150 · 82199-13230 · 82199-13240 · 82199-13250 · 82199-13300 |
| 82171 | Roof No. 1 wiring harness | 82171-02530 · 82171-02540 · 82171-12860 · 82171-12870 · 82171-12890 · 82171-1A020 · 82171-1A030 · 82171-1A040 · 82171-1A050 · 82171-1A060 · 82171-1A080 · 82171-1A090 · 82171-1A120 · 82171-1A130 · 82171-1A300 |
| 82184 | Rear door No. 1 wiring harness | 82184-13410 · 82184-13420 · 82184-13500 |
| 82185 | Rear door wiring harness No. 2 | 82185-13550 · 82185-13560 · 82185-13720 |
| 82187 | Rear window wiring harness No. 2 | 82187-02090 · 82187-12220 |

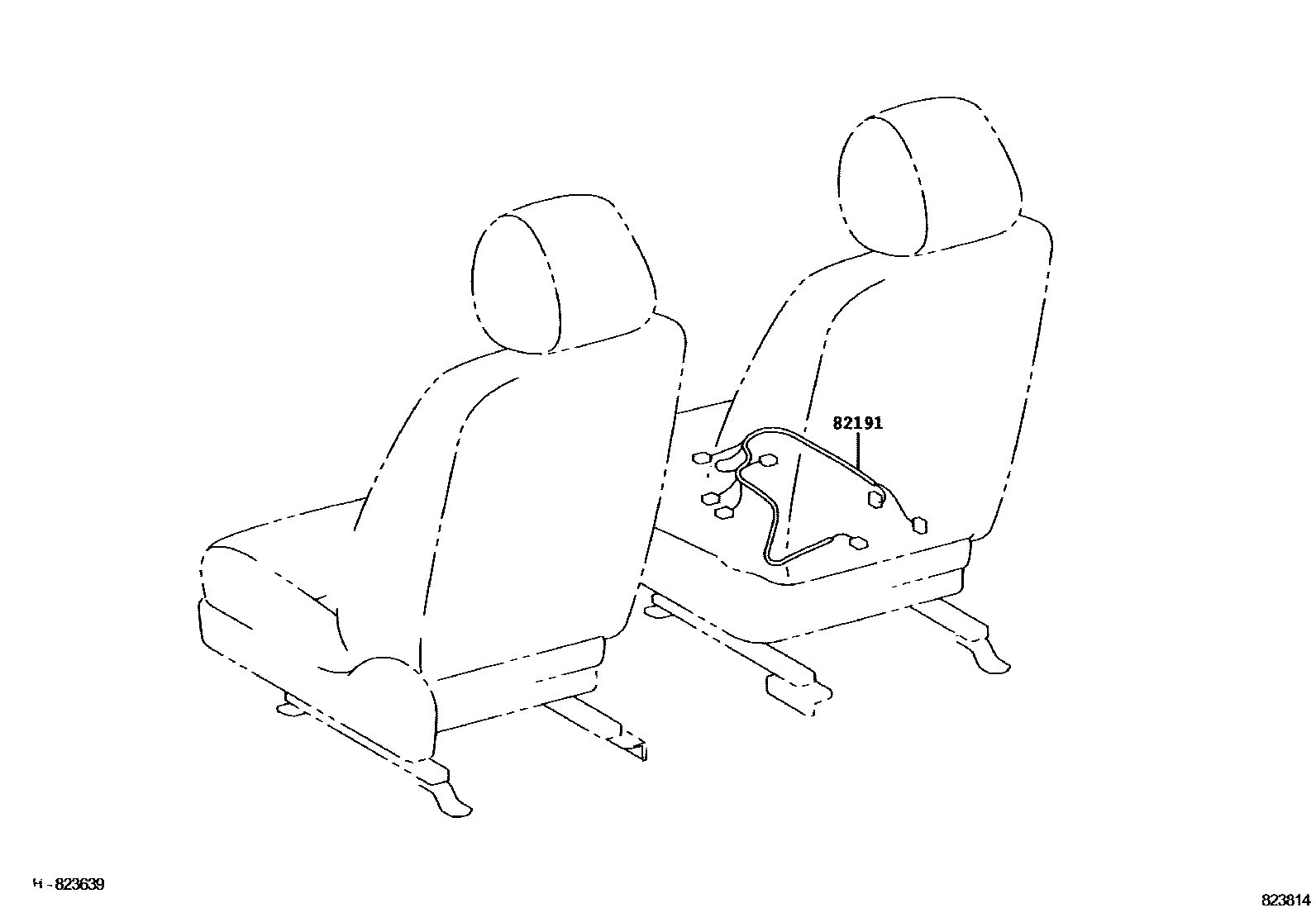

| 82191 | Front right seat wiring harness | 82191-12010 |
| 82210C | fuse | 90982-08246 · 90982-08280 · 90982-08281 · 90982-08282 · 90982-08283 · 90982-08284 |
| 82219A | sensor harness | 82219-52010 · 82219-52040 |
| 82223 | switch harness | 82223-12632 · 82223-12640 · 82223-12641 |
| 82223D | Switch No. 3 wiring harness | 82219-13030 · 82223-12680 |
| 82666A | Connector holder No. 2 | 82666-12240 |
| 82666B | No. 3 connector holder | 82666-02090 · 82666-12250 · 82666-12280 |
| 82666C | No. 4 connector holder | 82666-02070 · 82666-12260 |
| 82666D | No. 5 connector holder | 82666-02100 · 82666-12290 · 82666-12300 |
| 82666E | No. 6 connector holder | 82666-02110 · 82666-12310 |
| 82666F | No. 7 connector holder | 82666-02080 · 82666-12270 |
| 82666G | No. 8 connector holder | 82666-12320 |
| 82666L | No. 9 connector holder | 82666-02120 · 82666-12330 |
| 82817 | No. 1 wire harness protection device | 82817-02210 · 82817-1A760 · 82817-1A761 · 82817-1A830 |
| 82817U | No. 16 wire harness protection device | 82817-1A640 |
| 82823S | starter terminal cover | 82823-12090 |
| 82823T | Generator terminal cover | 82823-22050 · 82823-22060 |
| 82824 | Harness connector | 82824-12300 |
| 82991 | Fuse repair line | 82991-12070 · 82991-12090 · 82991-12100 |
