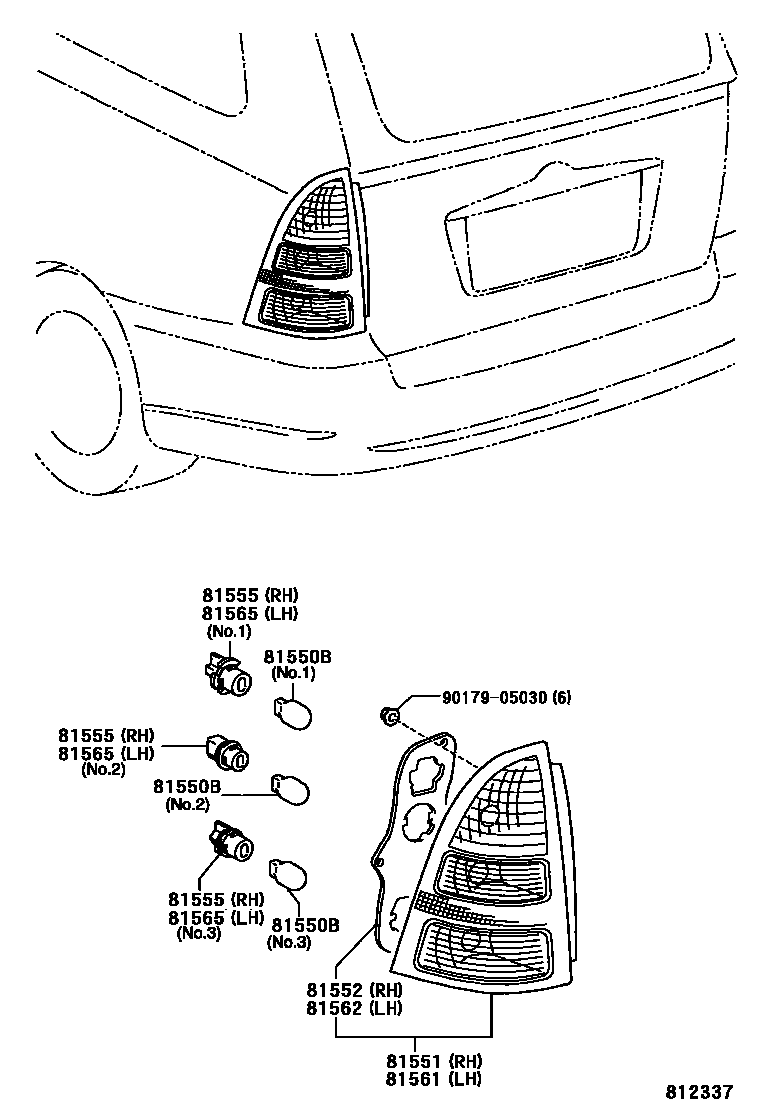

Toyota COROLLA 后组合灯 — Figure 8111

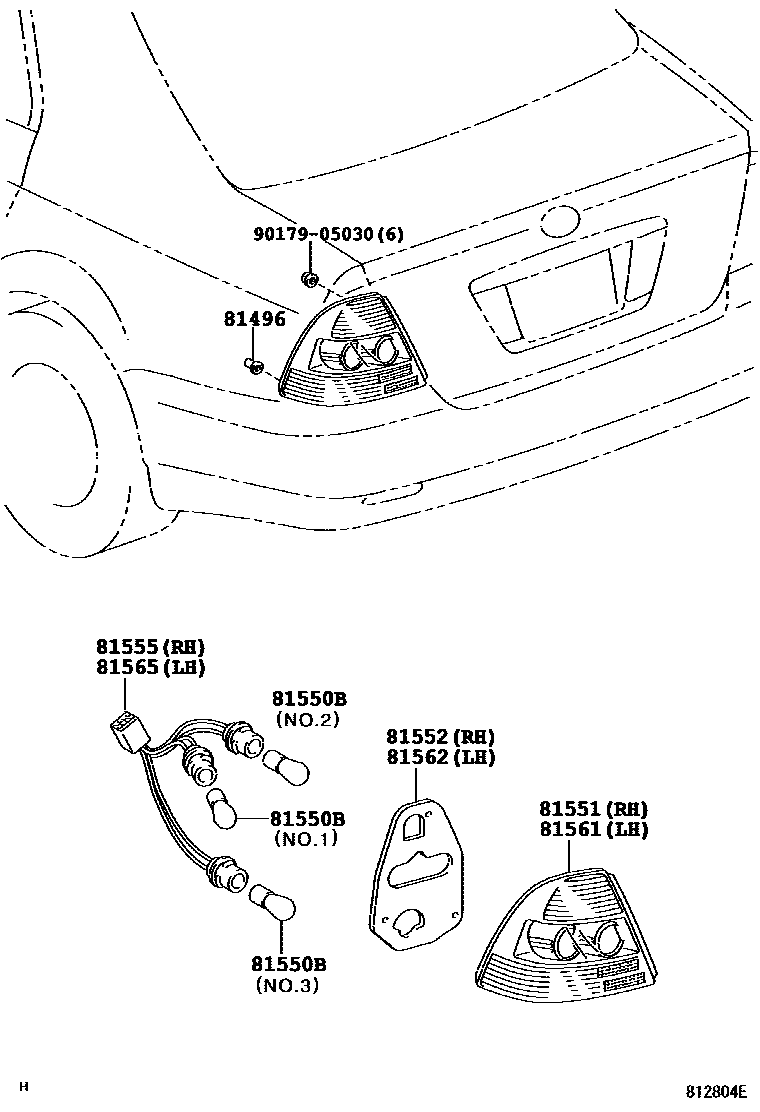

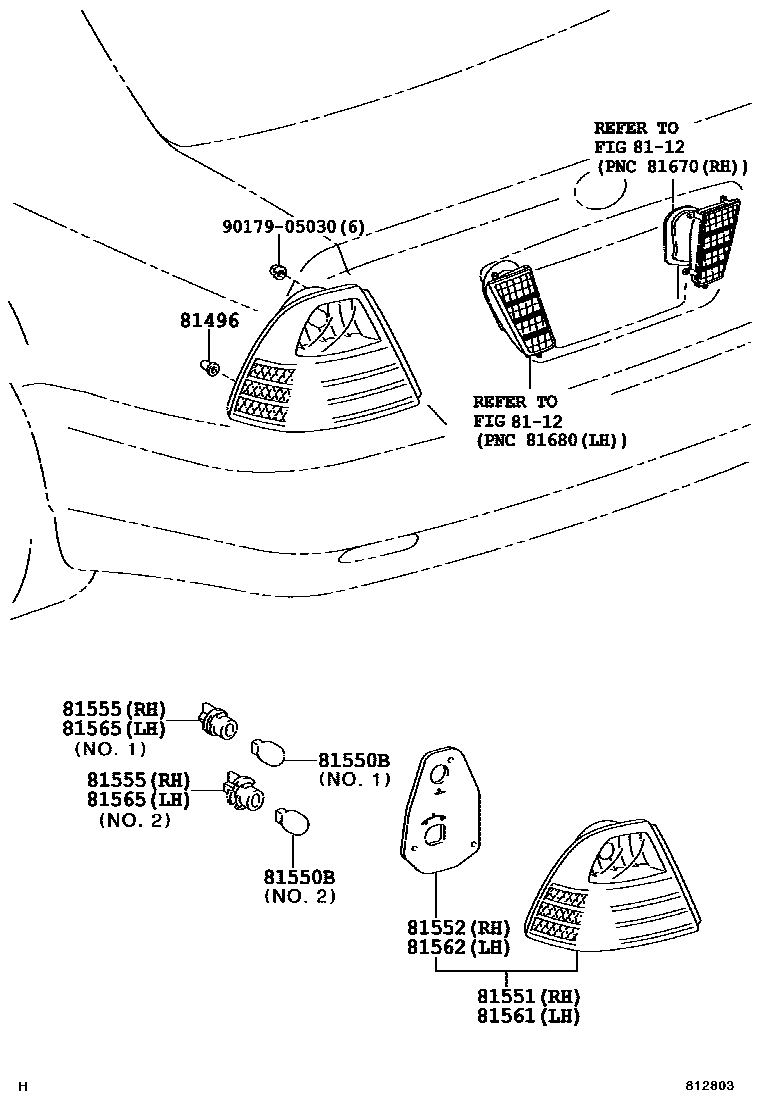

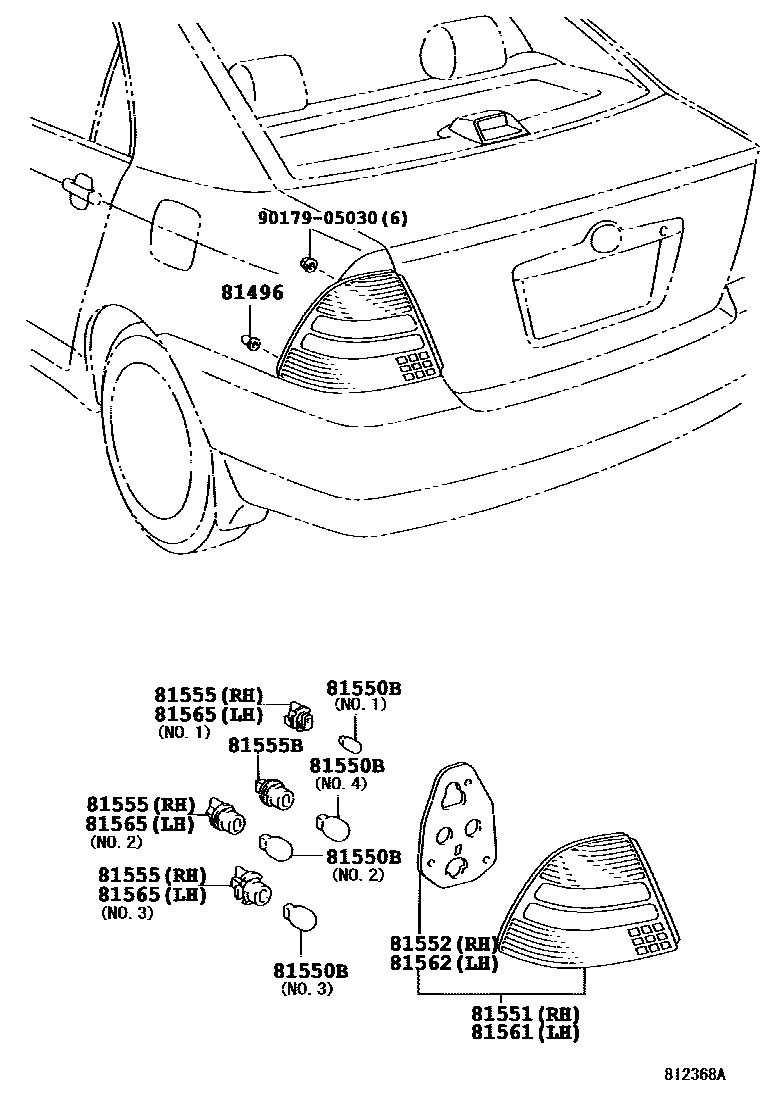

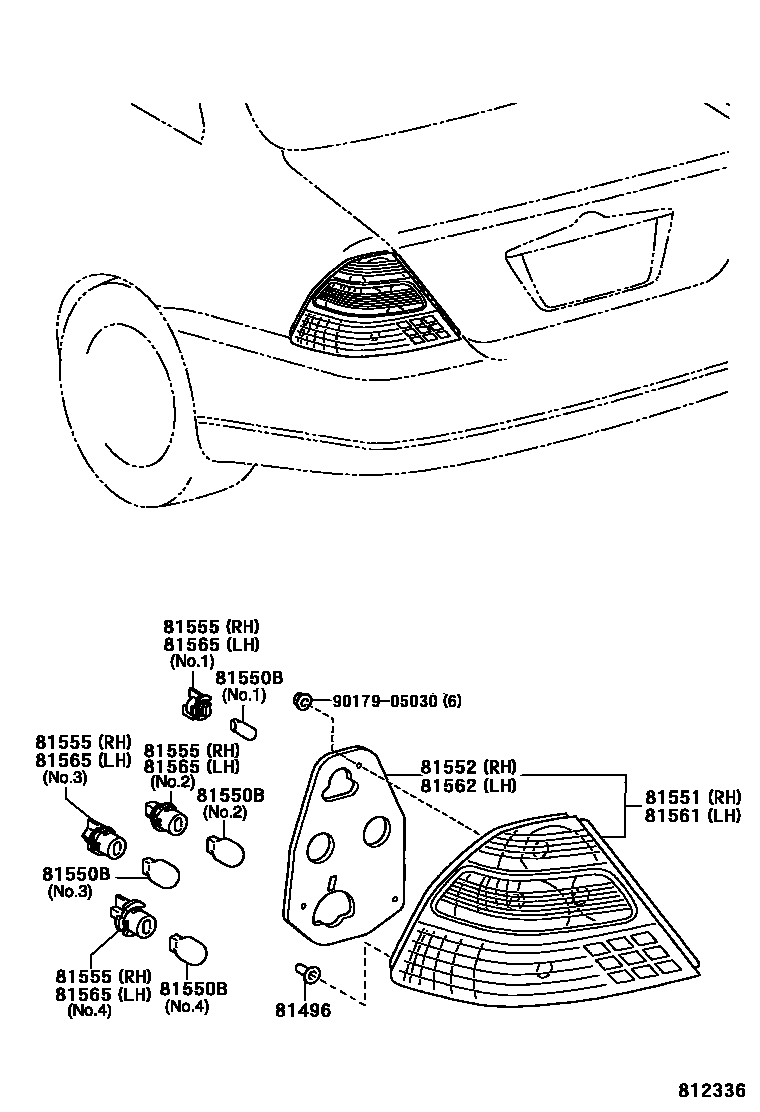

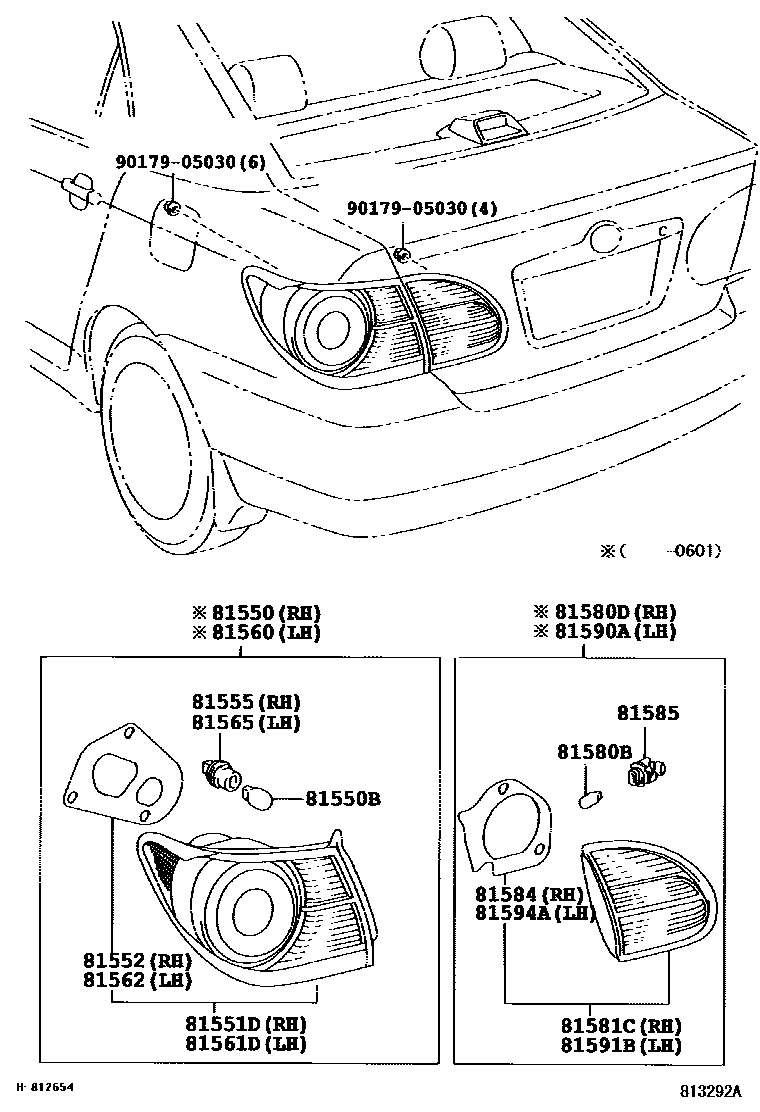

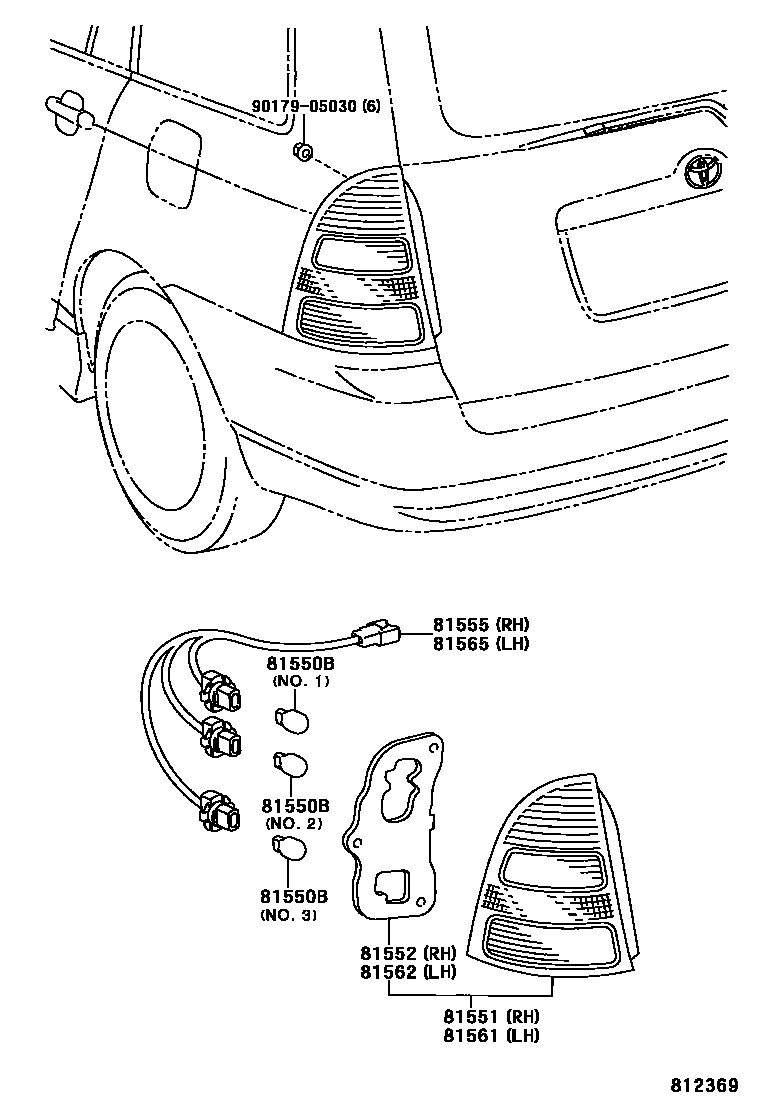

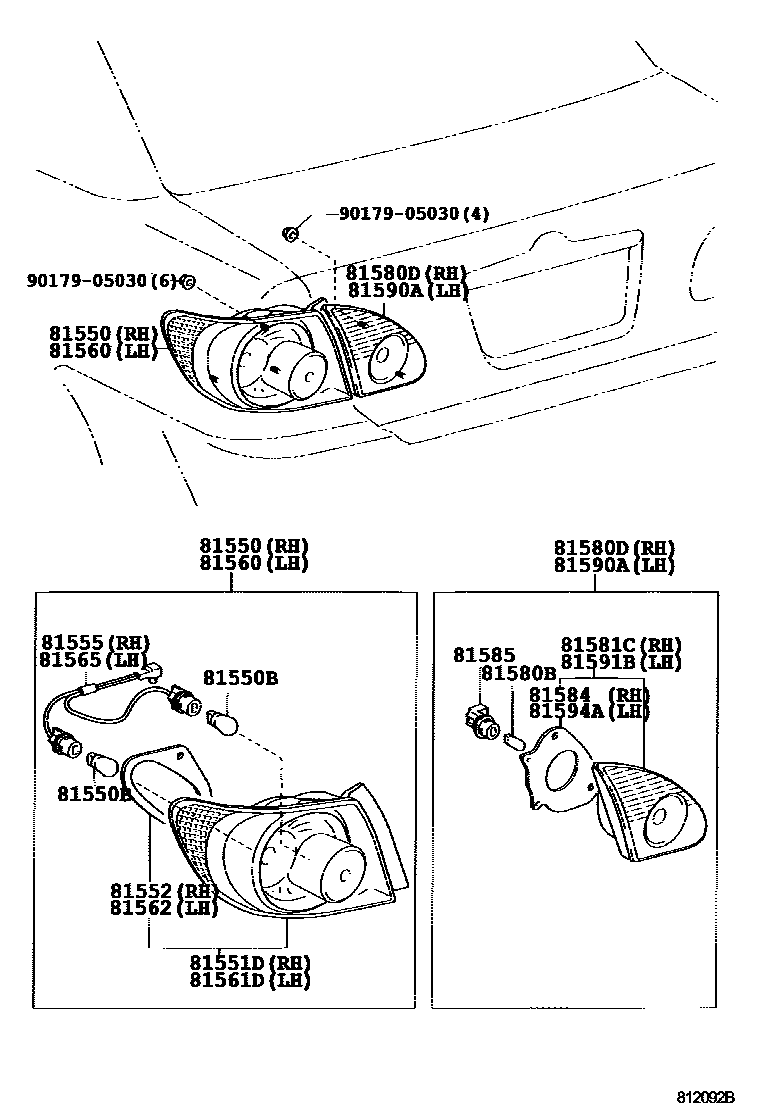

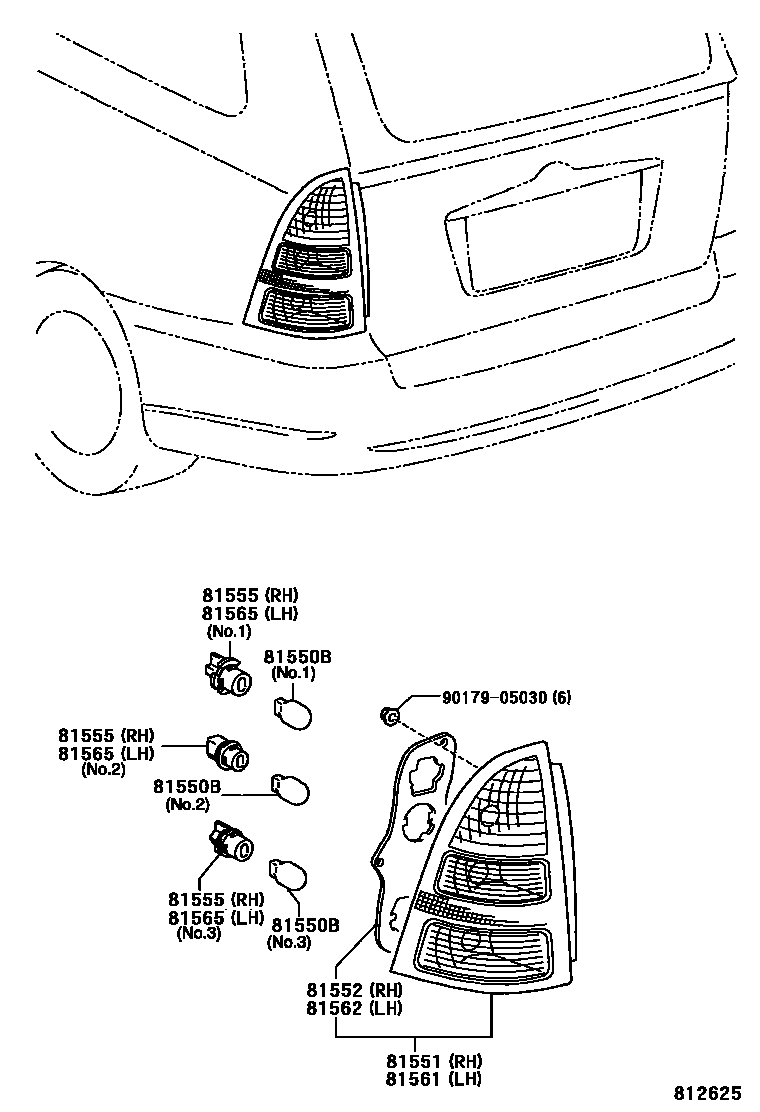

Toyota COROLLA EPC diagram 8111, 后组合灯, with 10 images and 21 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81496 | Rear combination light guide block | 81496-12020 |
| 81550 | Right rear combination light assembly | 81550-02120 · 81550-02170 |
| 81550B | Bulb (for rear combination lights) | 90080-81104 · 90080-81108 · 90080-81109 · 90981-13043 · 90981-13044 · 90981-15009 · 90981-15011 · 90981-WC007 · 90981-WC008 · 90981-WD001 · 90981-WD003 · 90981-WF001 · 90981-WF006 · 99132-11210 · 99132-12050 · 99132-21210 |
| 81551 | Right rear combination lamp shade | 81551-02260 · 81551-13460 · 81551-13570 · 81551-13571 · 81551-1E040 · 81551-1E200 · 81551-1E240 · 81551-1E260 |
| 81551D | Right rear combination lamp shade and lamp body | 81551-02120 · 81551-02170 |
| 81552 | Right rear combination lamp shade gasket | 81552-02120 · 81552-02170 · 81552-02270 · 81552-13460 · 81552-13570 · 81552-1E040 · 81552-1E200 · 81552-1E240 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-02120 · 81555-02170 · 81555-02260 · 81555-13570 · 81555-13571 · 90075-60002 · 90075-60026 · 90075-60033 · 90075-60034 · 90075-60035 · 90075-60036 · 90075-60043 · 90075-60044 |
| 81555B | No. 1 lamp holder plug | 90075-60052 |
| 81560 | Left rear combination light assembly | 81560-02120 · 81560-02170 |
| 81561 | Left rear combination lamp shade | 81561-02250 · 81561-13460 · 81561-13560 · 81561-13561 · 81561-1A890 · 81561-1E160 · 81561-1E180 · 81561-1E200 |
| 81561D | Left rear combination lamp lampshade and lamp body | 81561-02120 · 81561-02170 |
| 81562 | Left rear combination lamp shade gasket | 81552-02120 · 81552-02170 · 81552-02270 · 81552-13460 · 81552-13570 · 81552-1E040 · 81552-1E200 · 81552-1E240 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-02120 · 81555-02170 · 81555-13570 · 81555-13571 · 81565-02250 · 90075-60002 · 90075-60026 · 90075-60033 · 90075-60034 · 90075-60035 · 90075-60036 · 90075-60043 · 90075-60044 |
| 81580B | Bulb (for rear light) | 90981-11059 |
| 81580D | Right rear light assembly | 81580-02010 · 81580-02070 |
| 81581C | Right rear light lampshade and lamp body | 81581-02010 · 81581-02070 |
| 81584 | Right rear light seal | 81584-02010 · 81584-02070 |
| 81585 | Rear lamp holder and wiring harness | 90069-81017 |
| 81590A | Left rear light assembly | 81590-02010 · 81590-02090 |
| 81591B | Left rear light shade and body | 81591-02010 · 81591-02090 |
| 81594A | Left rear light gasket | 81584-02010 · 81584-02070 |
