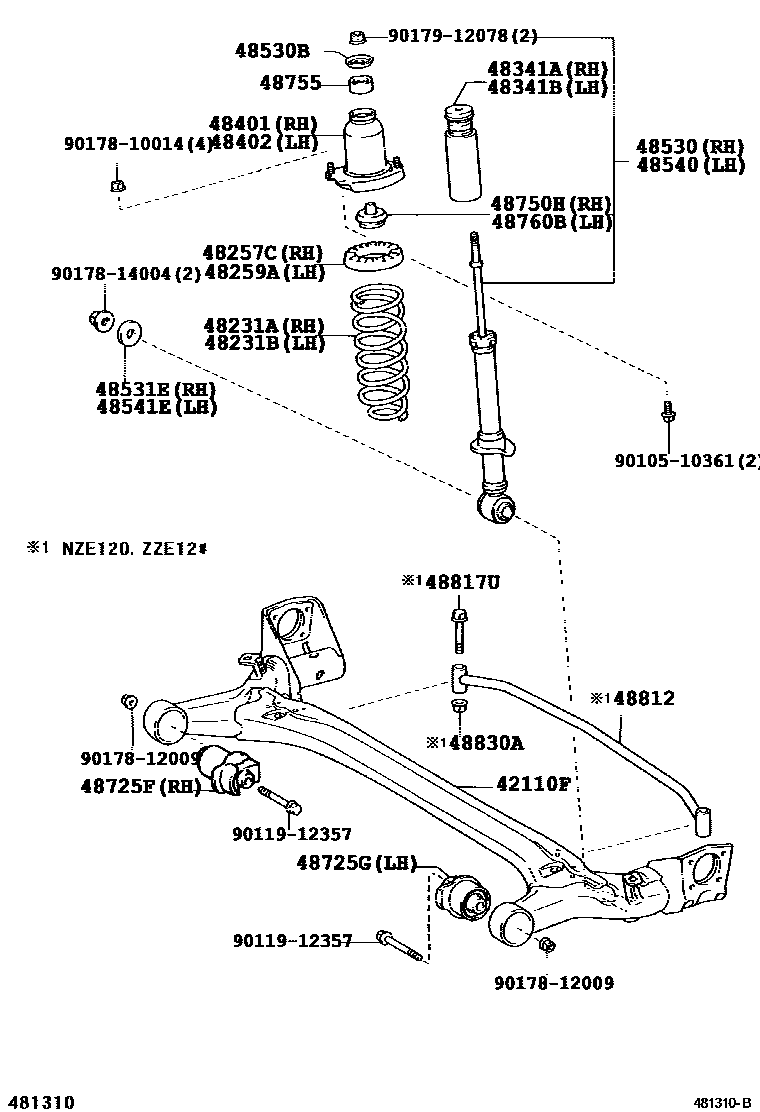

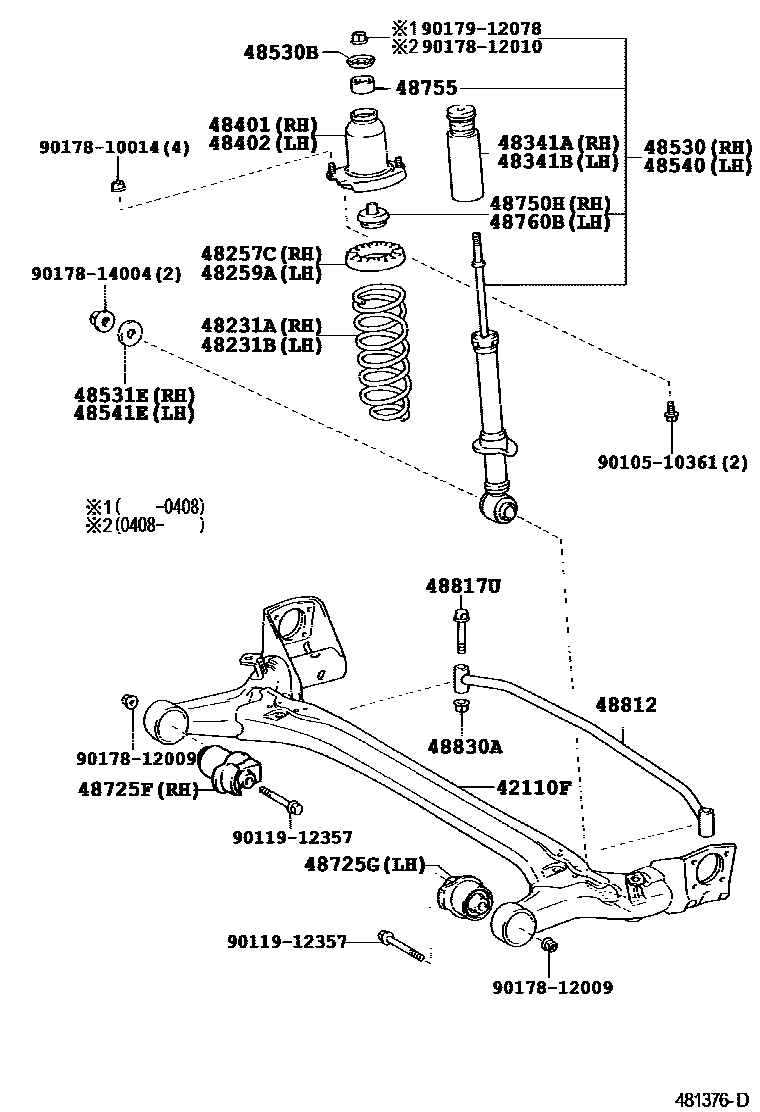

Toyota COROLLA Rear Spring & Shock Absorber — Figure 4804
Toyota COROLLA EPC diagram 4804, Rear Spring & Shock Absorber, with 2 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 42110F | rear axle assembly | 42101-02020 · 42101-12100 · 42101-12110 · 42101-12120 · 42101-12130 · 42101-12140 · 42101-12150 · 42101-32030 · 42101-32040 |
| 48231A | Right rear coil spring | 48231-1H540 · 48231-1H560 · 48231-1H580 · 48231-1H590 · 48231-1H770 · 48231-1H780 |
| 48231B | Left rear coil spring | 48231-1H540 · 48231-1H560 · 48231-1H580 · 48231-1H590 · 48231-1H770 · 48231-1H780 |
| 48257C | Right rear coil spring upper vibration isolation pad | 48257-02010 · 48257-32090 |
| 48259A | Left rear coil spring upper vibration isolation pad | 48257-02010 · 48257-32090 |
| 48341A | No. 1 right rear spring buffer block | 48341-47010 |
| 48341B | No. 1 left rear spring buffer block | 48341-47010 |
| 48401 | Rear spring right front bracket sub-assembly | 48401-32020 |
| 48402 | Rear spring left front bracket sub-assembly | 48403-32010 |
| 48530 | Right rear shock absorber assembly | 48530-09C00 · 48530-09E50 · 48530-09J80 · 48530-09K10 · 48530-80028 · 48530-80029 · 48530-80032 · 48530-80033 · 48530-80034 · 48530-80046 · 48530-80047 · 48530-80050 · 48530-80052 · 48530-80053 · 48530-80062 · 48530-80091 · 48530-80092 · 48530-80095 · 48530-80146 · 48530-80147 · 48530-80148 · 48530-80149 · 48530-80150 · 48530-80154 · 48530-80197 · 48530-80198 · 48530-80270 · 48530-80274 · 48530-80276 · 48530-80277 · 48530-80278 · 48530-80279 · 48530-80403 · 48530-80406 · 48530-80408 · 48530-80409 · 48530-80410 |
| 48530B | Rear shock absorber No. 1 cushion washer | 90948-03021 |
| 48531E | No. 1 buffer pad block (for right rear shock absorber) | 90560-14028 |
| 48540 | Left rear shock absorber assembly | 48530-09J80 · 48530-09K10 · 48530-80028 · 48530-80029 · 48530-80032 · 48530-80033 · 48530-80034 · 48530-80046 · 48530-80047 · 48530-80050 · 48530-80052 · 48530-80053 · 48530-80062 · 48530-80091 · 48530-80092 · 48530-80095 · 48530-80146 · 48530-80147 · 48530-80148 · 48530-80149 · 48530-80150 · 48530-80154 · 48530-80197 · 48530-80198 · 48530-80270 · 48530-80274 · 48530-80276 · 48530-80277 · 48530-80278 · 48530-80279 · 48530-80403 · 48530-80406 · 48530-80408 · 48530-80409 · 48530-80410 |
| 48541E | No. 1 cushion block (for left rear shock absorber) | 90560-14028 |
| 48725F | Right rear axle bracket bushing | 48725-12560 · 48725-12570 · 48725-12580 |
| 48725G | Left rear axle bracket bushing | 48725-12560 · 48725-12570 · 48725-12580 |
| 48750H | Right rear suspension support assembly | 48750-02020 · 48750-47010 |
| 48755 | rear suspension mount | 48755-02020 · 48755-63010 |
| 48760B | Left rear suspension support assembly | 48750-02020 · 48750-47010 |
| 48812 | rear stabilizer bar | 48812-12400 · 48812-13010 · 48812-13030 · 48812-13040 · 48812-13050 · 48812-32480 · 48812-68030 |
| 48817U | Bolt (for rear stabilizer bar) | 90105-14138 |
| 48830A | Nut (for rear stabilizer link) | 90179-14062 |
