Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 5 images and 7 PNC and OE references.

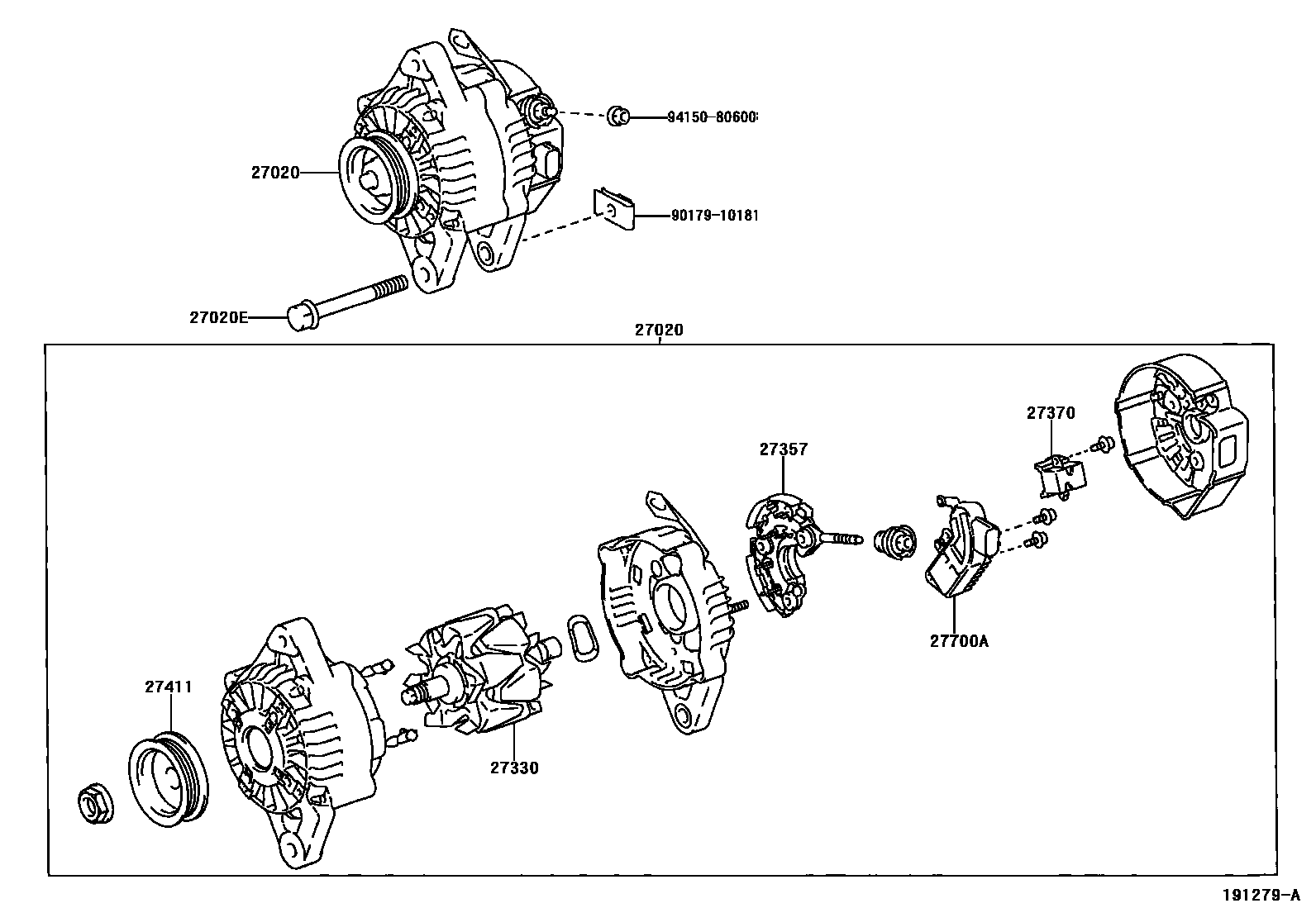

Toyota COROLLA Alternator EPC diagram — 191279A
Alternator — 191279A (200008 – 999999)

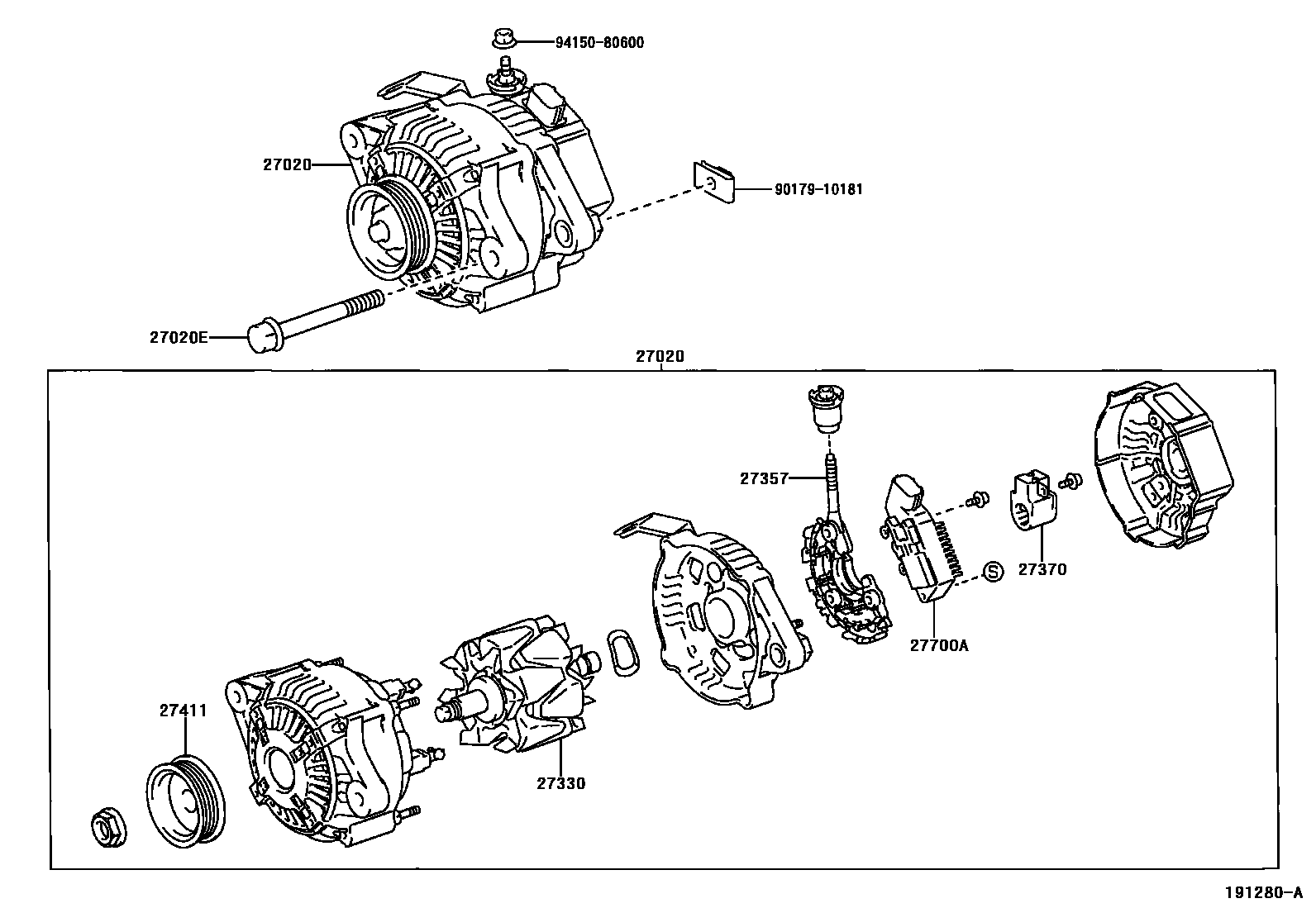

Toyota COROLLA Alternator EPC diagram — 191280A
Alternator — 191280A (200008 – 999999)

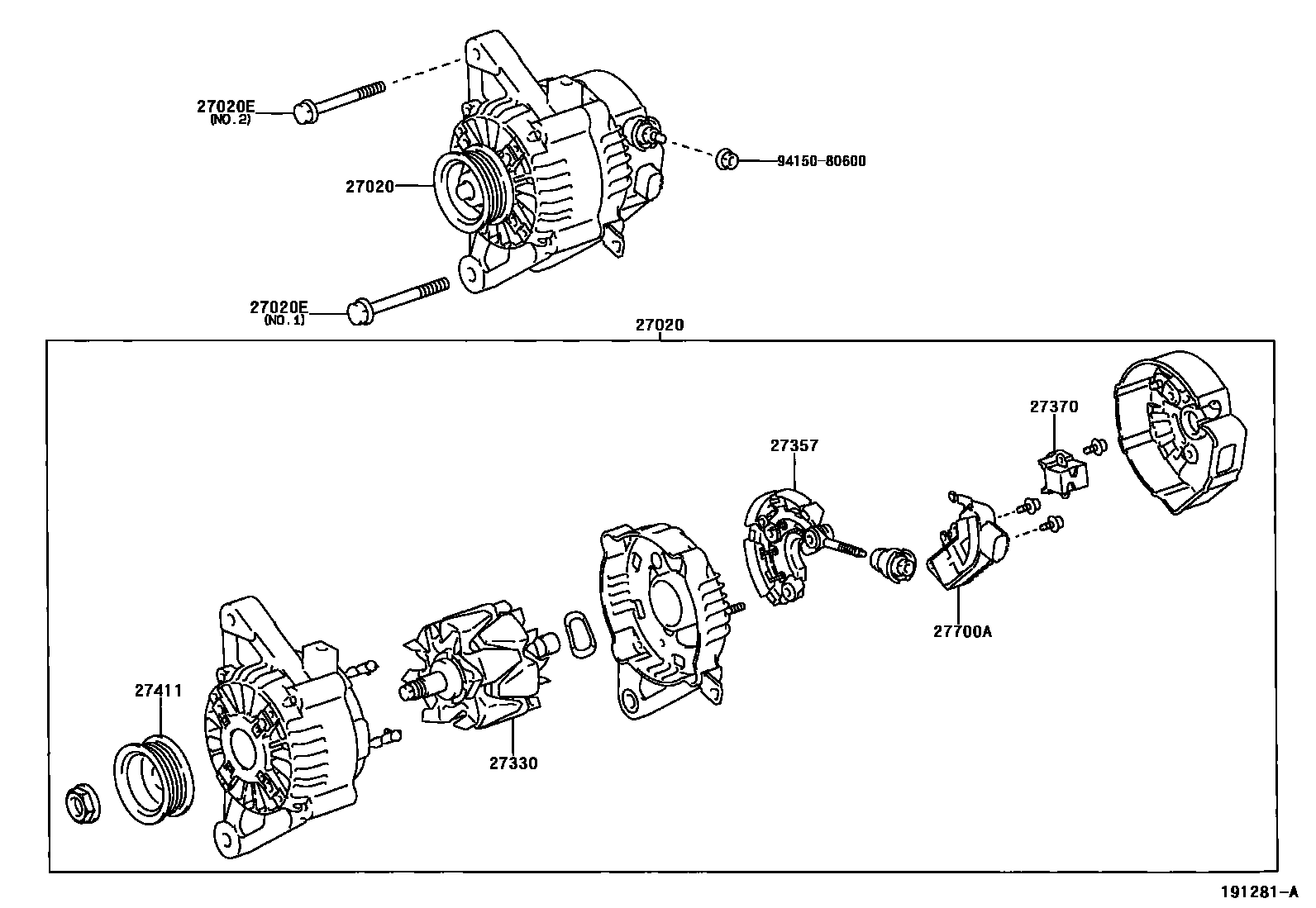

Toyota COROLLA Alternator EPC diagram — 191281A
Alternator — 191281A (200008 – 999999)

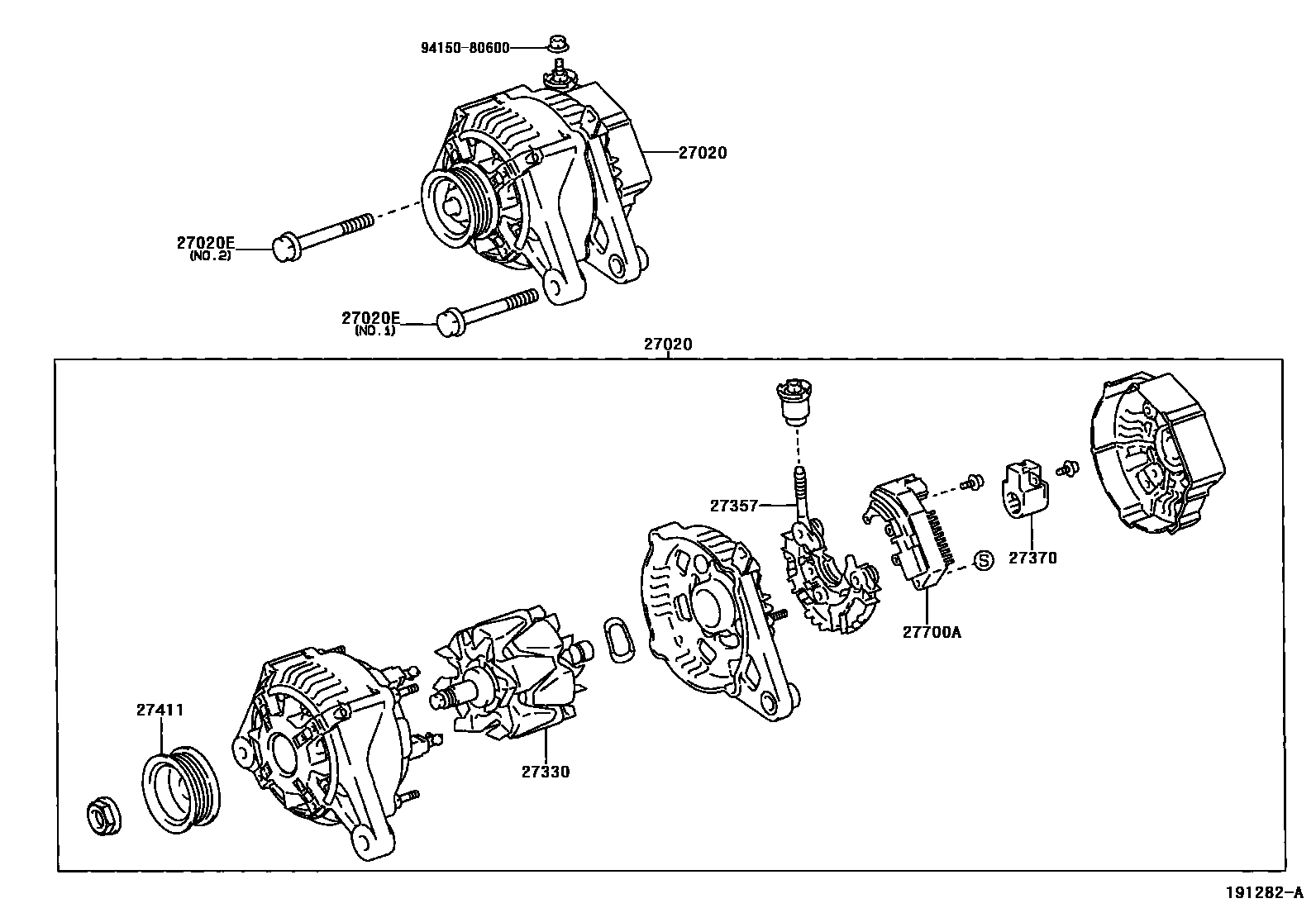

Toyota COROLLA Alternator EPC diagram — 191282A
Alternator — 191282A (200008 – 999999)

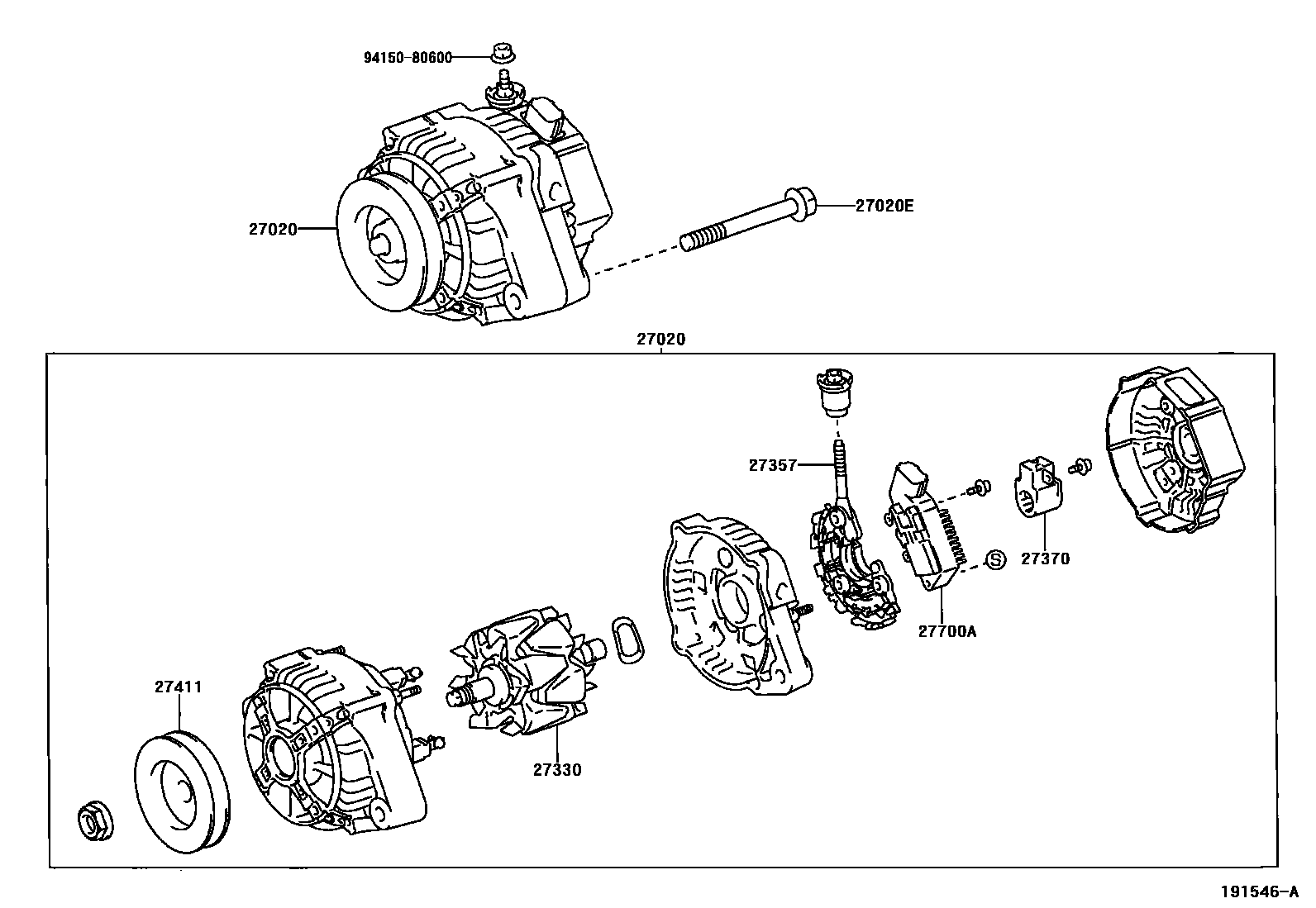

Toyota COROLLA Alternator EPC diagram — 191546A
Alternator — 191546A (200110 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-21050 · 27060-21060 · 27060-22030 · 27060-22140 · 27060-22170 · 27060-22180 · 27060-64420
27020EBolts (for generator)90105-10038 · 90105-10075 · 90901-05004 · 91511-80830
27330Alternator Rotor Assembly27330-16390 · 27330-67100
27357Generator rectifier frame27357-21060 · 27357-22050
27370Alternator Brush Holder Assembly27370-35060 · 27370-75060
27411Alternator Pulley27411-11060 · 27411-22080 · 27411-50050 · 27411-64360 · 27411-65010
27700AGenerator voltage regulator assembly27700-13130 · 27700-20050 · 27700-21020 · 27700-21030
