Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 5 images and 14 PNC and OE references.

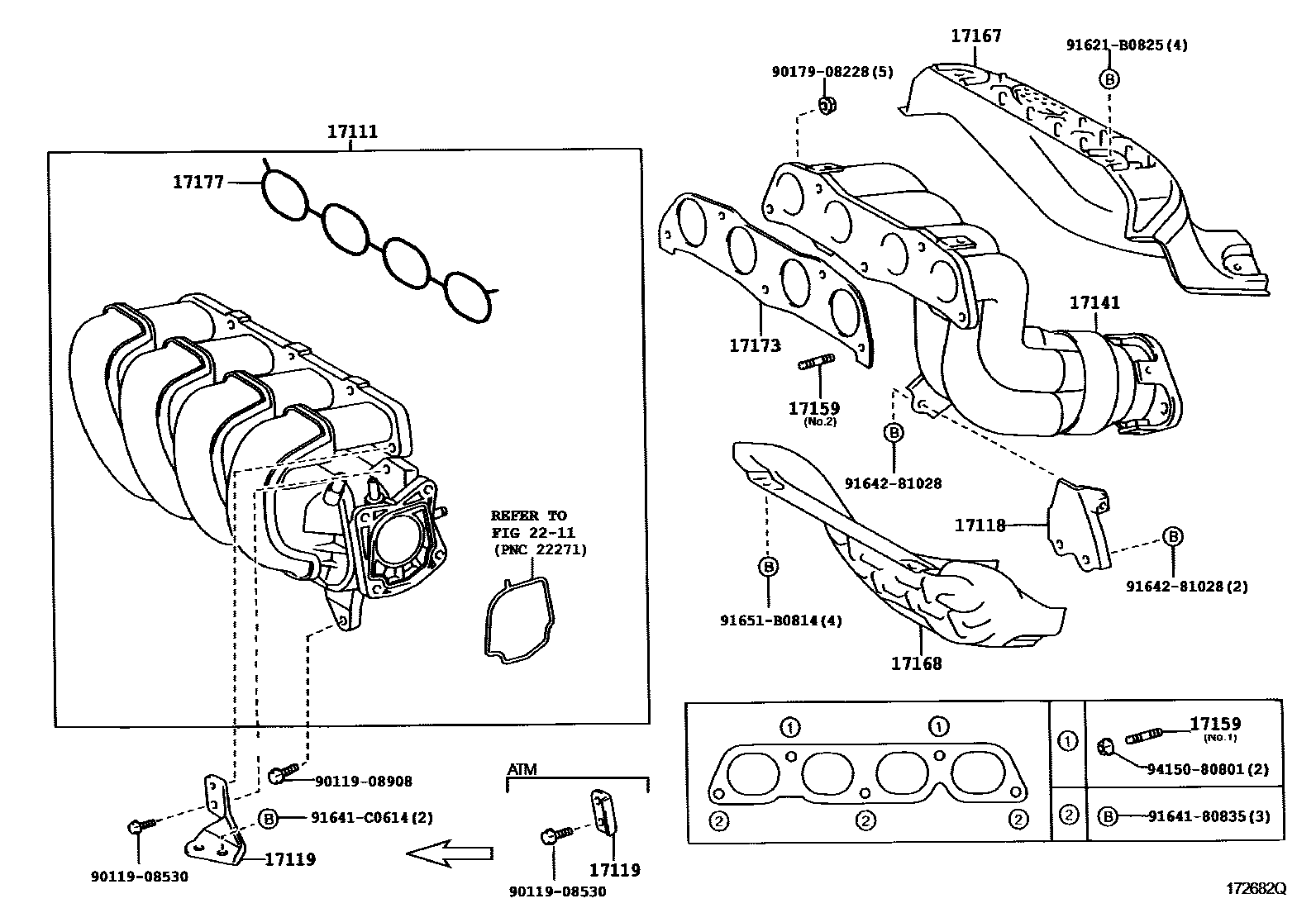

Toyota COROLLA Manifold EPC diagram — 172682Q
Manifold — 172682Q (200008 – 999999)

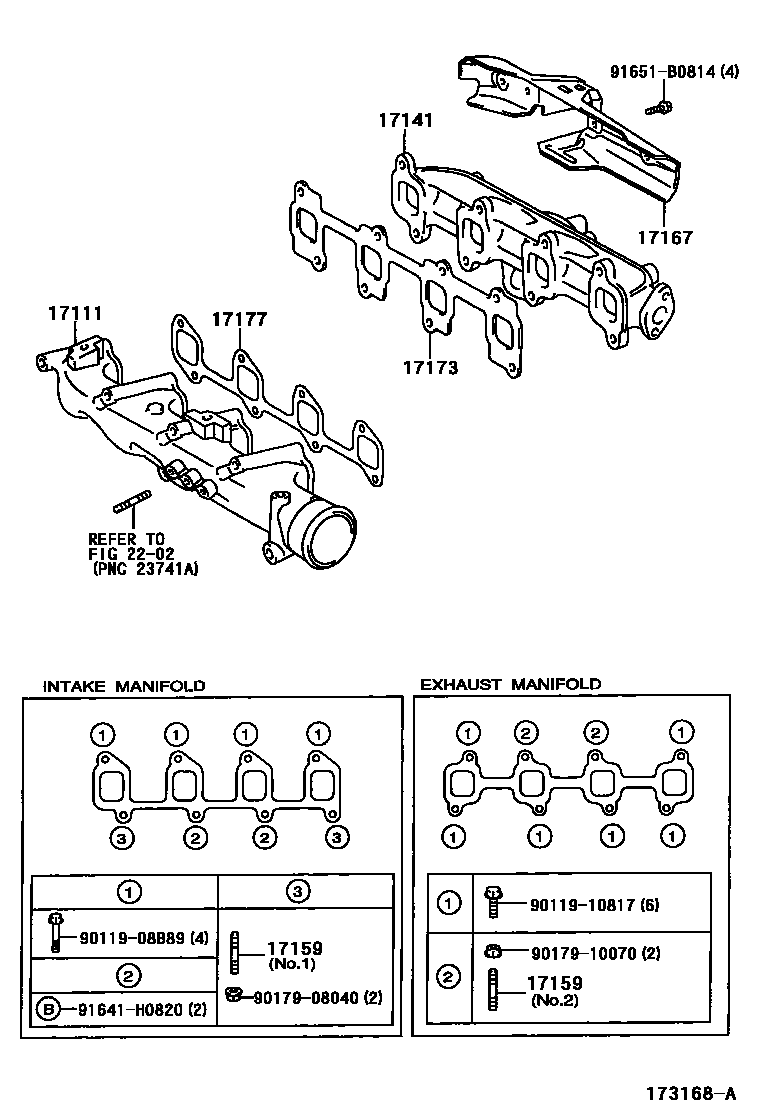

Toyota COROLLA Manifold EPC diagram — 173168A
Manifold — 173168A (200110 – 999999)

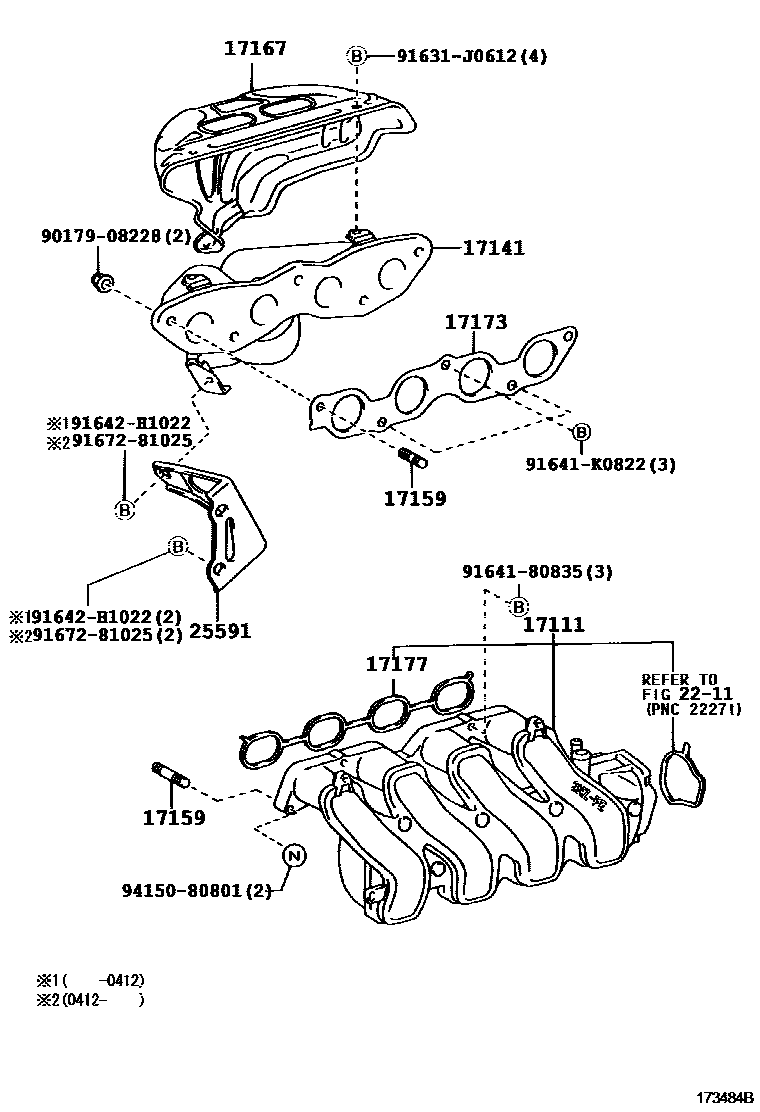

Toyota COROLLA Manifold EPC diagram — 173484B
Manifold — 173484B (200008 – 999999)

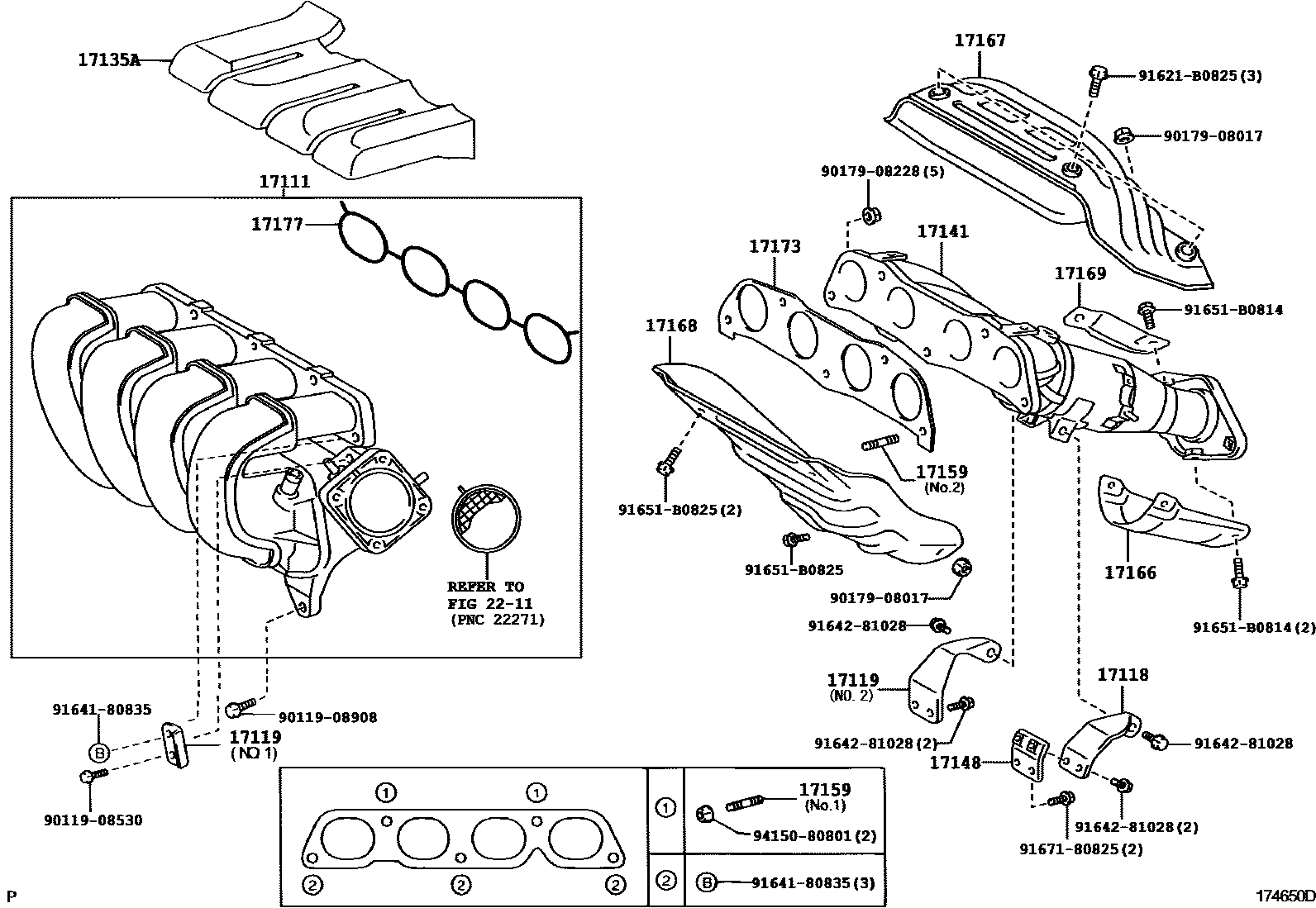

Toyota COROLLA Manifold EPC diagram — 174650D
Manifold — 174650D (200510 – 999999)

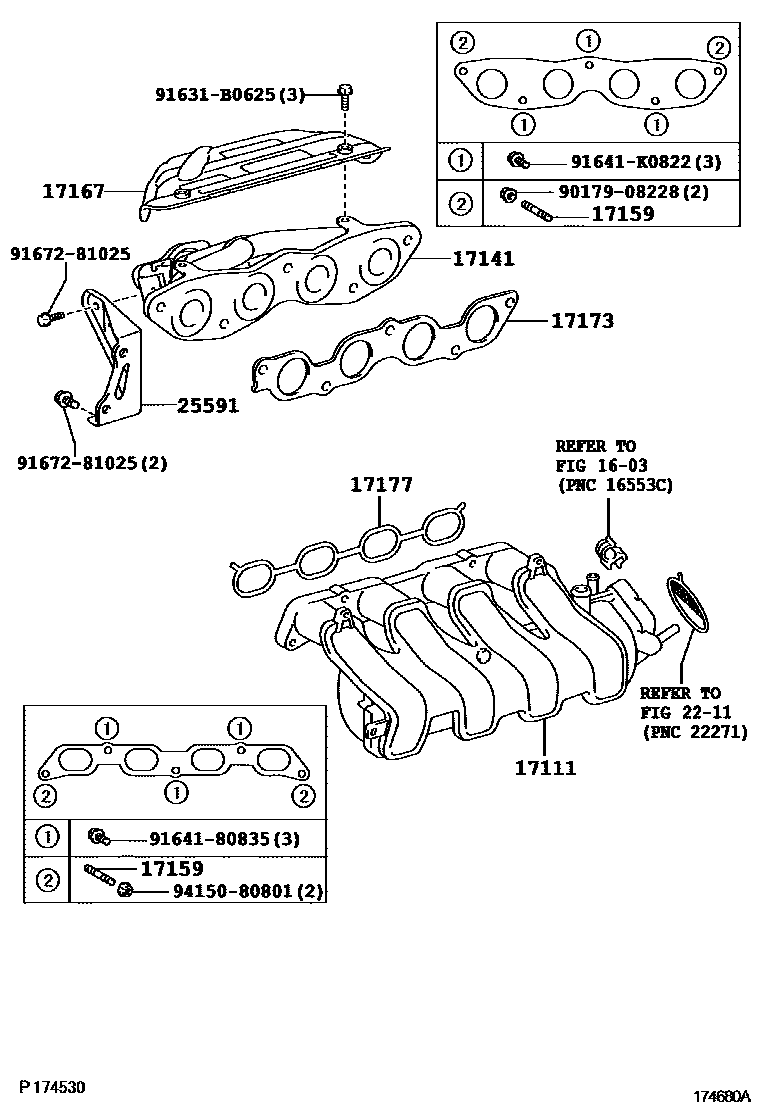

Toyota COROLLA Manifold EPC diagram — 174680A
Manifold — 174680A (200512 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17101-21040 · 17101-21050 · 17101-21080 · 17111-64150 · 17120-0D031 · 17120-0D032 · 17120-22030 · 17120-22040 · 17120-22070
17118Manifold stays17118-22020 · 17118-22090
17119No. 2 manifold stay17139-22030 · 17139-22040 · 17139-22050
17135AIntake manifold No. 1 heat shield17135-22010
17141exhaust manifold17104-22050 · 17104-22120 · 17141-21040 · 17141-21060 · 17141-21130 · 17141-64310
17148Exhaust manifold plate (for EGR intake)17148-22030
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08037 · 90126-08043 · 90126-10017 · 92122-60820
17166Exhaust manifold No. 4 heat shield17166-22011
17167Exhaust manifold No. 1 heat shield17167-21020 · 17167-21030 · 17167-21110 · 17167-22040 · 17167-22041 · 17167-22121 · 17167-64120
17168Exhaust manifold No.2 insulation pad17168-22040 · 17168-22120
17169Exhaust manifold No. 3 heat shield17169-22030
17173Gasket (exhaust manifold to cylinder head)17173-21020 · 17173-22010 · 17173-64060
17177No. 1 gasket (intake manifold to cylinder head)17171-0D030 · 17171-22030 · 17177-21020 · 17177-64020
25591Manifold bracket25591-21020 · 25591-21060
