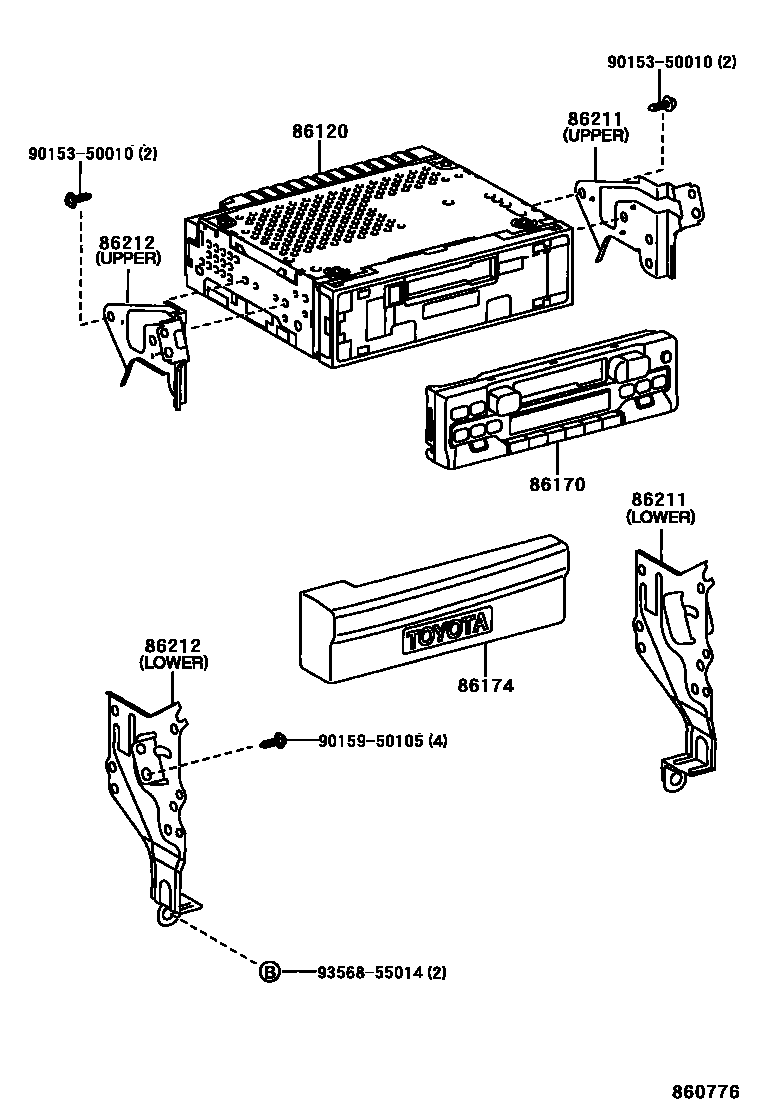

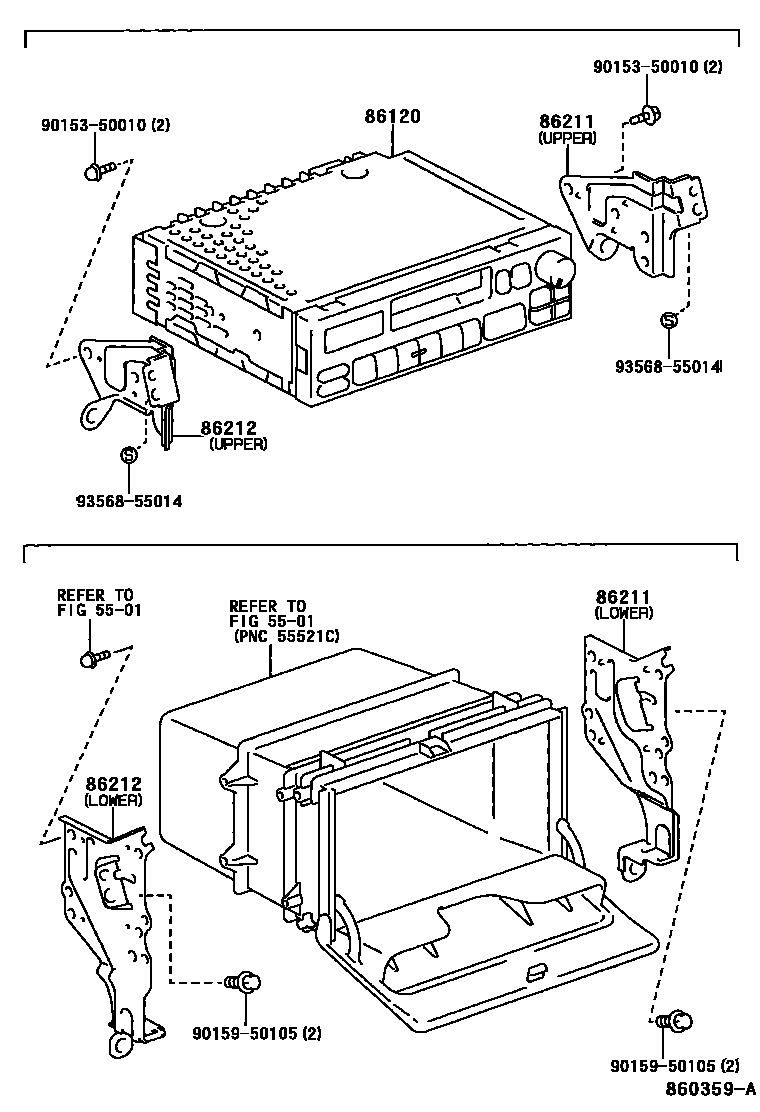

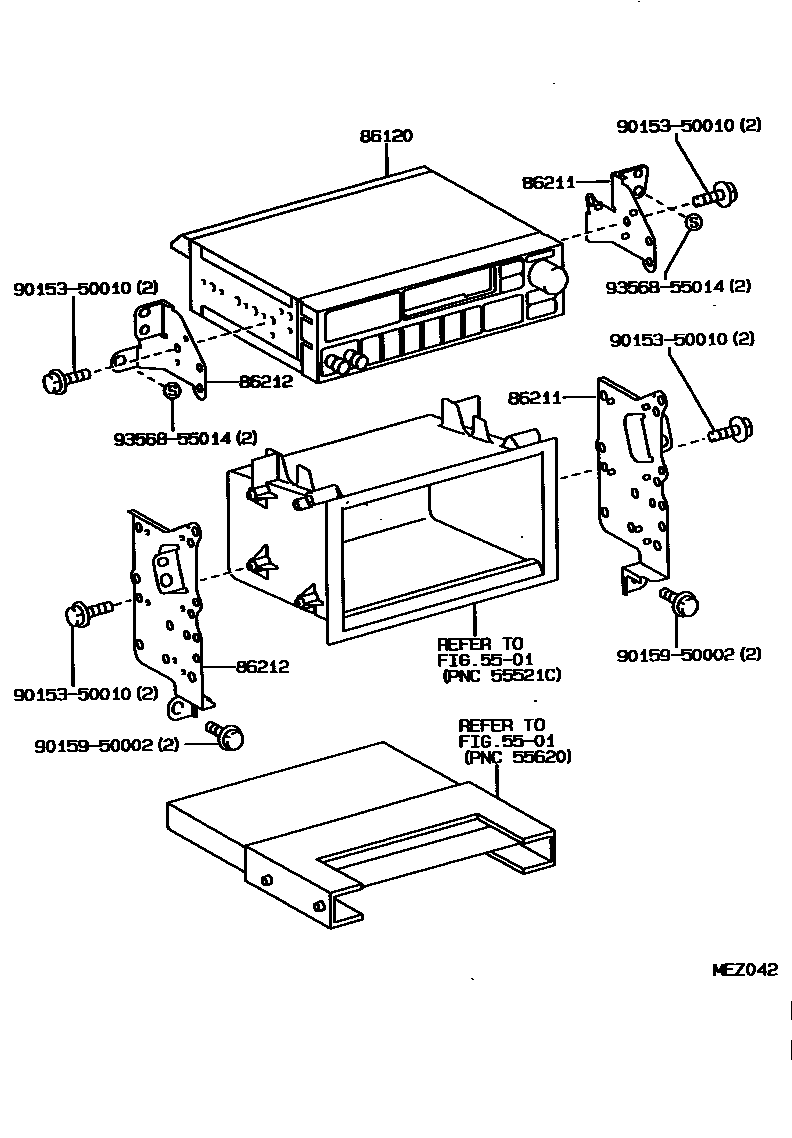

Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601
Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 6 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

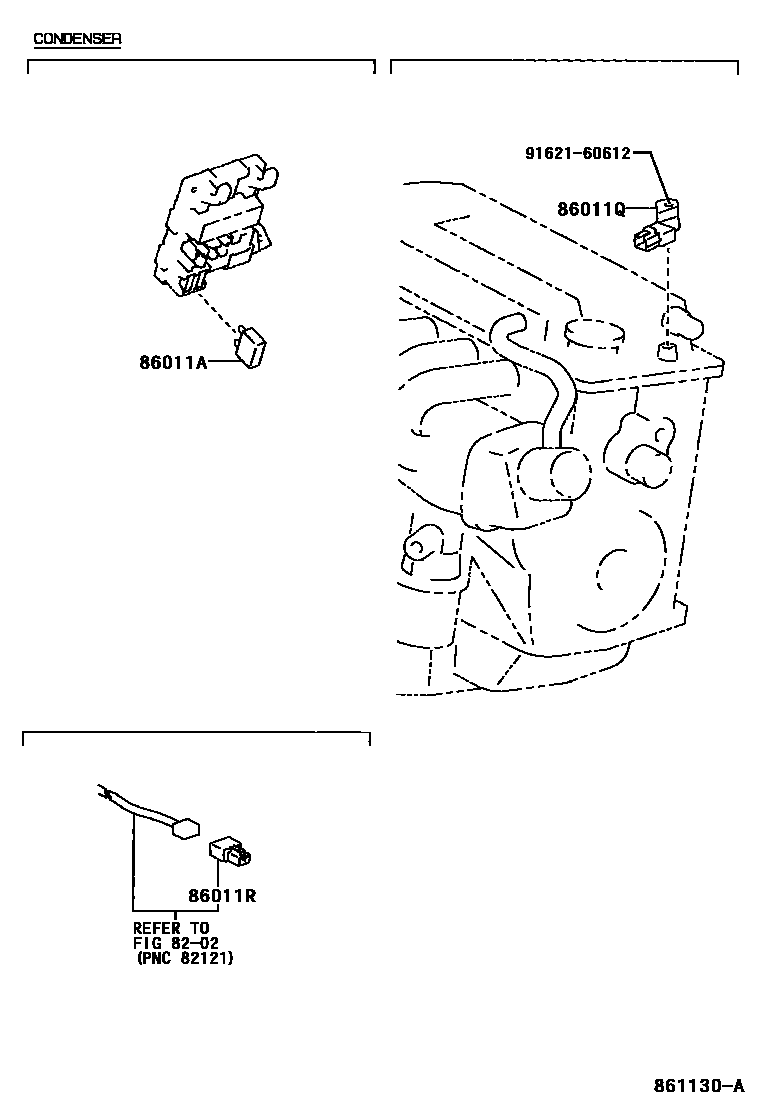

| 86011A | radio settings phase modulator | 90980-04066 |
| 86011Q | radio settings phase modulator | 90980-04154 |
| 86011R | radio settings phase modulator | 90980-04111 |

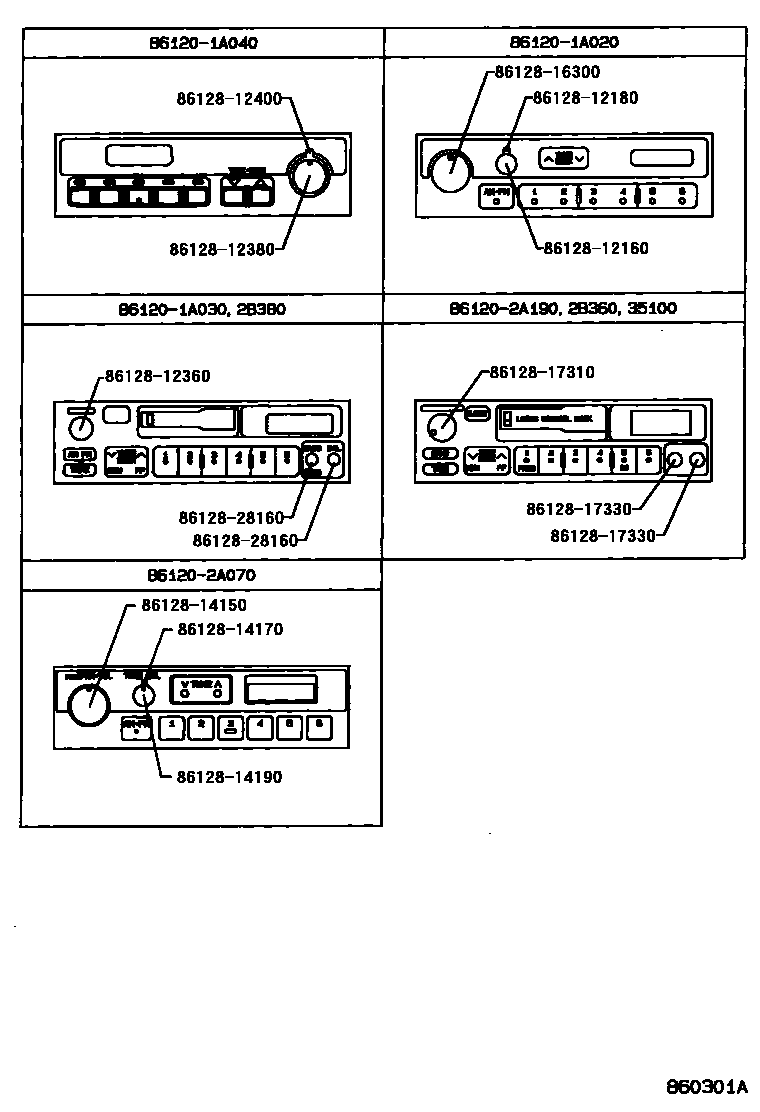

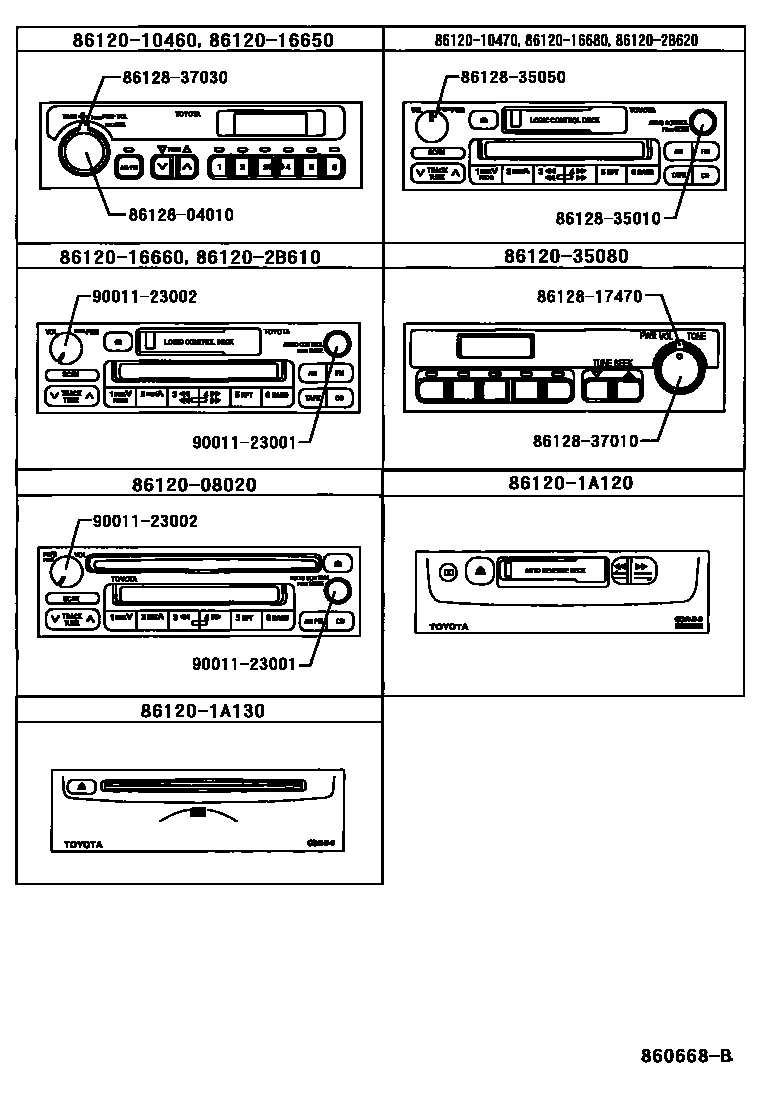

| 86120 | Radio assembly | 86120-08020 · 86120-10460 · 86120-10470 · 86120-16650 · 86120-16660 · 86120-16670 · 86120-16680 · 86120-1A020 · 86120-1A030 · 86120-1A040 · 86120-1A120 · 86120-1A130 · 86120-2A070 · 86120-2A190 · 86120-2B360 · 86120-2B380 · 86120-2B610 · 86120-2B620 · 86120-35080 · 86120-35090 · 86120-35100 · 86120-60210 |
| 86170 | Radio switch and volume assembly | 86170-60010 |
| 86174 | Switch and volume box | 86174-60010 |
| 86211 | No. 1 radio bracket | 86211-12260 · 86211-12280 · 86211-12340 · 86211-12350 · 86211-12360 |
| 86212 | No. 2 radio bracket | 86212-12240 · 86212-12260 · 86212-12320 · 86212-12330 · 86212-12340 |
