Toyota COROLLA 超速档和电子控制变速器 — Figure 8410

Toyota COROLLA EPC diagram 8410, 超速档和电子控制变速器, with 2 images and 6 PNC and OE references.

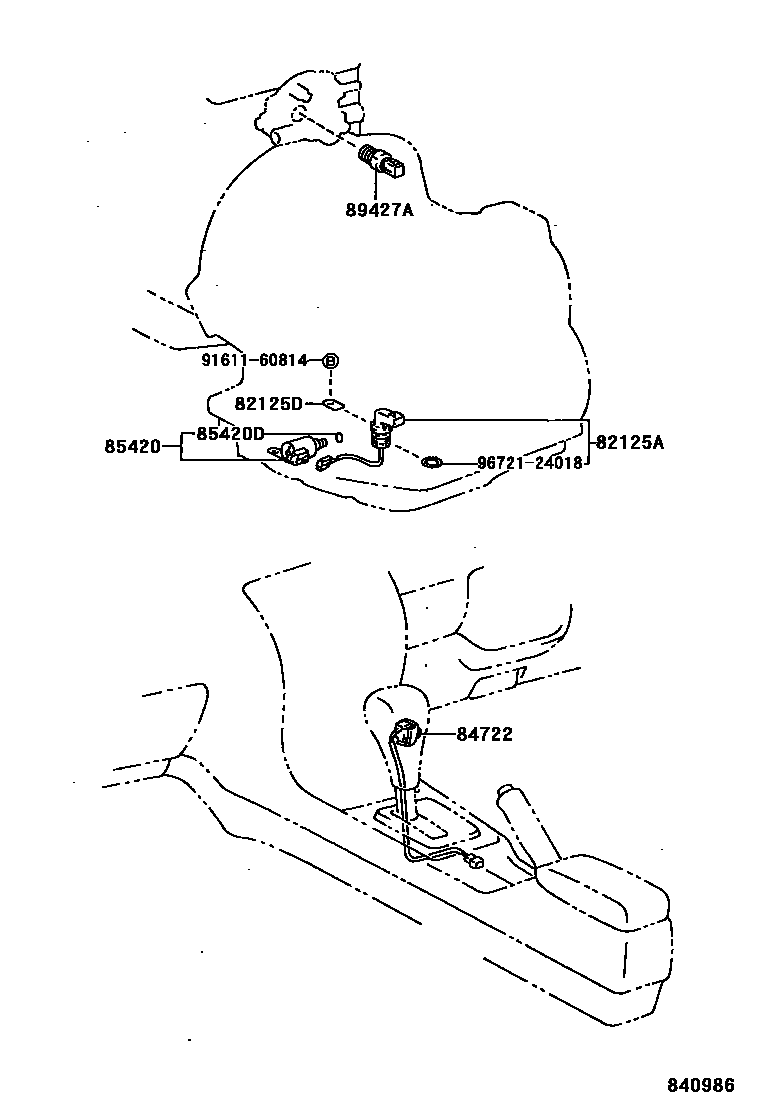

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 840986
超速档和电子控制变速器 — 840986 (199505 – 999999)

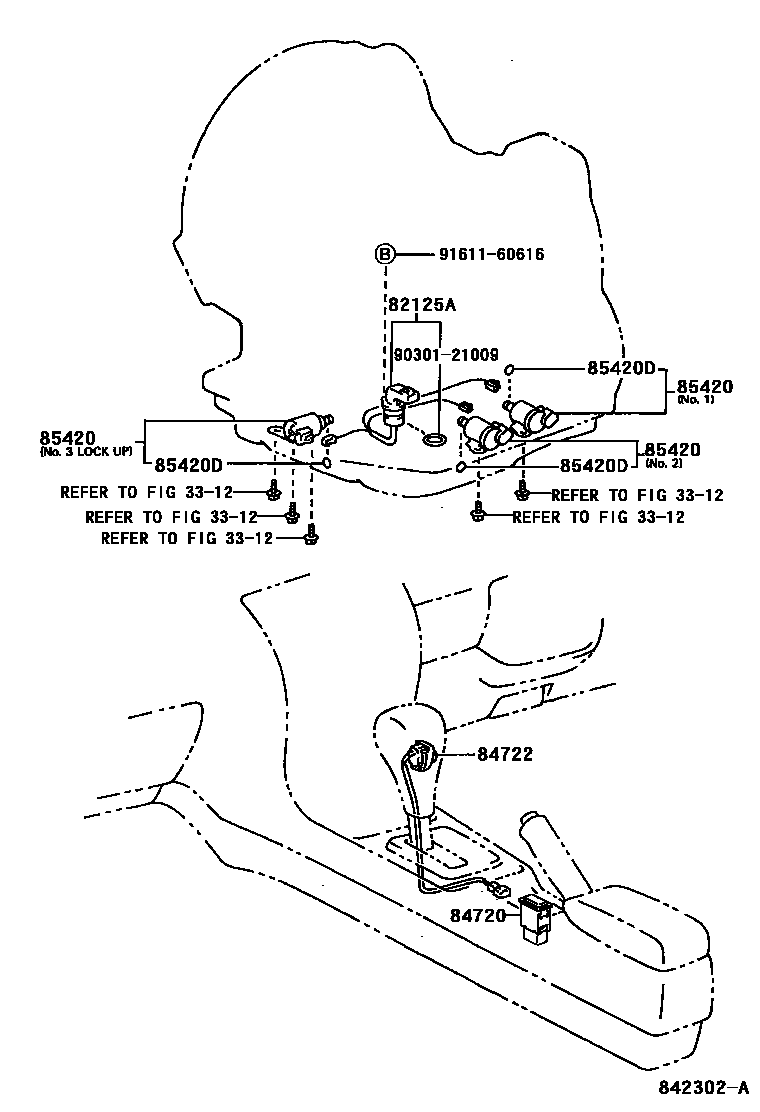

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 842302A
超速档和电子控制变速器 — 842302A (199809 – 999999)

PNC and OE references

PNCPart nameOE numbers
82125ATransmission wiring harness82125-12350 · 82125-12370 · 82125-20170 · 82125-20240
82125DTransmission harness locking plate33485-30020
84720Mode selection switch assembly84720-20160
85420Transmission solenoid valve assembly85420-10011 · 85420-20180 · 85420-21010 · 85420-21040 · 85420-21060 · 85420-21110
85420DO-ring (for transmission solenoid valve)90301-06004
89427Atemperature switch89427-13010
