Toyota COROLLA 仪表 — Figure 8301

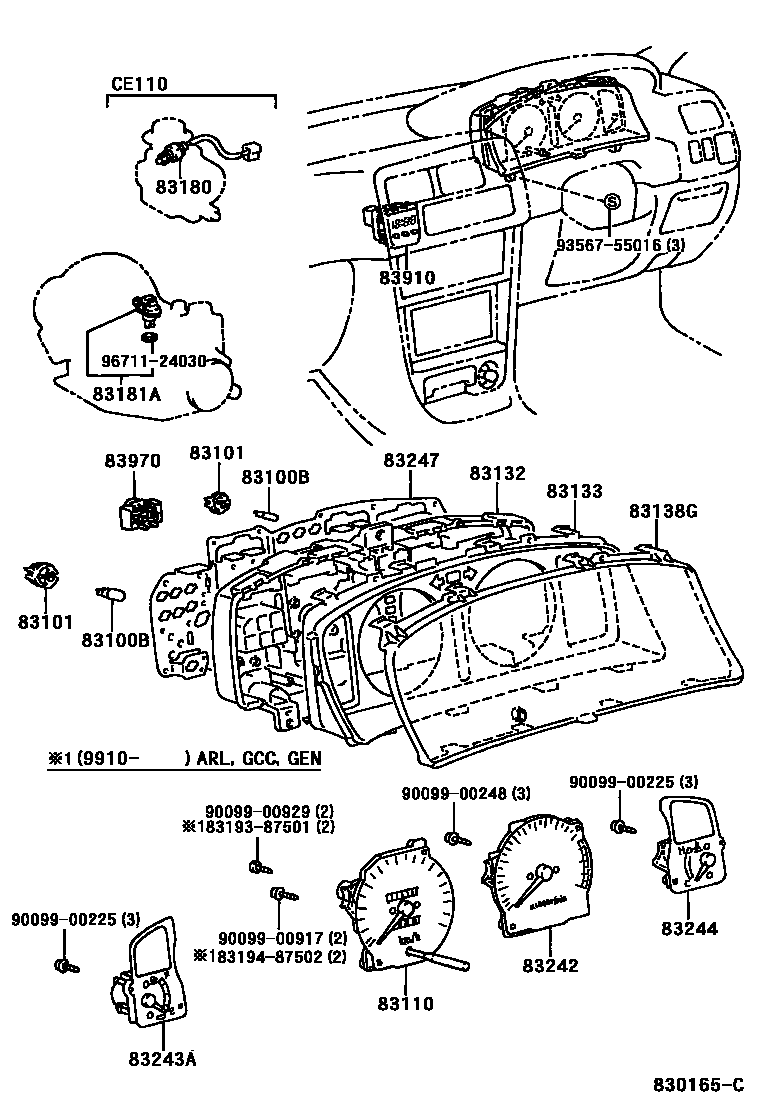

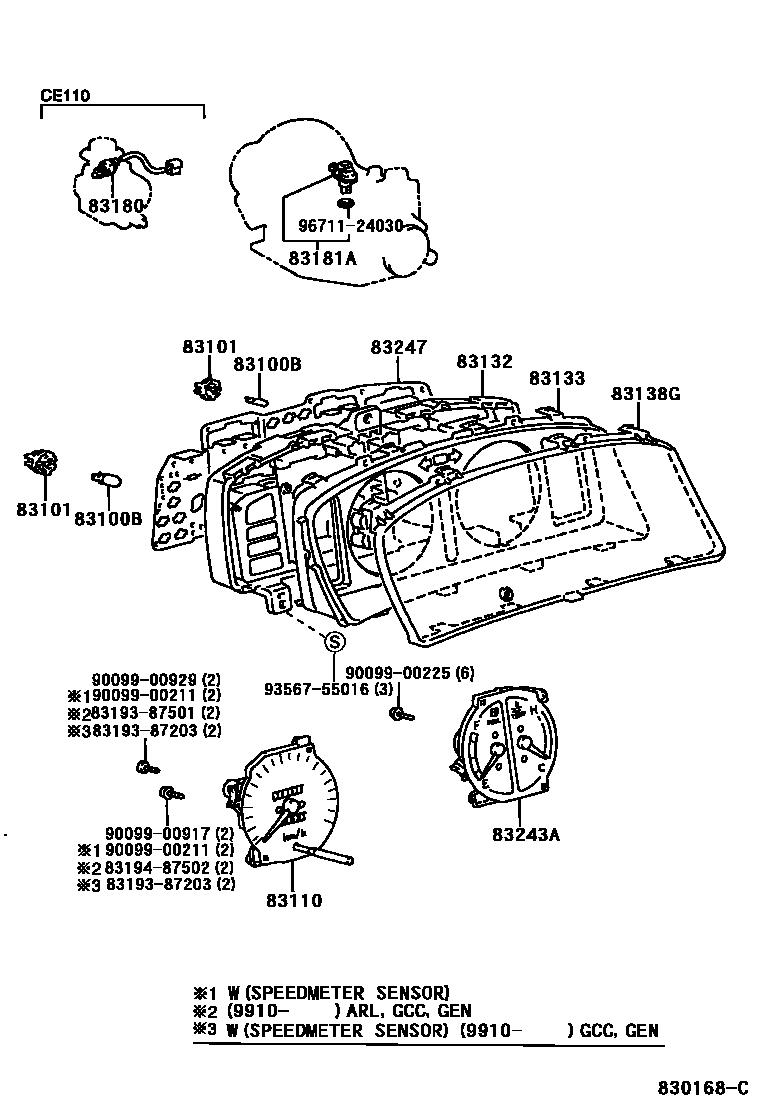

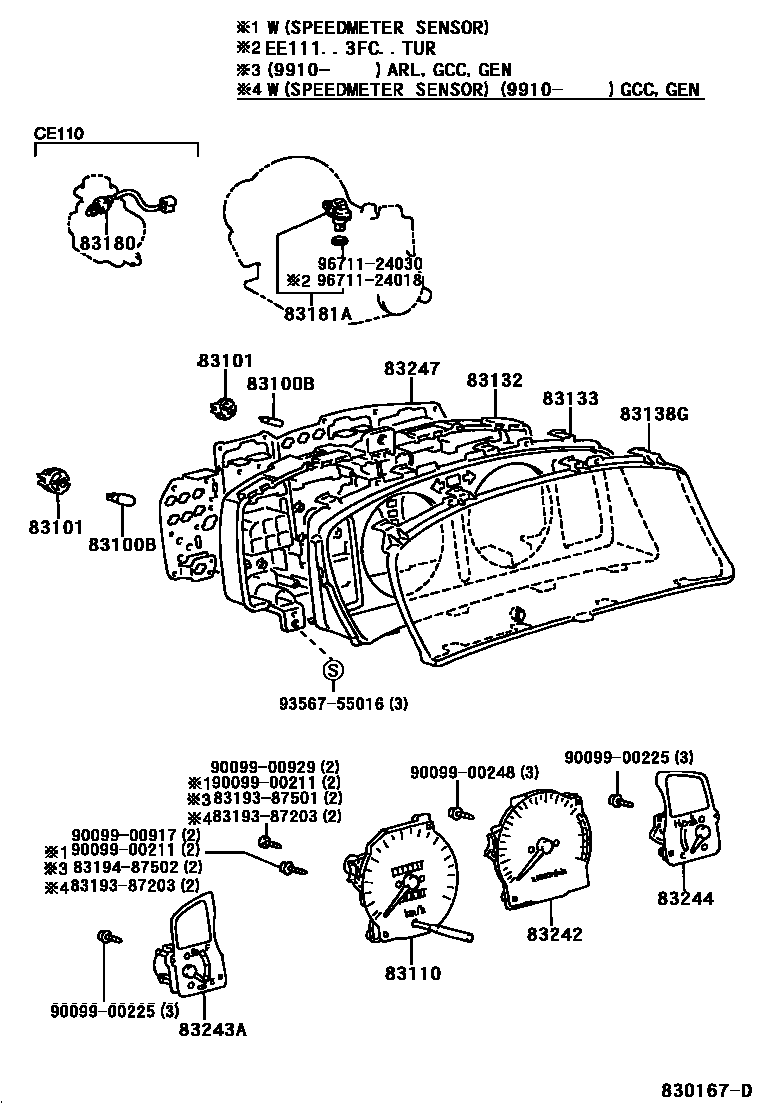

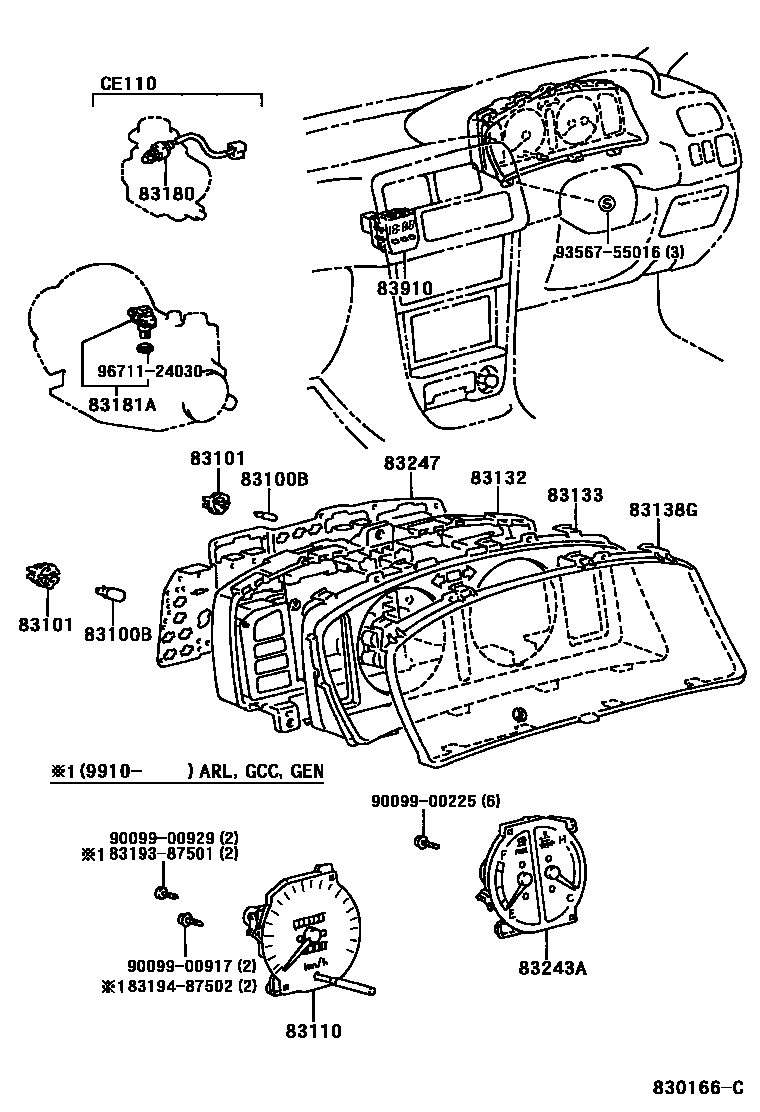

Toyota COROLLA EPC diagram 8301, 仪表, with 5 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83109-24010 · 83109-24020 · 83119-32010 · 90981-11018 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-32020 |
| 83110 | Speedometer assembly | 83110-1H230 · 83110-1H231 · 83110-1H250 · 83110-1H270 · 83220-12100 · 83220-12140 · 83220-12160 · 83220-12170 · 83220-12180 · 83220-12200 · 83220-12210 · 83220-12211 · 83220-12220 · 83220-12221 · 83220-12230 · 83220-12240 · 83220-12310 · 83220-12311 · 83220-12320 · 83220-12330 · 83220-12331 · 83220-12340 · 83220-12380 · 83220-12430 · 83220-12450 · 83220-12460 · 83220-12470 · 83220-12480 · 83220-12490 |
| 83132 | Instrument cluster housing | 83132-1A710 · 83132-1A870 · 83132-1E060 · 83841-12360 · 83841-12600 · 83841-12610 · 83841-12630 · 83841-12640 · 83841-12780 · 83841-12800 · 83841-1A050 · 83841-1A051 · 83841-1A100 · 83841-1H260 |
| 83133 | Combined instrument panel No. 1 | 83133-1H270 · 83133-1H290 · 83133-1H330 · 83811-12600 · 83811-12610 · 83811-12700 · 83811-12720 · 83811-12860 |
| 83138G | Instrument cluster glass | 83138-1A210 · 83852-12700 |
| 83180 | Speed detector assembly | 83180-32020 |
| 83181A | speedometer sensor | 83181-12020 · 83181-12040 |
| 83242 | Engine tachometer assembly | 83242-1H380 · 83242-1H400 · 83881-12600 · 83881-12620 · 83881-12840 · 83881-12860 · 83881-1A170 · 83881-1A200 · 83881-1A760 · 83881-1E150 · 83881-1E180 · 83881-1E210 |
| 83243A | Fuel gauge sub-assembly | 83243-1A710 · 83243-1A770 · 83243-1A790 · 83882-12140 · 83882-12600 · 83882-12601 · 83882-12700 · 83882-12840 · 83882-12851 · 83882-12860 · 83882-12861 · 83882-1A040 · 83882-1A320 · 83882-1E130 · 83882-1E150 · 83882-1E160 · 83882-1E170 |
| 83244 | Water temperature meter sub-assembly | 83244-1E300 · 83244-1E310 · 83883-12600 · 83883-12840 · 83883-12860 · 83883-1A220 · 83883-1E150 · 83883-1E160 · 83883-1E170 |
| 83247 | Instrument circuit board | 83247-1K030 · 83247-1K050 · 83247-1K090 · 83247-1K170 · 83247-1K230 · 83247-1K310 · 83861-12140 · 83861-12150 · 83861-12230 · 83861-12260 · 83861-12360 · 83861-12620 · 83861-12621 · 83861-12840 · 83861-12851 · 83861-1A040 · 83861-1A041 · 83861-1A080 · 83861-1A110 · 83861-1A200 · 83861-1A300 · 83861-1A770 · 83861-1A810 · 83861-1E130 · 83861-1E160 · 83861-1E170 · 83861-1E370 · 83861-1E380 · 83861-1E390 · 83861-1E410 · 83861-1E460 · 83861-1E500 · 83861-1E510 · 83861-1E580 · 83861-1E620 · 83861-1E670 · 83861-1H260 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-12461 · 83710-12710 · 83710-12730 · 83710-12770 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-12660 · 83710-12690 · 83710-12700 · 83710-12720 · 83710-12760 · 83710-12780 |
| 83910 | clock assembly | 83910-12520 · 83910-12530 |
| 83970 | Reversing warning buzzer assembly | 83970-20010 |
