Toyota COROLLA 线束和卡夹 — Figure 8202

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 18 images and 39 PNC and OE references.

Toyota COROLLA 线束和卡夹 EPC diagram — 820600 — 线束和卡夹 — 820600 (199505 – 999999)

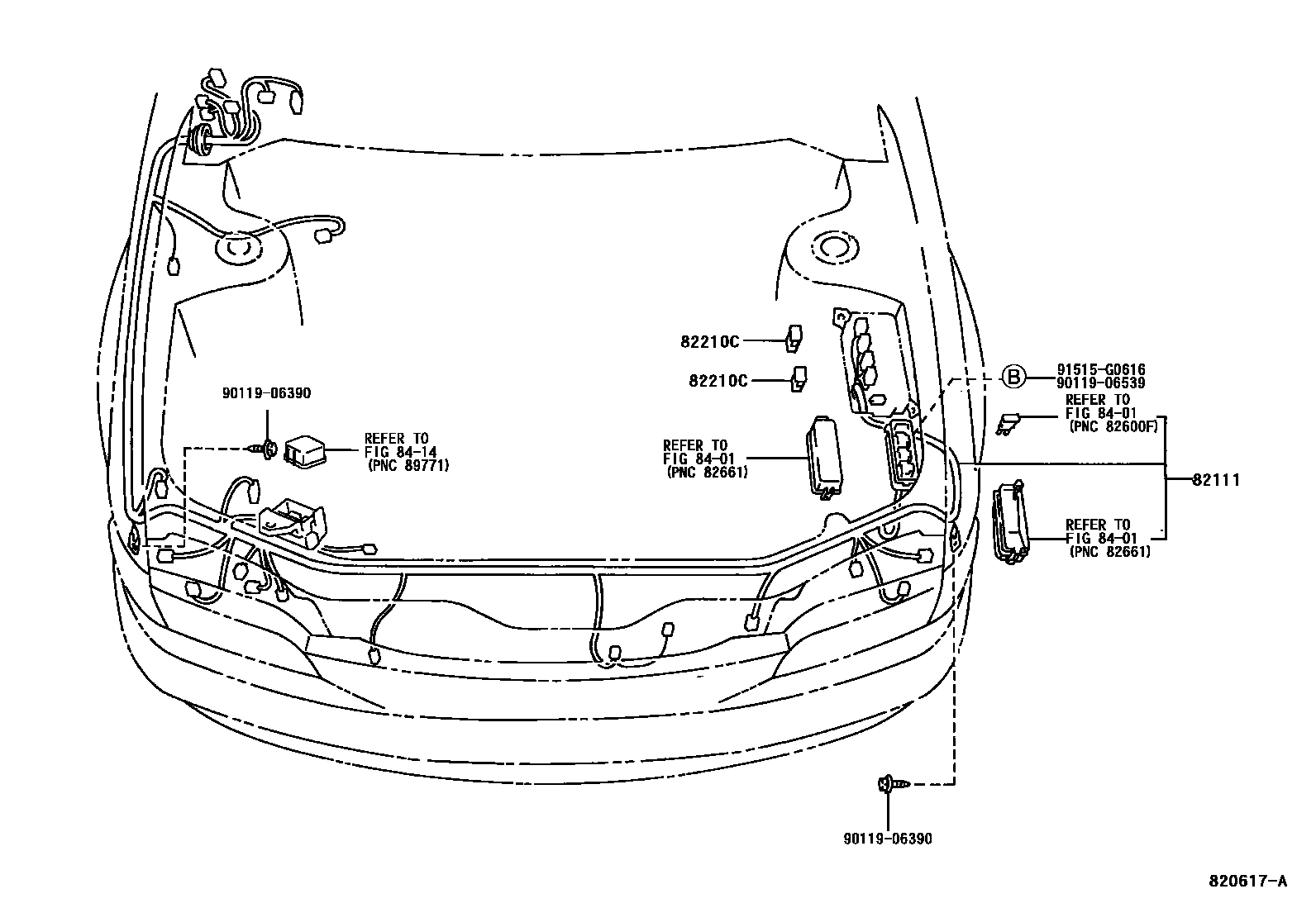

Toyota COROLLA 线束和卡夹 EPC diagram — 820617A — 线束和卡夹 — 820617A (199505 – 999999)

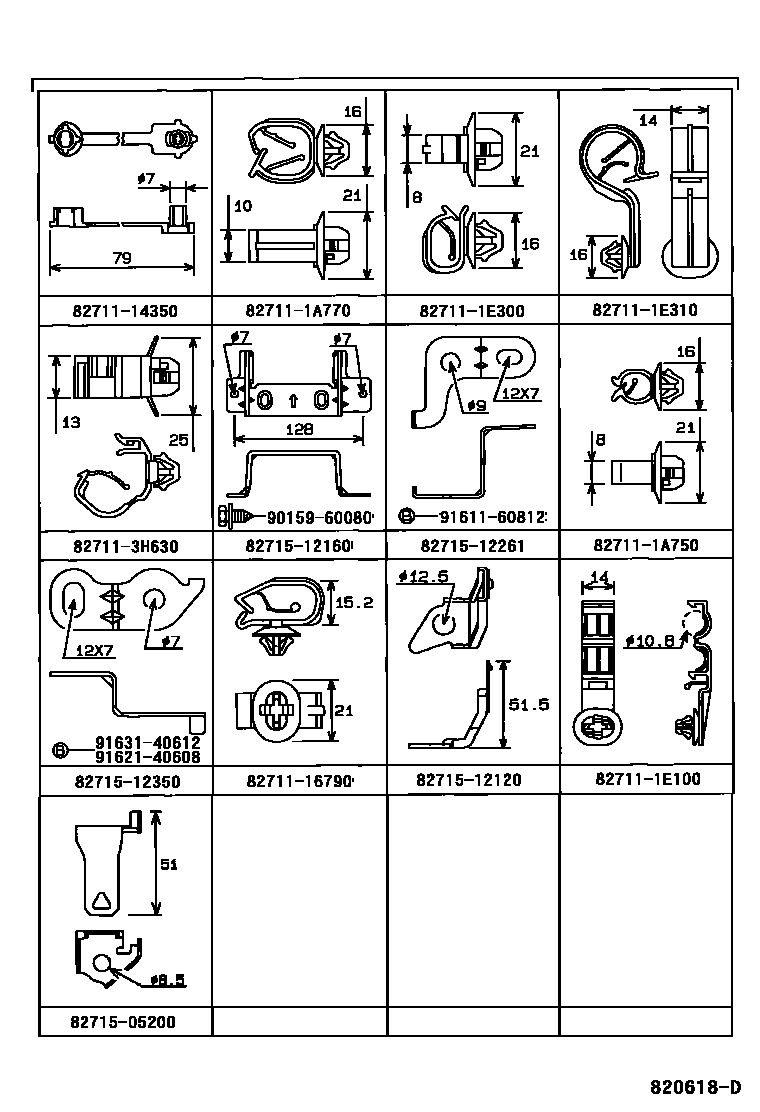

Toyota COROLLA 线束和卡夹 EPC diagram — 820618D — 线束和卡夹 — 820618D (199505 – 999999)

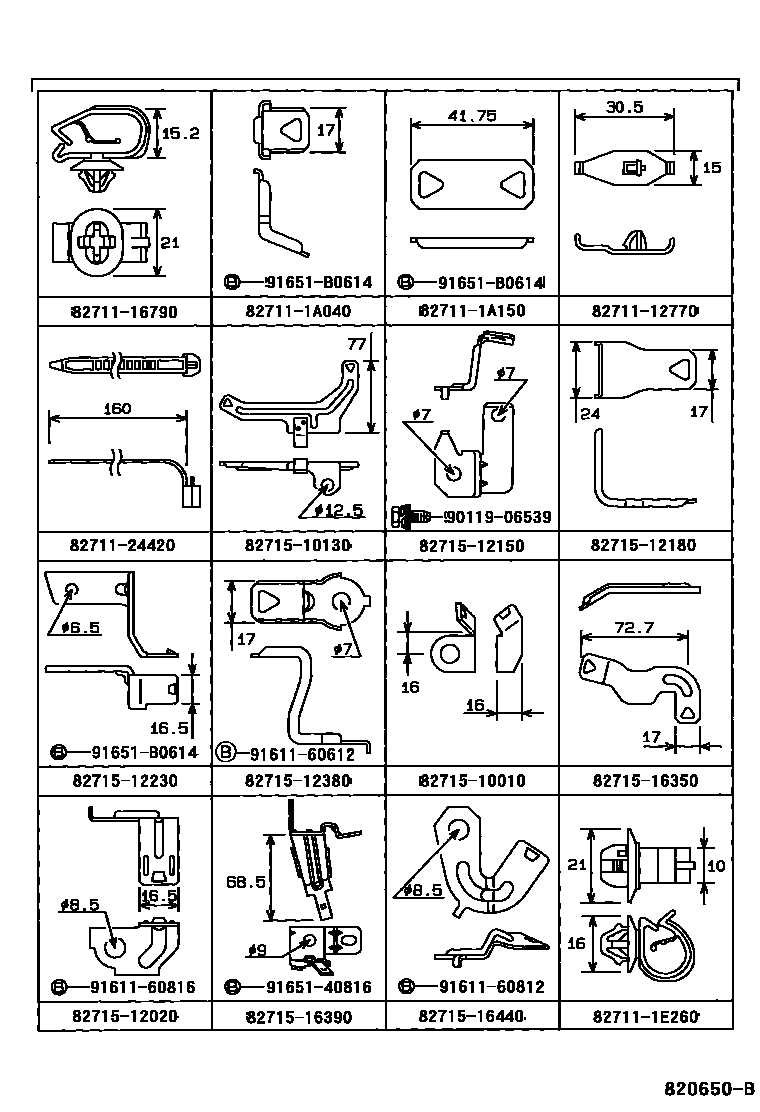

Toyota COROLLA 线束和卡夹 EPC diagram — 820650B — 线束和卡夹 — 820650B (199505 – 999999)

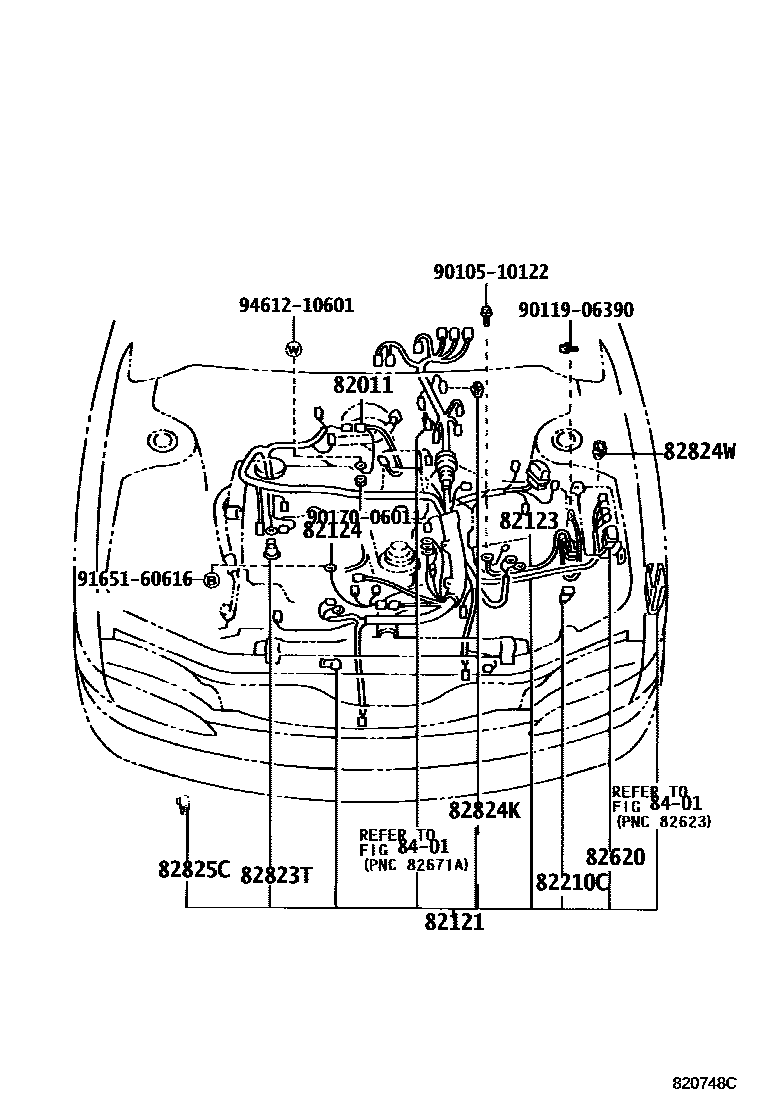

Toyota COROLLA 线束和卡夹 EPC diagram — 820748C — 线束和卡夹 — 820748C (199704 – 999999)

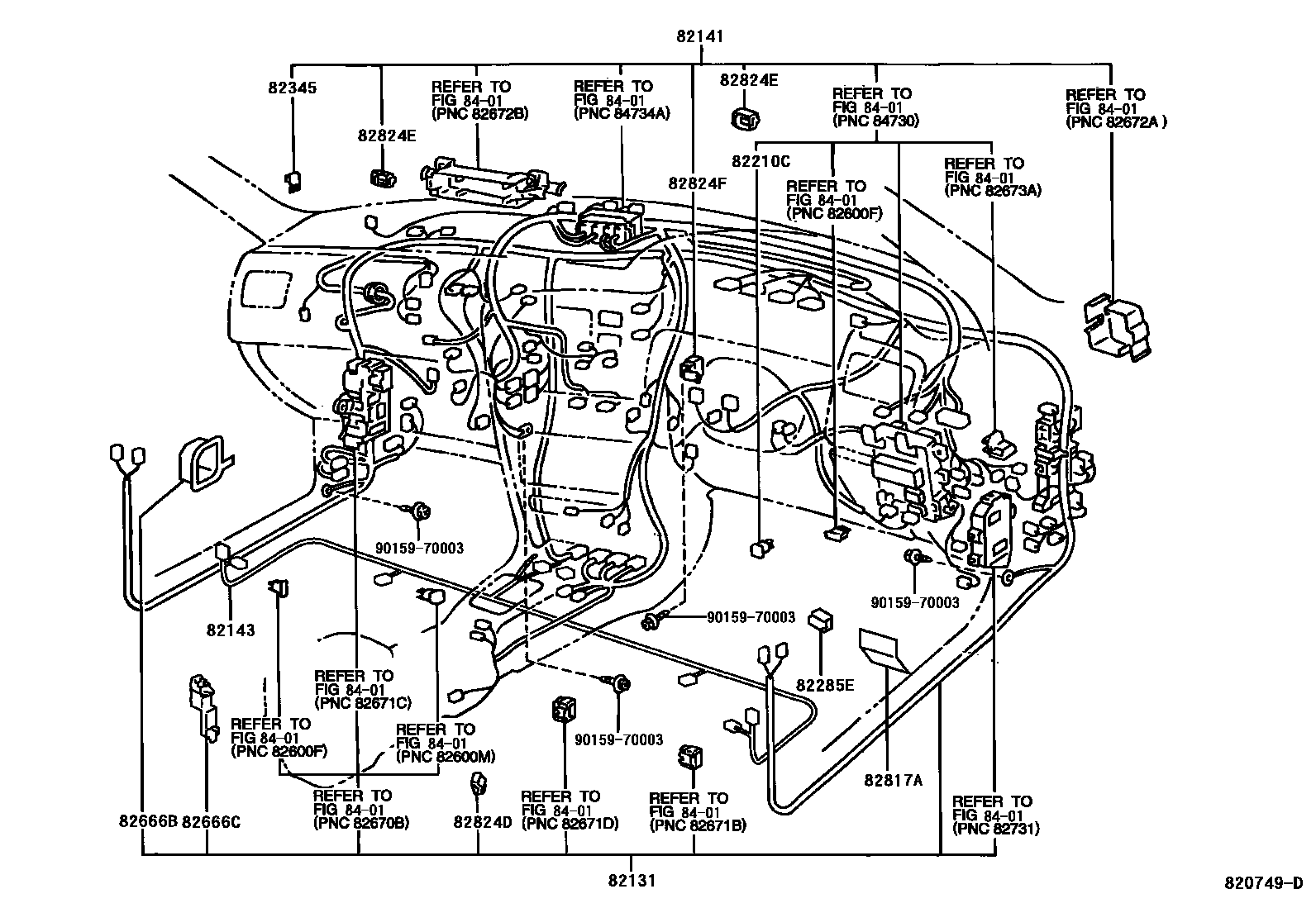

Toyota COROLLA 线束和卡夹 EPC diagram — 820749D — 线束和卡夹 — 820749D (199505 – 999999)

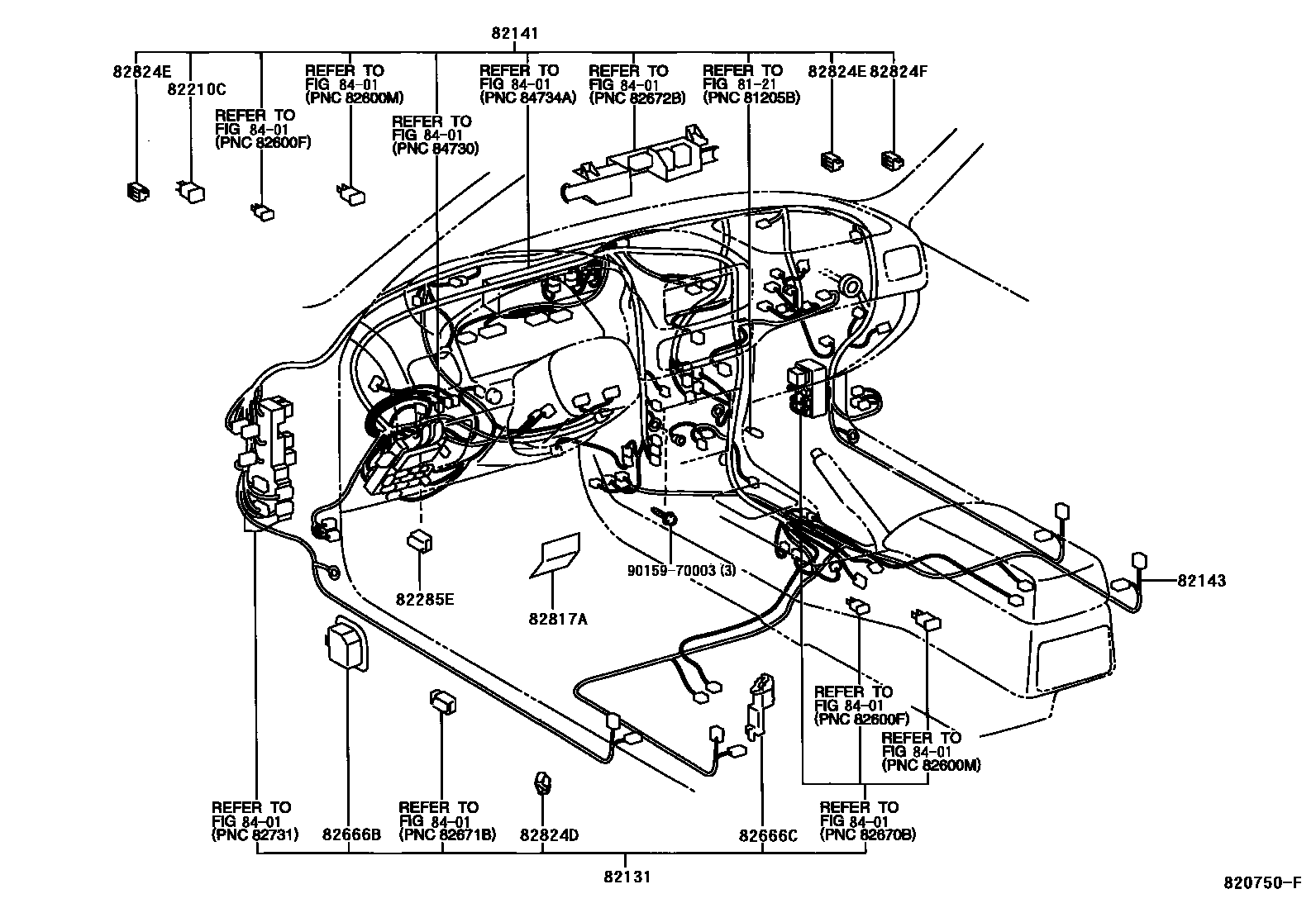

Toyota COROLLA 线束和卡夹 EPC diagram — 820750F — 线束和卡夹 — 820750F (199704 – 999999)

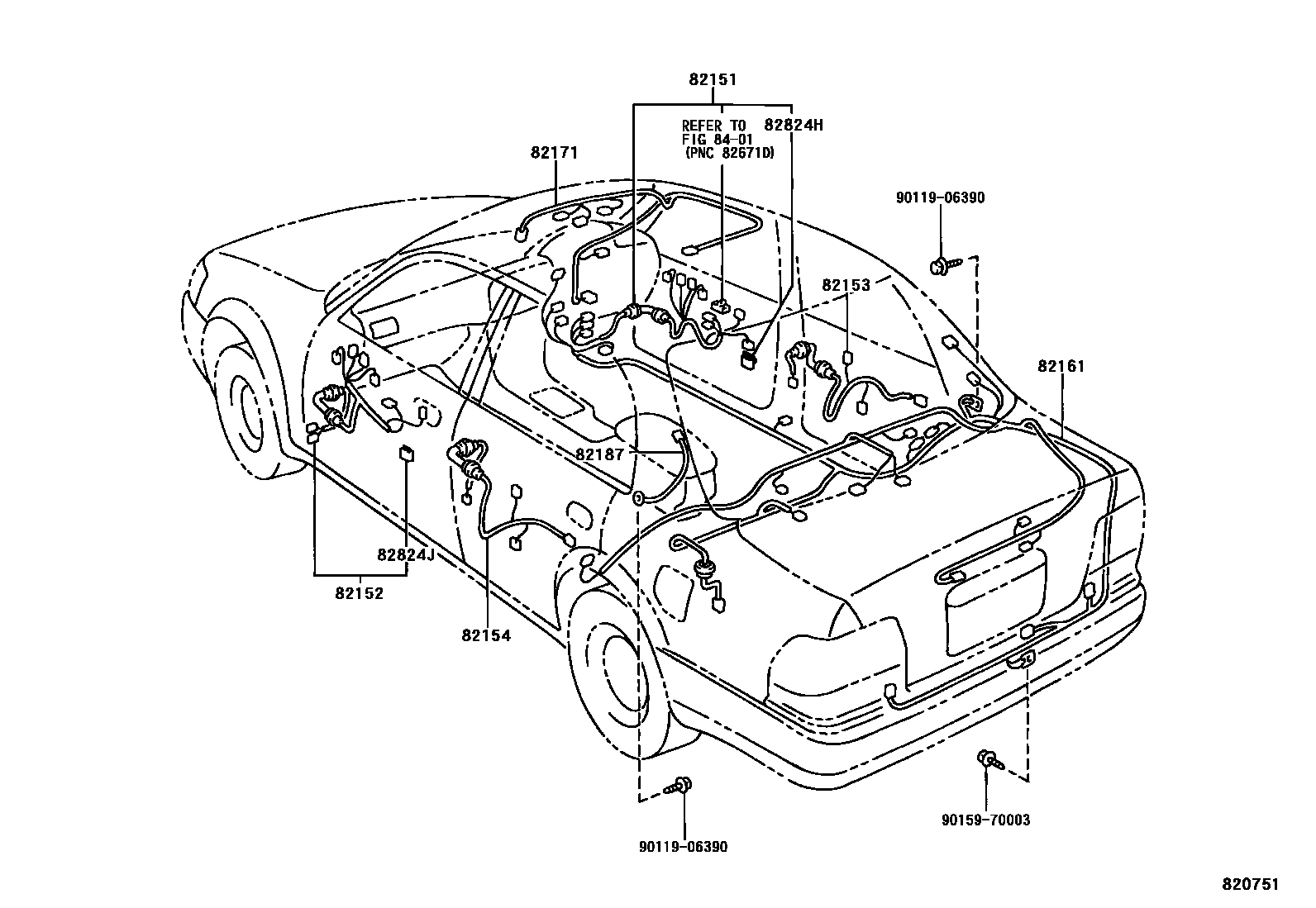

Toyota COROLLA 线束和卡夹 EPC diagram — 820751 — 线束和卡夹 — 820751 (199505 – 999999)

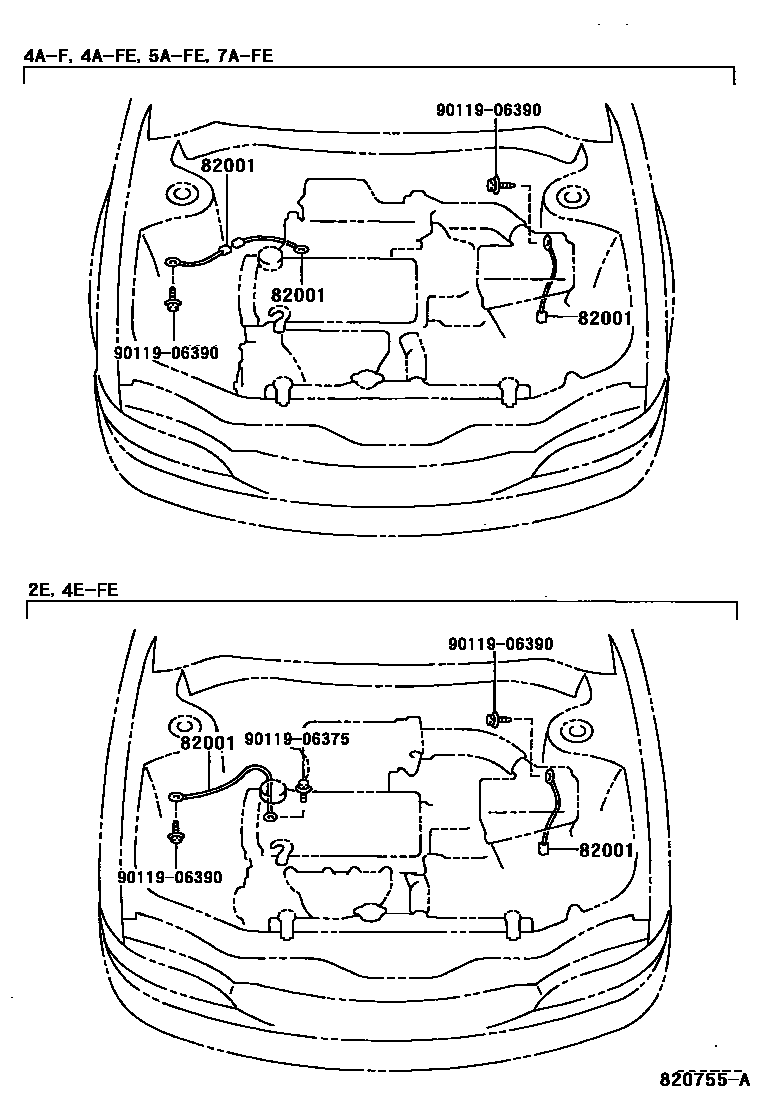

Toyota COROLLA 线束和卡夹 EPC diagram — 820755A — 线束和卡夹 — 820755A (199505 – 999999)

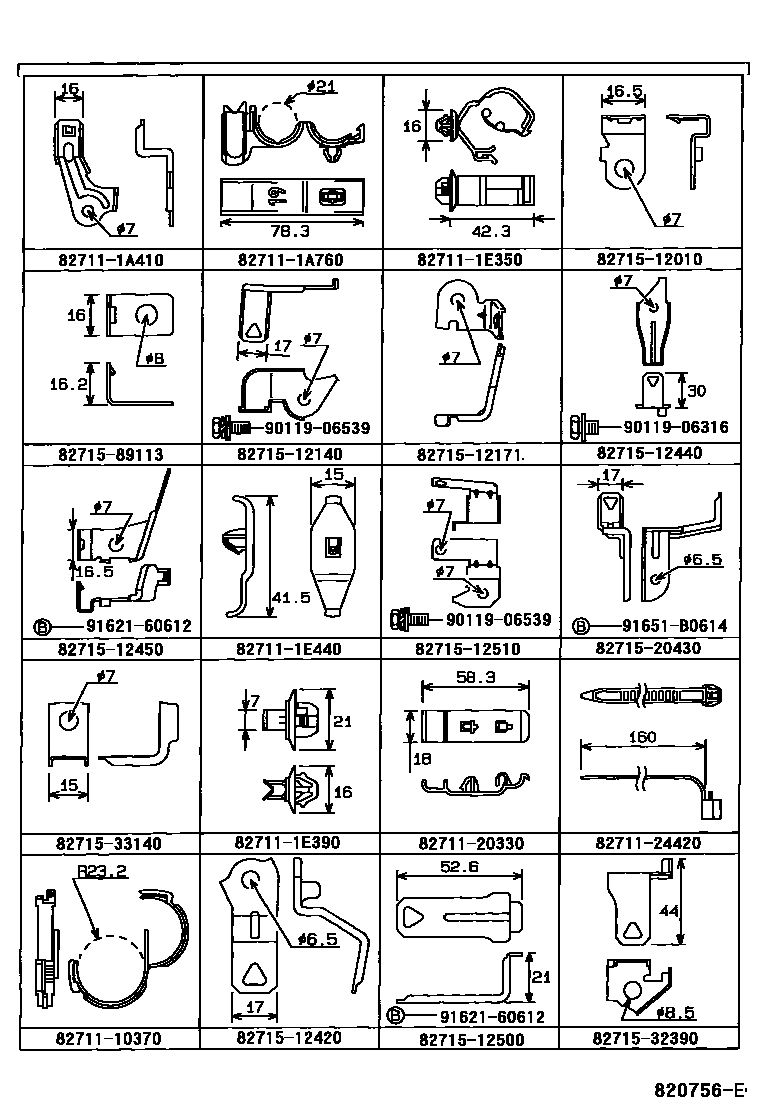

Toyota COROLLA 线束和卡夹 EPC diagram — 820756E — 线束和卡夹 — 820756E (199505 – 999999)

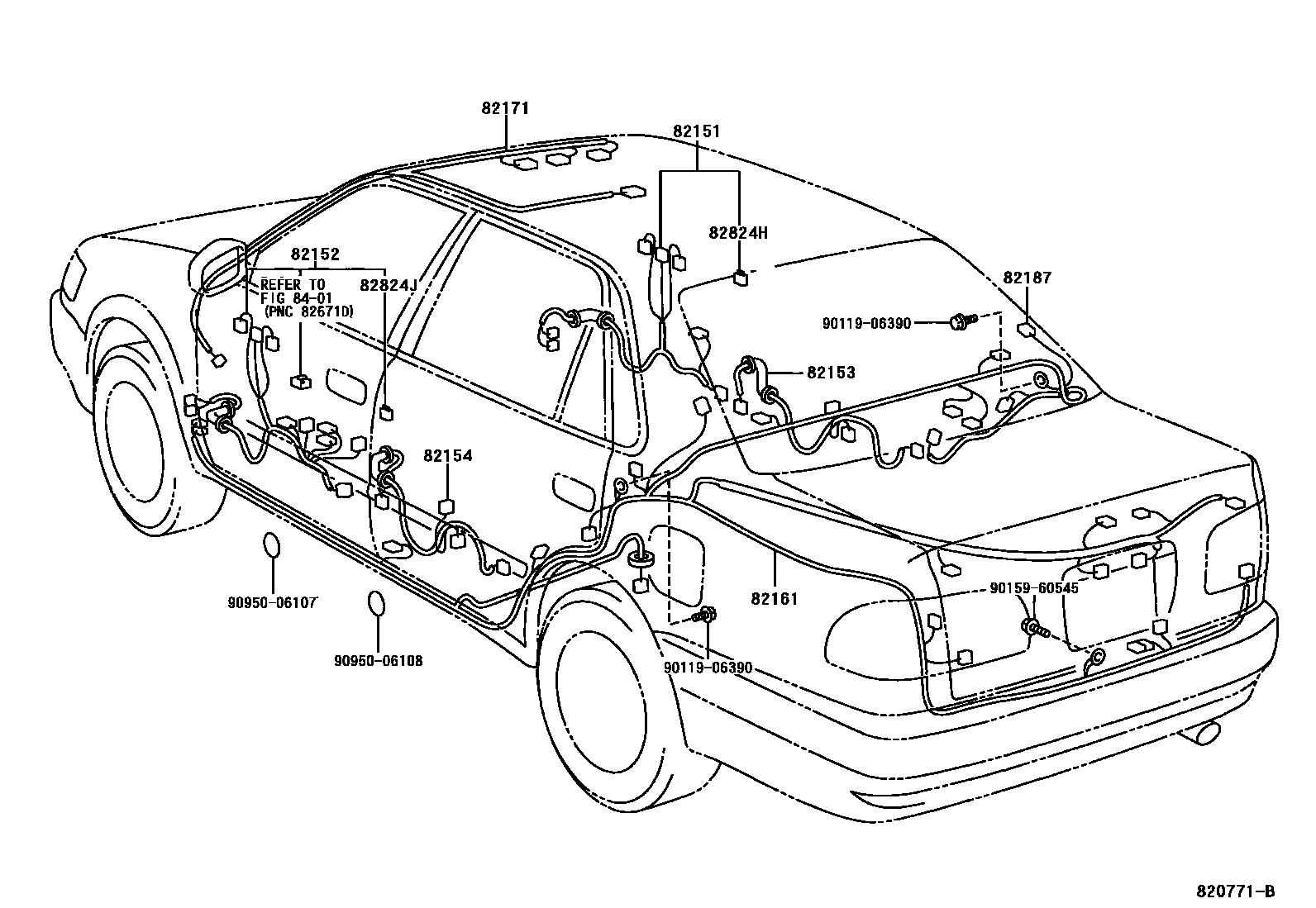

Toyota COROLLA 线束和卡夹 EPC diagram — 820771B — 线束和卡夹 — 820771B (199704 – 999999)

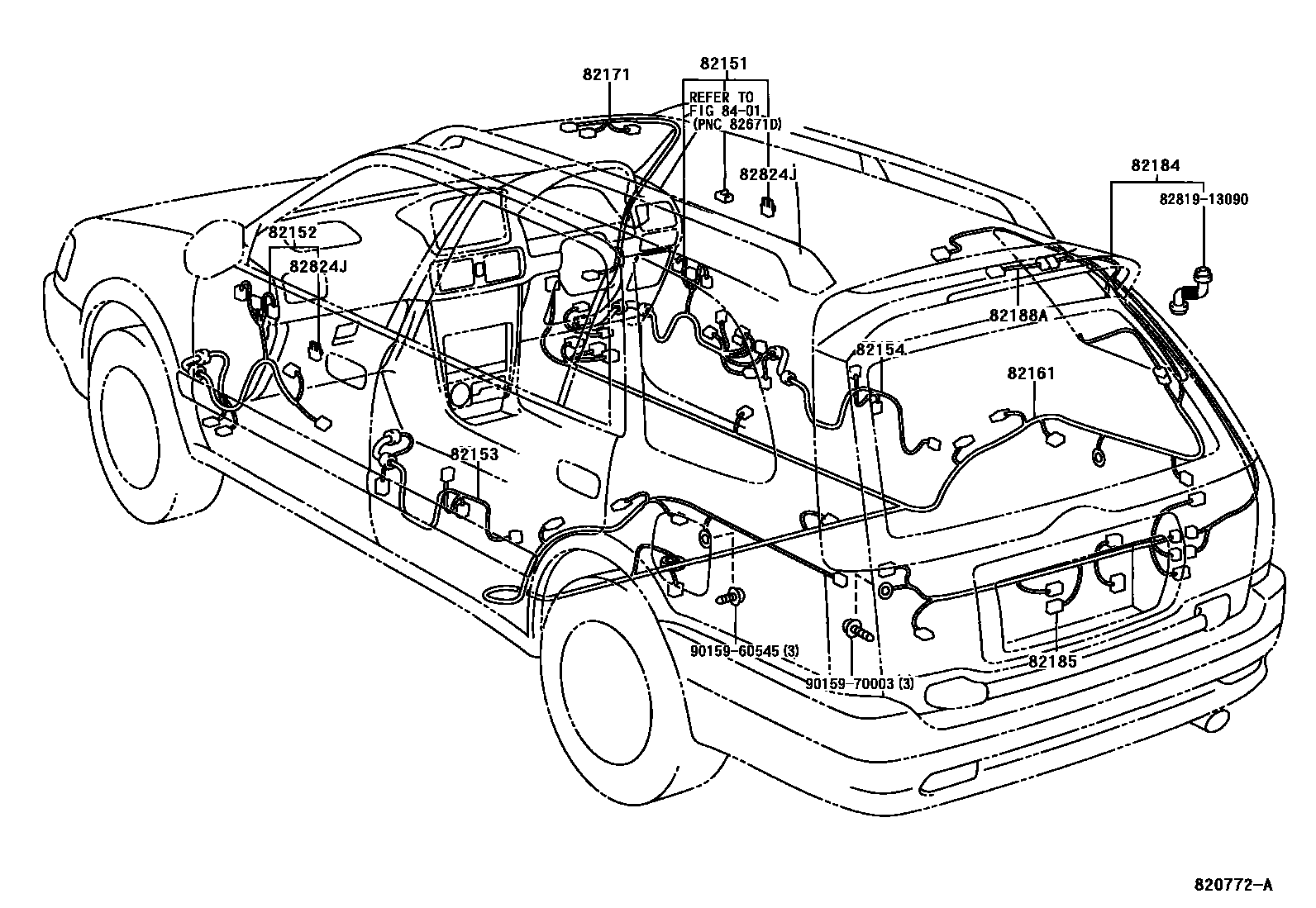

Toyota COROLLA 线束和卡夹 EPC diagram — 820772A — 线束和卡夹 — 820772A (199704 – 999999)

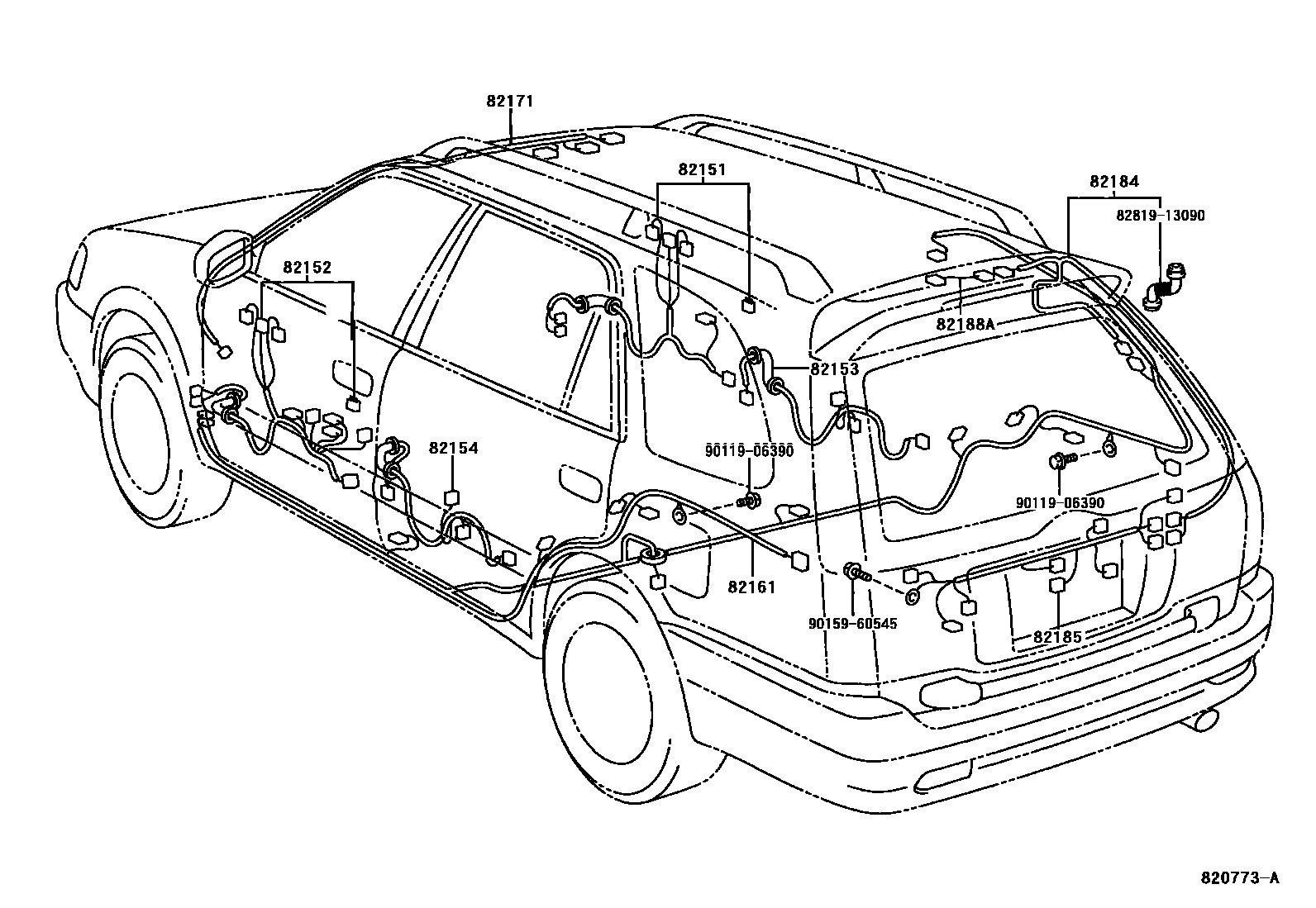

Toyota COROLLA 线束和卡夹 EPC diagram — 820773A — 线束和卡夹 — 820773A (199704 – 999999)

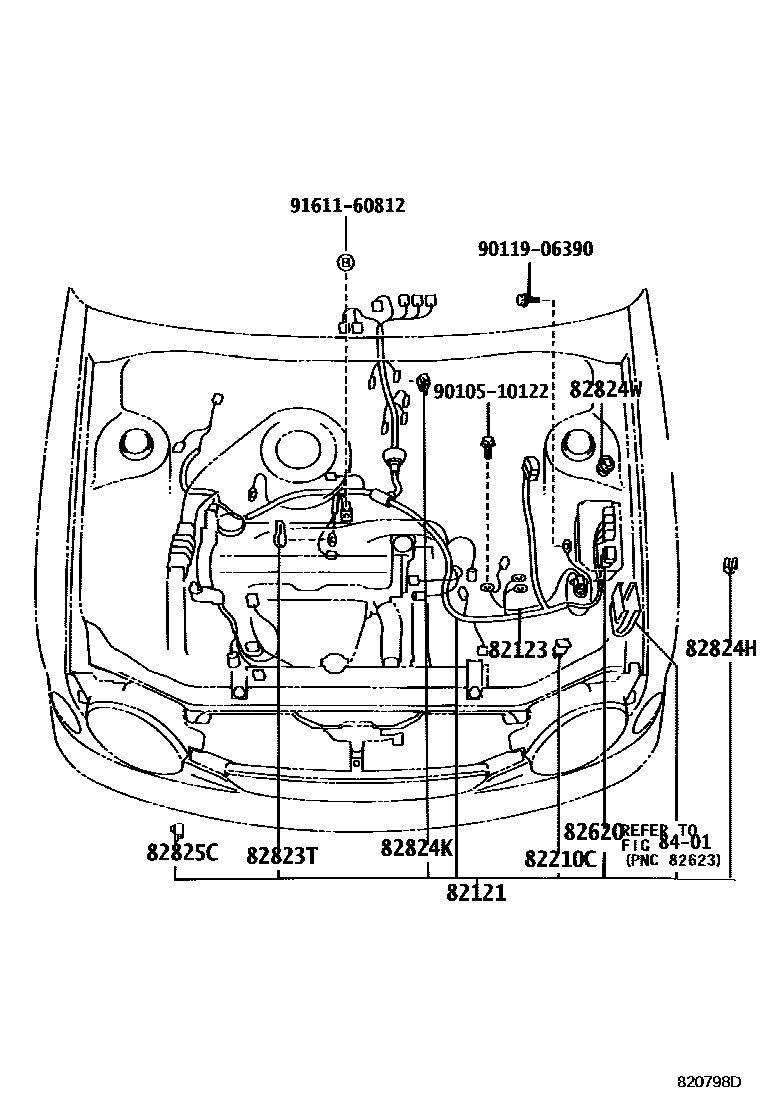

Toyota COROLLA 线束和卡夹 EPC diagram — 820798D — 线束和卡夹 — 820798D (199704 – 999999)

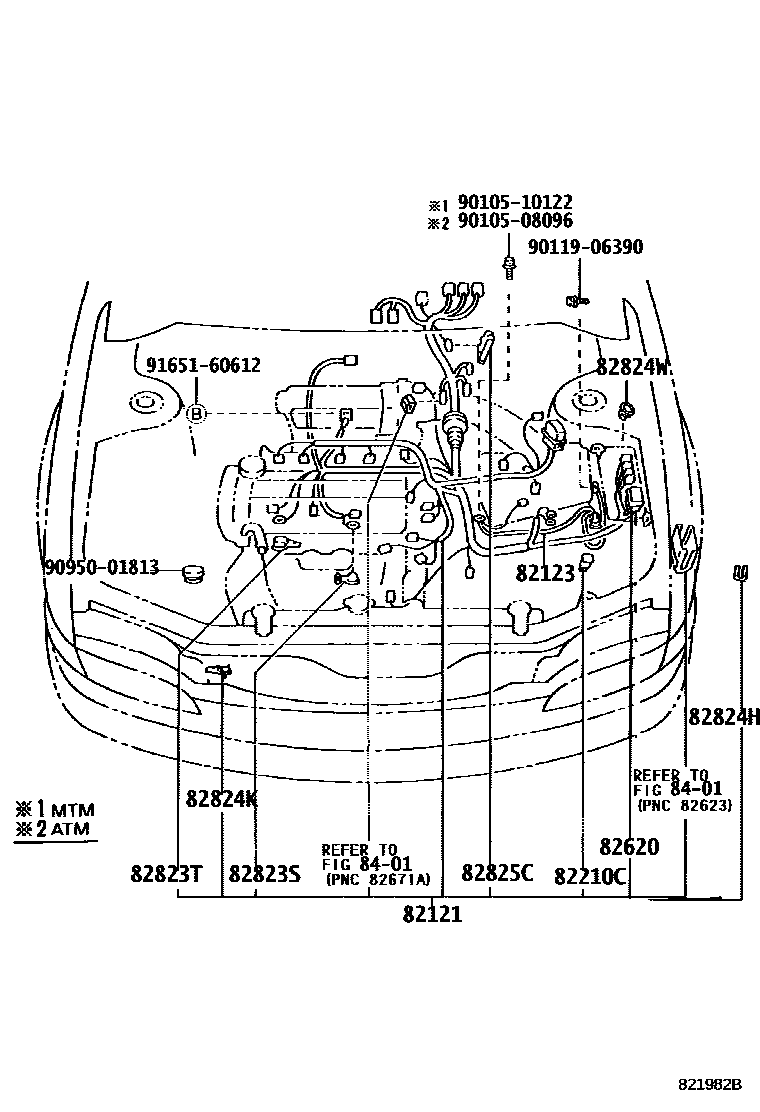

Toyota COROLLA 线束和卡夹 EPC diagram — 821982B — 线束和卡夹 — 821982B (199505 – 999999)

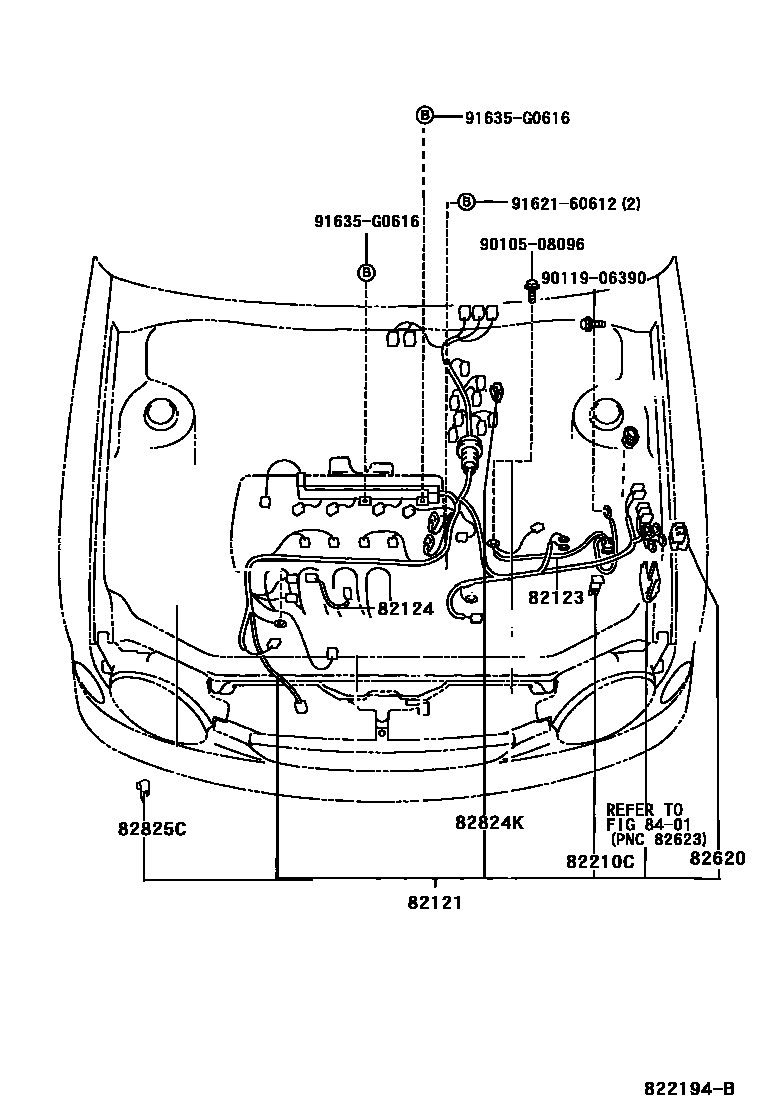

Toyota COROLLA 线束和卡夹 EPC diagram — 822194B — 线束和卡夹 — 822194B (200005 – 999999)

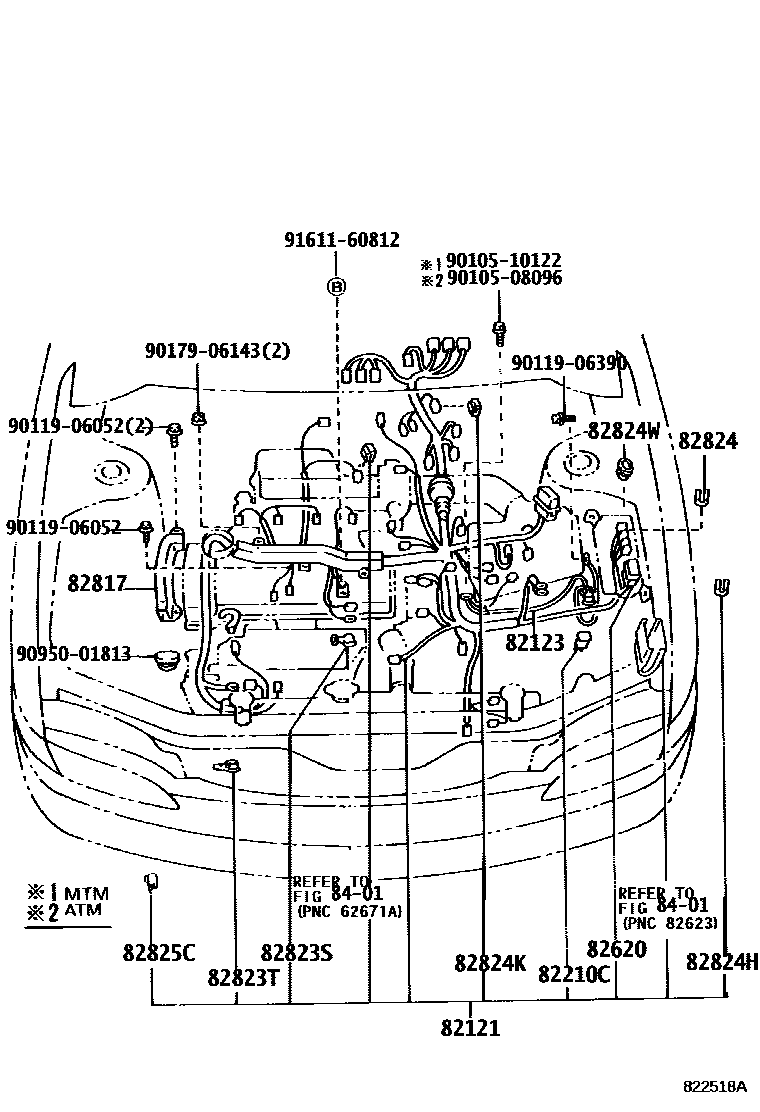

Toyota COROLLA 线束和卡夹 EPC diagram — 822518A — 线束和卡夹 — 822518A (199505 – 999999)

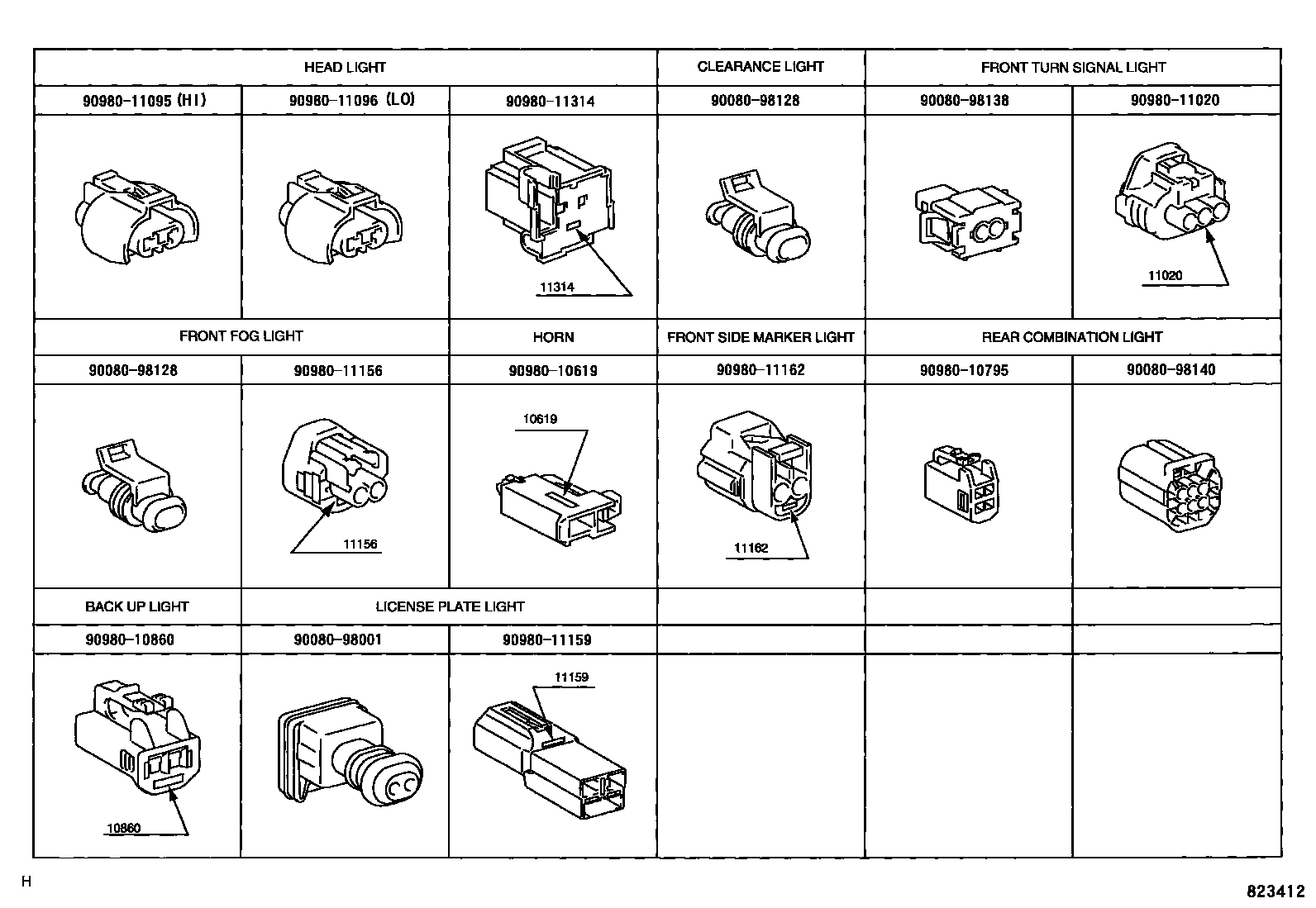

Toyota COROLLA 线束和卡夹 EPC diagram — 823412 — 线束和卡夹 — 823412 (199505 – 999999)

PNC and OE references

PNC	Part name	OE numbers
82001	Connection cable No. 1	90980-07206 · 90980-07299 · 90980-07310 · 90980-07341 · 90980-07351 · 90980-07384
82011	Brake warning system wiring harness assembly	82011-12020
82111	Engine room main wiring harness	82111-1H190 · 82111-1H191 · 82111-1H200 · 82111-1H201 · 82111-1H210 · 82111-1H211 · 82111-1H240 · 82111-1H241 · 82111-1H870 · 82111-1H871 · 82111-1H880 · 82111-1H881 · 82111-1K020 · 82111-1K021 · 82111-1K040 · 82111-1K041 · 82111-1K050 · 82111-1K051 · 82111-1K080 · 82111-1K081 · 82111-1K100 · 82111-1K180 · 82111-1K190 · 82111-1K350 · 82111-1K360 · 82115-12271 · 82115-12281 · 82115-12291 · 82115-12300 · 82115-12310 · 82115-12320 · 82115-12330 · 82115-12340
82121	Engine wiring harness	82121-02250 · 82121-02260 · 82121-02261 · 82121-02360 · 82121-02391 · 82121-02401 · 82121-1L340 · 82121-1L350 · 82121-1L351 · 82121-1L360 · 82121-1L370 · 82121-1L371 · 82121-1L520 · 82121-1L530 · 82121-1L540 · 82121-1L541 · 82121-1L550 · 82121-1L551 · 82121-1L580 · 82121-1L590 · 82121-1L600 · 82121-1L610 · 82121-1N370 · 82121-1N380 · 82121-1N410 · 82121-1N420 · 82121-1N490 · 82121-1N500 · 82121-1N550 · 82121-1N560 · 82121-1N570 · 82121-1N571 · 82121-1N580 · 82121-1N581 · 82121-1N610 · 82121-1N620 · 82121-1N640 · 82121-1N641 · 82121-1N650 · 82121-1N660 · 82121-1N710 · 82121-1N711 · 82121-1N720 · 82121-1N721 · 82121-1N730 · 82121-1N740 · 82121-1N810 · 82121-1N830 · 82121-1N840 · 82121-1N850 · 82121-1N851 · 82121-1N860 · 82121-1N870 · 82121-1N871 · 82121-1N880 · 82121-1N890 · 82121-1T010 · 82121-1T020 · 82121-1T030 · 82121-1T110 · 82121-1T120 · 82121-1T130 · 82121-1T131 · 82121-1T140 · 82121-1T141 · 82121-1T150 · 82121-1T151 · 82121-1T160 · 82121-1T161 · 82121-1T260
82123	Engine No. 3 wiring harness	82123-12290 · 82123-12300 · 82123-12310 · 82123-12320 · 82123-12330
82124	Engine No. 4 wiring harness	82124-02020 · 82124-12081 · 82124-12100
82131	Front panel wiring harness	82131-1L330 · 82131-1L331 · 82131-1L360 · 82131-1L361 · 82131-1L370 · 82131-1L371 · 82131-1L380 · 82131-1L390 · 82131-1L400 · 82131-1L401 · 82131-1L410 · 82131-1L411 · 82131-1L420 · 82131-1L421 · 82131-1L510 · 82131-1L520 · 82131-1L530 · 82131-1L531 · 82131-1L540 · 82131-1L541 · 82131-1L570 · 82131-1L571 · 82131-1L580 · 82131-1L581 · 82131-1L680 · 82131-1L681 · 82131-1L700 · 82135-12110 · 82135-12111 · 82135-12160 · 82135-12161 · 82135-12170 · 82135-12171 · 82135-12251 · 82135-12330 · 82135-12340
82141	Dashboard wiring harness	82141-1H640 · 82141-1H641 · 82141-1H650 · 82141-1H651 · 82141-1H660 · 82141-1H670 · 82141-1H671 · 82141-1H680 · 82141-1H681 · 82141-1H830 · 82141-1H831 · 82141-1H840 · 82141-1H841 · 82141-1H850 · 82141-1H851 · 82141-1K670 · 82141-1K671 · 82141-1N440 · 82141-1N441 · 82141-1N460 · 82141-1N461 · 82141-1N470 · 82141-1N471 · 82141-1N490 · 82141-1N491 · 82141-1N500 · 82141-1N501 · 82141-1N520 · 82141-1N521 · 82141-1N530 · 82141-1N531 · 82141-1N550 · 82141-1N551 · 82141-1N552 · 82141-1N560 · 82141-1N561 · 82141-1N580 · 82141-1N581 · 82141-1N582 · 82145-12200 · 82145-12201 · 82145-12210 · 82145-12211 · 82145-12240 · 82145-12331 · 82145-12341 · 82145-12431 · 82145-12441 · 82145-12451 · 82145-12460 · 82145-12471 · 82145-12481 · 82145-12491 · 82145-12500 · 82145-12510 · 82145-12520 · 82145-12530 · 82145-12540 · 82145-12550 · 82145-12560
82143	Instrument panel wiring harness No. 3	82143-12010 · 82143-12021 · 82143-12090 · 82143-12100
82151	Right front door wiring harness	82151-1A400 · 82151-1A410 · 82151-1A420 · 82151-1A440 · 82151-1A441 · 82151-1A460 · 82151-1A461 · 82151-1A480 · 82151-1A481 · 82151-1A620 · 82151-1A640 · 82151-1A650 · 82151-1A660 · 82151-1A700 · 82151-1A710 · 82151-1A890 · 82151-1E010 · 82151-1E170
82152	Left front door wiring harness	82151-1A400 · 82151-1A410 · 82151-1A420 · 82151-1A890 · 82151-1E010 · 82152-1A210 · 82152-1A211 · 82152-1A220 · 82152-1A230 · 82152-1A231 · 82152-1A250 · 82152-1A270 · 82152-1A370 · 82152-1A380 · 82152-1A410 · 82152-1A420 · 82152-1A430 · 82152-1A431 · 82152-1A730
82153	Rear door wiring harness No. 1	82153-12310 · 82153-12320 · 82153-12330
82154	Rear door wiring harness No. 2	82153-12310 · 82154-12310 · 82154-12320
82161	floor wiring harness	82161-1F360 · 82161-1F361 · 82161-1F380 · 82161-1F510 · 82161-1F520 · 82161-1F521 · 82161-1L330 · 82161-1L331 · 82161-1L340 · 82161-1L341 · 82161-1L350 · 82161-1L351 · 82161-1L750 · 82161-1L760 · 82161-1L770 · 82161-1L771 · 82161-1L780 · 82161-1L781 · 82161-1L790 · 82161-1L800 · 82161-1N150 · 82161-1N151 · 82161-1N160 · 82161-1N161 · 82161-1N260 · 82161-1N270
82171	Roof No. 1 wiring harness	82171-12590 · 82171-12620 · 82171-12650 · 82171-12710 · 82171-12730 · 82171-12740 · 82171-13141 · 82171-13161 · 82171-13190 · 82171-13210
82184	Rear door No. 1 wiring harness	82184-13370 · 82184-13400
82185	Rear door wiring harness No. 2	82185-13470 · 82185-13520 · 82185-13530 · 82185-13540
82187	Rear window wiring harness No. 2	82187-12160 · 82187-12190
82188A	Rear door No. 3 wiring harness	82188-13010
82210C	fuse	90982-08203 · 90982-08228 · 90982-08246 · 90982-08257 · 90982-08280 · 90982-08281 · 90982-08282
82285E	lighting harness	82285-12020
82345	diode	82345-12050
82620	Fuse box assembly	82620-02020 · 82620-12240 · 82620-12250 · 82620-12260 · 82620-13020
82666B	No. 3 connector holder	82666-12220 · 82666-12230
82666C	No. 4 connector holder	82666-12170 · 82666-12190
82817	No. 1 wire harness protection device	82817-1A070
82817A	No. 2 wire harness protection device	82817-1A620
82823S	starter terminal cover	82823-12060 · 82823-12090
82823T	Generator terminal cover	82823-22060
82824	Harness connector	82824-24010
82824D	Harness connector	82824-12190 · 82824-12210 · 82824-20050 · 82824-24010 · 82824-30130
82824E	Harness connector	82824-12200 · 82824-12210 · 82824-12220 · 82824-30180
82824F	Harness connector	82824-12200
82824H	Harness connector	82824-30130
82824J	Harness connector	82824-30130
82824K	Harness connector	82824-12210 · 82824-30130
82824W	Harness connector	82824-30130
82825C	Harness connector	82824-30130
82991	Fuse repair line	82991-12070 · 82991-12080
