Toyota COROLLA Headlamp — Figure 8101

Toyota COROLLA EPC diagram 8101, Headlamp, with 5 images and 11 PNC and OE references.

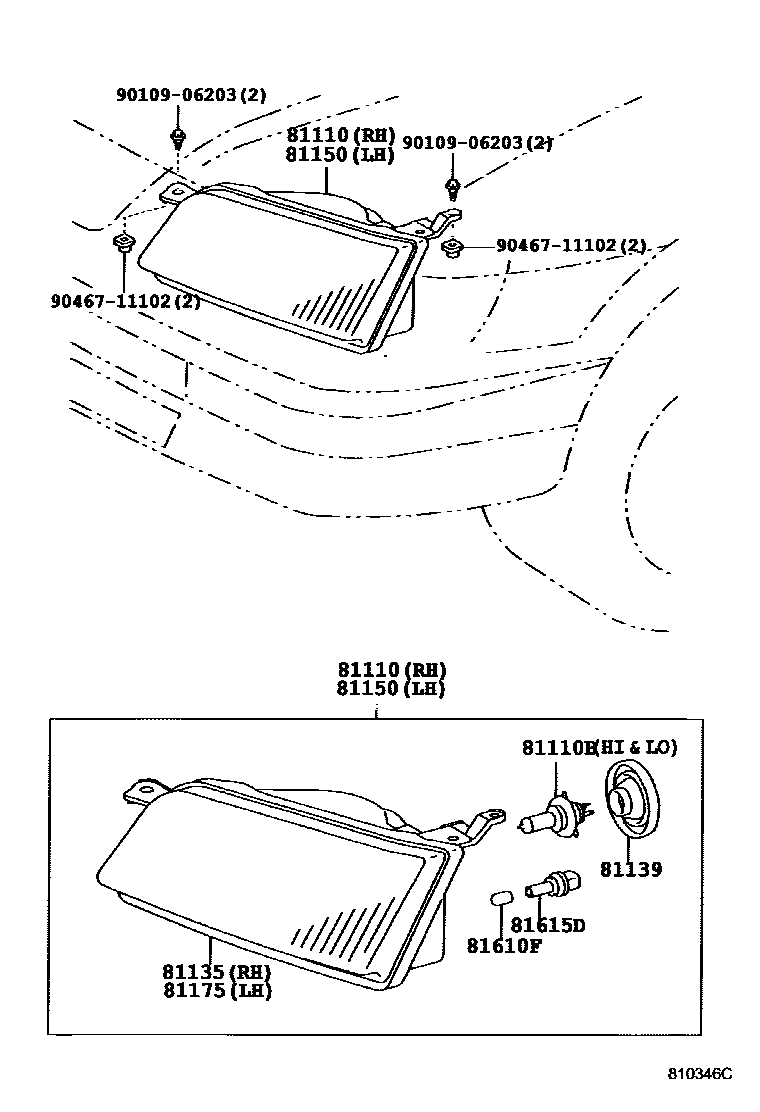

Toyota COROLLA Headlamp EPC diagram — 810346C
Headlamp — 810346C (199505 – 199704)

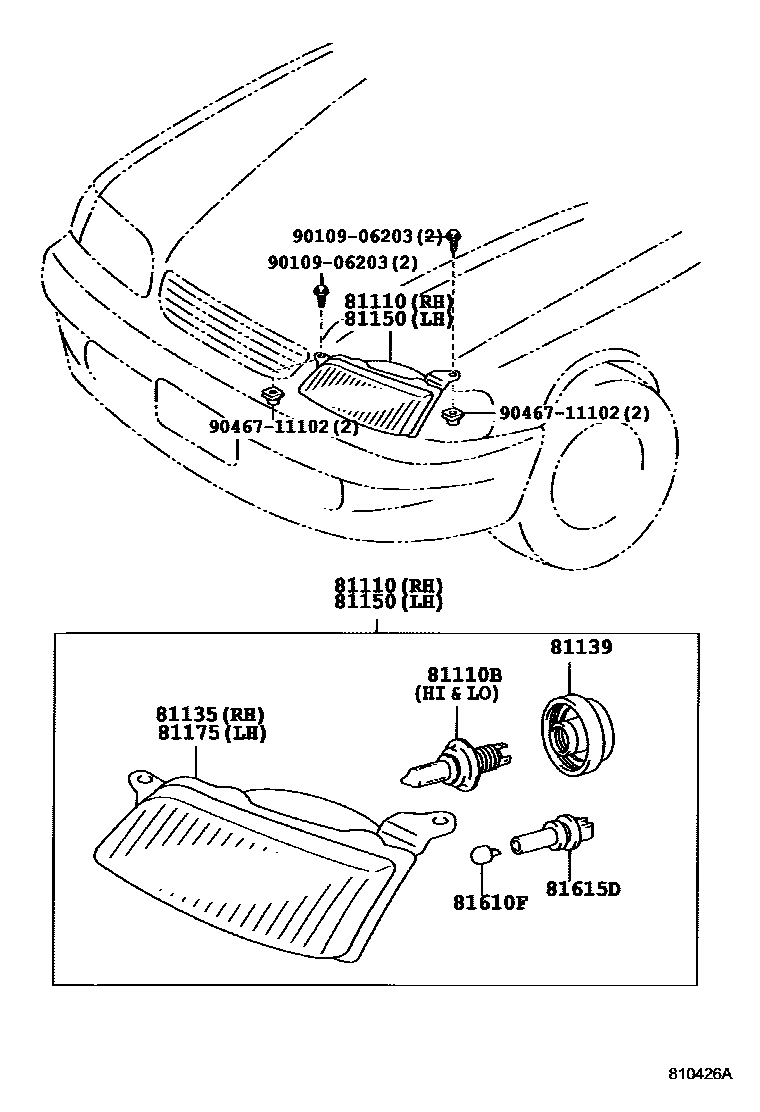

Toyota COROLLA Headlamp EPC diagram — 810426A
Headlamp — 810426A (199704 – 999999)

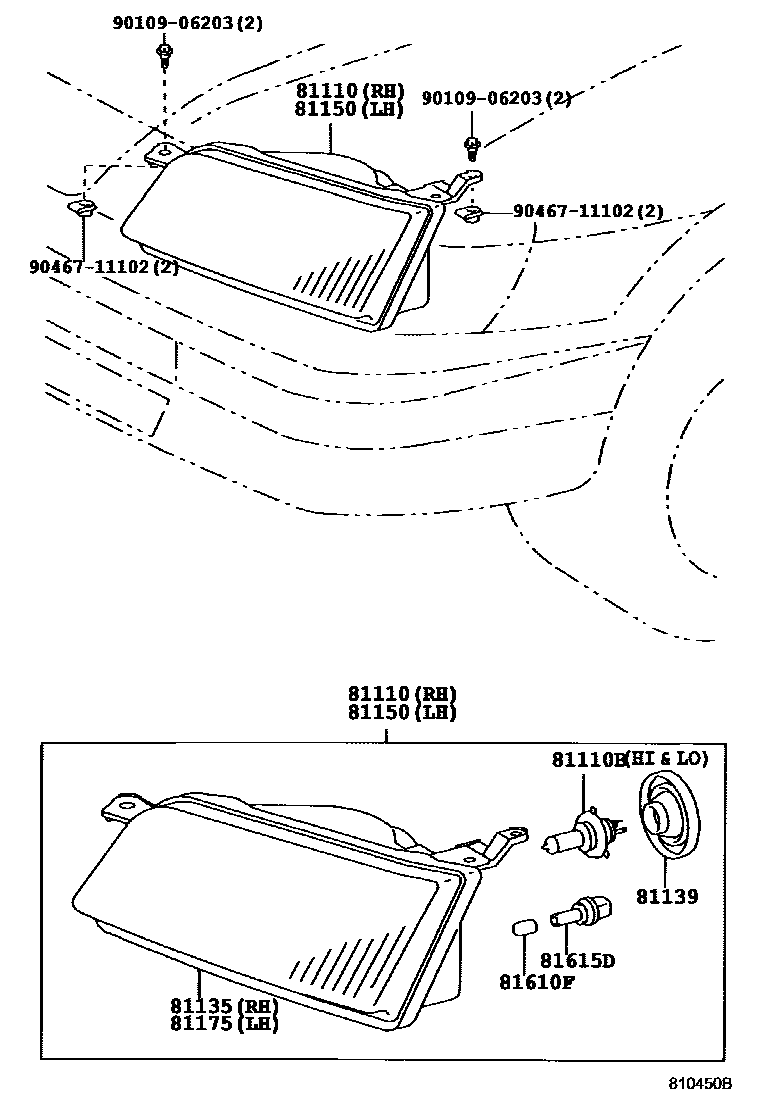

Toyota COROLLA Headlamp EPC diagram — 810450B
Headlamp — 810450B (199704 – 999999)

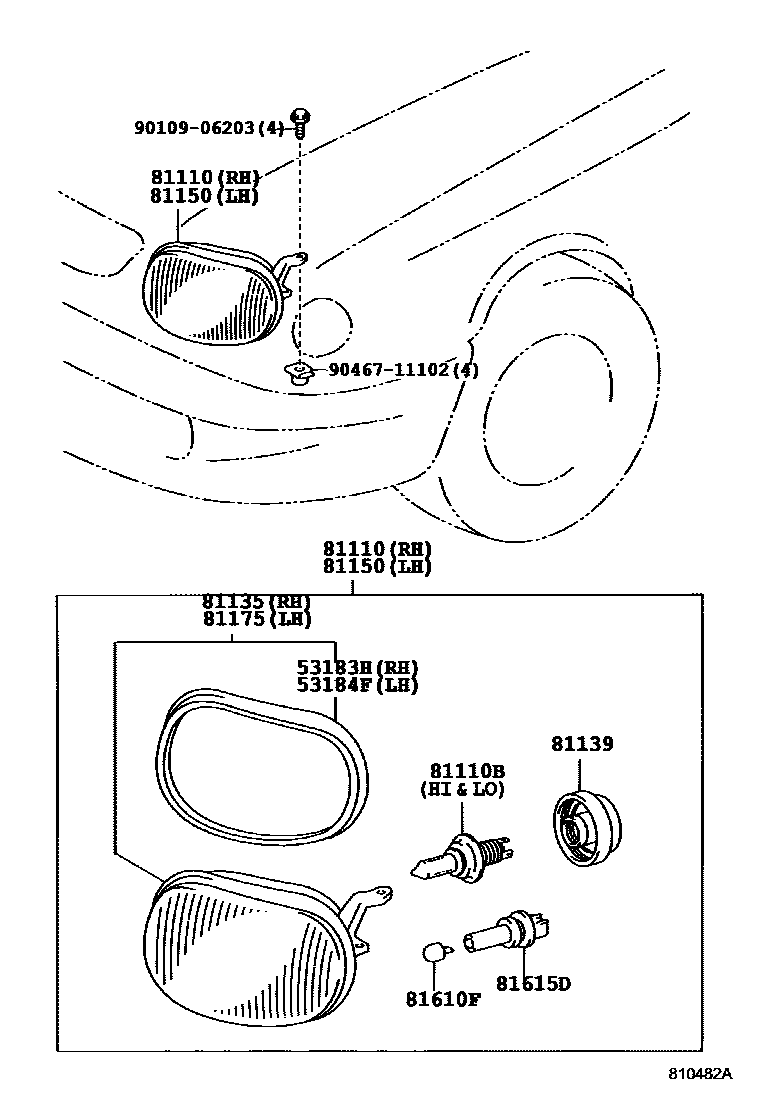

Toyota COROLLA Headlamp EPC diagram — 810482A
Headlamp — 810482A (199704 – 999999)

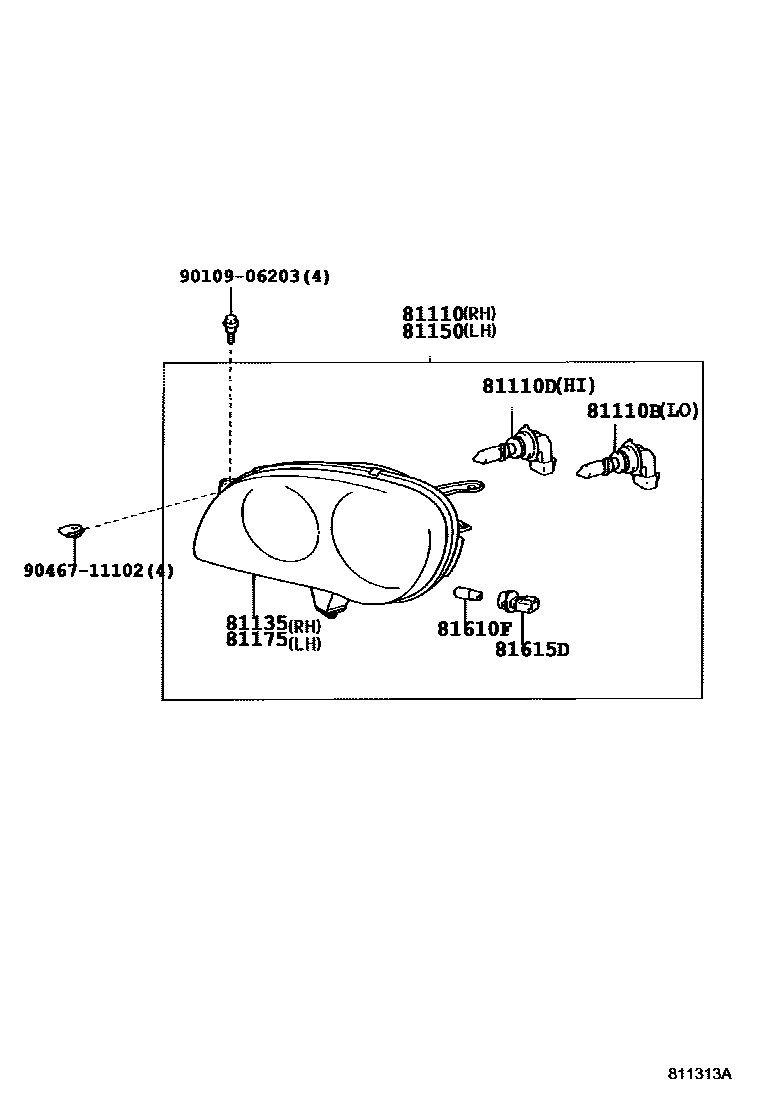

Toyota COROLLA Headlamp EPC diagram — 811313A
Headlamp — 811313A (199910 – 999999)

PNC and OE references

PNCPart nameOE numbers
53183HRight headlight cover seal53183-12190
53184FLeft headlight cover seal53184-12110
81110Right headlight assembly81110-1E250 · 81110-1E380 · 81110-1E400 · 81110-1E420 · 81110-1E450 · 81110-1E460 · 81110-1E530 · 81110-1E540 · 81110-1E550 · 81110-1E570 · 81110-1E580
81110BBulb (for headlight No. 1)90080-81040 · 90981-13016 · 90981-13058 · 90981-22004
81110DBulb (for headlight No. 2)90080-81041
81135Right headlight assembly assembly81130-1E250 · 81130-1E380 · 81130-1E420 · 81130-1E450 · 81130-1E460 · 81130-1E530 · 81130-1E540 · 81130-1E550 · 81130-1E570 · 81130-1E580
81139Headlight lamp holder cover90075-60002 · 90075-65002
81150Left headlight assembly81150-1A520 · 81150-1E250 · 81150-1E270 · 81150-1E290 · 81150-1E320 · 81150-1E330 · 81150-1E410 · 81150-1E420 · 81150-1E430 · 81150-1E450 · 81150-1E460
81175Left headlight assembly assembly81170-1A520 · 81170-1E250 · 81170-1E290 · 81170-1E320 · 81170-1E330 · 81170-1E410 · 81170-1E420 · 81170-1E430 · 81170-1E450 · 81170-1E460
81610FLight bulb (for width indicator light)99132-11050 · 99132-12050
81615DWidth light lamp holder90075-60004 · 90075-60020 · 90075-65004
