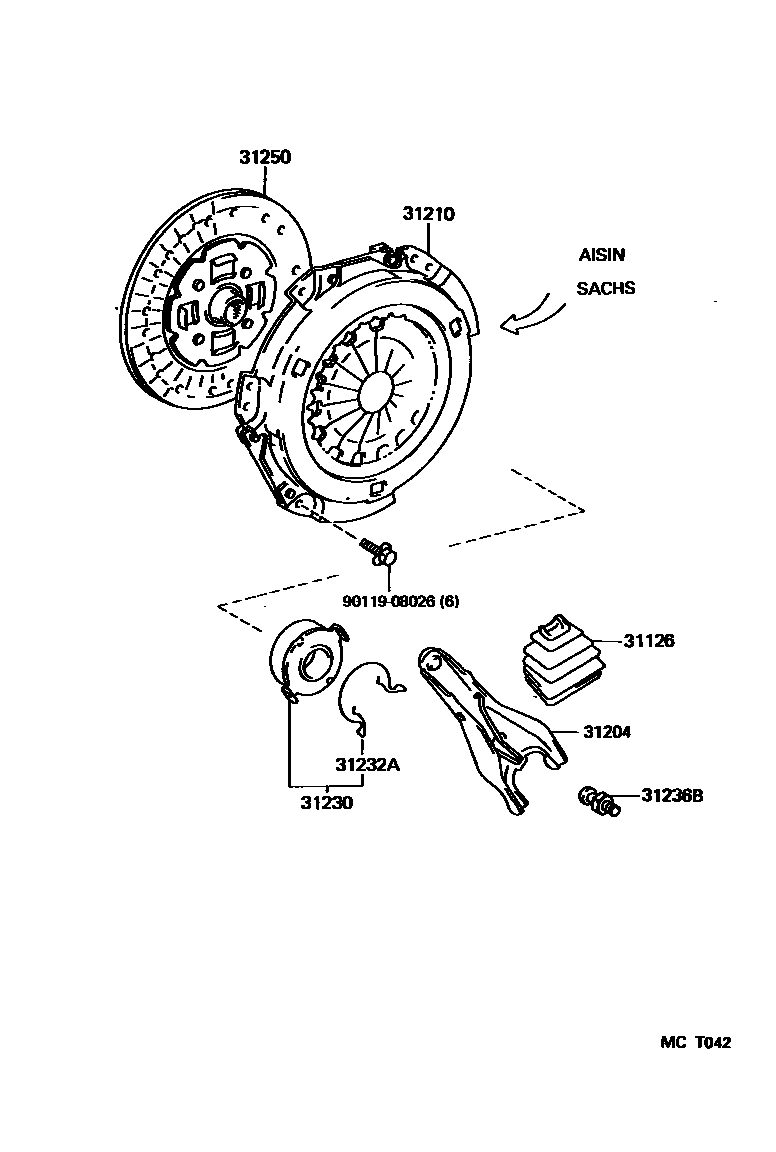

Toyota COROLLA 离合器和分离叉 — Figure 3101
Toyota COROLLA EPC diagram 3101, 离合器和分离叉, with 2 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 31126 | Clutch release fork dust boot | 31126-12051 · 31126-32010 |
| 31204 | Clutch release fork assembly | 31204-12050 · 31204-17010 · 31204-20100 |
| 31210 | Clutch cover assembly | 31210-02040 · 31210-05011 · 31210-05012 · 31210-05013 · 31210-05014 · 31210-0B020 · 31210-0W010 · 31210-12152 · 31210-12180 · 31210-12191 · 31210-12201 · 31210-12210 · 31210-32121 |
| 31230 | Clutch release bearing assembly | 31230-05010 · 31230-05011 · 31230-12140 · 31230-12170 · 31230-12171 · 31230-12191 · 31230-32060 · 31230-52010 |

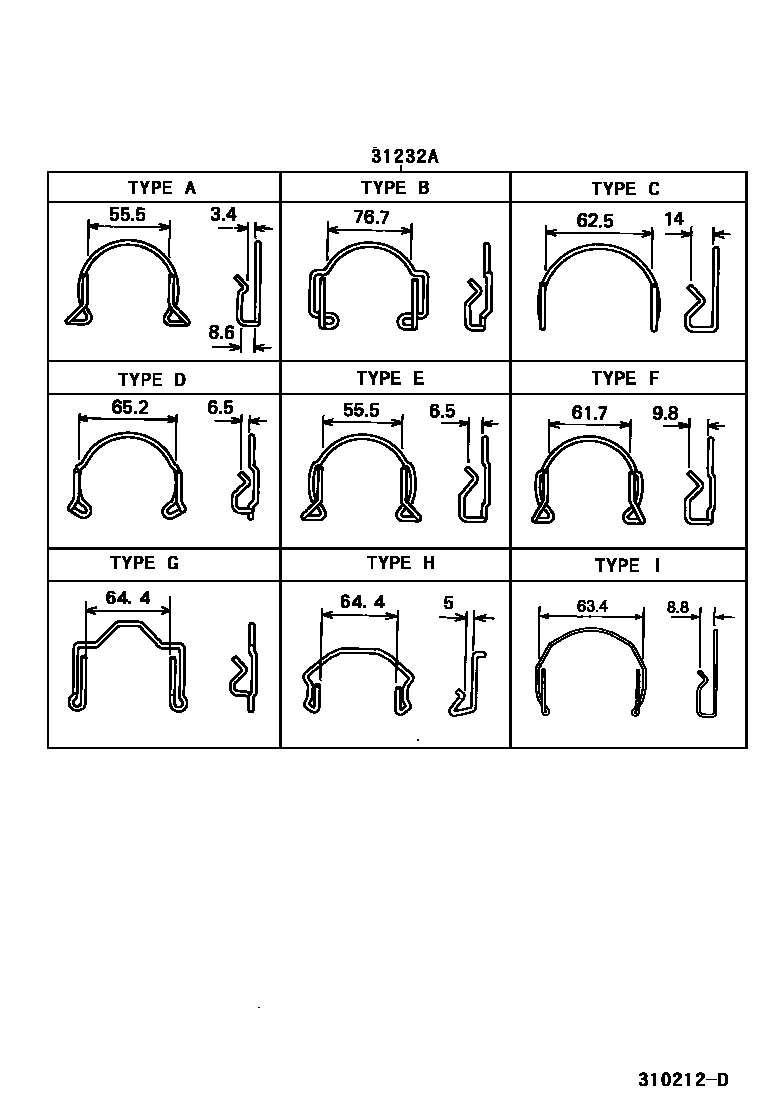

| 31232A | Release bearing hub clip | 31232-05010 · 31232-12040 · 31232-12050 · 31232-12060 · 31232-12070 · 31232-16031 · 31232-20020 · 31232-32050 · 31232-52010 |
| 31236B | Split fork bracket | 31236-12011 · 31236-12020 · 31236-32010 |
| 31250 | Clutch disc assembly | 31250-02040 · 31250-05011 · 31250-05012 · 31250-05060 · 31250-0A010 · 31250-0W010 · 31250-0W011 · 31250-0W012 · 31250-10120 · 31250-12282 · 31250-12360 · 31250-12370 · 31250-12380 · 31250-12390 · 31250-12391 · 31250-12392 · 31250-20280 |
