Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 15 images and 20 PNC and OE references.

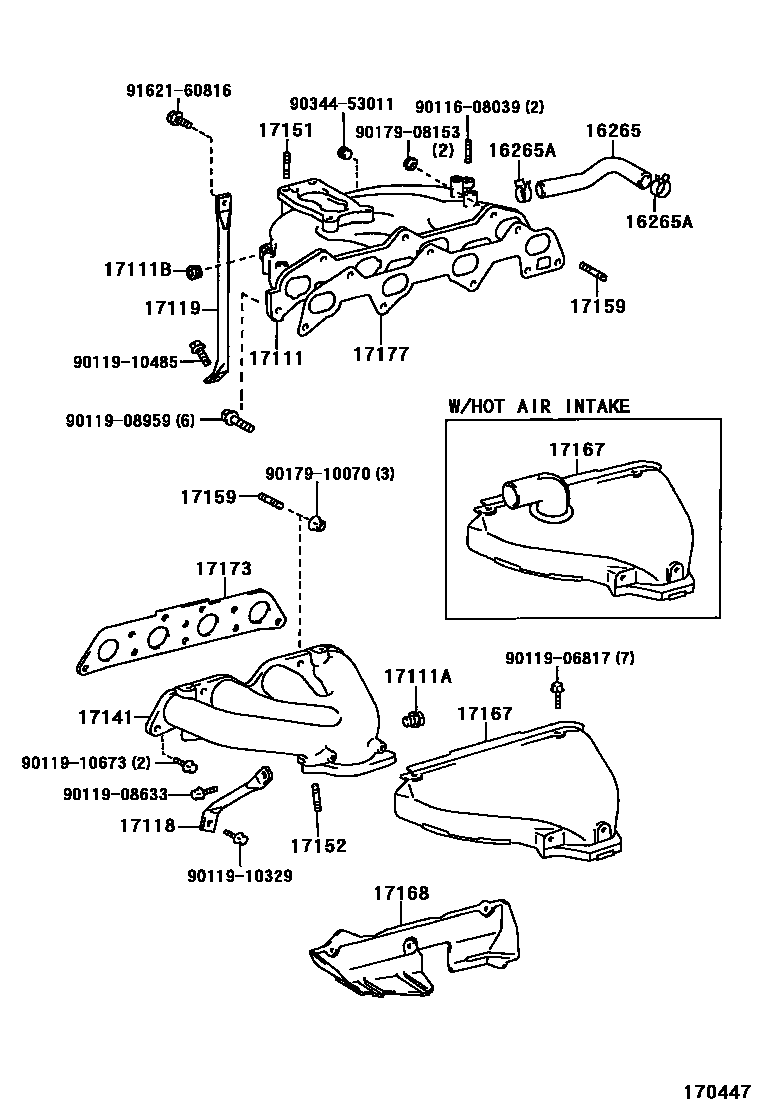

Toyota COROLLA Manifold EPC diagram — 170447
Manifold — 170447 (199704 – 999999)

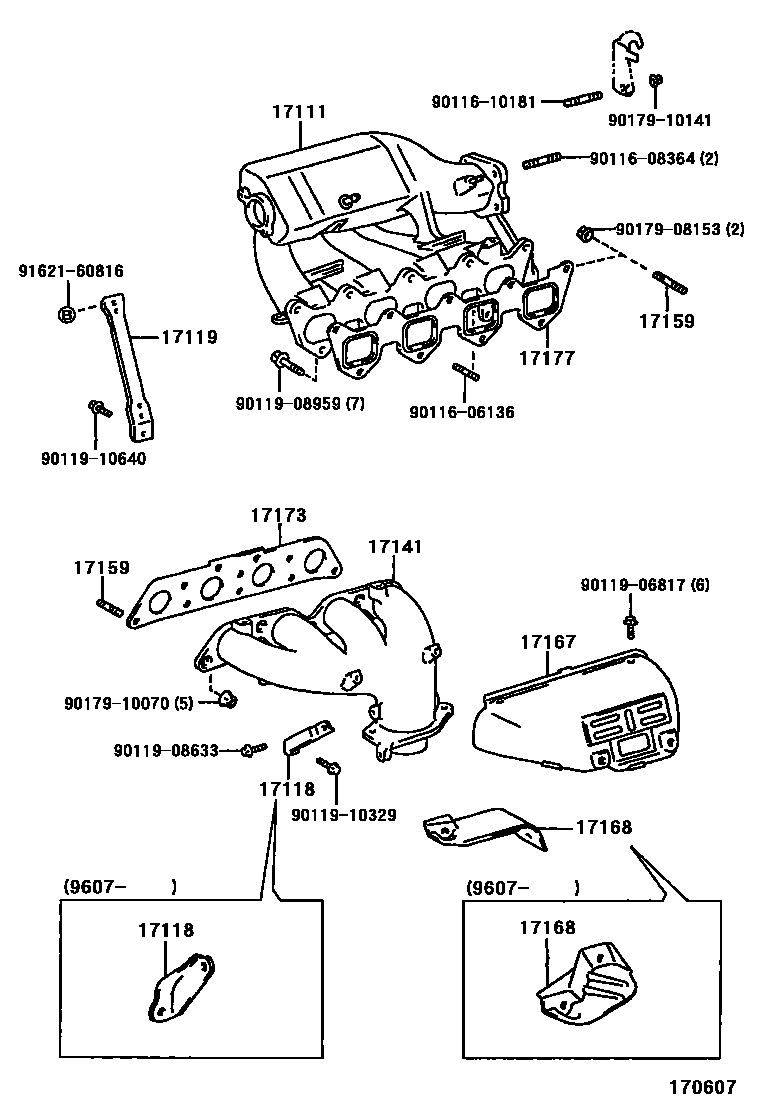

Toyota COROLLA Manifold EPC diagram — 170607
Manifold — 170607 (199505 – 999999)

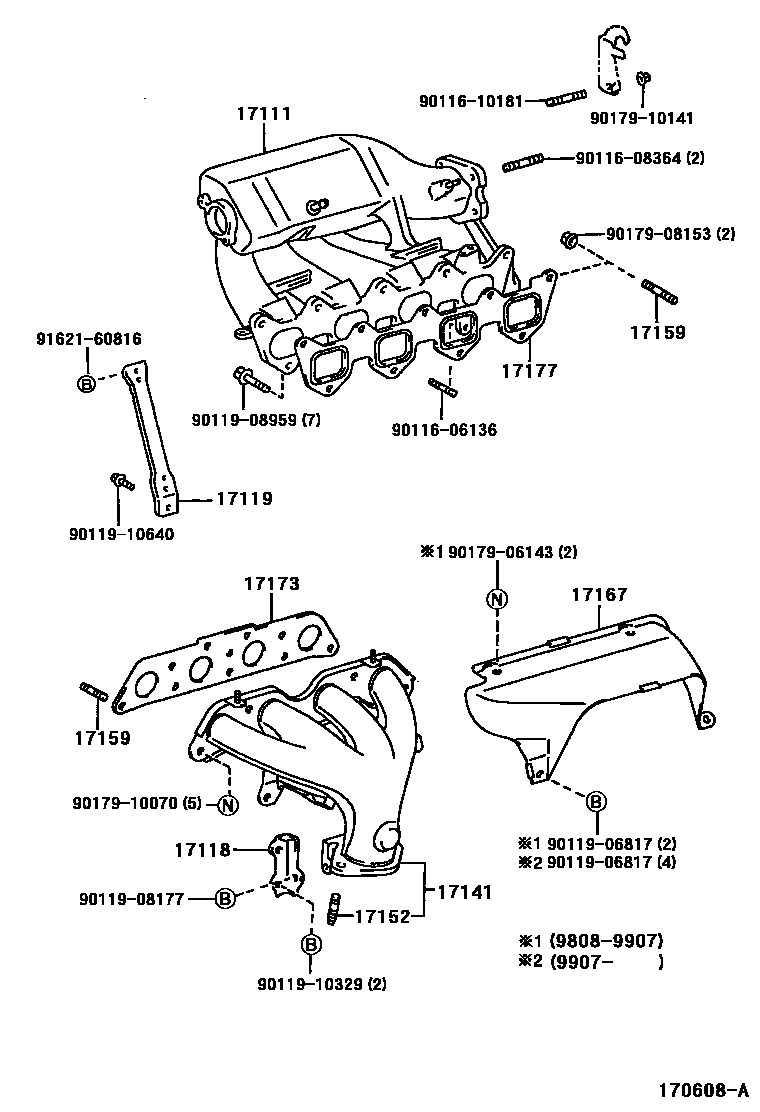

Toyota COROLLA Manifold EPC diagram — 170608A
Manifold — 170608A (199701 – 999999)

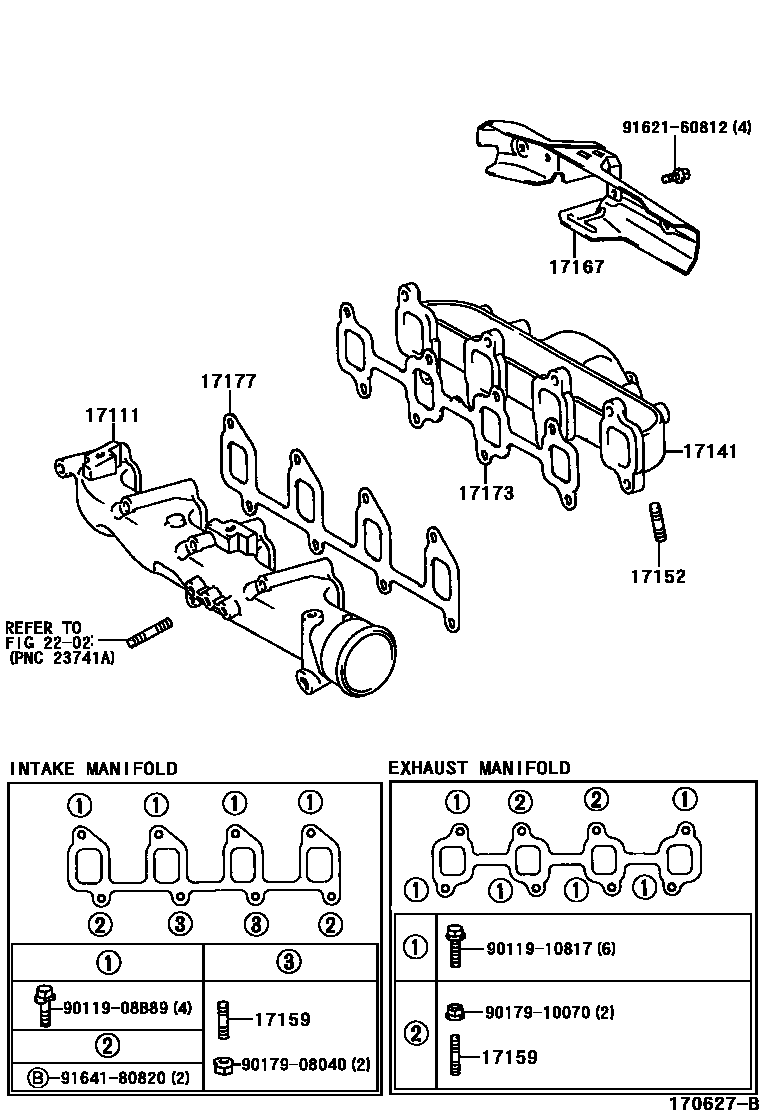

Toyota COROLLA Manifold EPC diagram — 170627B
Manifold — 170627B (199704 – 999999)

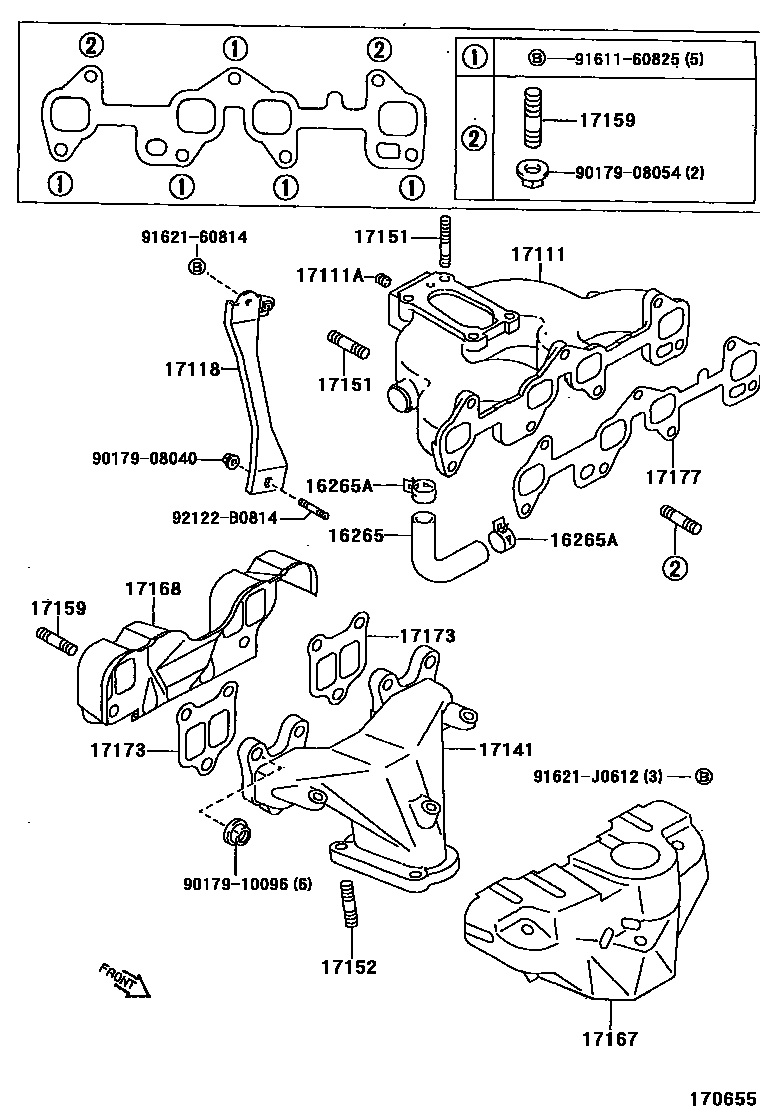

Toyota COROLLA Manifold EPC diagram — 170655
Manifold — 170655 (199505 – 999999)

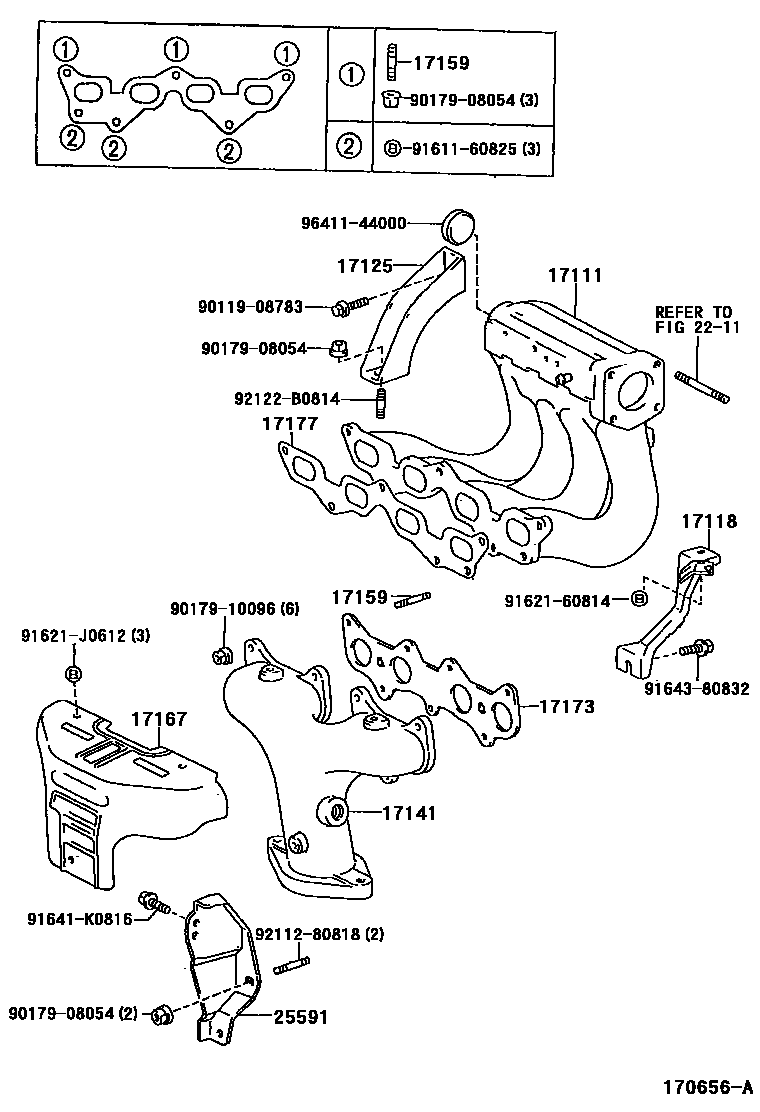

Toyota COROLLA Manifold EPC diagram — 170656A
Manifold — 170656A (199704 – 999999)

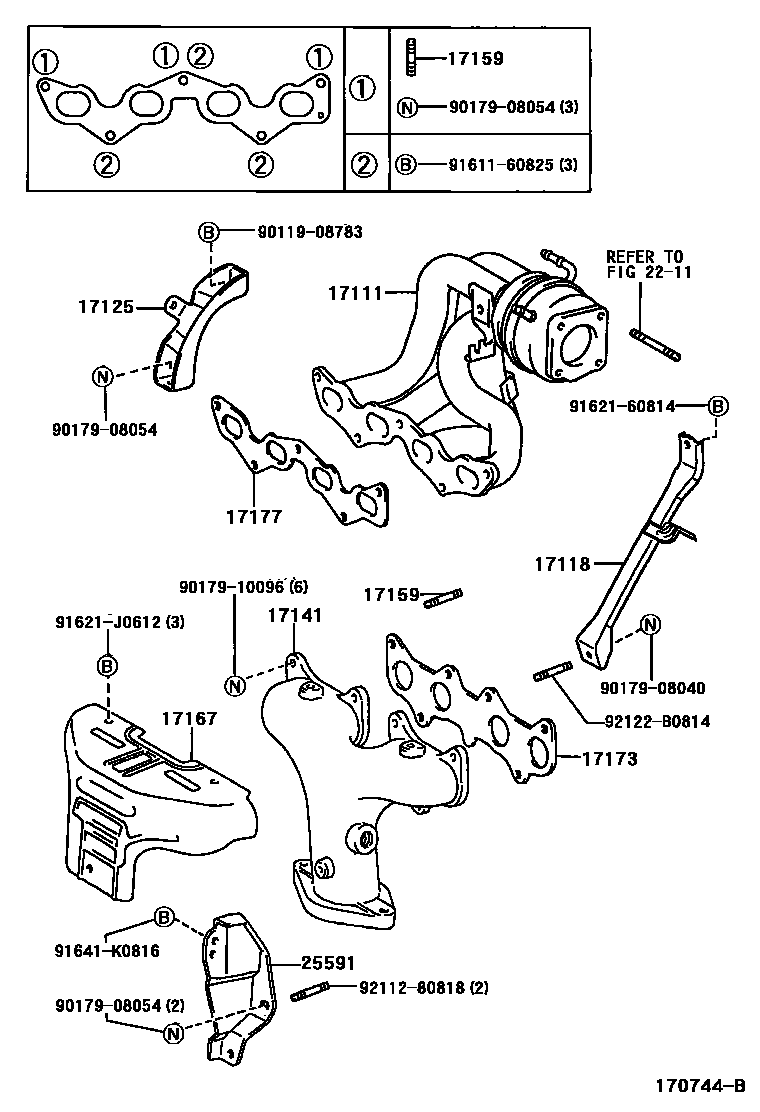

Toyota COROLLA Manifold EPC diagram — 170744B
Manifold — 170744B (199704 – 999999)

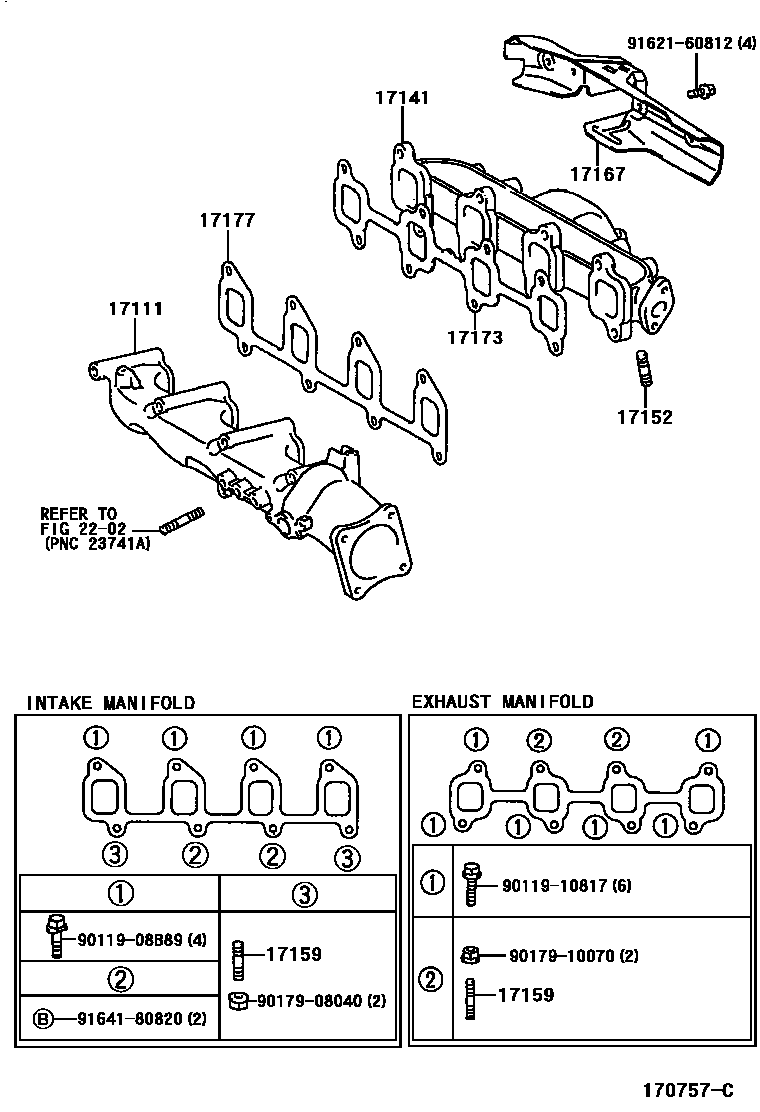

Toyota COROLLA Manifold EPC diagram — 170757C
Manifold — 170757C (199710 – 999999)
Toyota COROLLA Manifold EPC diagram — 170768
Manifold — 170768 (199505 – 199704)

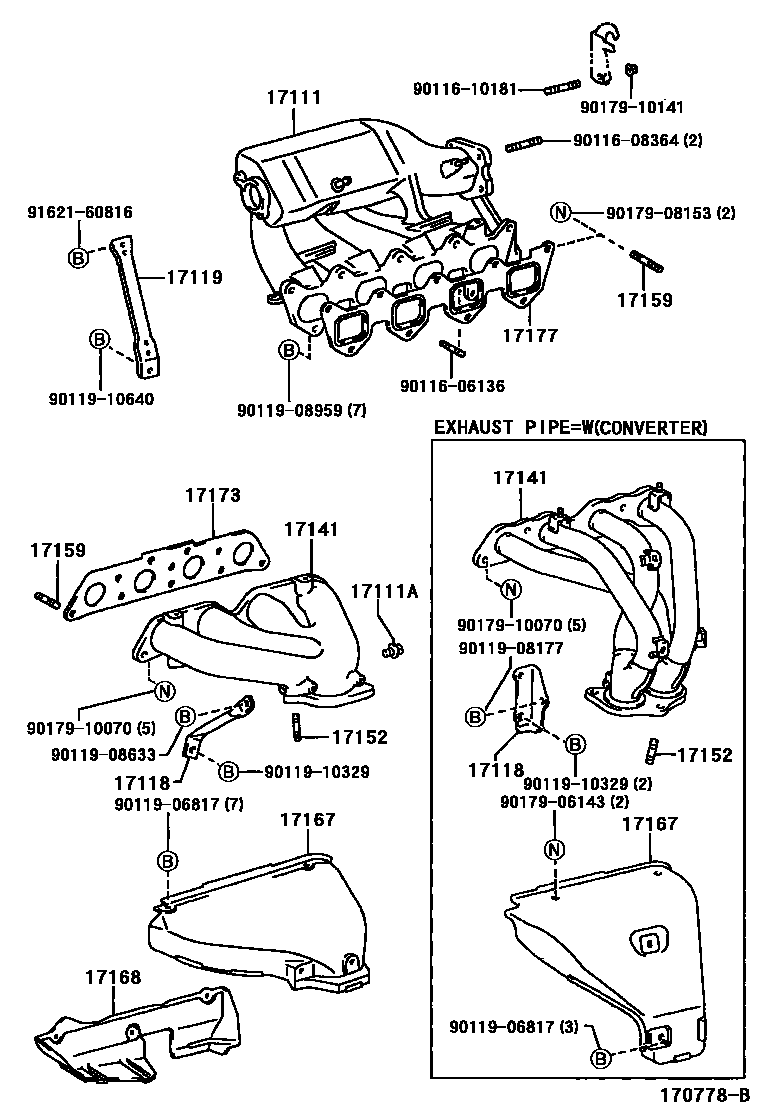

Toyota COROLLA Manifold EPC diagram — 170778B
Manifold — 170778B (199704 – 999999)

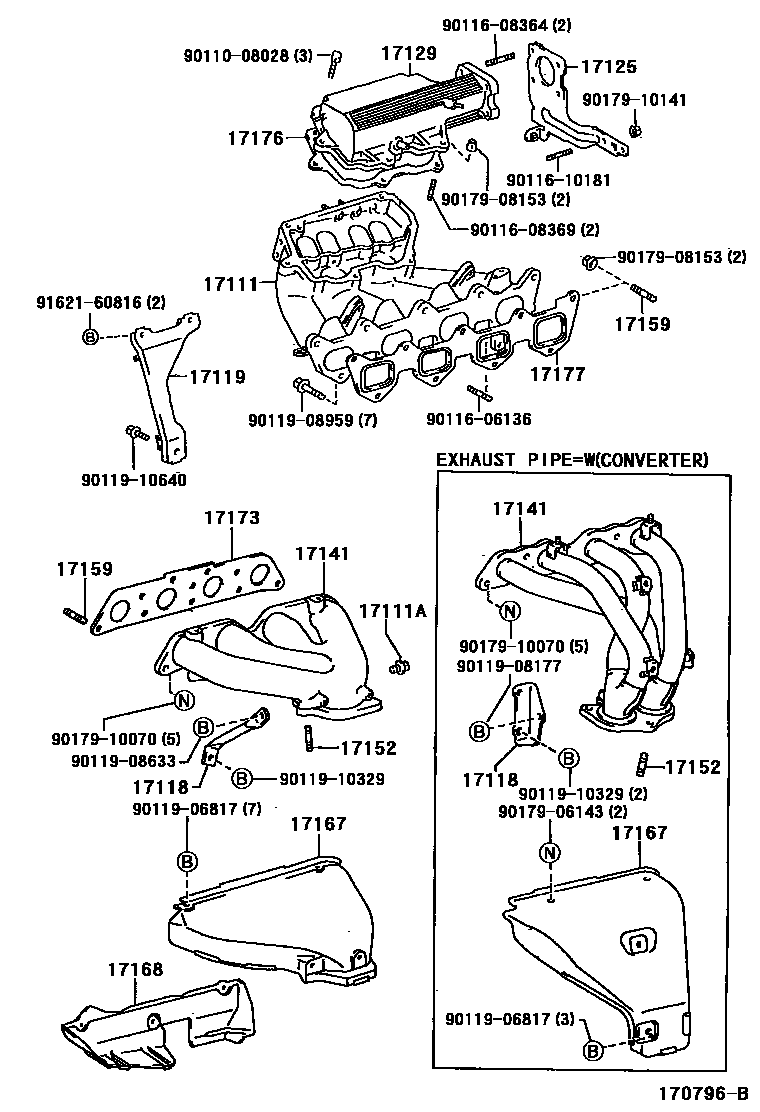

Toyota COROLLA Manifold EPC diagram — 170796B
Manifold — 170796B (199704 – 199712)

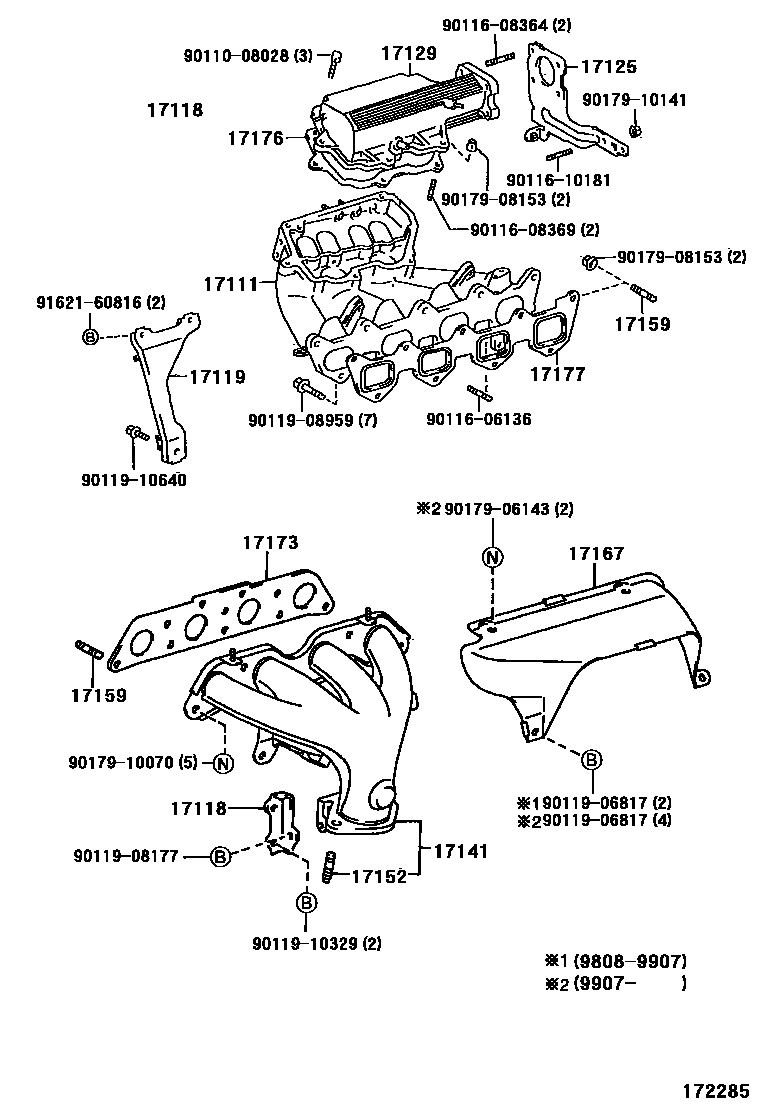

Toyota COROLLA Manifold EPC diagram — 172285
Manifold — 172285 (199808 – 999999)

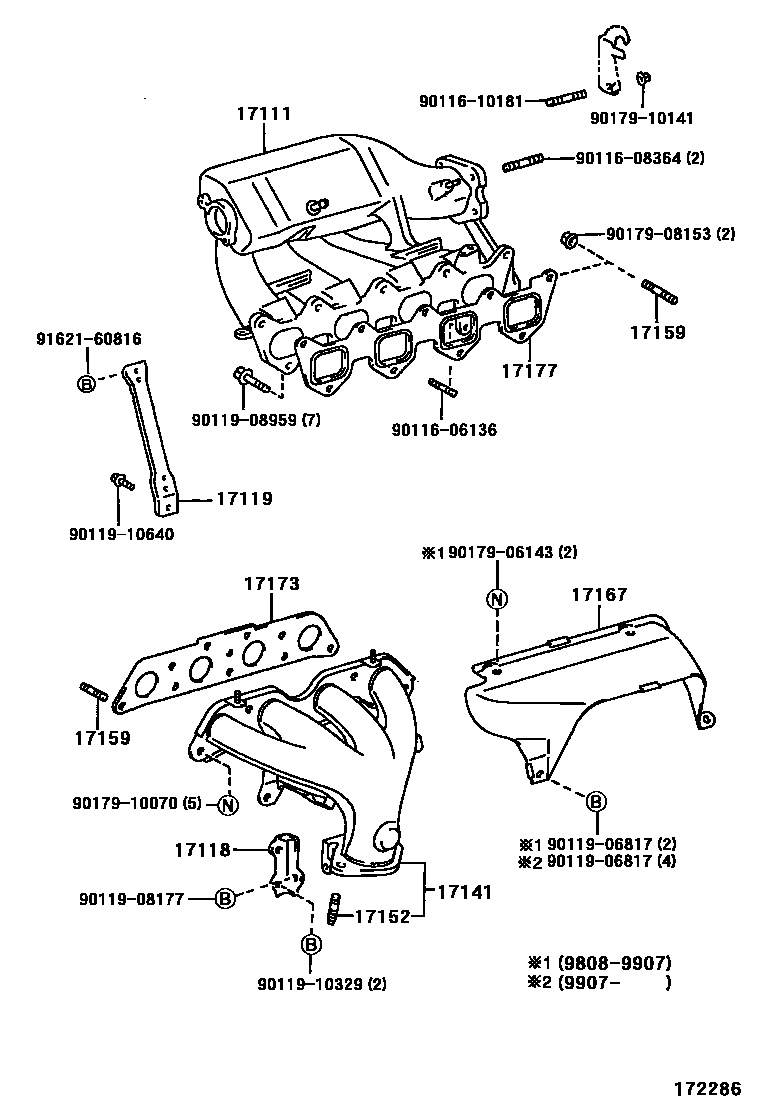

Toyota COROLLA Manifold EPC diagram — 172286
Manifold — 172286 (199808 – 999999)

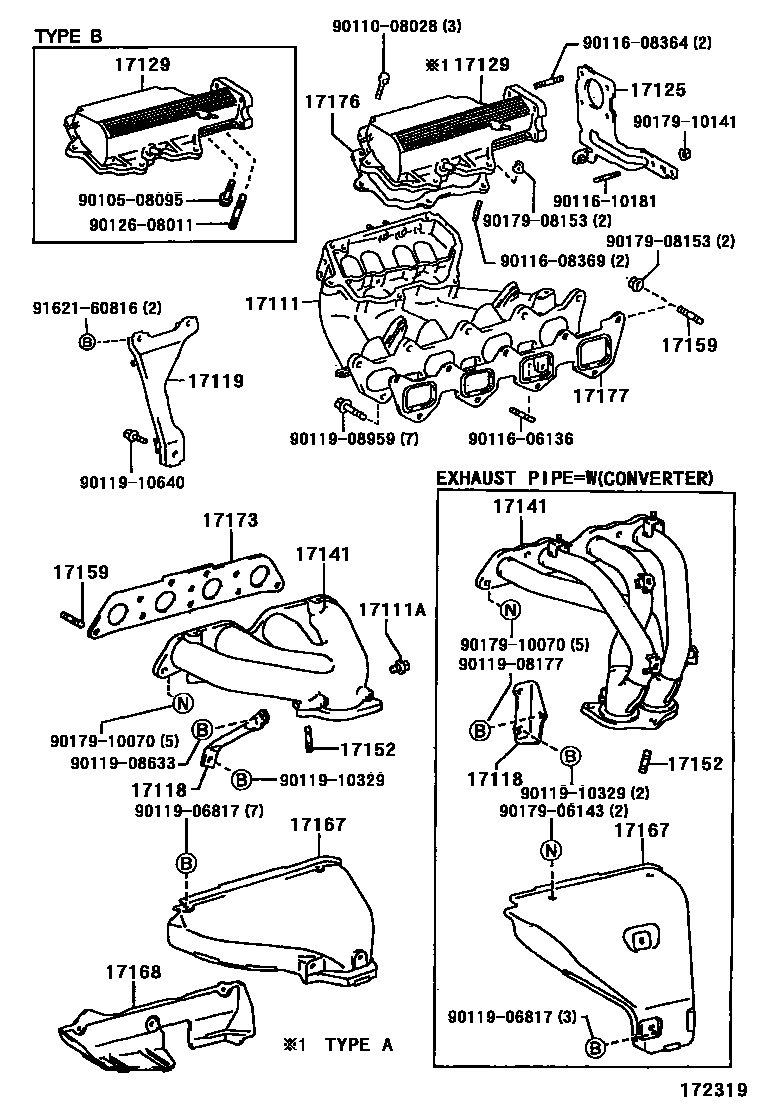

Toyota COROLLA Manifold EPC diagram — 172319
Manifold — 172319 (199505 – 999999)

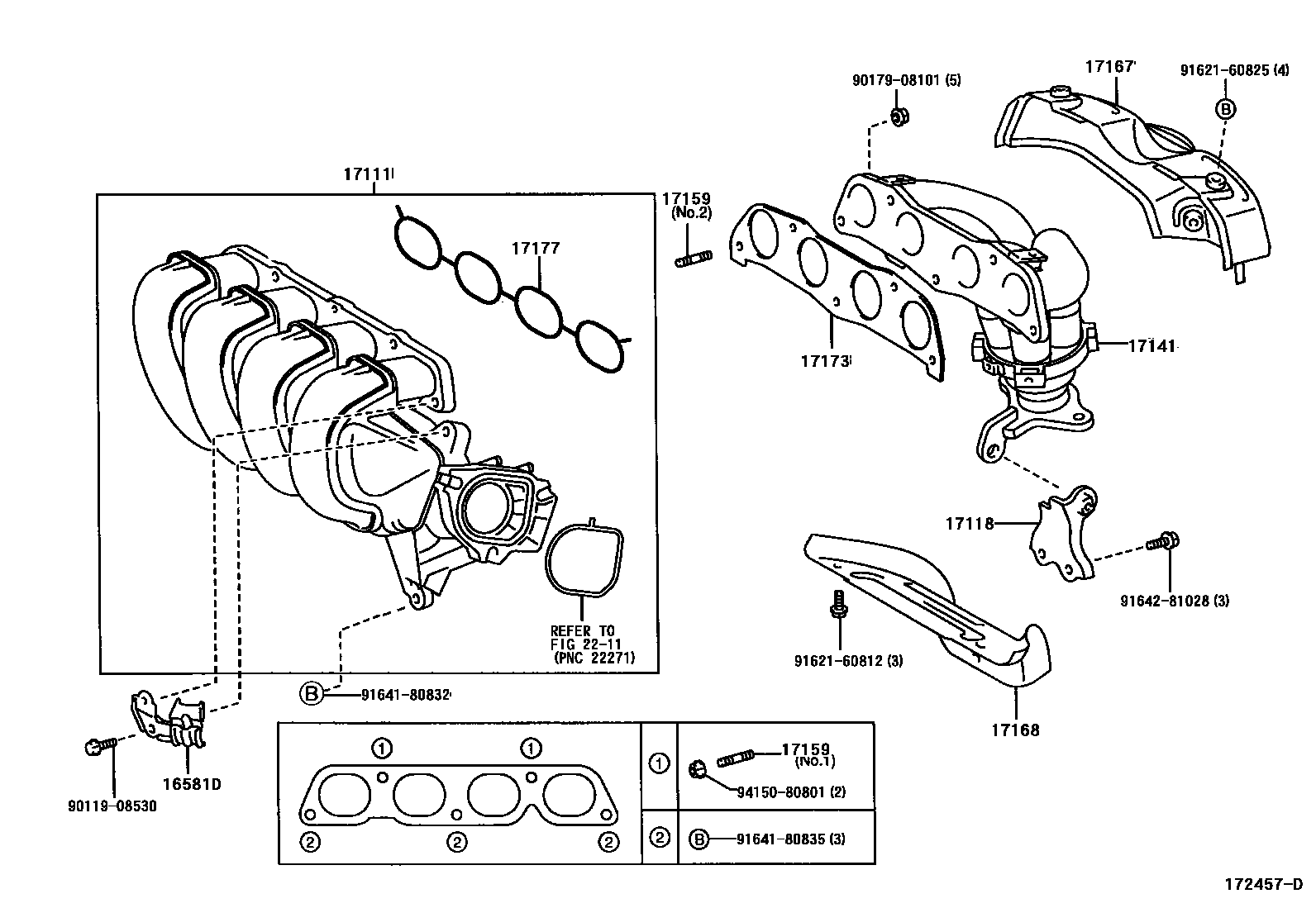

Toyota COROLLA Manifold EPC diagram — 172457D
Manifold — 172457D (200005 – 999999)

PNC and OE references

PNCPart nameOE numbers
16265Intake manifold water hose16265-11010 · 16265-15020
16265AHose clamp or clip (for intake manifold water hose)90467-21001 · 90467-21006
16581DHose clamp (for water hose)16581-22020
17111Intake Manifold17101-02120 · 17101-11210 · 17101-11330 · 17101-11370 · 17101-15070 · 17101-16080 · 17101-16190 · 17101-16280 · 17101-16300 · 17111-64150 · 17111-64270 · 17120-0D010 · 17120-0D060 · 17120-22020
17111ANo. 1 screw plug90341-18047 · 90344-53015
17111BNo. 2 screw plug90344-54003
17118Manifold stays17118-02030 · 17118-02050 · 17118-02080 · 17118-0D020 · 17118-11130 · 17118-11280 · 17118-11340 · 17118-15080 · 17118-15081 · 17118-16050 · 17118-16100 · 17118-16140 · 17118-16150 · 17118-22030
17119No. 2 manifold stay17012-15010 · 17012-16020 · 17139-02080 · 17139-02090 · 17139-15020 · 17139-15050
17125No. 1 pressure tank stay17125-11050 · 17125-11060 · 17125-16080
17129Intake pressure tank17109-15010 · 17109-16030
17141exhaust manifold17104-0D010 · 17104-22040 · 17141-02040 · 17141-11041 · 17141-11320 · 17141-15150 · 17141-15151 · 17141-16300 · 17141-16320 · 17141-16350 · 17141-16390 · 17141-64151 · 17141-64181
17151Studs (for manifold to carburetor)92112-60832 · 92122-40828
17152Studs (for manifold to exhaust)90116-10017 · 90116-10146
17159Studs (for manifold to cylinder head)90116-10131 · 90116-10196 · 90126-08026 · 90126-08037 · 90126-08043 · 90126-10017 · 92112-60825 · 92112-61028 · 92122-60820 · 92132-60825
17167Exhaust manifold No. 1 heat shield17107-11030 · 17107-11090 · 17107-16071 · 17167-02030 · 17167-02050 · 17167-0D010 · 17167-11040 · 17167-11310 · 17167-15090 · 17167-16150 · 17167-16170 · 17167-16171 · 17167-22030 · 17167-64090 · 17167-64120
17168Exhaust manifold No.2 insulation pad17168-0D010 · 17168-10011 · 17168-15030 · 17168-15031 · 17168-16100 · 17168-22030
17173Gasket (exhaust manifold to cylinder head)17173-02030 · 17173-02060 · 17173-0D010 · 17173-10021 · 17173-11040 · 17173-15011 · 17173-15040 · 17173-22010 · 17173-64060
17176Gasket (intake surge tank to intake manifold)17176-15010
17177No. 1 gasket (intake manifold to cylinder head)17171-02050 · 17171-15030 · 17171-16031 · 17171-22030 · 17177-10020 · 17177-11070 · 17177-64020
25591Manifold bracket25591-11080
