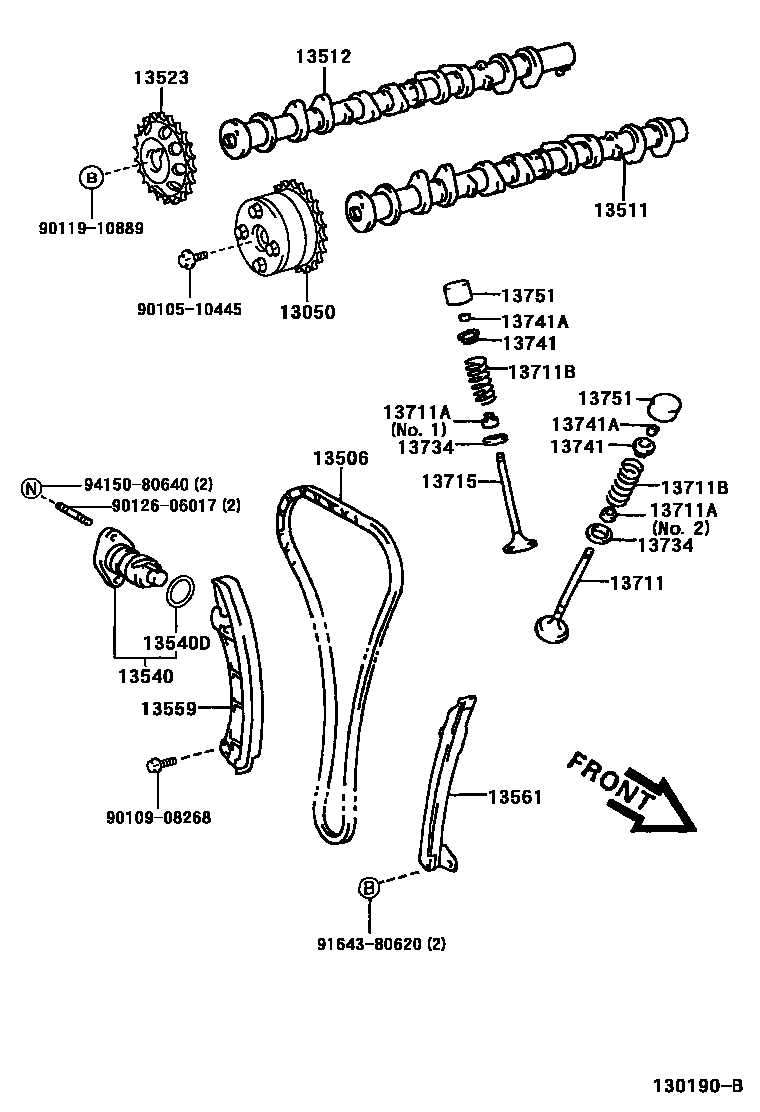

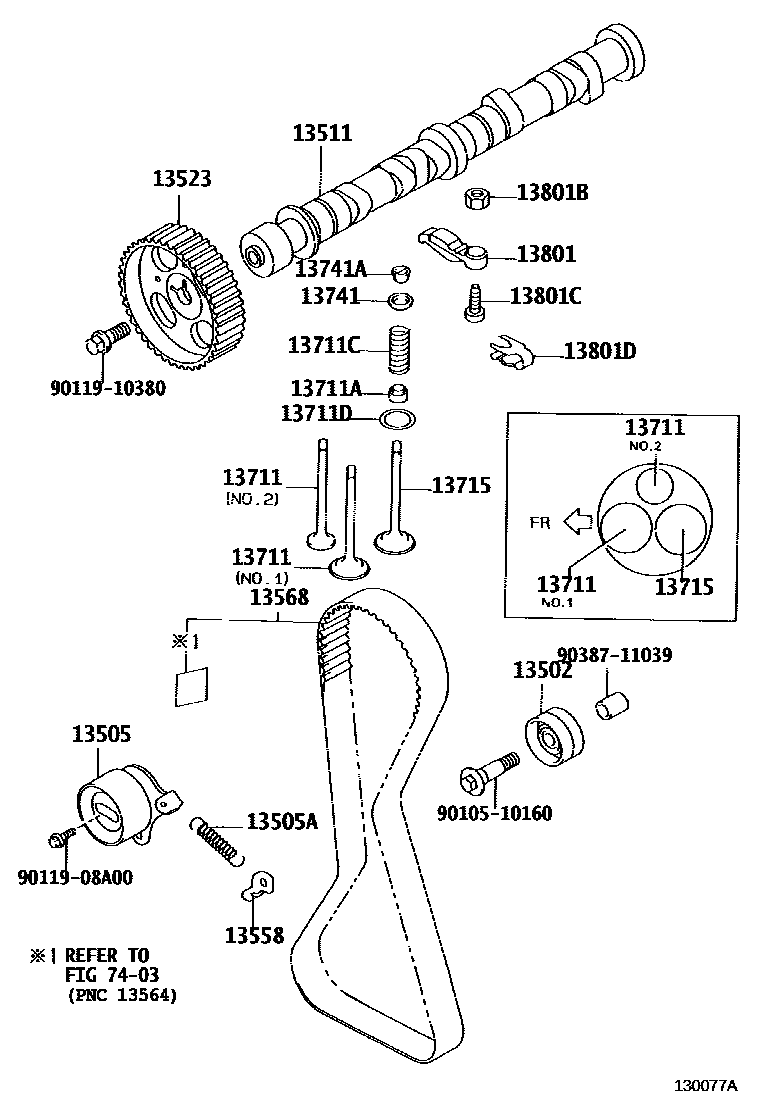

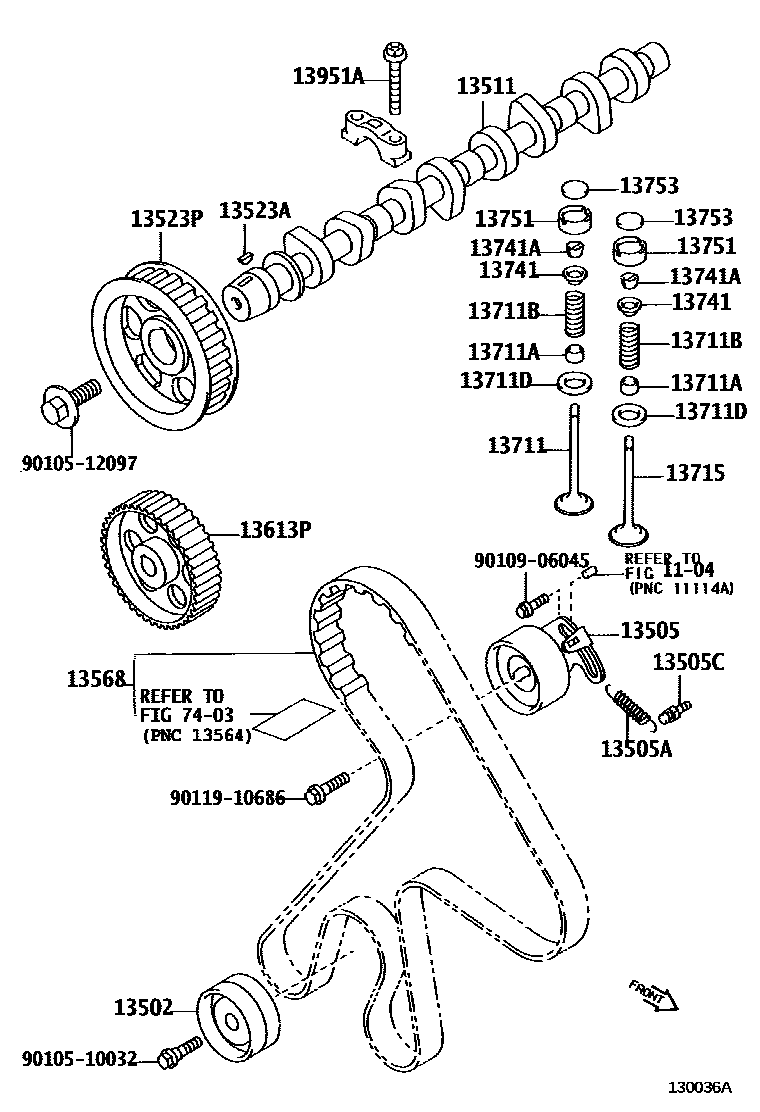

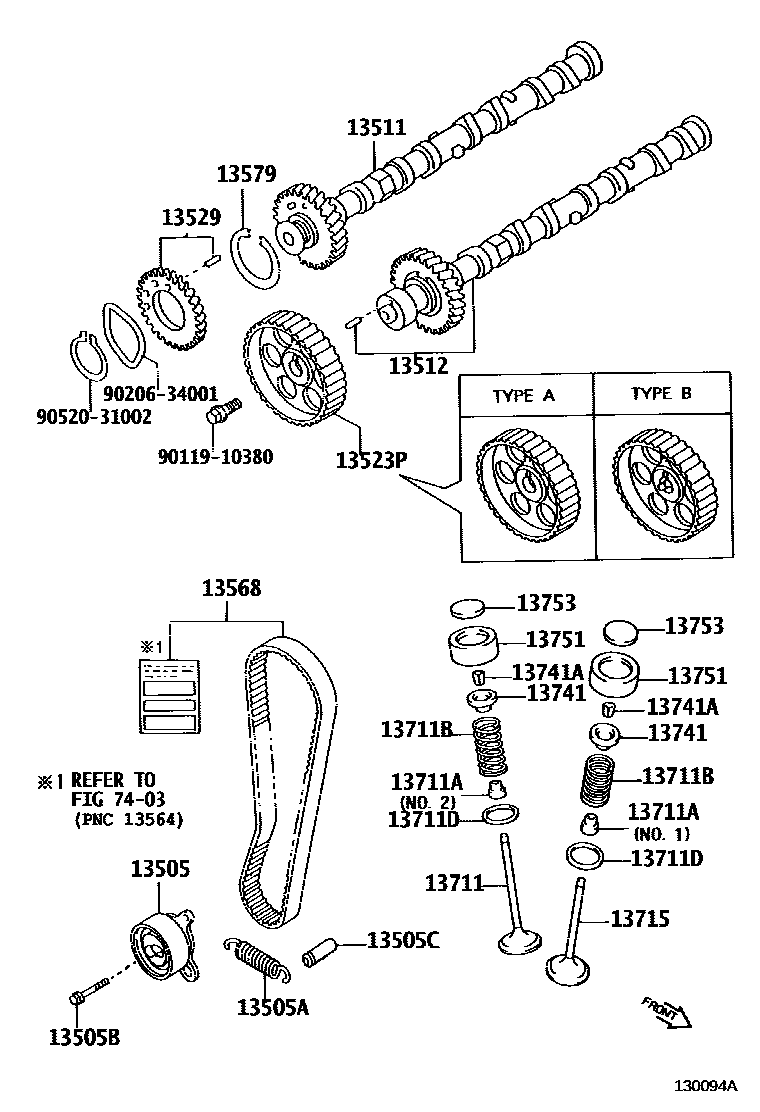

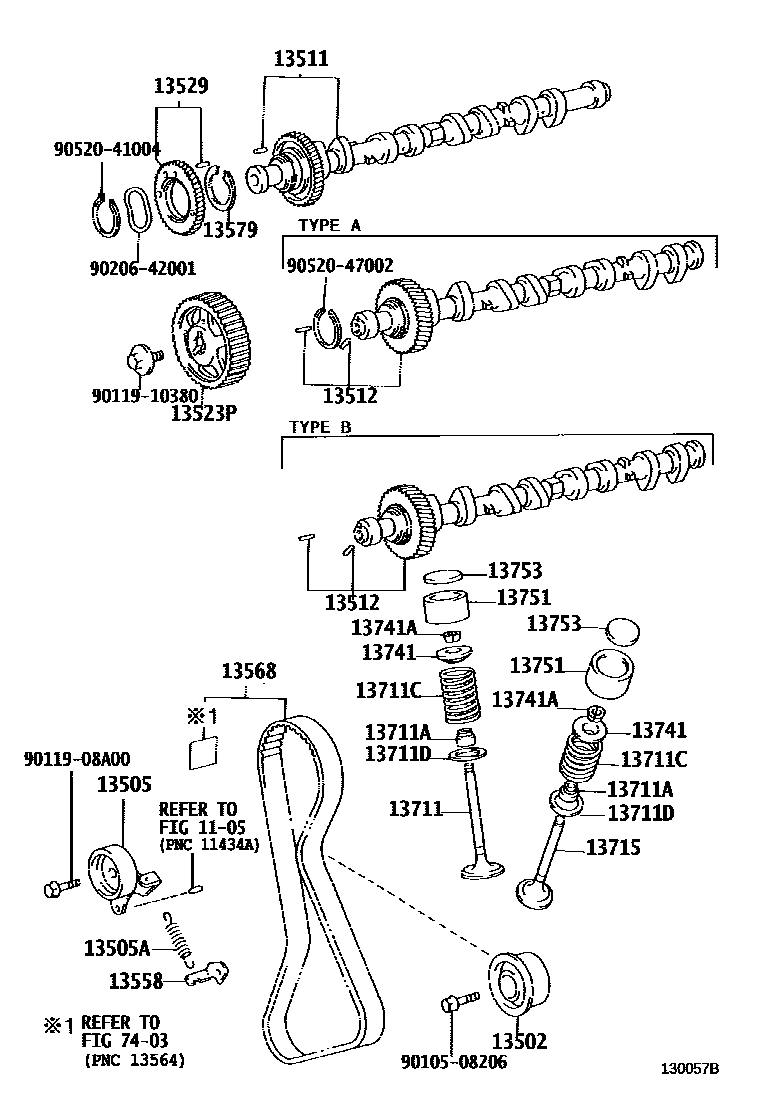

Toyota COROLLA Camshaft & Valve — Figure 1302
Toyota COROLLA EPC diagram 1302, Camshaft & Valve, with 5 images and 37 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 13050 | Camshaft timing gear assembly | 13050-22011 |
| 13502 | No. 2 timing belt idler pulley sub-assembly | 13503-10011 · 13503-11030 · 13503-64020 · 13503-64021 |
| 13505 | No. 1 timing belt idler pulley sub-assembly | 13505-02030 · 13505-11011 · 13505-11040 · 13505-15041 · 13505-15050 · 13505-64011 · 13505-64012 · 13505-64022 |
| 13505A | Tension spring (for idler pulley) | 90080-50133 · 90506-13004 · 90506-16050 · 90506-16065 · 90507-18006 · 90507-18017 |
| 13505B | Flange bolts (for idler gear) | 90105-10334 |
| 13505C | Pin (for idler tension spring) | 13575-64010 · 90249-06006 |
| 13506 | Chain sub-assembly | 13506-0D020 · 13506-22030 |
| 13511 | camshaft | 13501-02020 · 13501-02040 · 13501-0D020 · 13501-11010 · 13501-11031 · 13501-11060 · 13501-15030 · 13501-15040 · 13501-15050 · 13501-16060 · 13501-22060 · 13511-64110 |
| 13512 | Camshaft No. 2 | 13502-02020 · 13502-02050 · 13502-0D020 · 13502-11020 · 13502-11060 · 13502-15020 · 13502-15030 · 13502-15040 · 13502-22010 |
| 13523 | Camshaft timing gear or sprocket | 13523-0D020 · 13523-10040 · 13523-22020 |
| 13523A | Half-moon pin (for timing gear) | 90280-05004 |
| 13523P | Camshaft timing pulley | 13051-64012 · 13523-02030 · 13523-02090 · 13523-11020 · 13523-14010 · 13523-15020 · 13523-15030 · 13523-16070 |
| 13529 | Camshaft counter gear | 13529-15010 · 13529-15900 · 13529-74900 |
| 13540 | No. 1 chain tensioner assembly | 13540-0D020 · 13540-22022 |
| 13540D | O-ring (for chain tensioner) | 90301-22013 |
| 13558 | Spring bracket (for idler pulley) | 13558-11010 · 13558-11050 |
| 13559 | chain tensioner guide plate | 13559-22011 |
| 13561 | No. 1 chain shock absorber | 13561-22020 |
| 13568 | timing belt | 13568-09020 · 13568-09060 · 13568-19025 · 13568-19046 · 13568-19056 · 13568-19106 · 13568-19135 · 13568-69066 · 13568-69067 |
| 13579 | Camshaft timing gear bolt washer | 13579-15010 · 13579-74010 |
| 13613P | Fuel injection pump drive pulley | 13613-64011 |
| 13711 | intake valve | 13711-02050 · 13711-0D020 · 13711-10020 · 13711-11012 · 13711-15071 · 13711-15090 · 13711-16060 · 13711-22040 · 13711-64020 · 13712-10010 |
| 13711A | Oil seal or O-ring (for valve stem) | 90080-31061 · 90080-31062 · 90913-02081 · 90913-02086 · 90913-02088 · 90913-02089 · 90913-02090 · 90913-02101 · 90913-02111 · 90913-02116 |
| 13711B | Compression spring (for inner side) | 90080-50123 · 90080-50253 · 90501-29039 · 90501-29048 · 90501-31005 · 90501-32029 · 90501-43003 |
| 13711C | Compression spring (for outside) | 90501-25049 · 90501-35011 |
| 13711D | Flat washer (for valve spring seat) | 90201-16010 · 90201-16020 · 90201-16031 · 90201-19008 · 90201-22010 |
| 13715 | exhaust valve | 13715-02030 · 13715-0D020 · 13715-10030 · 13715-11030 · 13715-15050 · 13715-15070 · 13715-16060 · 13715-22040 · 13715-64030 |
| 13734 | Valve spring seat | 13734-74010 |
| 13741 | Valve spring seat ring | 13741-02020 · 13741-10020 · 13741-15020 · 13741-16010 · 13741-22020 · 13741-43010 |
| 13741A | Valve spring seat lock plate | 90080-38068 · 90080-38115 · 90913-03014 · 90913-03021 |
| 13751 | valve lifter | 13751-02020 · 13751-11010 · 13751-16010 · 13751-22040 · 13751-22050 · 13751-22060 · 13751-22070 · 13751-22080 · 13751-22090 · 13751-22100 · 13751-22110 · 13751-22120 · 13751-22130 · 13751-22140 · 13751-22150 · 13751-22160 · 13751-22170 · 13751-22180 · 13751-22190 · 13751-22200 · 13751-22210 · 13751-22220 · 13751-22230 · 13751-22240 · 13751-22250 · 13751-22260 · 13751-22270 · 13751-22280 · 13751-22290 · 13751-22300 · 13751-22310 · 13751-22320 · 13751-22330 · 13751-22340 · 13751-22350 · 13751-22360 · 13751-22370 · 13751-22380 · 13751-64011 · 13751-74020 |
| 13753 | valve adjustment gasket | 13753-16020 · 13753-16040 · 13753-16060 · 13753-16080 · 13753-16100 · 13753-16120 · 13753-16140 · 13753-16160 · 13753-16180 · 13753-16200 · 13753-16220 · 13753-16240 · 13753-16260 · 13753-16280 · 13753-16300 · 13753-16320 · 13753-16340 · 13753-16351 · 13753-16401 · 13753-16451 · 13753-16501 · 13753-16551 · 13753-16601 · 13753-16651 · 13753-64010 · 13753-64030 · 13753-64050 · 13753-64070 · 13753-64090 · 13753-64110 · 13753-64130 · 13753-64150 · 13753-64170 · 13753-64190 · 13753-64210 · 13753-64230 · 13753-64250 · 13753-64270 · 13753-64290 · 13753-64310 · 13753-64330 · 13753-64350 · 13753-64370 · 13753-64390 · 13753-64410 · 13753-64430 · 13753-64450 · 13753-64470 · 13753-64490 · 13753-74010 · 13753-74030 · 13753-74050 · 13753-74070 · 13753-74090 · 13753-74110 · 13753-74130 · 13753-74150 · 13753-74170 · 13753-74190 · 13753-74210 · 13753-74230 · 13753-74250 · 13753-74270 · 13753-74290 · 13753-74310 · 13753-74330 |
| 13801 | No. 1 valve rocker arm sub-assembly | 13811-10021 |
| 13801B | Hex nut (for valve adjustment) | 90170-07004 |
| 13801C | valve adjustment screw | 13788-10013 |
| 13801D | Compression spring (for rocker arm) | 13935-10010 |
| 13951A | Bolts (for rocker arm bracket assembly) | 91621-60840 |
