Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601
Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 6 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

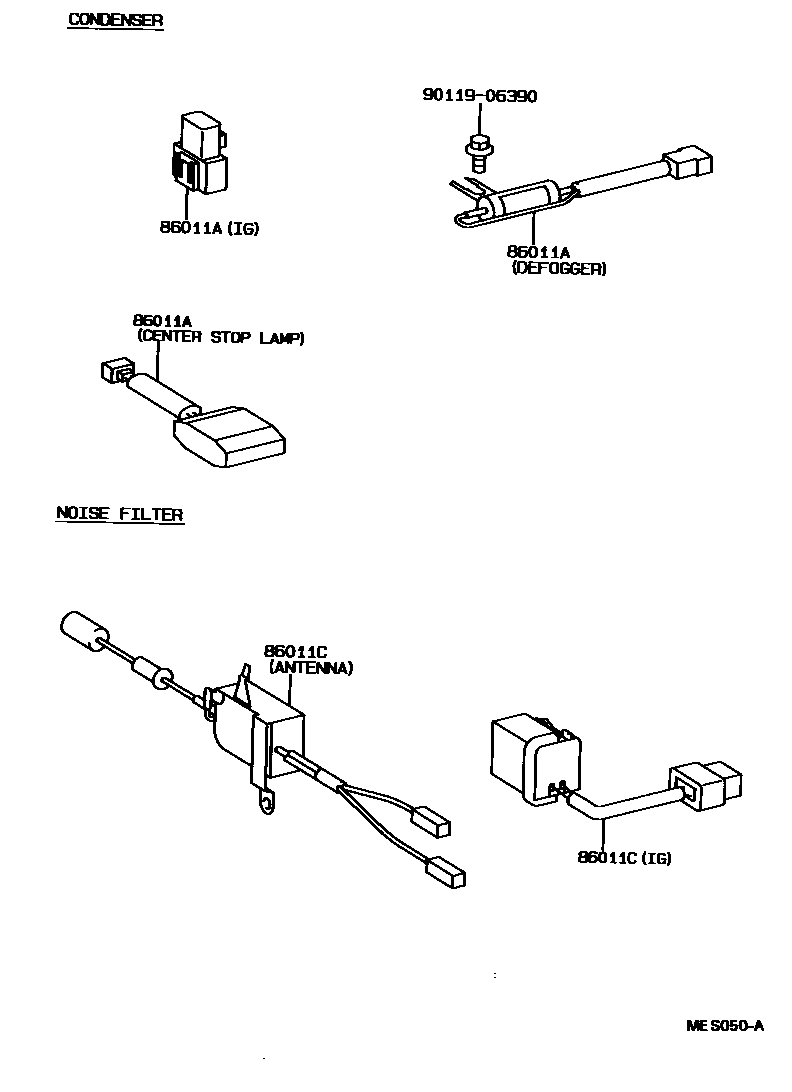

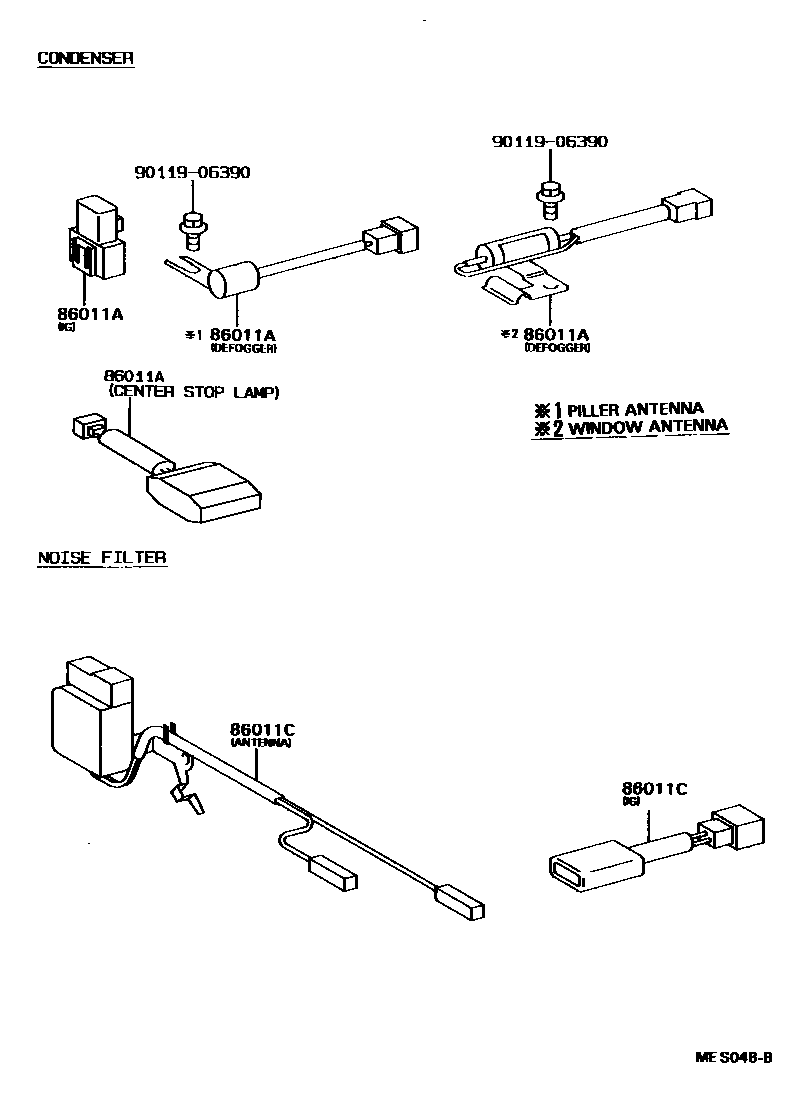

| 86011A | radio settings phase modulator | 90980-04083 · 90980-04094 · 90980-04095 · 90980-04101 · 90980-04102 · 90980-04105 |
| 86011C | Noise filter | 90980-05206 · 90980-05207 · 90980-05232 · 90980-05240 |

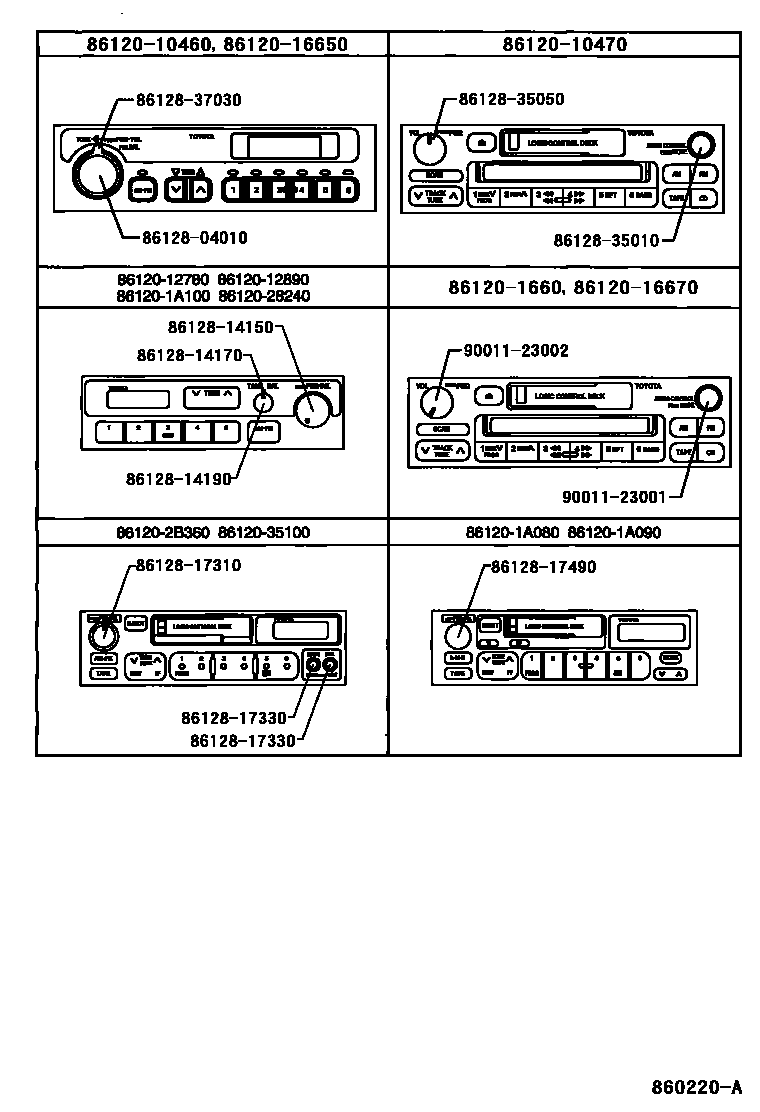

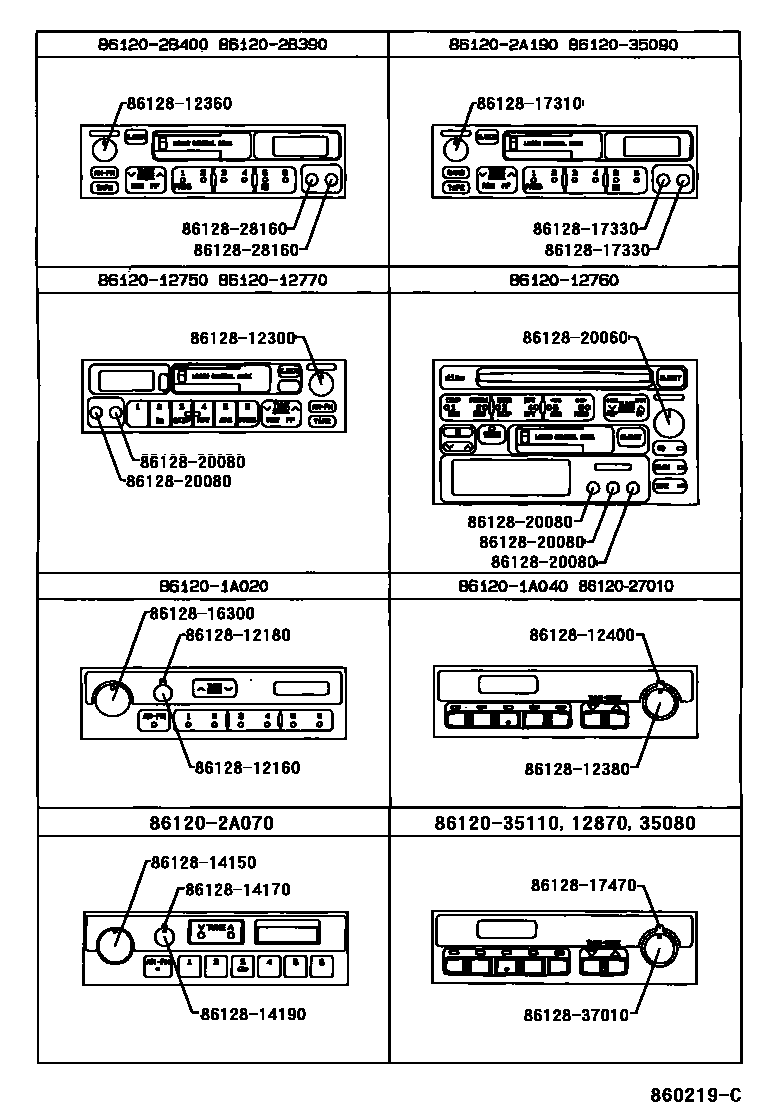

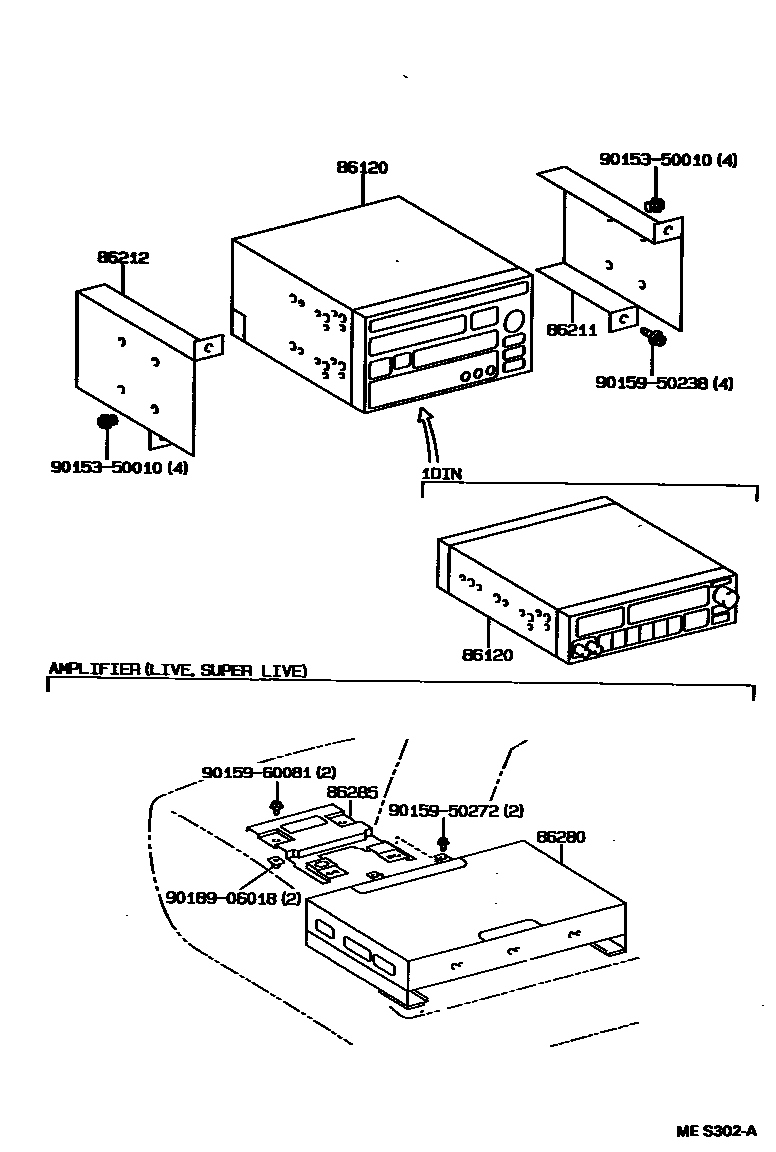

| 86120 | Radio assembly | 86120-10460 · 86120-10470 · 86120-12750 · 86120-12751 · 86120-12760 · 86120-12761 · 86120-12770 · 86120-12771 · 86120-12780 · 86120-12870 · 86120-12890 · 86120-16650 · 86120-16660 · 86120-16670 · 86120-1A020 · 86120-1A040 · 86120-1A080 · 86120-1A100 · 86120-27010 · 86120-28240 · 86120-2A070 · 86120-2A190 · 86120-2B360 · 86120-2B390 · 86120-2B400 · 86120-35080 · 86120-35090 · 86120-35100 · 86120-35110 |

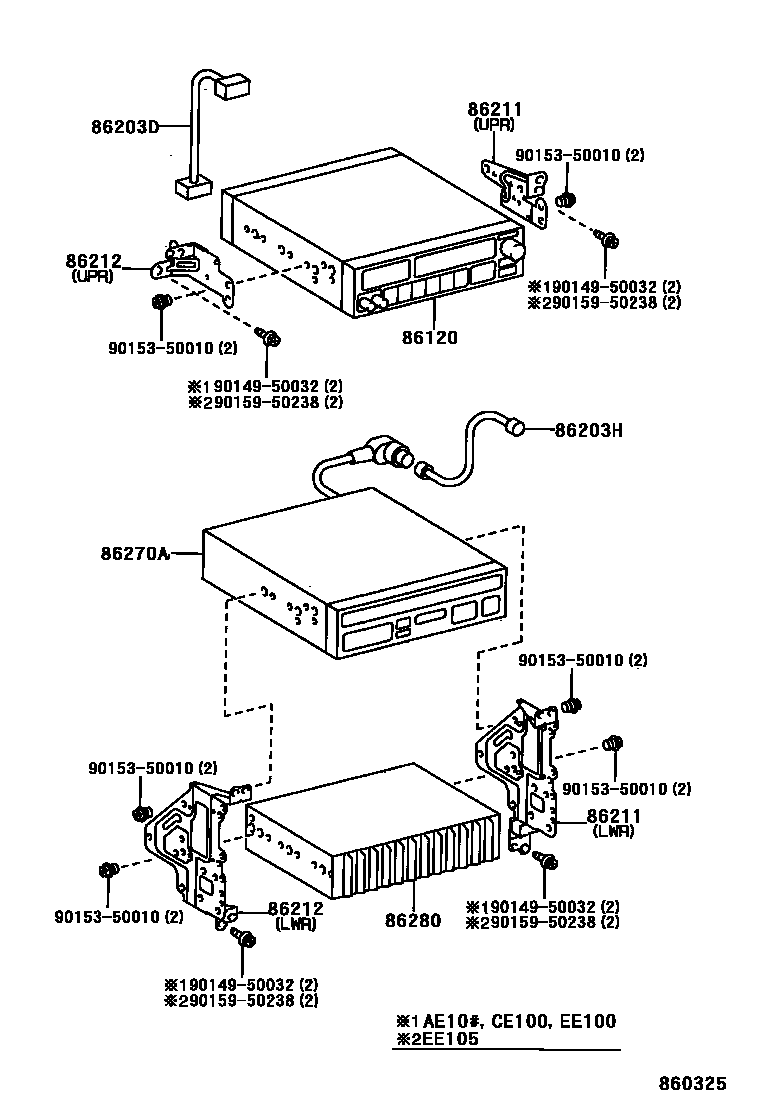

| 86203D | Stereo Part 1 Wire Harness | 86203-12260 · 86203-12280 |
| 86203H | Stereo Part 2 Harness | 86203-12270 |
| 86211 | No. 1 radio bracket | 86211-12250 · 86211-12270 · 86211-12300 · 86211-12310 · 86211-12320 |
| 86212 | No. 2 radio bracket | 86212-12230 · 86212-12250 · 86212-12280 · 86212-12290 · 86212-12310 |
| 86270A | CD player assembly | 86270-12040 |
| 86280 | Stereo parts amplifier assembly | 86280-12100 · 86280-12120 · 86280-12130 |
| 86285 | Amplifier Stand No. 1 | 86285-12040 |
