Toyota COROLLA ABS 和 VSC — Figure 8414

Toyota COROLLA EPC diagram 8414, ABS 和 VSC, with 4 images and 7 PNC and OE references.

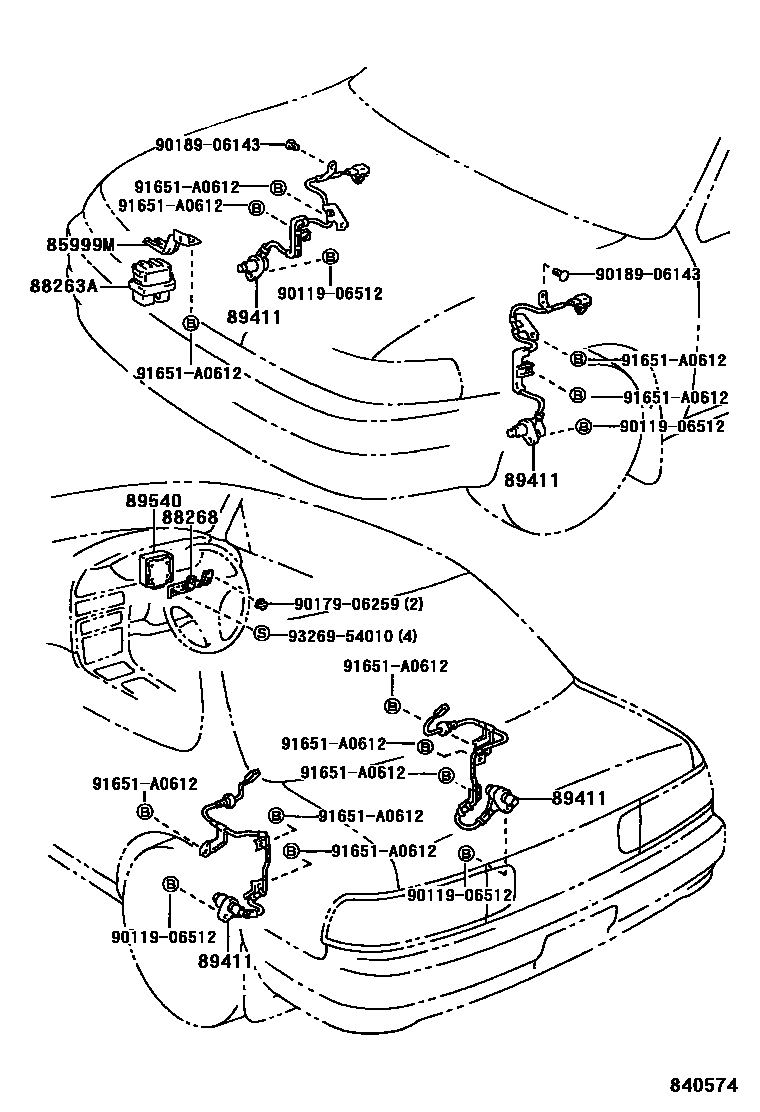

Toyota COROLLA ABS 和 VSC EPC diagram — 840574
ABS 和 VSC — 840574 (199108 – 199505)

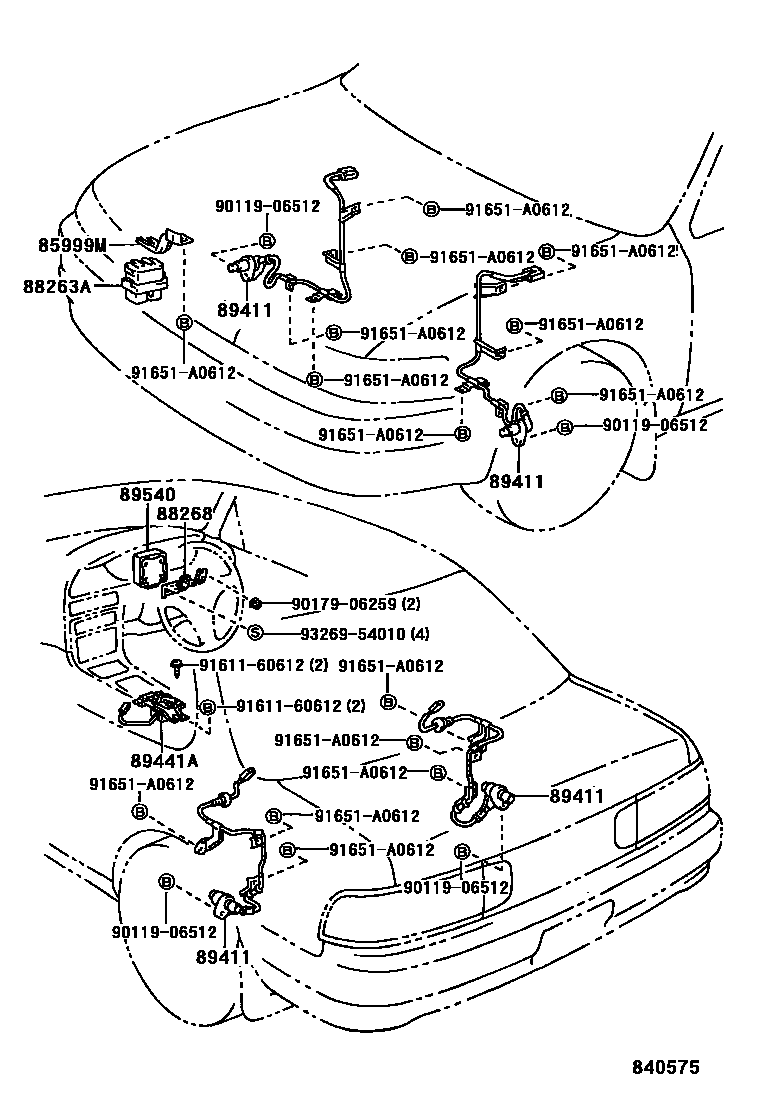

Toyota COROLLA ABS 和 VSC EPC diagram — 840575
ABS 和 VSC — 840575 (199108 – 199505)

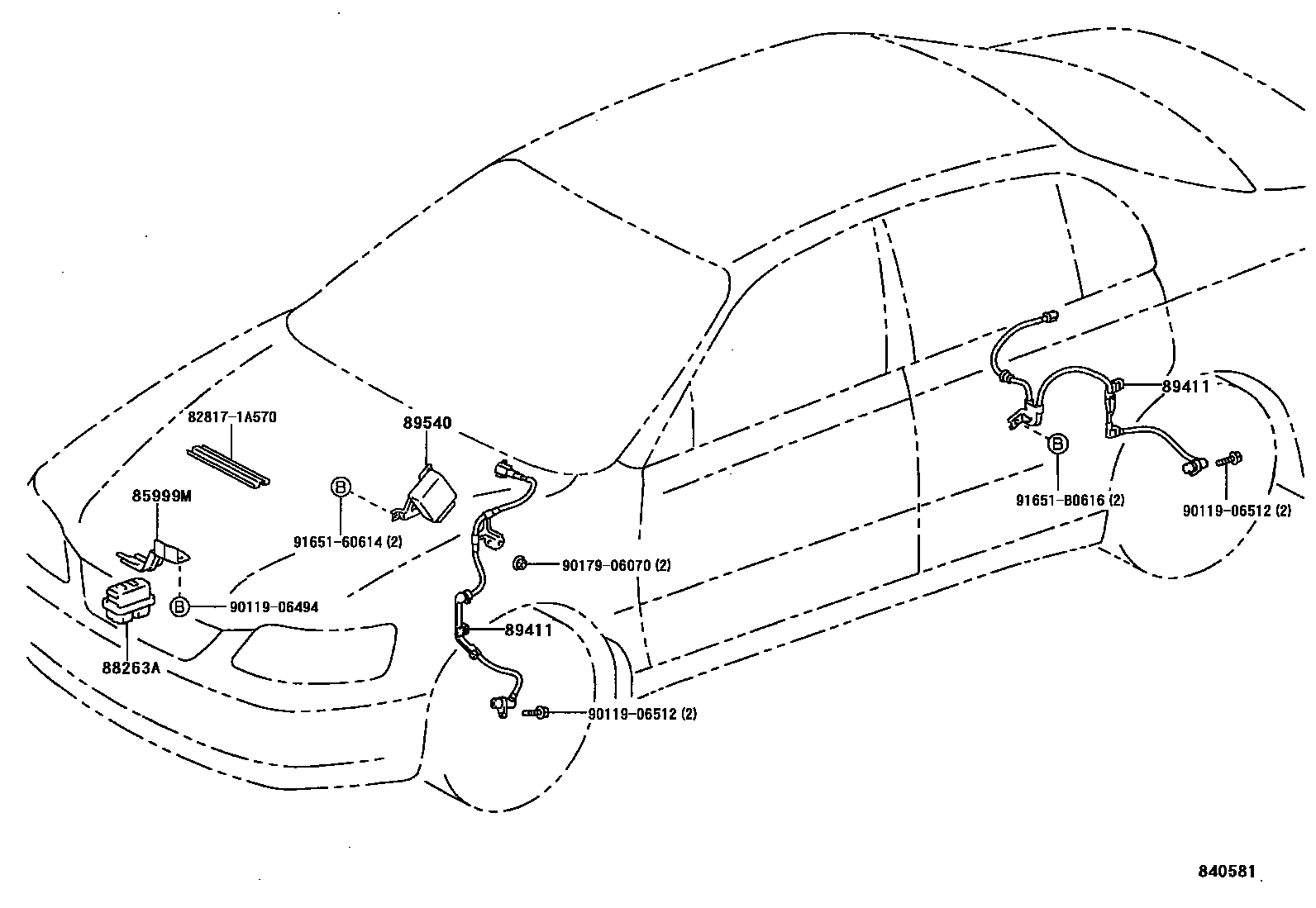

Toyota COROLLA ABS 和 VSC EPC diagram — 840581
ABS 和 VSC — 840581 (199703 – 999999)

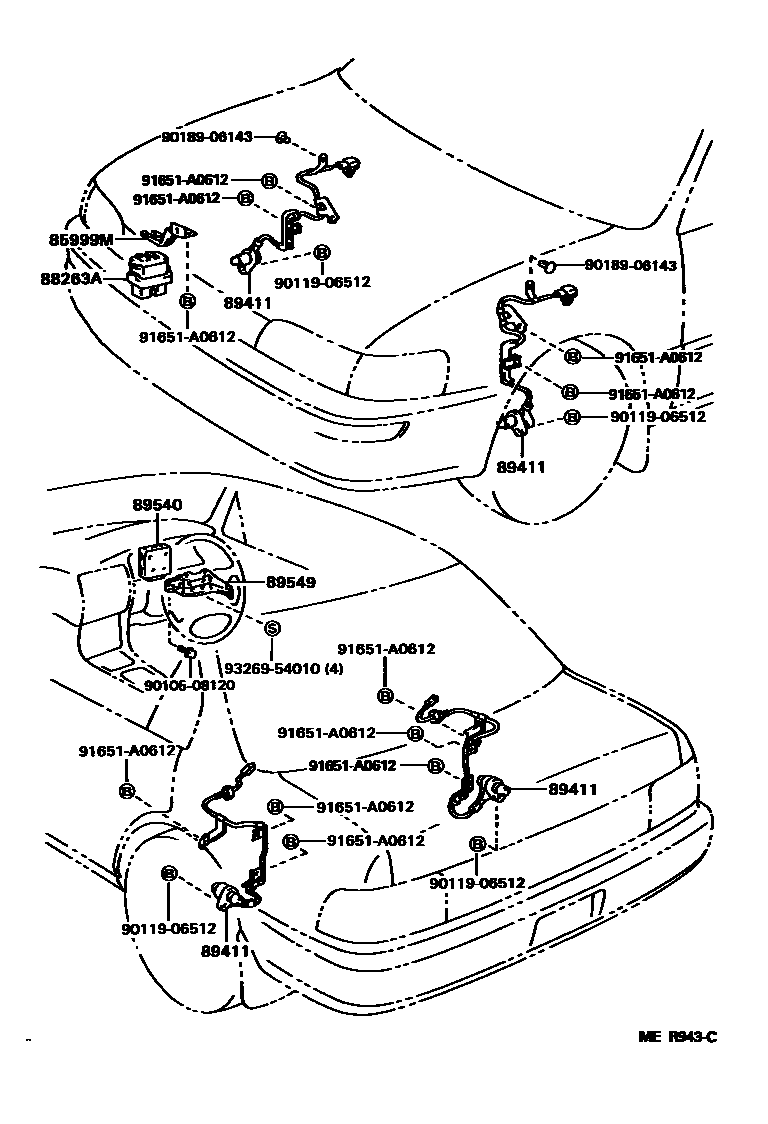

Toyota COROLLA ABS 和 VSC EPC diagram — MER943C
ABS 和 VSC — MER943C (199108 – 199505)

PNC and OE references

PNCPart nameOE numbers
85999MRelay bracket85999-12170 · 85999-12320
88263AAnti-skid control relay88263-12070 · 88263-12090 · 88263-32060
88268No. 2 anti-skid control ECU bracket88268-12080
89411Speed sensor89542-12020 · 89542-12030 · 89542-12031 · 89542-12040 · 89543-12020 · 89543-12030 · 89543-12031 · 89543-12040 · 89545-12020 · 89545-12040 · 89546-12020 · 89546-12040
89441Adeceleration sensor89440-12020
89540Anti-skid control ECU assembly89540-12140 · 89540-12150 · 89540-12250 · 89541-12030 · 89541-12040 · 89541-12050 · 89541-12090
89549Anti-slip control ECU bracket89549-12030
